Akülü Forklift · STILL RX 20 1,4–2,0 t
STILL RX 20-16
STILL RX 20-16, 500 mm yük merkezinde 1.600 kg kaldıran, 48 V akülü ve üç tekerlekli kompakt bir elektrikli forklifttir. Arkada çift teker bulunan şasisinin dingil mesafesi 1.409 mm, dönüş yarıçapı 1.570 mm'dir; çatallar dahil uzunluğu 2.744 mm, genişliği 1.099 mm'dir. Kurşun-asit akülü versiyonda 48 V / 625 Ah akü bulunur; STILL aynı modeli lityum-iyon aküyle de sunar.
Öne çıkanlar
- Nominal kapasite: 1.600 kg (500 mm yük merkezi)
- Tripleks asansörle 7.870 mm'ye kadar kaldırma yüksekliği seçeneği (en yüksek iki tripleks seçenekte toplam genişlik 1.188 mm)
- Üç tekerlekli şasi: dingil mesafesi 1.409 mm, dönüş yarıçapı 1.570 mm
- 48 V / 625 Ah akü, yandan akü değişimi; isteğe bağlı Li-Ion
- Hızlı modda 20 km/sa sürüş hızı, yüklü 0,53 m/s kaldırma hızı
STILL RX 20-16, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL akülü forklift modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Akülü Forklift sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
RX 20 serisinde hangi versiyonlar var?
STILL RX 20 serisi 13 versiyondan oluşur: 7 üç tekerlekli ve 6 dört tekerlekli model. Model adındaki sayı, 500 mm yük merkezindeki nominal kapasiteyi yüz kilogram cinsinden verir.
Üç tekerlekli
7 versiyon
RX 20-14C, -16C, -16, -16L, -18, -18L ve -20L
Dört tekerlekli
6 versiyon
RX 20-16P, -16PL, -18P, -18PL, -20P ve -20PL
Harfler ne anlama geliyor?
- C: 1.319 mm dingil mesafesiyle serinin en kısa, en kompakt gövdesi
- L / PL: daha uzun dingil mesafesi ve daha büyük, 750 Ah akü
- P / PL: dört tekerlekli şasi
- Harf yok (ör. RX 20-16): standart üç tekerlekli gövde, 625 Ah akü
Manlift'te sayfası olan RX 20 modelleri
| Model | Tekerlek | Kapasite | Akü | Dönüş yarıçapı |
|---|---|---|---|---|
| RX 20-16 | 3 | 1.600 kg | 48 V / 625 Ah | 1.570 mm |
| RX 20-20L | 3 | 2.000 kg | 48 V / 750 Ah | 1.678 mm |
| RX 20-20P | 4 | 2.000 kg | 48 V / 625 Ah | 1.663 mm |
Üç tekerlekli mi, dört tekerlekli mi?
Dar alanda çevik manevra gerekiyorsa üç tekerlekli, daha geniş iz ve dış mekân kullanımı öne çıkıyorsa dört tekerlekli RX 20 tercih edilir. Her iki yapıda da öndeki iki teker tahriklidir.
Üç tekerlekli
Arkada çift teker
Arka iz genişliği 168–172 mm. Dönüş yarıçapı 1.487 mm (C) ile 1.678 mm (L) arasında.

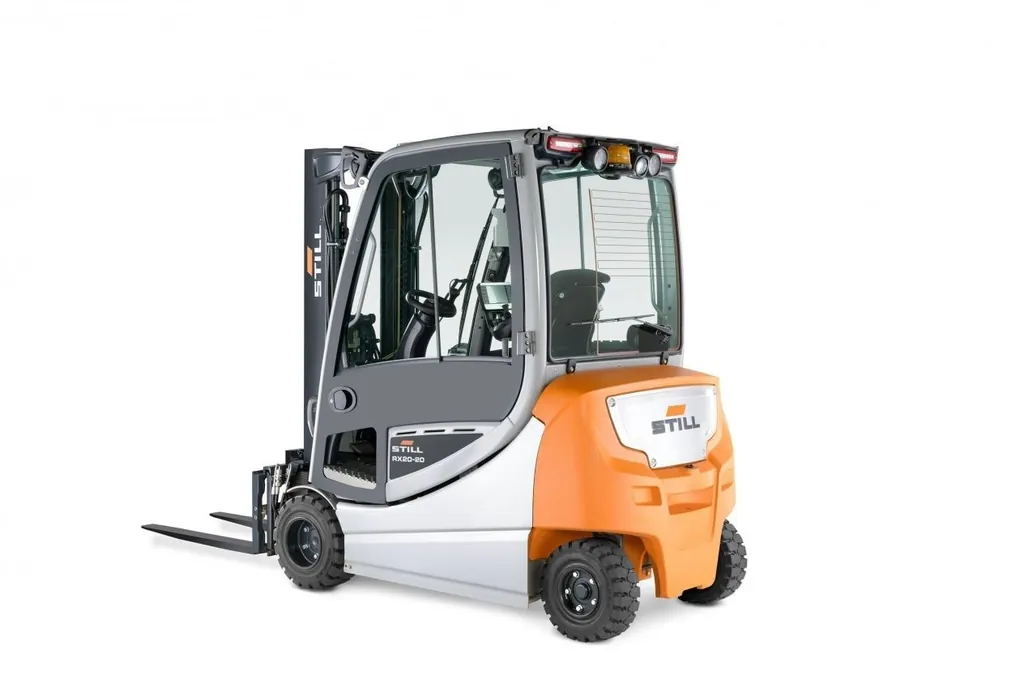

Dört tekerlekli (P / PL)
Geniş arka iz
Arka iz genişliği 807 mm. Dönüş yarıçapı P'de 1.663 mm, PL'de 1.771 mm.
STILL, dört tekerlekli versiyonlarda kullandığı kombinasyon aksı sayesinde bu araçların sınıflarındaki en küçük dönüş yarıçapına sahip olduğunu belirtir. Nitekim iki tonluk modellerde dört tekerlekli RX 20-20P (1.663 mm), daha uzun dingil mesafeli üç tekerlekli RX 20-20L'den (1.678 mm) biraz daha dar döner.
Koridor ihtiyacı (800 × 1.200 mm palet, boyuna)
| Model | Koridor çalışma genişliği (Ast) |
|---|---|
| RX 20-16 | 3.394 mm |
| RX 20-20P | 3.501 mm |
| RX 20-20L | 3.516 mm |
Dış mekânda çalışacaksanız
STILL'in veri sayfası, dış mekân kullanımı için tamamen kapalı kabinle donatılmış dört tekerlekli versiyonu örnek gösterir.
Akü seçenekleri: kurşun-asit veya lityum-iyon
Tüm RX 20 versiyonları 48 V ile çalışır. Kurşun-asit akü yandan çıkarılarak değiştirilir; lityum-iyon akü ise ara şarjla gün içinde takviye edilir.
| Akü tipi | Kapasite / özellik | Öne çıkan avantaj |
|---|---|---|
| Kurşun-asit | 625 Ah (standart ve C gövde), 750 Ah (L ve PL gövde) | Yandan akü değişimi; STILL'e göre sınıfının en hızlısı |
| Lityum-iyon | 30 dakikalık ara şarj birkaç çalışma saati ekler | Hücreler anlık izlenir; soğuk depoya uygun |
- Yerleşik şarj cihazı (opsiyon): akü değiştirmeden ve sabit bir şarj istasyonuna bağlı kalmadan şarj imkânı
- Enerji tüketimi: EN 16796'ya göre versiyona bağlı olarak 3,3–4,6 kWh/sa
Sürüş modları ve performans

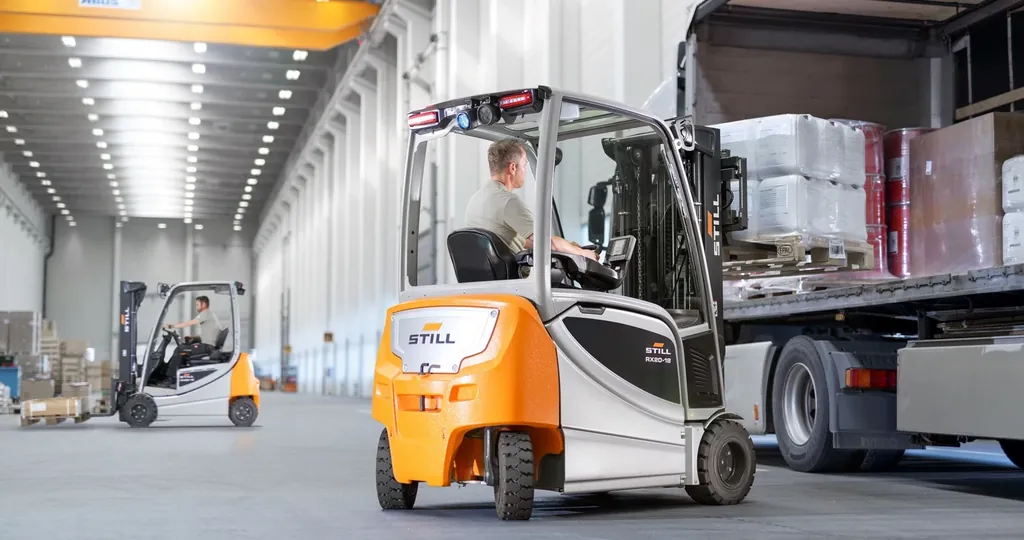

RX 20, 20 km/sa'e kadar sürüş hızı ve operatörün düğmeyle seçtiği sürüş programlarıyla hem verim hem enerji tasarrufu sunar.
| Mod | Azami hız (yüklü ve yüksüz) |
|---|---|
| Blue-Q (enerji tasarrufu) | 16 km/sa |
| Normal | 16 km/sa |
| Hızlı | 20 km/sa |
- Standart programlar: üç sabit ve iki serbestçe ayarlanabilen sürüş programı, düğmeyle devreye giren sprint modu
- Motorlar: sürüşte 2 × 6,5 kW, kaldırmada 11 kW

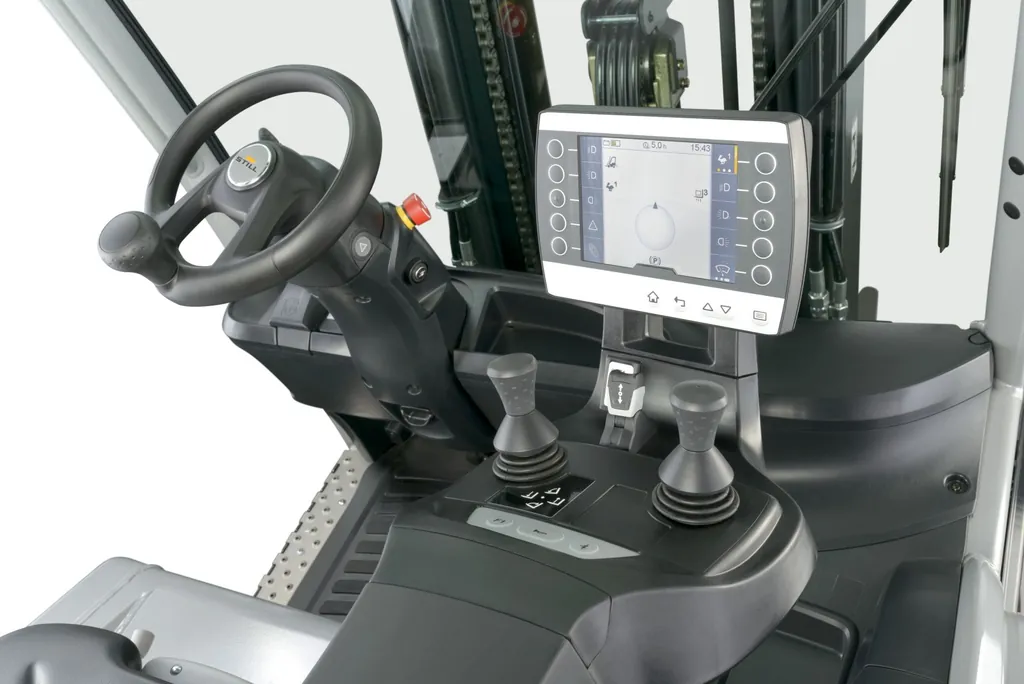

- STILL Easy Control: su sıçramasına dayanıklı ekranlı gösterge ve kontrol ünitesi; operatör sürüş ve kaldırma hızlarını düğmeyle ayarlar
Güvenlik ve görüş donanımları
RX 20'de virajda hız düşürme, emniyet kemeri kontrolü ve park freni standarttır; ince asansör profili ve geniş camlar her yöne görüş sağlar.
Standart donanım
- Curve Speed Control: virajlarda hızı otomatik düşürür
- Emniyet kemeri kontrolü: mantık denetimli, entegre
- Mekanik park freni
İsteğe bağlı donanım
- STILL Safety Light 4Plus: aracın yaklaşık 5 m önüne ve arkasına mavi ışık yansıtarak yayaları uyarır

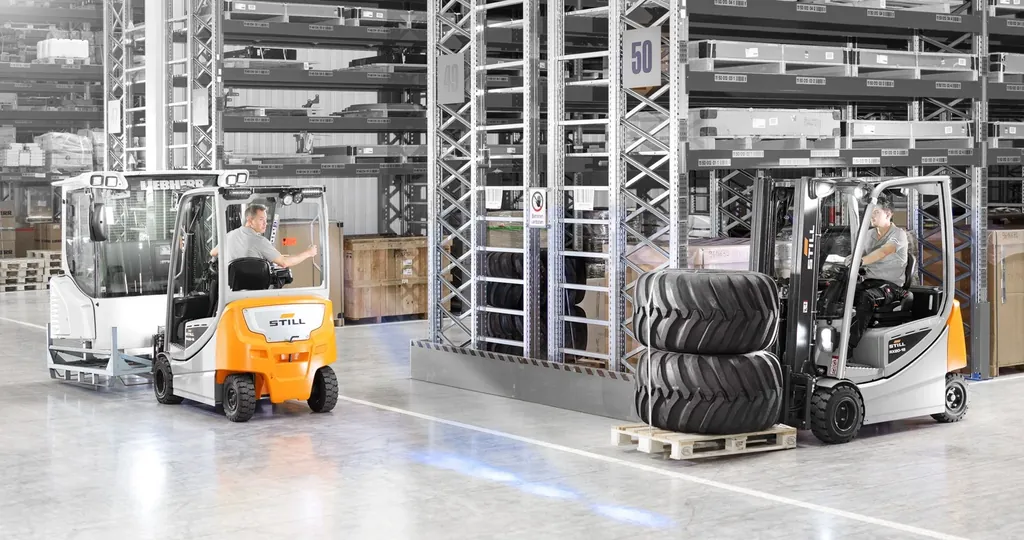

- Safety Zone Light: aracın sağında ve solunda uyarı ışığı çizgileri
- Kamera sistemleri: ön, arka ve panoramik
- Pre-Shift Check ve Smart Portal: ekranda vardiya öncesi kontrol, erişim yetkisi, darbe algılama ve raporlar
- Dynamic Load Control: aşırı yük algılama ve otomatik park freni
- Patlamaya dayanıklı model
Sürücü yeri ve konfor
RX 20 kabini geniş ayak mesafesi, kolay biniş ve kişiye göre ayarlanabilen kumandalarla uzun vardiyalarda yorgunluğu azaltmak için tasarlanmıştır.

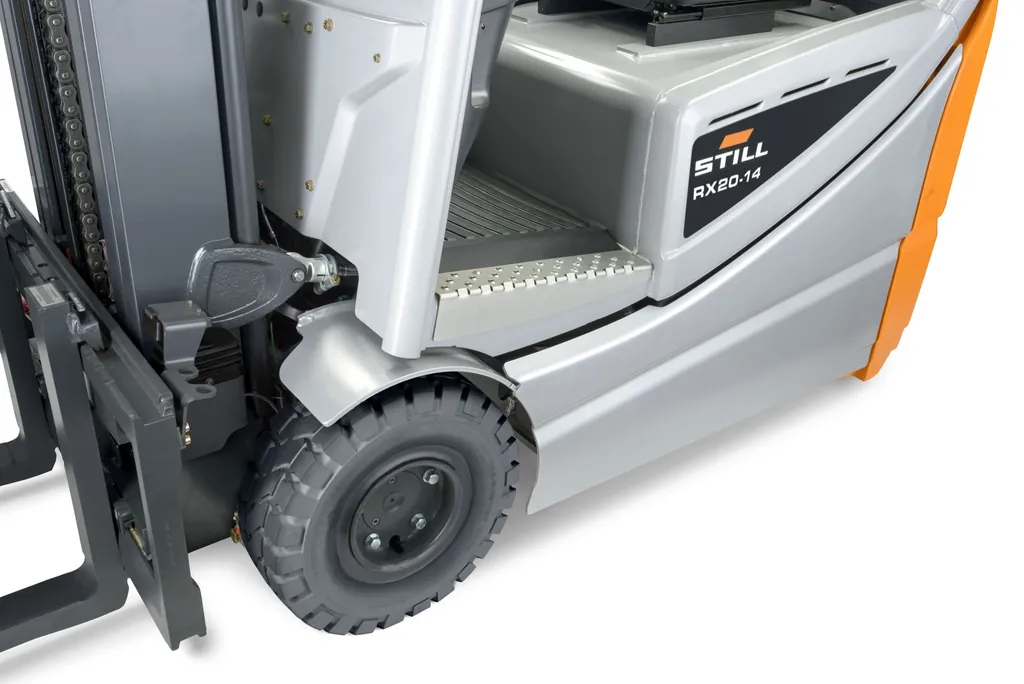

- Geniş giriş basamağı: kabine güvenli ve kolay biniş
- Ayarlanabilir direksiyon kolonu ve tek veya çift pedal seçeneği

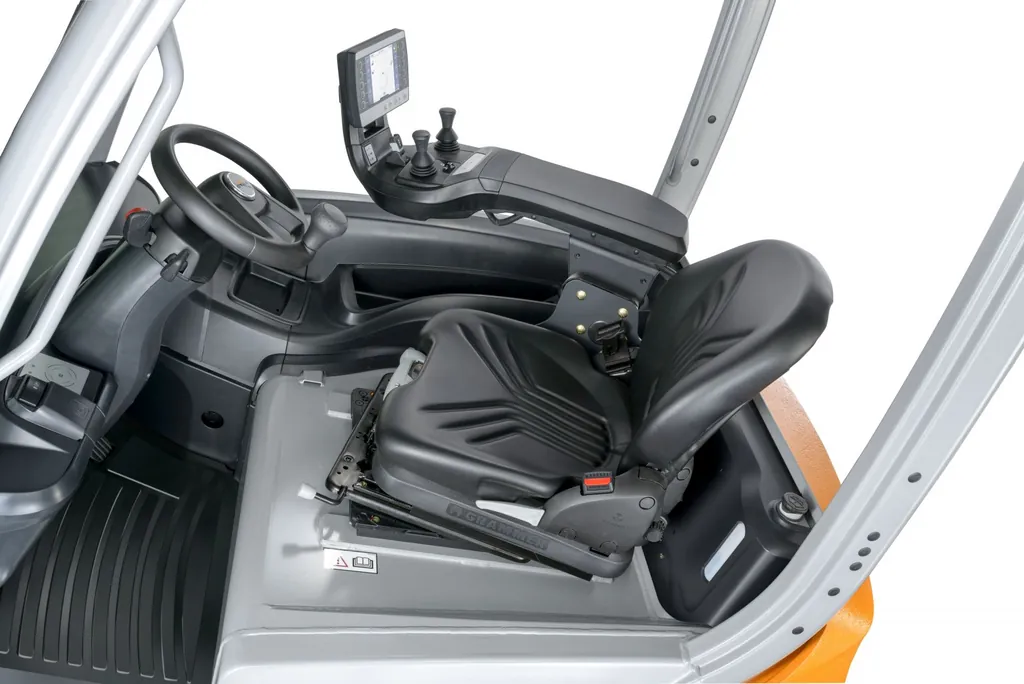

- Döner koltuk: geri sürüşte ergonomik oturuş
- Panoramik zırhlı cam tavan: raf üst seviyelerine net görüş
- Konfor opsiyonları: koltuk ısıtması, güneş koruması, akıllı telefon tutucusu, saklama bölmeleri ve 12 V bağlantı
Asansör tipleri ve kaldırma yükseklikleri
RX 20 teleskopik (dupleks), HiLo ve tripleks asansörle sipariş edilebilir. En yüksek nominal kaldırma yüksekliği tripleks asansörde 7.930 mm'dir.
| Ağırlık sınıfı | En yüksek tripleks kaldırma |
|---|---|
| 1,4–1,6 t | 7.870 mm |
| 1,8 t | 7.720 mm |
| 2,0 t | 7.930 mm |
Kapasite yükseklikle birlikte düşer
Kapasite ve kaldırma yüksekliği birbirinden bağımsız üst sınırlardır. Yük diyagramlarına göre:
- Teleskopik ve HiLo asansörde, standart çatal ve 500 mm yük merkeziyle nominal kapasite korunur.
- Tripleks asansörde yaklaşık 5–6 m'nin üzerinde kullanılabilir kapasite belirgin biçimde düşer.

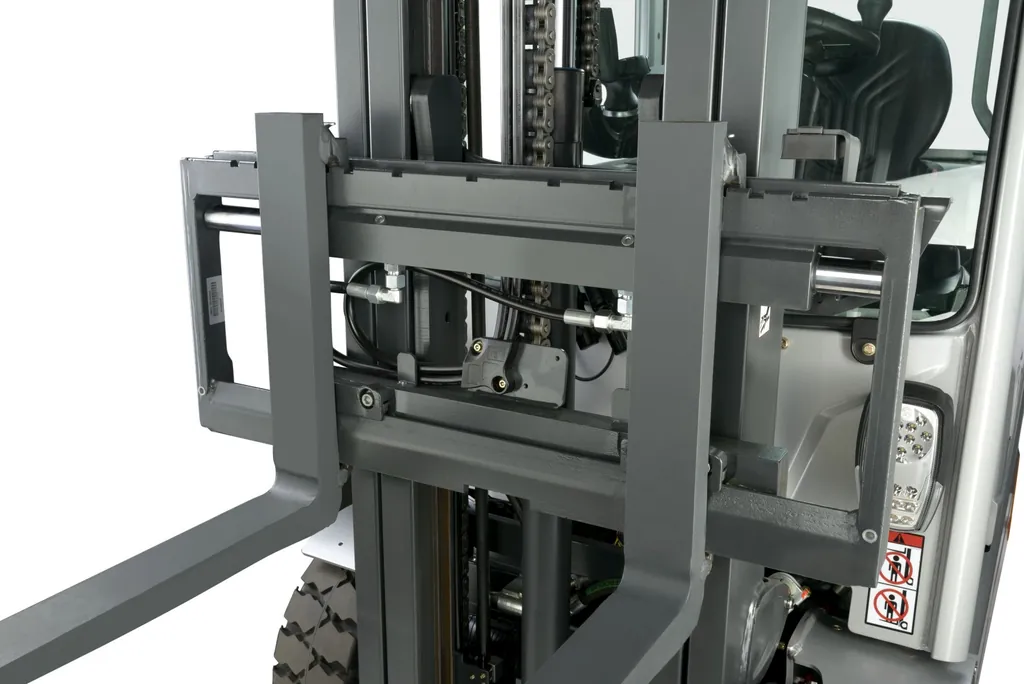

- Yük merkezi 600 veya 800 mm'ye çıktığında ya da entegre yan kaydırıcı kullanıldığında da kapasite azalır.
Doğru asansörü seçmek için
Taşıyacağınız en ağır yükü ve ulaşmanız gereken en yüksek raf gözünü birlikte değerlendirin.
Manlift'te RX 20 satış, kiralama ve servis
STILL ARSER yetkili bayi · Manisa Yunusemre
Manlift, RX 20 serisi için aşağıdaki hizmetleri tek noktadan verir. Model, akü ve asansör seçimi için kullanım koşullarınızı paylaşmanız yeterli.
- Sıfır ve 2. el satış
- Kısa ve uzun dönem kiralama
- Yetkili servis ve bakım
- Orijinal yedek parça
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 1.600 kg (500 mm yük merkezinde) |
| Yük merkezi | 500 mm |
| Kaldırma yüksekliği (asansör) | 4.920 mm / 6.070 mm (resmî tabloda ikisi de tripleks asansör seçeneği) |
| Kaldırma yüksekliği aralığı | Teleskopik 2.680–5.380 mm · HiLo 2.860–3.960 mm · Tripleks 4.170–7.870 mm (5.380 mm teleskopik ile 6.820 ve 7.870 mm tripleks asansörde ön lastik 200/50-10, ön iz 990 mm, toplam genişlik 1.188 mm) |
| Asansör tipi | Teleskopik (dupleks), HiLo, tripleks |
| Enerji ve tahrik | |
| Akü | 48 V / 625 Ah kurşun-asit, DIN 43531 A (B); isteğe bağlı Li-Ion |
| Akü ağırlığı | 855 kg |
| Motor | Sürüş 2 × 6,5 kW (S2 60 dk), kaldırma 11 kW (S3 %15) |
| Enerji tüketimi (EN 16796) | 3,7 kWh/sa |
| Ölçüler ve manevra | |
| Lastik | Tekli süperelastik lastik (SIT) standart; doğal renkli süperelastik lastik isteğe bağlı |
| Lastik ebadı (ön / arka) | 180/70-8 / 125/75-8 |
| Tekerlek düzeni | 3 tekerlekli (arkada çift teker, arka iz genişliği 168 mm); öndeki 2 teker tahrikli |
| Araç ölçüleri (U×G×Y) | 2.744 × 1.099 × 2.035 mm (uzunluk çatallar dahil; yükseklik koruyucu tavan üstü, alçak versiyonda 1.949 mm) |
| Çatal ölçüleri | 40 × 80 × 800 mm |
| Dönüş yarıçapı | 1.570 mm |
| Dingil mesafesi | 1.409 mm |
| Koridor genişliği (Ast) | 3.269 mm (1.000×1.200 palet enine) / 3.394 mm (800×1.200 palet boyuna) |
| Servis ağırlığı (akü dahil) | 3.057 kg |
| Performans ve kullanım | |
| Sürüş hızı | 16 / 16 / 20 km/sa (Blue-Q / Normal / Hızlı mod, yüklü ve yüksüz) |
| Kaldırma hızı (yüklü / yüksüz) | 0,53 / 0,75 m/s |
| Maks. eğim tırmanma (yüklü / yüksüz) | %28 / %27,4 |
| Ses seviyesi (sürücü kulağında) | < 66 dB(A) |
Son güncelleme:
RX20-16 görselleri
-

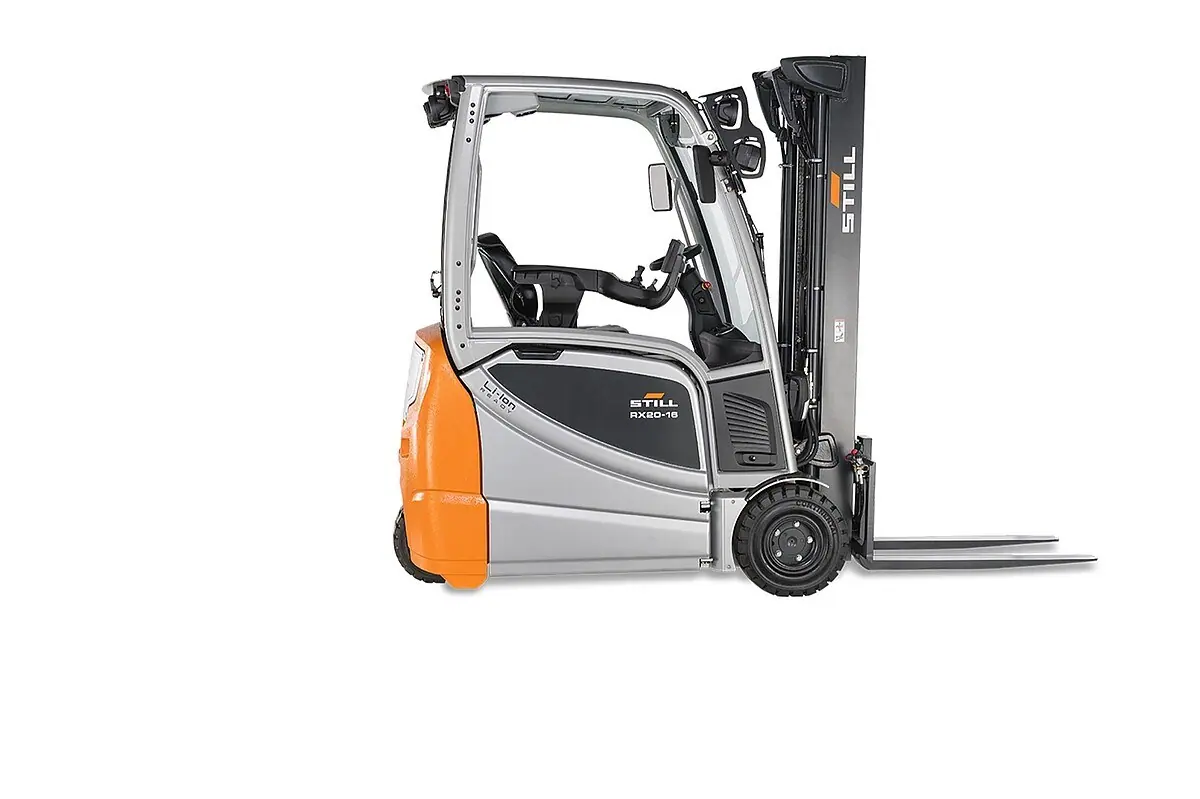

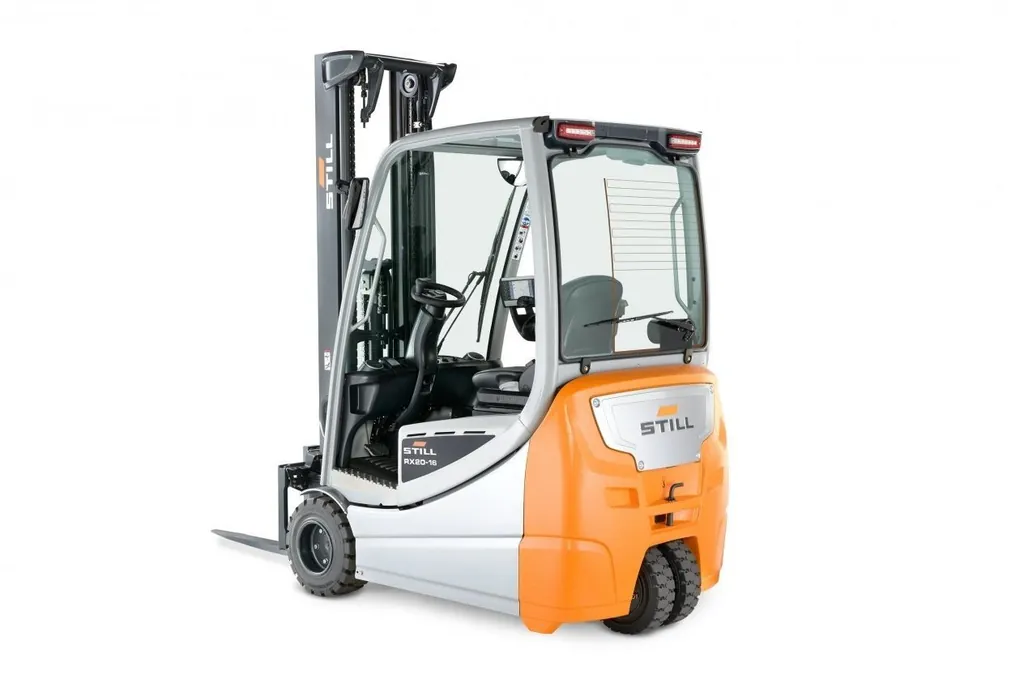

STILL RX 20-16 Li-Ion akülü forklift yandan görünüm (STILL 360° stüdyo çekimi) -

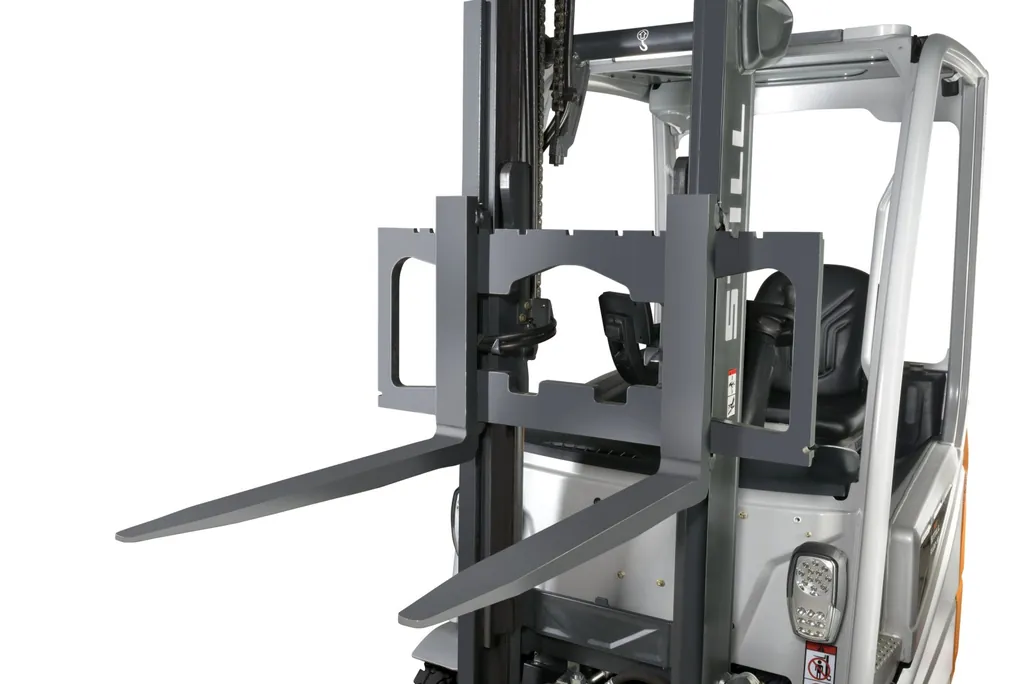

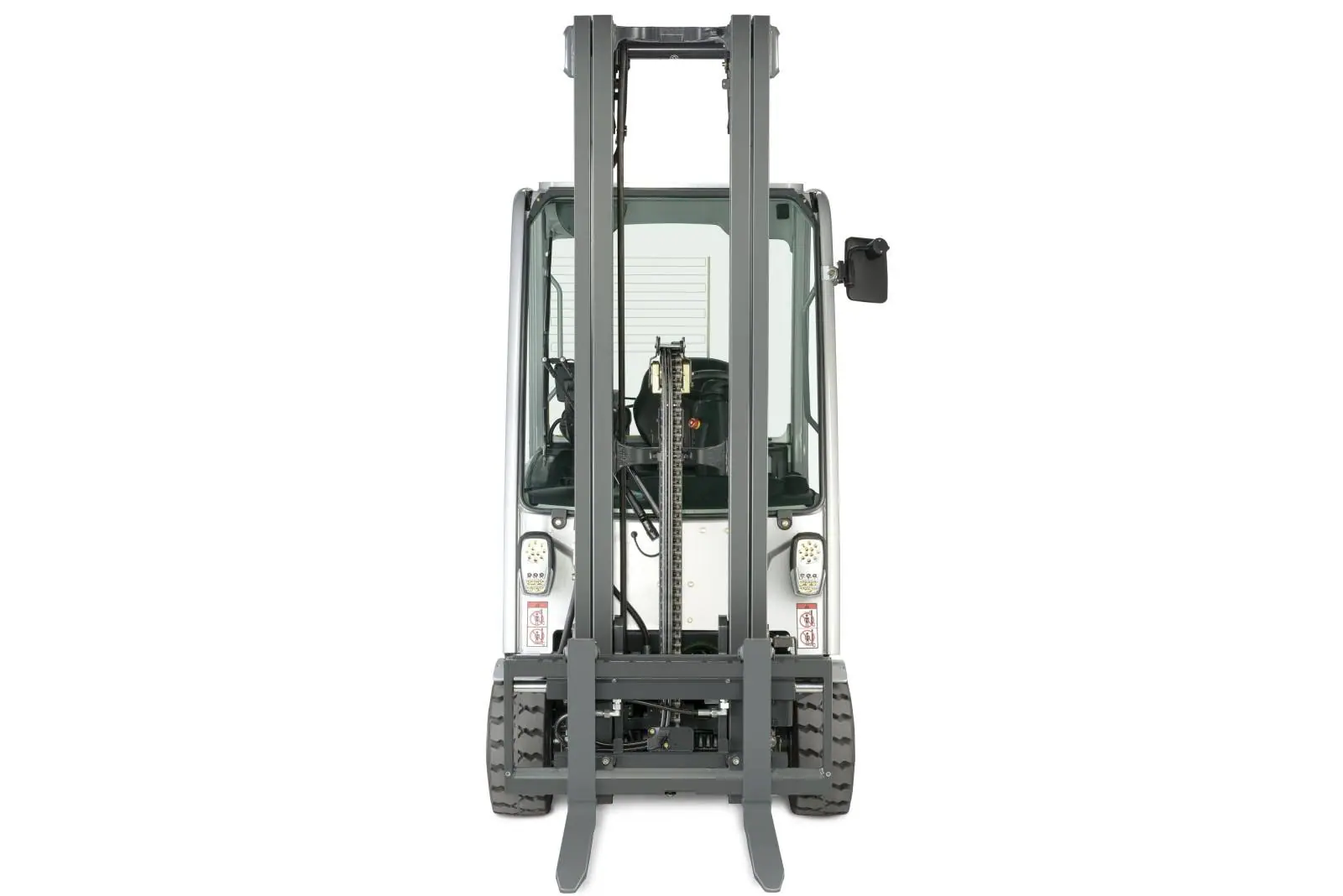

STILL RX 20 akülü forklift önden görünüm: asansör, çatal taşıyıcı ve ön lambalar -

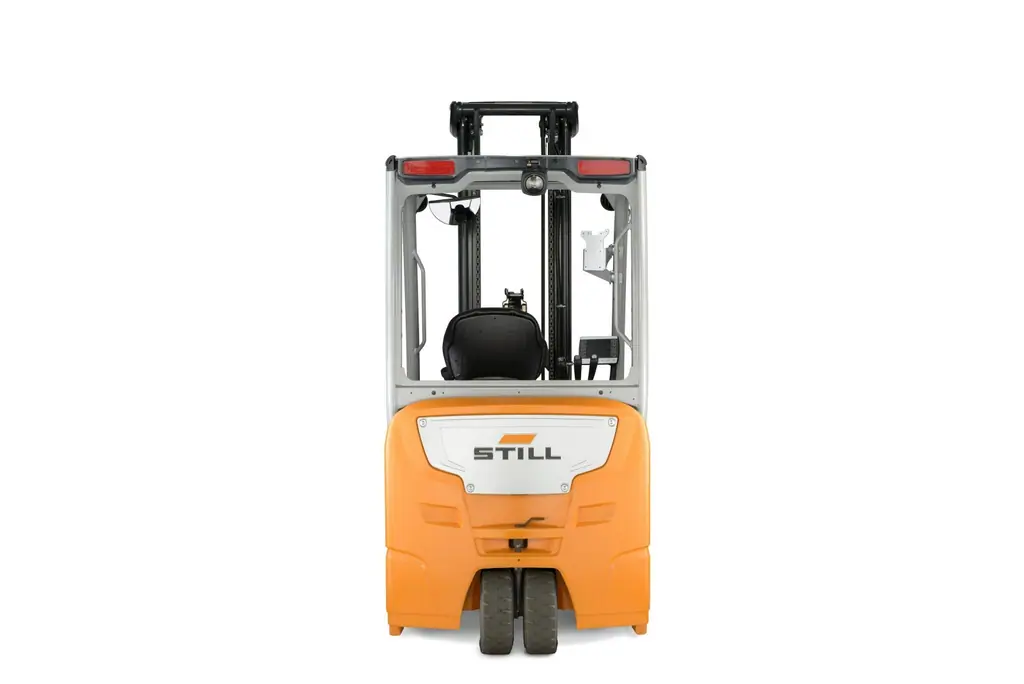

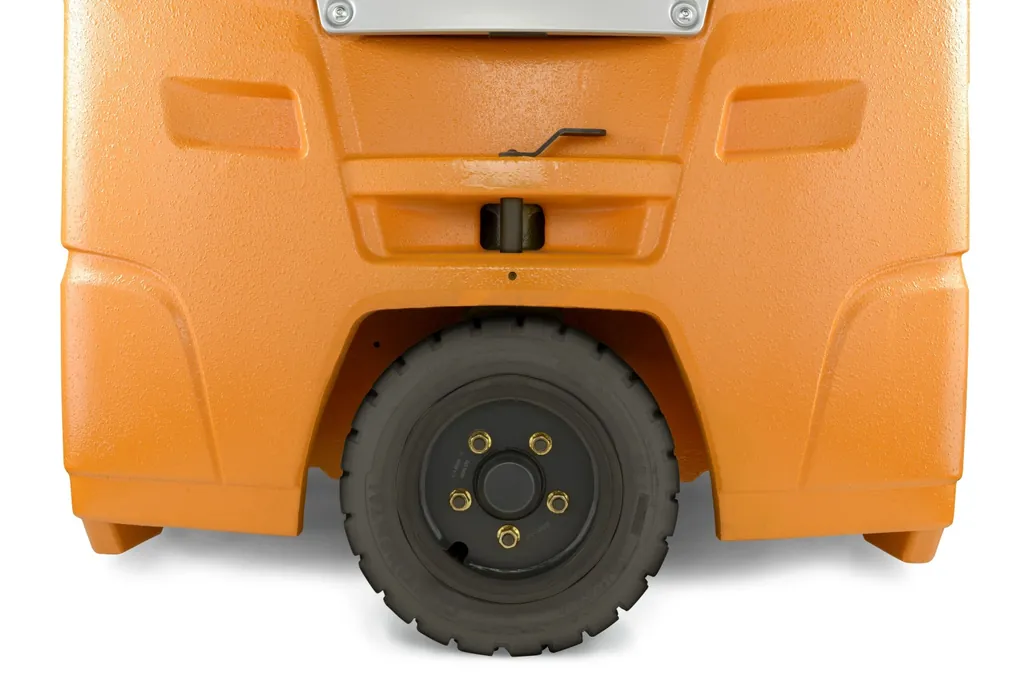

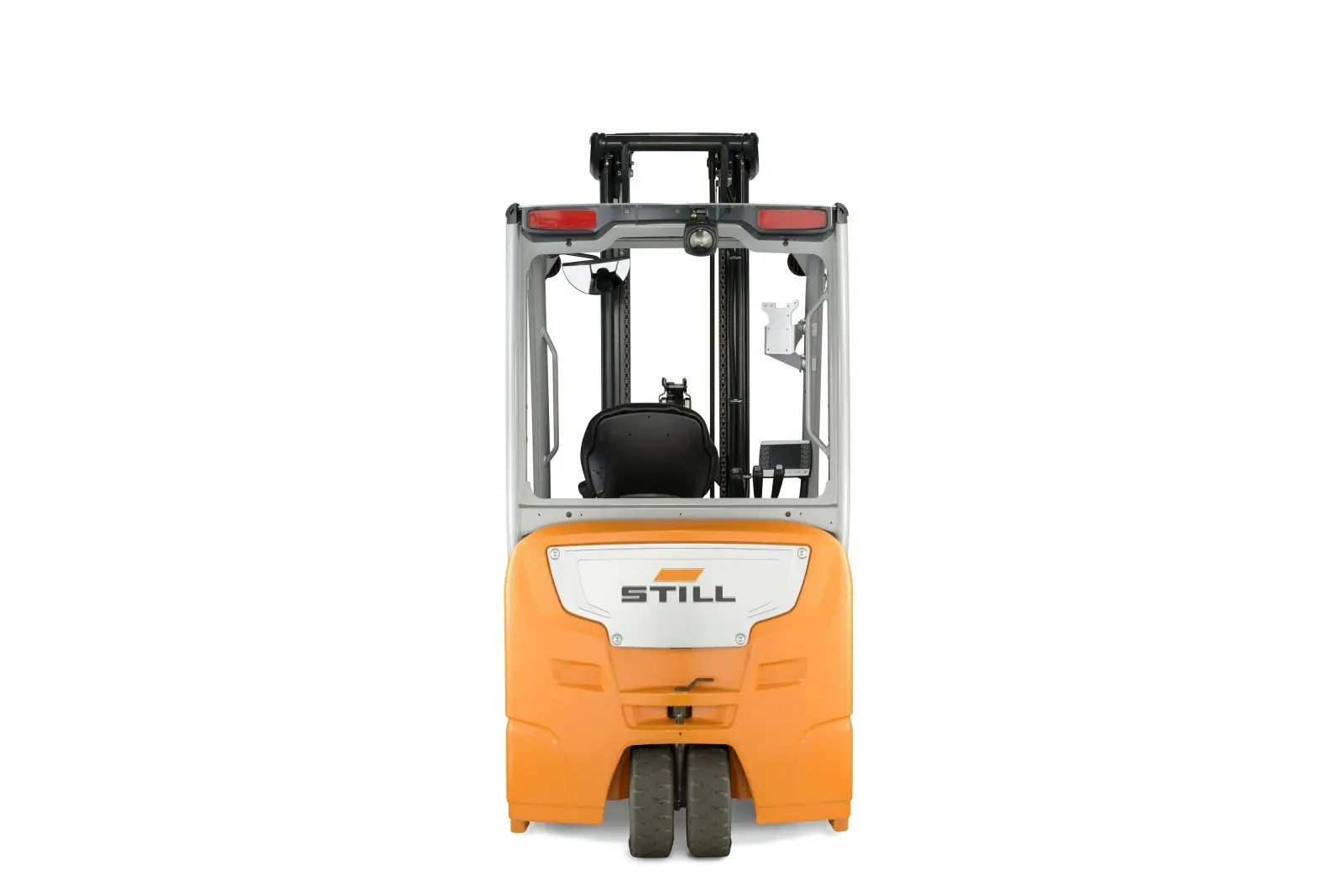

Üç tekerlekli STILL RX 20 arkadan görünüm: çift arka teker ve karşı ağırlık (görseldeki araç RX 20-14C) -

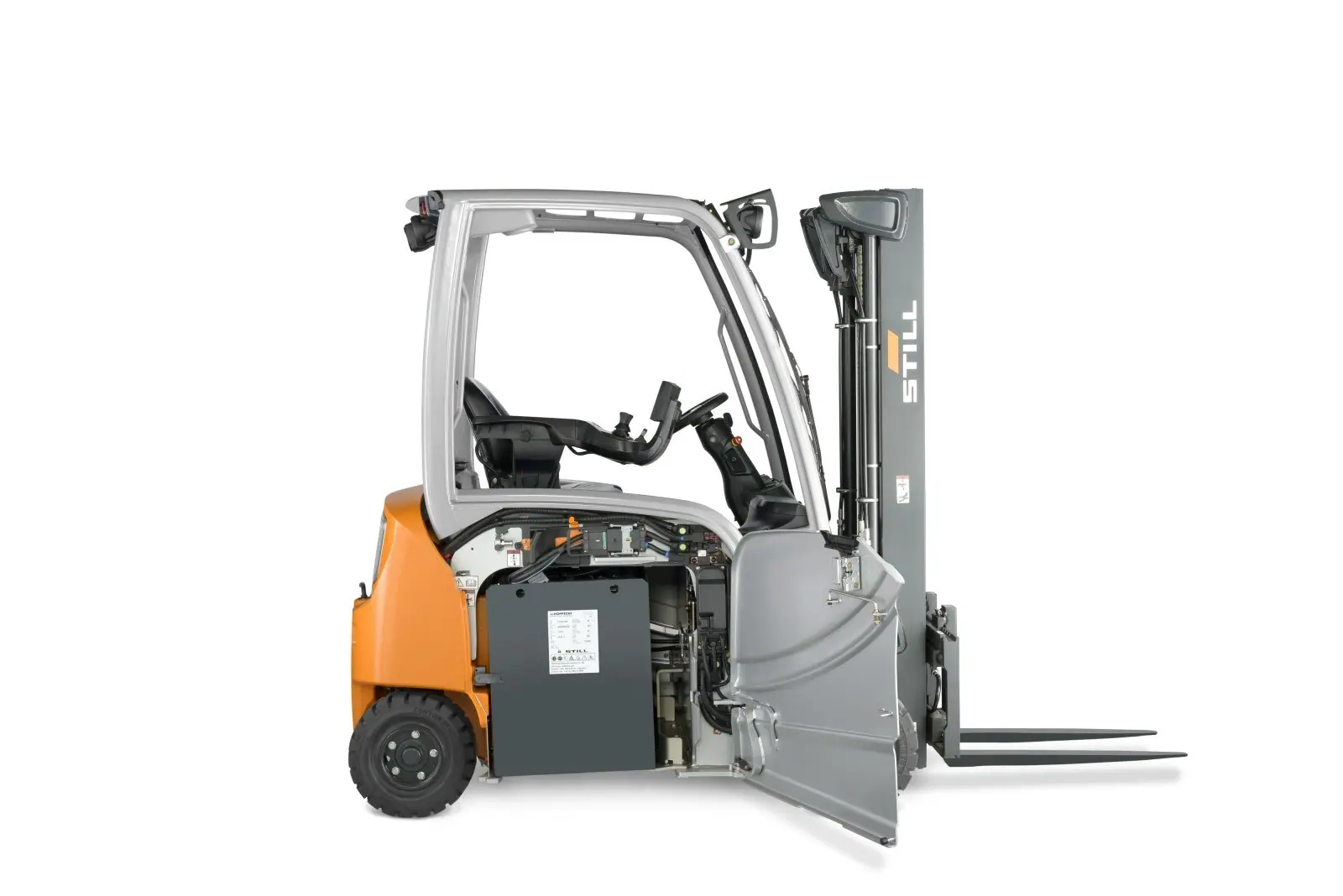

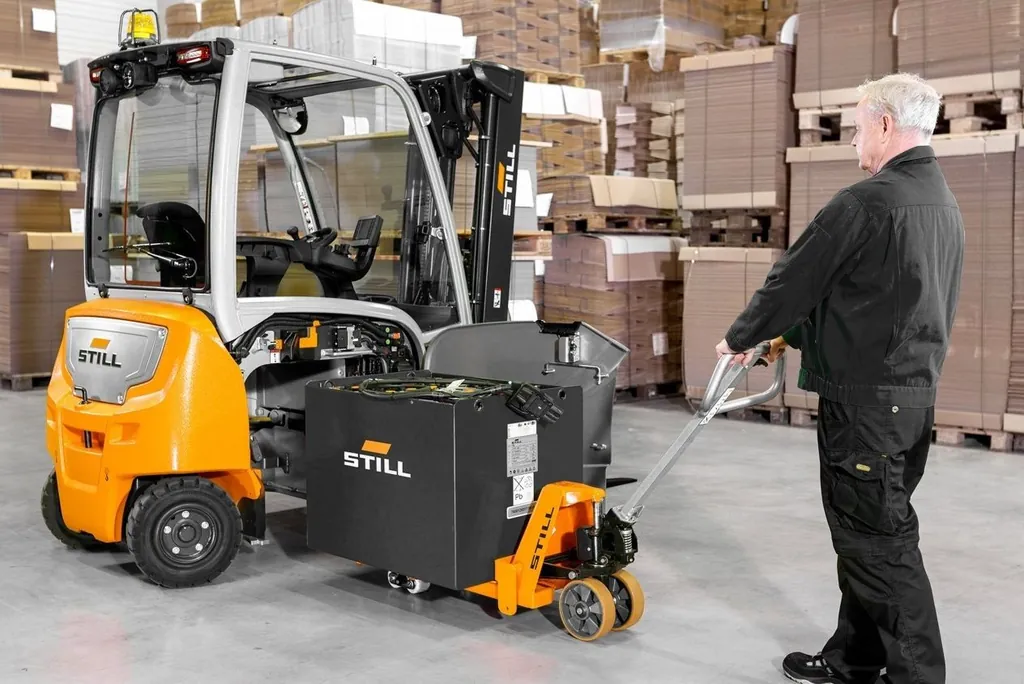

STILL RX 20 yan kapağı açık: yandan akü değişimi için akü bölmesi (görseldeki araç dört tekerlekli RX 20-18P) -

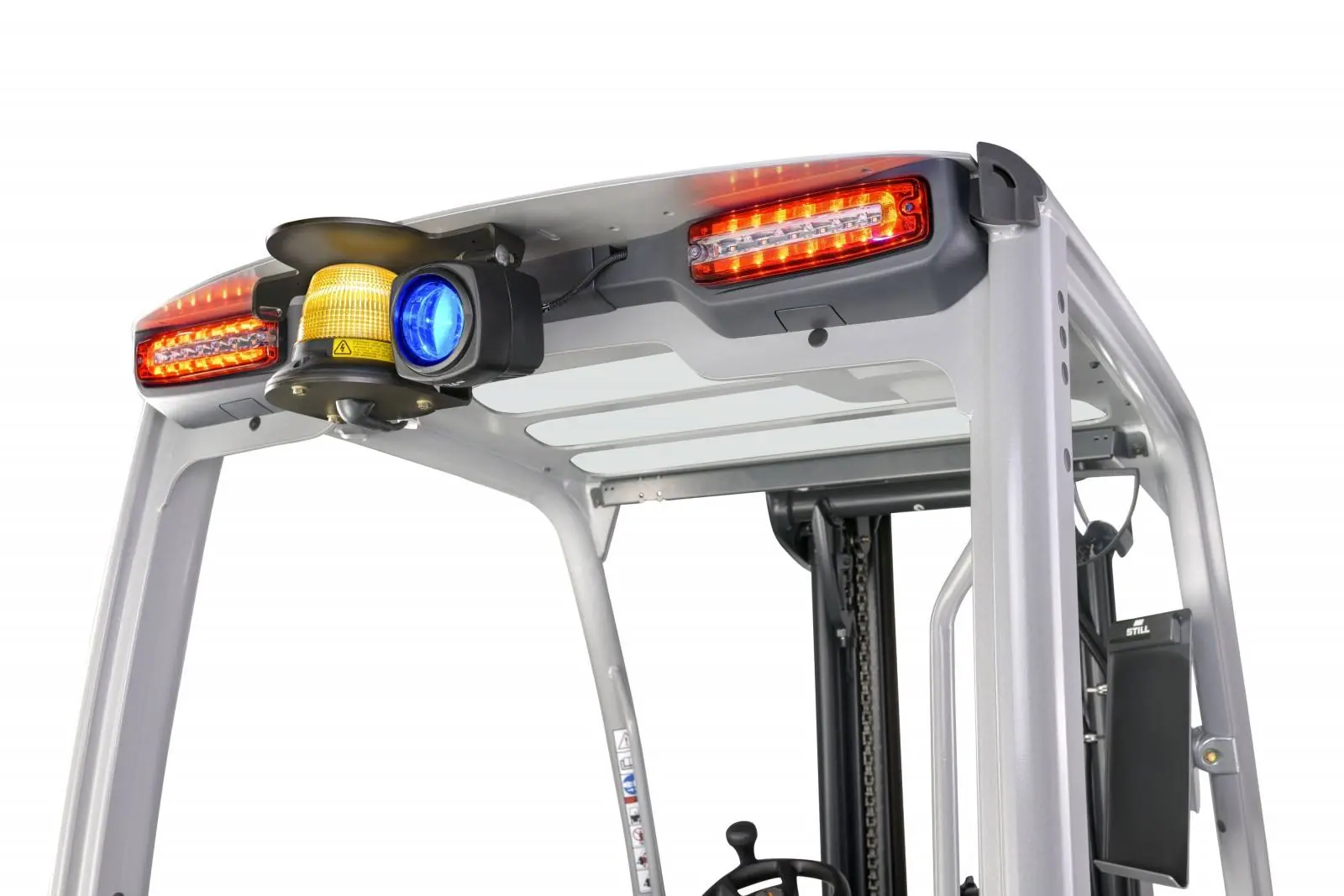

STILL RX 20 koruyucu tavanında LED arka lambalar, sarı döner uyarı lambası ve mavi uyarı spotu -

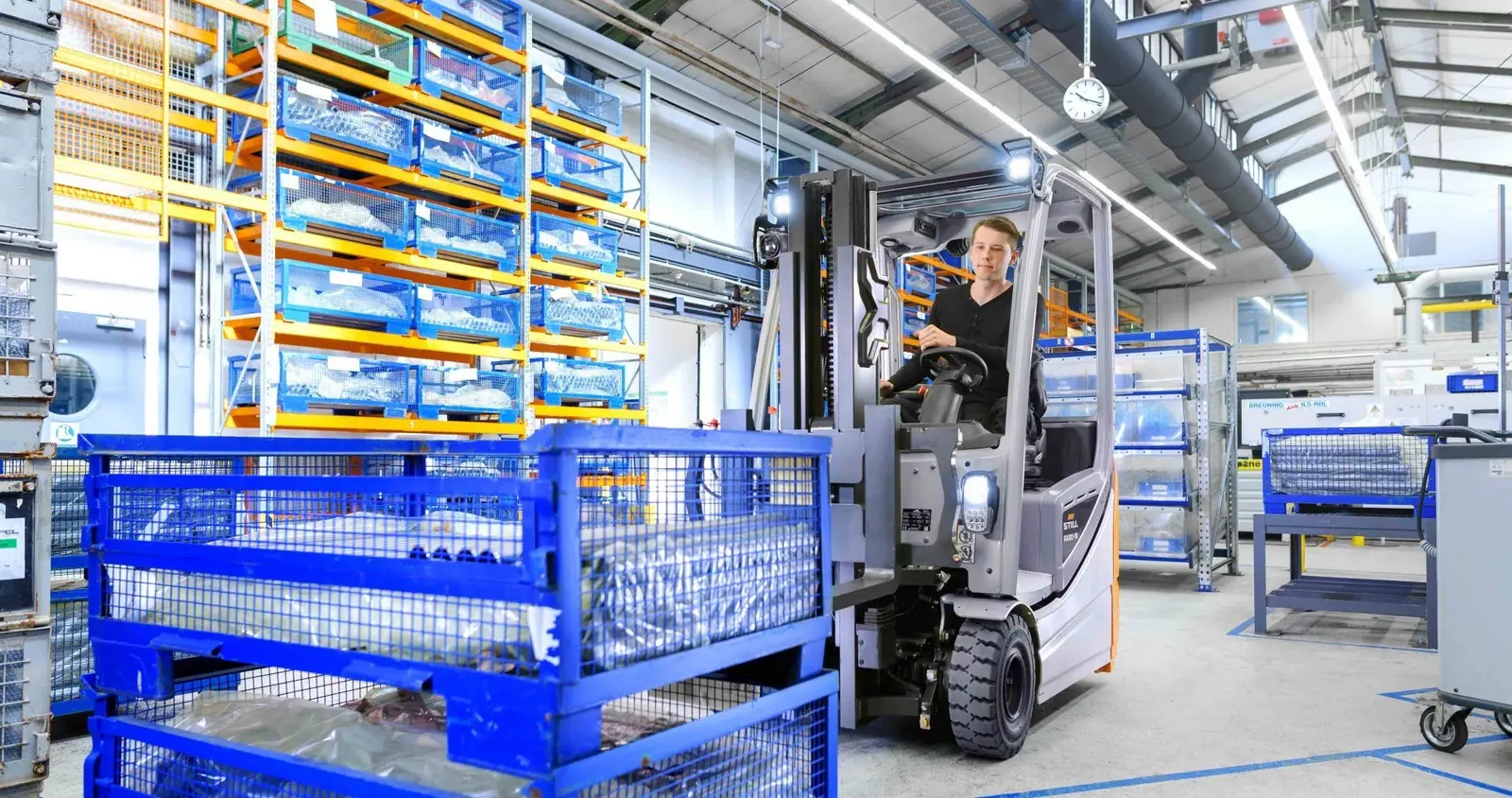

STILL RX 20-16 akülü forklift üretim alanında tel sepetli yükle çalışırken -

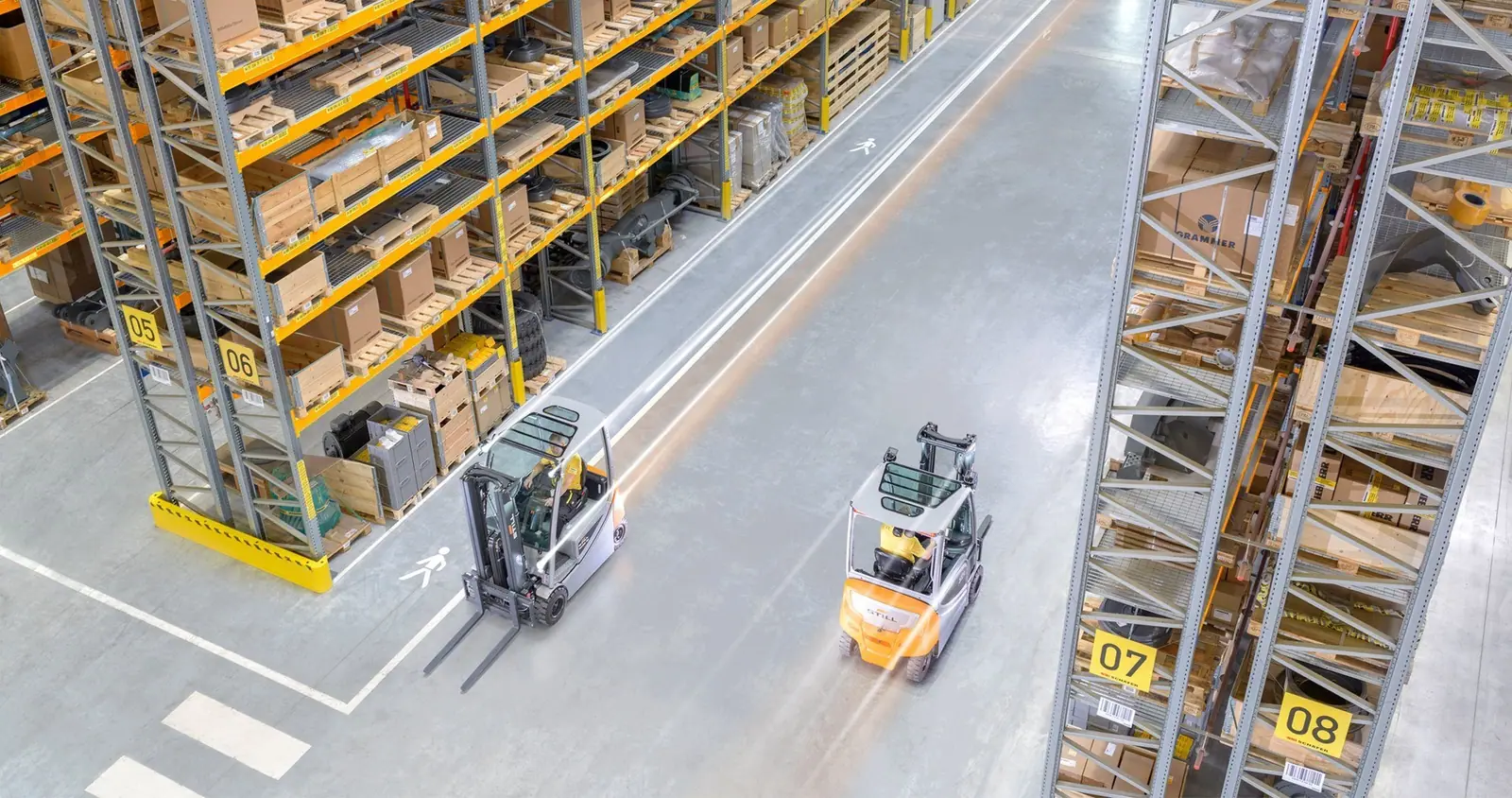

Yüksek raflı depo koridorunda çalışan iki STILL RX 20 forklift, üstten görünüm
Merak edilenler
STILL RX 20-16 hakkında sorular
STILL RX 20-16 en fazla kaç milimetreye yük kaldırır?
Kaldırma yüksekliği seçilen asansöre bağlıdır. STILL veri sayfasına göre teleskopik asansörde 2.680–5.380 mm, HiLo asansörde 2.860–3.960 mm, tripleks asansörde 4.170–7.870 mm arasında seçenekler vardır; 5.380 mm teleskopik ile 6.820 ve 7.870 mm tripleks asansörlerde ön lastik 200/50-10'a, toplam genişlik 1.188 mm'ye çıkar. Yük diyagramına göre tripleks asansörde yaklaşık 5,2 m'nin üzerinde kullanılabilir kapasite 1.600 kg'ın altına iner; kesin değer veri sayfasındaki diyagramdan okunmalıdır.
RX 20-16 ile RX 20-16L arasındaki fark nedir?
İkisi de 1.600 kg kapasiteli ve üç tekerleklidir. RX 20-16L'de dingil mesafesi 1.517 mm'ye uzar, akü kapasitesi 750 Ah olur ve dönüş yarıçapı 1.678 mm'ye çıkar. RX 20-16 ise 1.409 mm dingil mesafesi, 625 Ah akü ve 1.570 mm dönüş yarıçapıyla daha kısa bir gövdeye sahiptir.
RX 20-16 için ne kadar koridor genişliği gerekir?
STILL veri sayfasında RX 20-16'nın koridor çalışma mesafesi, 1.000×1.200 mm palet enine taşındığında 3.269 mm, 800×1.200 mm palet boyuna taşındığında 3.394 mm olarak verilir. Raf düzeninize göre değerlendirme için Manlift ile görüşebilirsiniz.
