Akülü İstif · STILL EXV 10C-16C
STILL EXV 16C
STILL EXV 16C, 1.600 kg nominal kapasiteli, operatörün yanında yürüyerek kullandığı akülü bir istif makinesidir ve EXV 10C-16C serisinin en yüksek kapasiteli modelidir. STILL veri sayfasına göre şasi ölçüleri ve asansör tablosu EXV 14C ile aynıdır; tripleks asansör seçeneğinde kaldırma yüksekliği 5.466 mm'ye kadar çıkar. Manisa'da STILL ARSER yetkili bayisi olan Manlift, EXV 16C için sıfır ve 2. el satış, kiralama, servis ve yedek parça hizmeti sunar.
Öne çıkanlar
- 1.600 kg nominal kapasite; serinin en yüksek kapasiteli modeli
- Tripleks asansörle 5.466 mm'ye kadar kaldırma; teleskopik ve HiLo seçenekleri de var
- Opsiyonel D versiyonu: ilk kaldırmada 1.600 kg, çift palette 600 + 800 kg
- Seride yandan akü değişimi için rulolu sistem opsiyonu sunan tek model
- Yüklü ve yüksüz 6 km/sa sürüş hızı, teleskopik asansörde 0,13 / 0,27 m/s kaldırma hızı
STILL EXV 16C, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL akülü i̇stif modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Akülü İstif sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
Serideki modeller ve temel değerler
STILL EXV 10C–16C serisi, 1.000–1.600 kg kapasiteli dört kompakt akülü istif makinesinden oluşur. Hepsi 24 V ile çalışır ve yüklü ya da yüksüz 6 km/sa hızla gider.
| Model | Nominal kapasite | En yüksek asansör seçeneği |
|---|---|---|
| EXV 10C | 1.000 kg | 4.686 mm |
| EXV 12C | 1.200 kg | 4.686 mm |
| EXV 14C | 1.400 kg | 5.466 mm |
| EXV 16C | 1.600 kg | 5.466 mm |

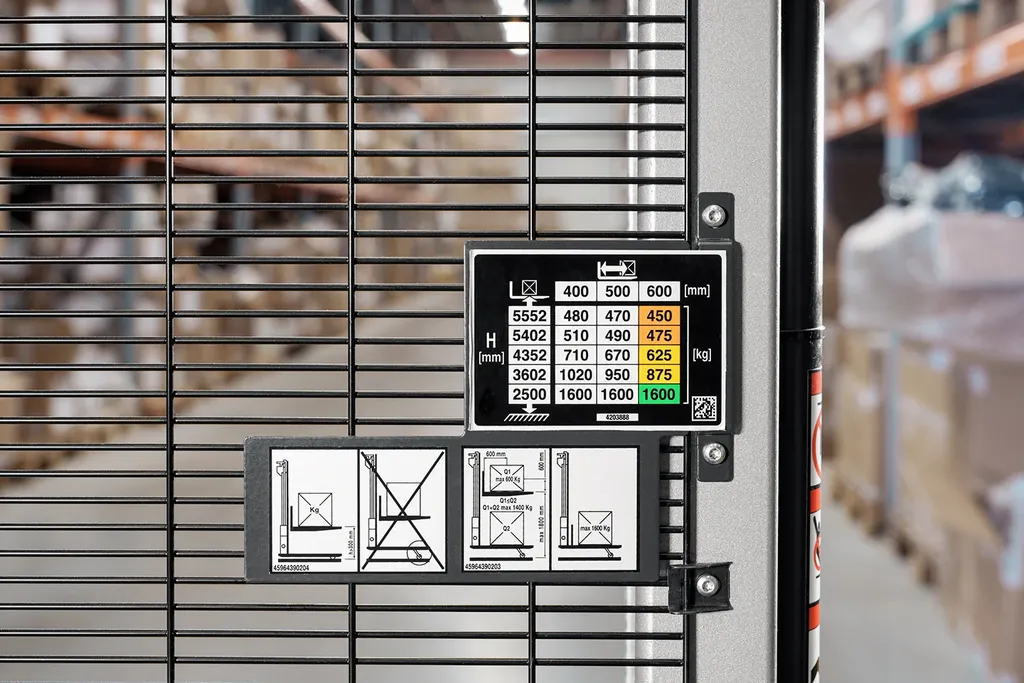

Kapasite ve yükseklik bağımsız üst sınırlardır
Belirli bir yükseklikte taşınabilecek yük için aracın kapasite diyagramı esas alınır.
Kumanda ve ergonomi
OptiSpeed dümen, aracın hızını operatörün araçtan uzaklığına göre kendiliğinden ayarlar; dümen bırakıldığında araç otomatik olarak durur.
- Tek elle kumanda: dümen başlığındaki tuşlar sağ ya da sol elle, tutuş değiştirmeden kullanılır
- LED ekran: çalışma saati ve akü durumu

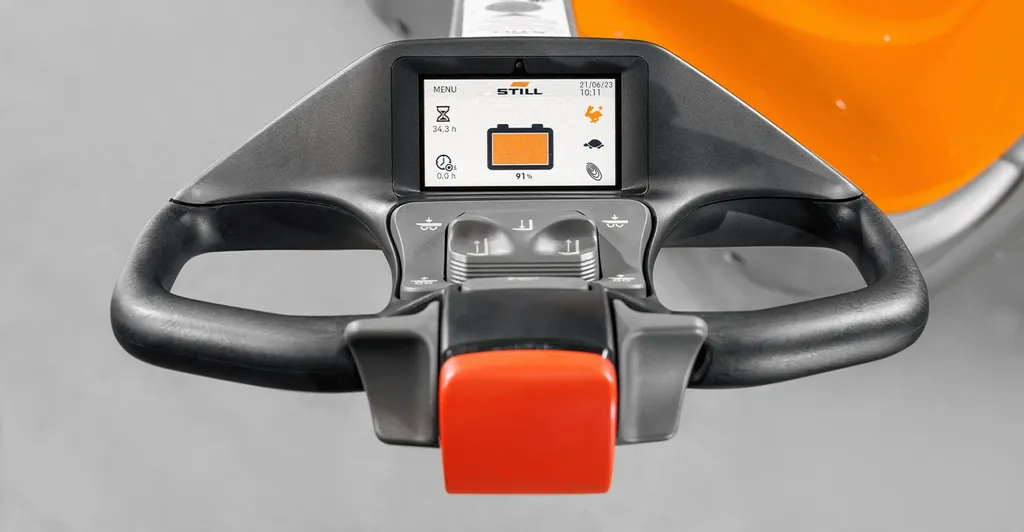

- Dokunmatik ekran (opsiyon): dilden bağımsız sembollerle
- Sürünme modu: dar alanlarda yavaş ve kontrollü manevra
- Oransal valf: hassas kaldırma ve indirme
- İndirme sönümlemesi: zemine yaklaşırken indirme hızı düşer
Akü ve enerji

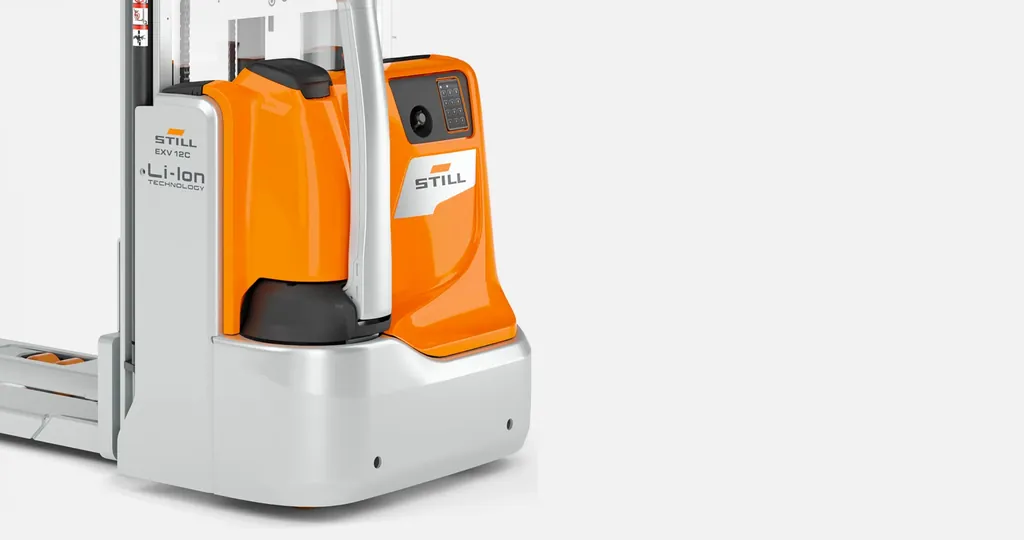

EXV 10C ve 12C'de STILL Li-Ion akü standarttır; EXV 14C ve 16C'de standart akü 24 V 2PzS-B 200 Ah'dir, Li-Ion opsiyoneldir.
| Model | Standart akü | Li-Ion |
|---|---|---|
| EXV 10C / 12C | STILL Li-Ion | Standart |
| EXV 14C / 16C | 24 V 2PzS-B 200 Ah | Opsiyon |
- Blue-Q enerji tasarruf sistemi tüm seride standart
- Akü değişimi: standart olarak vinçle; yandan rulolu değişim yalnızca EXV 16C'de opsiyon
Asansör seçimi (EXV 14C ve 16C)
EXV 14C ve 16C için teleskopik, HiLo ve tripleks olmak üzere üç asansör tipi vardır; en yüksek kaldırma tripleks asansörde 5.466 mm'dir.
| Asansör | Kaldırma yüksekliği | Kapalı yükseklik | Not |
|---|---|---|---|
| Teleskopik | 1.844–4.644 mm | 1.415–2.815 mm | 150 mm serbest kaldırma |
| HiLo | 1.844–4.144 mm | – | Büyük serbest kaldırma; alçak tavanlı alanlar için |
| Tripleks | 3.516–5.466 mm | 1.665–2.315 mm | En yüksek raf seviyeleri |
Kapı ve tavan geçişlerini ölçün
Asansörün kapalı yüksekliği, kapı ve tavan geçişlerinden sorunsuz geçip geçemeyeceğinizi belirler.
EXV 14-20 serisinden farkı
C serisi daha kompakttır; EXV 14-20 serisi ise 2.000 kg'a kadar kapasite, daha yüksek asansör ve ek güvenlik sistemleri sunar.
| Özellik | EXV 14C / 16C | EXV 14-20 |
|---|---|---|
| Kapasite | 1.400–1.600 kg | 2.000 kg'a kadar |
| En yüksek tripleks | 5.466 mm | 6.066 mm (EXV 14 / 16) |
| Dynamic Load Control, Curve Speed Control | Yok | Var |
Kompakt şasi
EXV 14C / 16C
Genişlik 800 mm, toplam uzunluk 1.826 mm, dönüş yarıçapı 1.498 mm.
Manlift'ten hizmet
STILL ARSER yetkili bayi · Manisa Yunusemre
EXV 10C–16C serisi için tek noktadan destek:
- Sıfır ve 2. el satış
- Kiralama
- Servis ve yedek parça
2. el araç alırken
Önceki nesil EXV 10 – EXV 14 C araçların ölçüleri ve akü değerleri güncel seriden farklıdır. Aracın hangi nesle ait olduğunu tip etiketinden kontrol edin.
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 1.600 kg |
| Yük merkezi | 600 mm |
| Kaldırma yüksekliği (maks.) | 5.466 mm (tripleks asansör) |
| Kaldırma yüksekliği (asansör seçenekleri) | Teleskopik: 1.844 / 2.344 / 2.844 / 3.244 / 3.744 / 4.144 / 4.644 mm; HiLo: 1.844 / 2.344 / 2.844 / 3.244 / 3.744 / 4.144 mm; Tripleks: 3.516 / 4.266 / 4.716 / 5.316 / 5.466 mm |
| Asansör tipi | Teleskopik (dubleks), HiLo, tripleks |
| Asansör kapalı yüksekliği (h1) | Teleskopik 1.415–2.815 mm, HiLo 1.415–2.565 mm, tripleks 1.665–2.315 mm |
| Çatal taşıyıcı / çatal dış genişliği | 780 mm (veri sayfasında teleskopik sütununda) / 560 mm |
| Çift katlı versiyon (EXV 16(i)C D) | Ana kaldırma 1.600 kg / ilk kaldırma 1.600 kg / çift palet 600 + 800 kg; ilk kaldırma 110 mm |
| Enerji ve tahrik | |
| Akü | 24 V 2PzS-B 200 Ah (standart); STILL Li-Ion akü opsiyonel |
| Akü ağırlığı | 195 kg |
| Akü değişimi | Vinçle (standart); yandan değişim için rulolu sistem opsiyonel |
| Motor | Sürüş motoru 1,3 kW (S2 60 dk), kaldırma motoru 3,0 kW (S3); AC sürüş kontrolü |
| Enerji tüketimi (DIN EN 16796) | 0,74 kWh/sa |
| Ölçüler ve manevra | |
| Lastik | Poliüretan; tahrik tekerleği Ø 230 × 75 mm, yük tekerleği 1 × Ø 85 × 85 mm (ilk kaldırmalı versiyonda 2 ×), destek tekeri Ø 140 × 54 mm |
| Araç ölçüleri (U×G×Y) | 1.826 mm (tripleks 1.851 mm) × 800 mm × 1.415–2.815 mm (yükseklik asansöre göre değişir) |
| Çatal ölçüleri | 55 × 182 × 1.150 mm |
| Dönüş yarıçapı | 1.498 mm |
| Koridor genişliği (Ast) | 1.000 × 1.200 palet enine: 2.360 mm (tripleks 2.371 mm); 800 × 1.200 palet boyuna: 2.322 mm (tripleks 2.341 mm) |
| Servis ağırlığı (akü dahil) | 977 kg (teleskopik), 993 kg (HiLo), 1.111 kg (tripleks) |
| Performans ve kullanım | |
| Sürüş hızı | 6 / 6 km/sa (yüklü / yüksüz) |
| Kaldırma / indirme hızı | 0,13 / 0,27 m/s kaldırma, 0,42 / 0,27 m/s indirme (teleskopik, yüklü / yüksüz) |
| Tırmanma kabiliyeti | %5 / %10 (yüklü / yüksüz, S2 5 dk); D versiyonu %7 / %15 |
| Fren | Elektromanyetik |
| Ses basıncı (operatör kulağında) | < 70 dB(A) |
Son güncelleme:
EXV16C görselleri
-

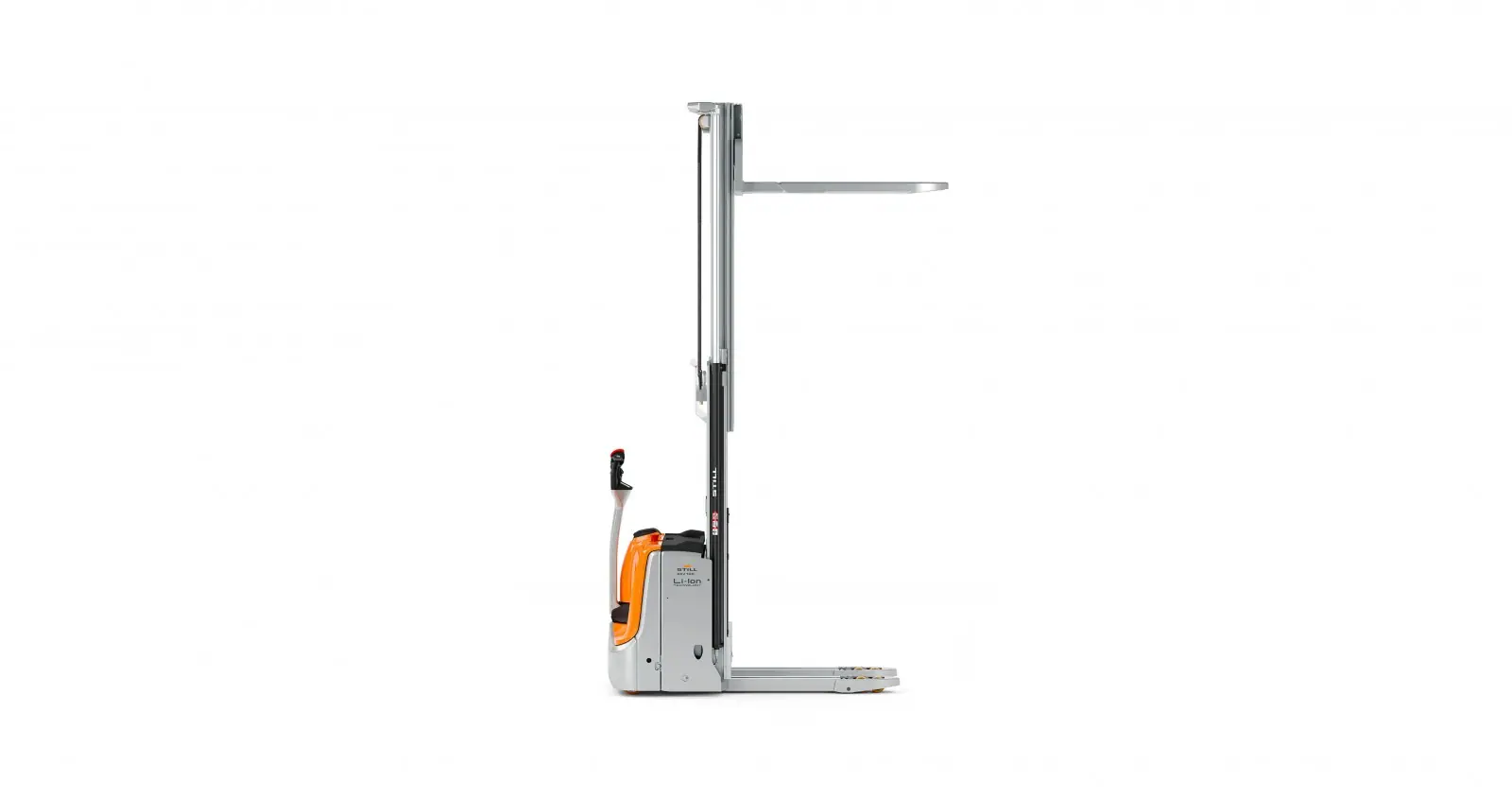

STILL EXV 16C sağdan yan görünüş; asansör yukarı kaldırılmış, çatallar üst seviyede -

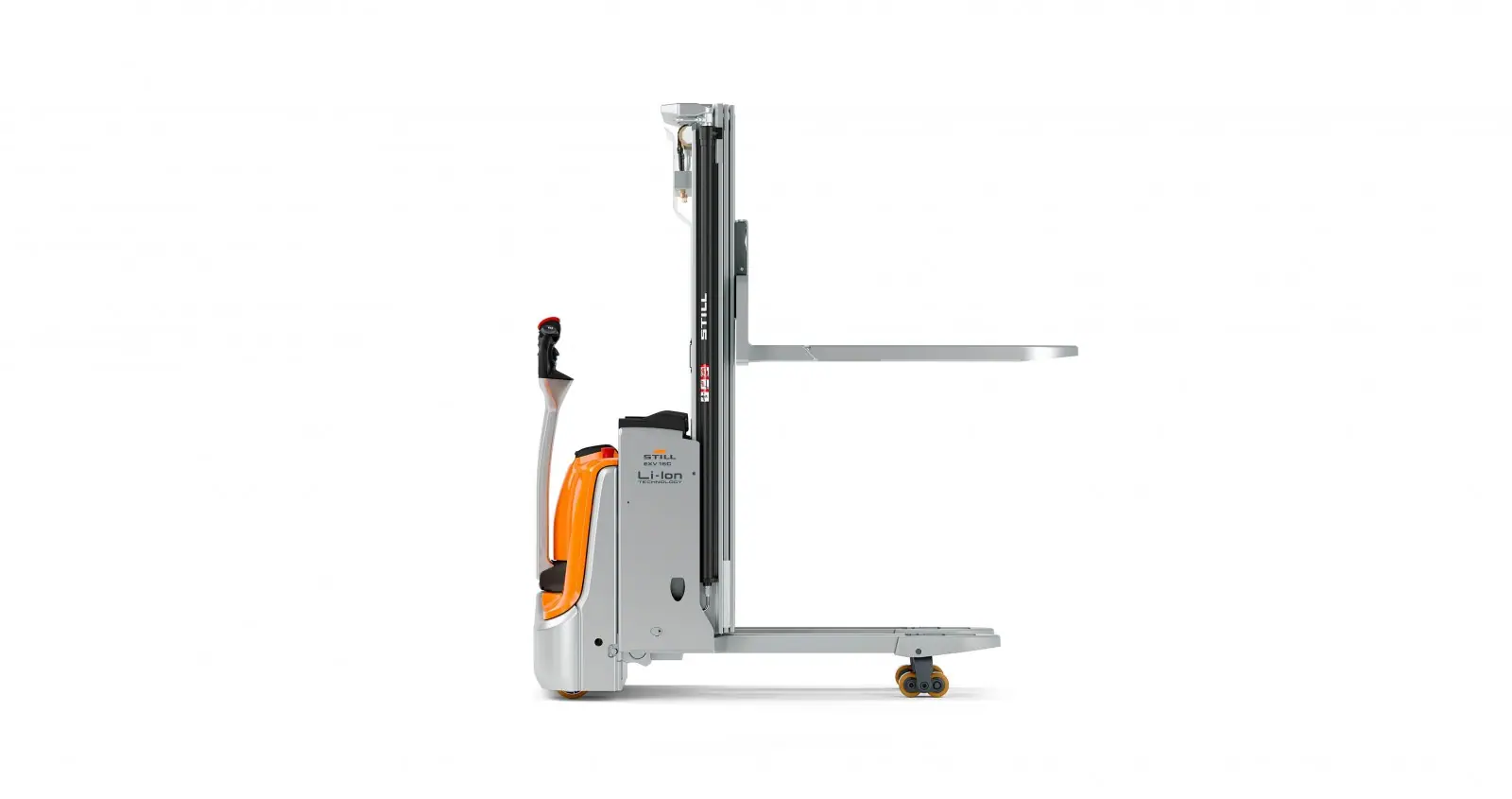

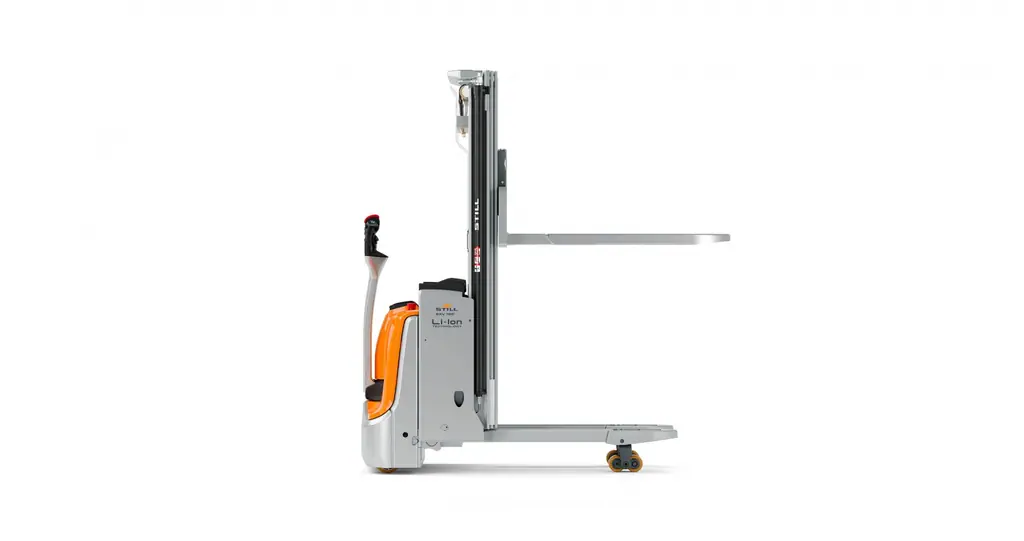

STILL EXV 16C sağdan yan görünüş; çatallar orta yükseklikte, tekerlek kolları ilk kaldırmayla yükseltilmiş -

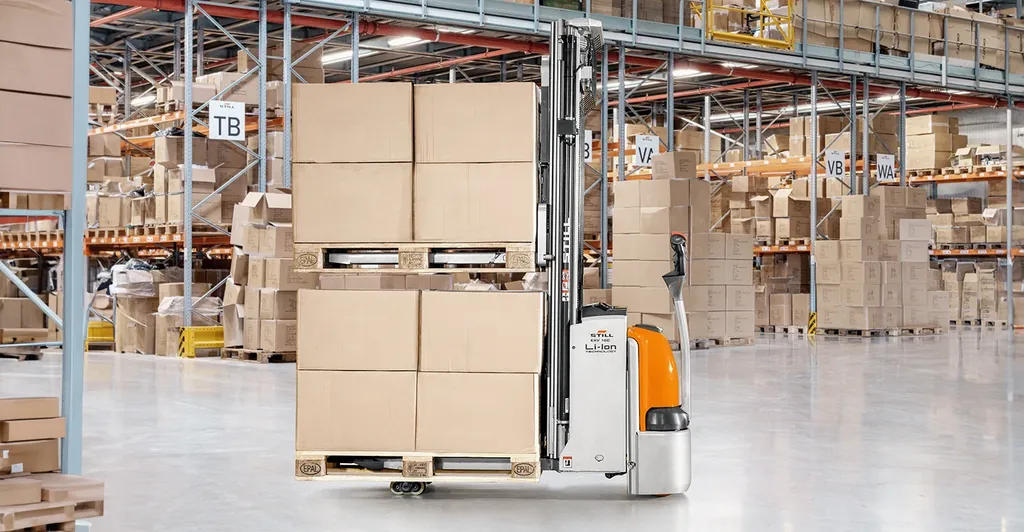

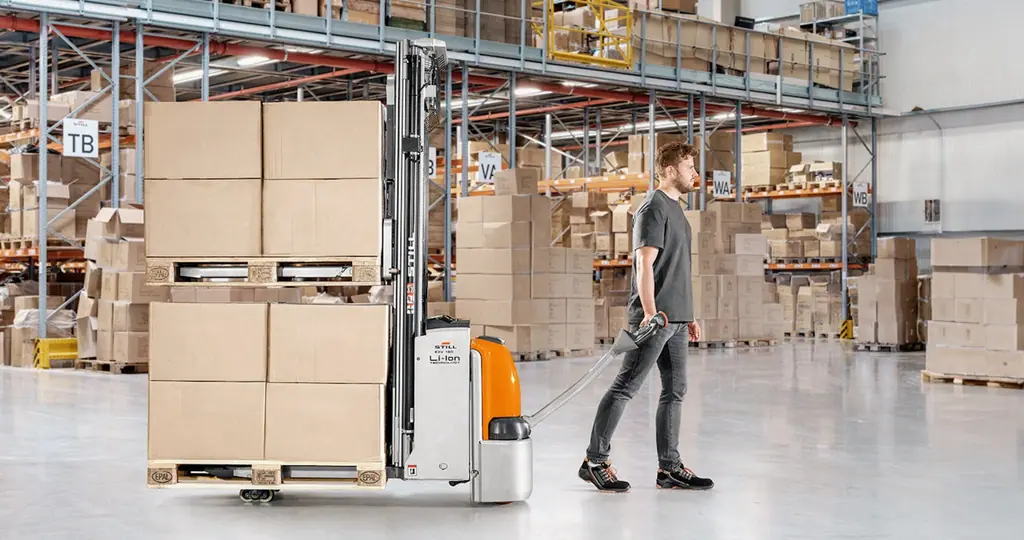

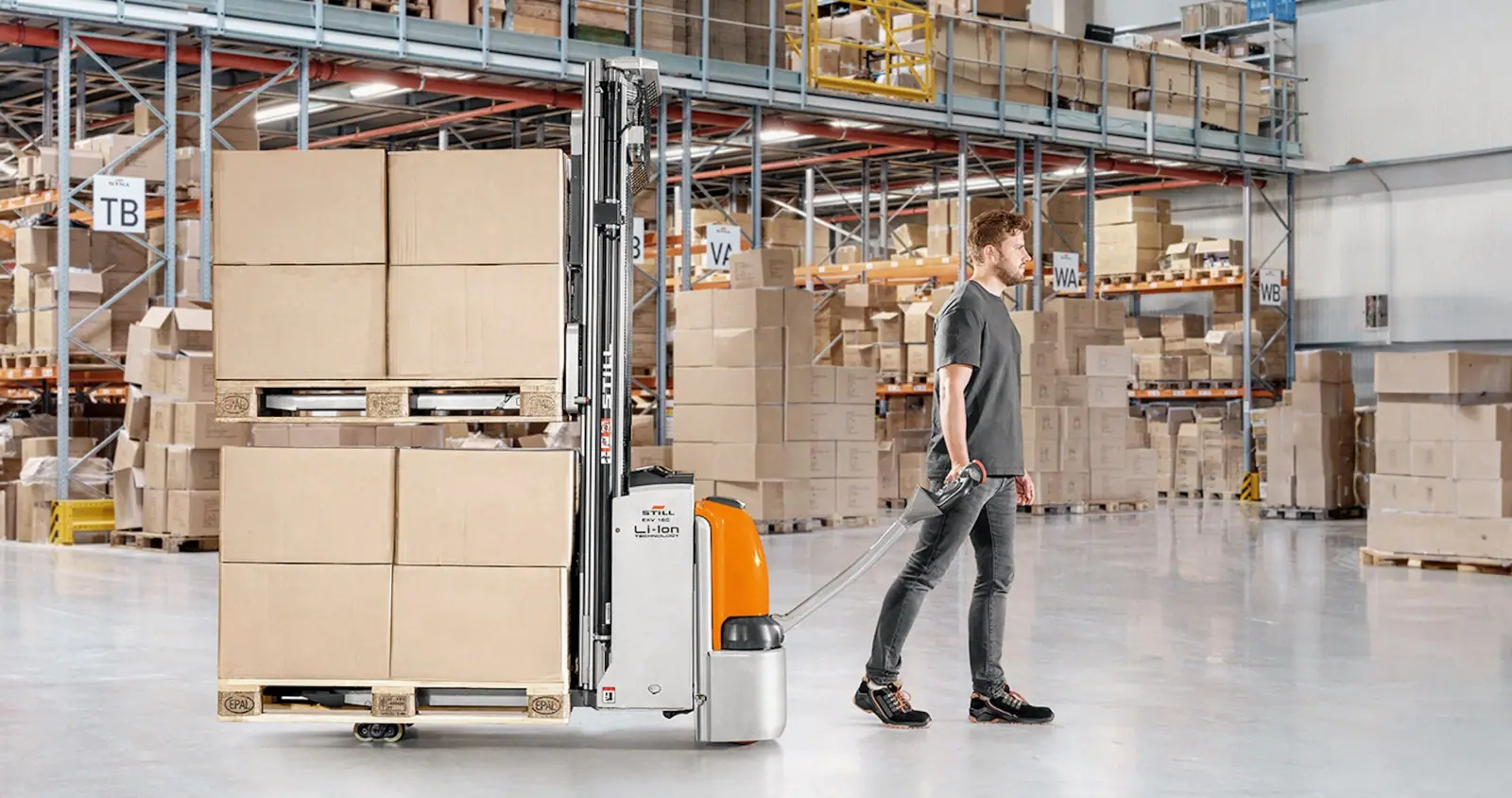

Depoda EXV 10C-16C ile çift palet taşıyan operatör: bir palet çatallarda, diğeri tekerlek kollarında -

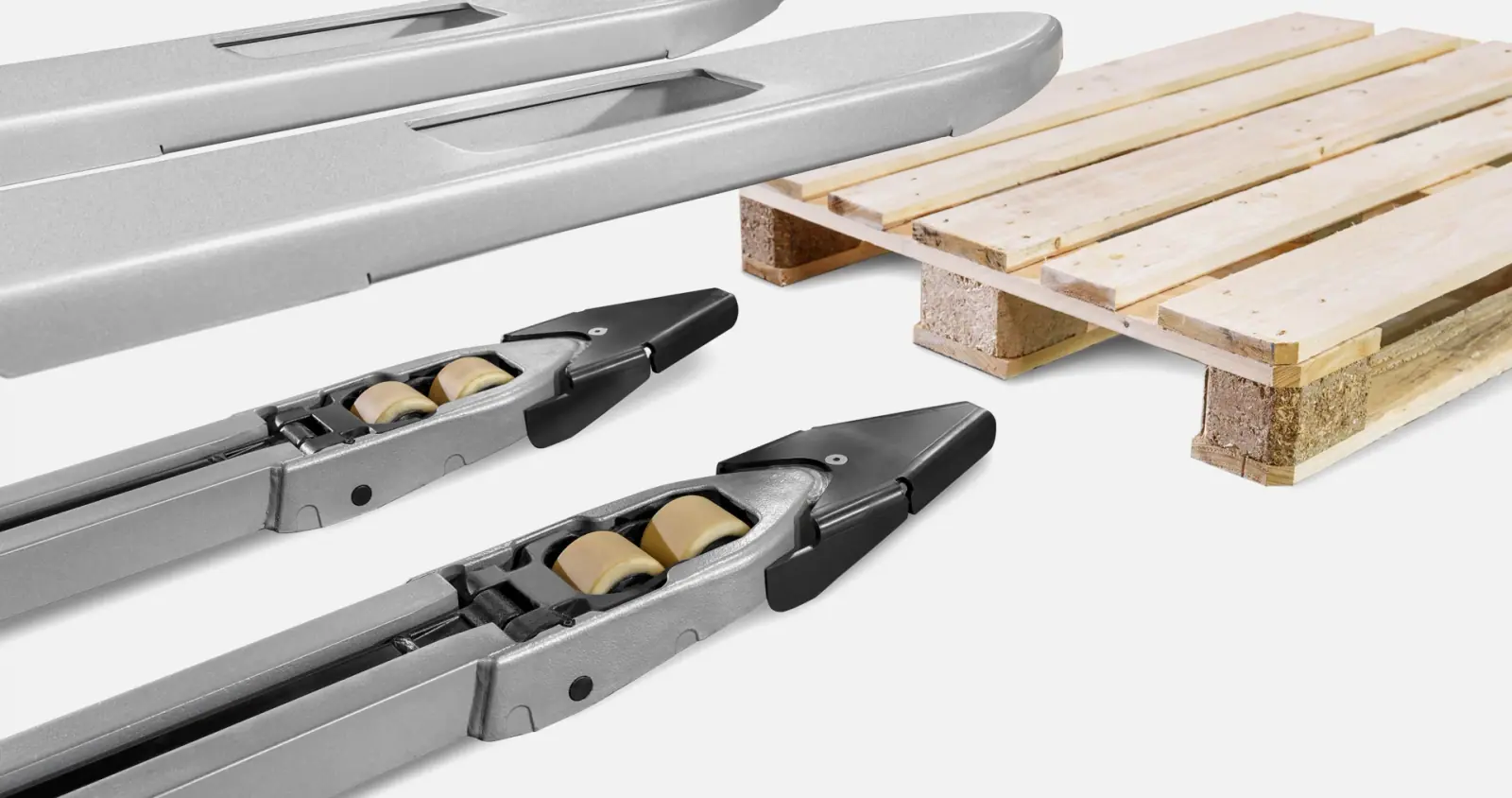

Çatallar ve çift palet taşımada kullanılan opsiyonel uzatılmış tekerlek kolları, yanında boş palet -

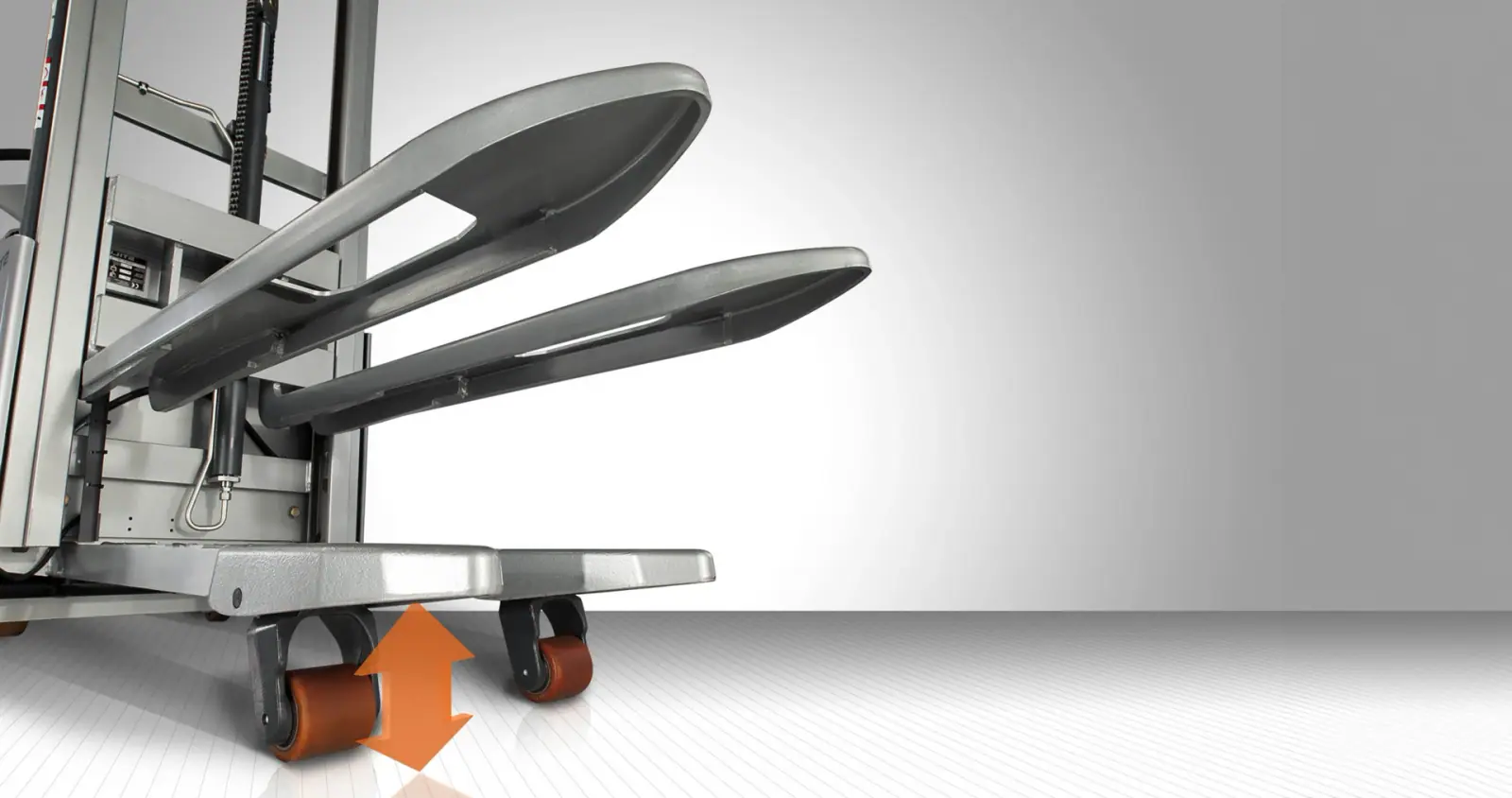

İlk kaldırmayla yükseltilmiş tekerlek kolları; artan yerden yükseklik turuncu okla gösteriliyor -

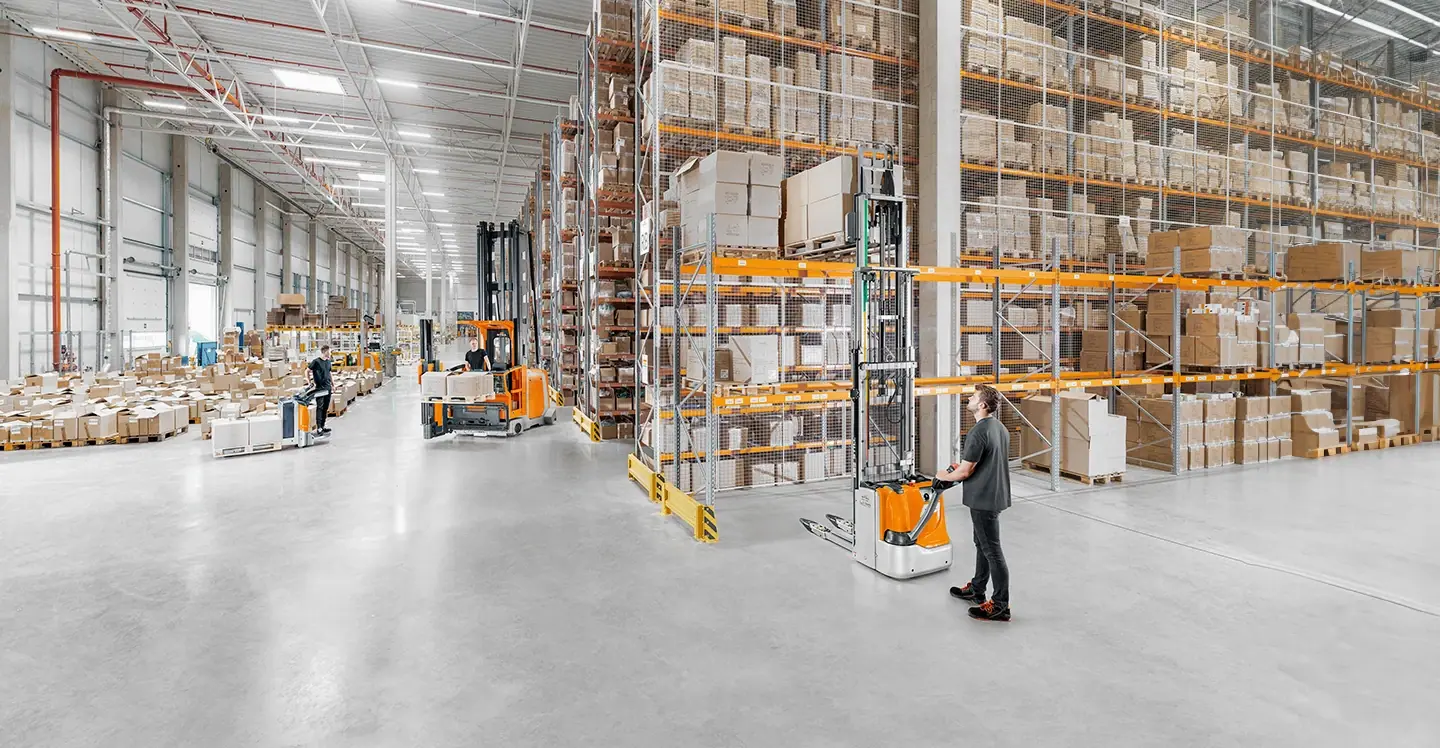

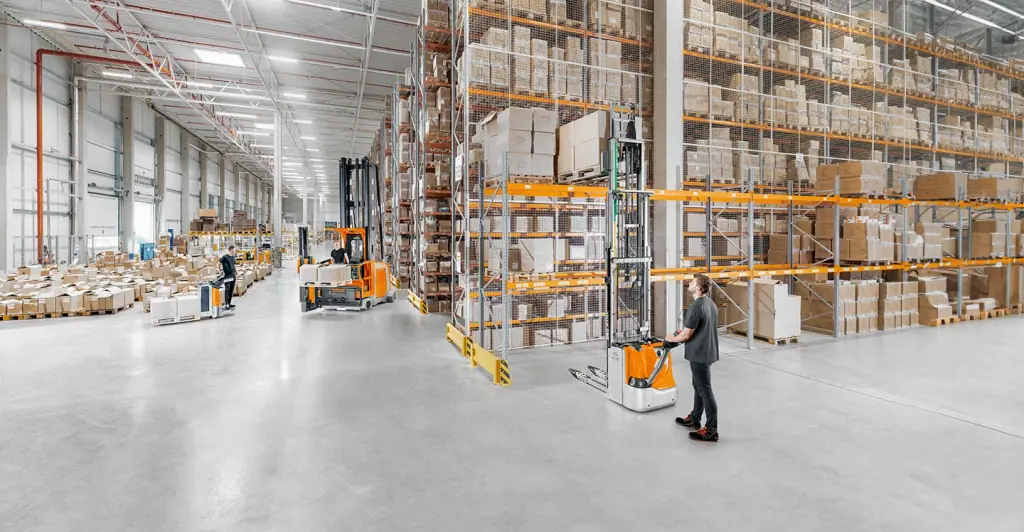

Geniş bir depoda raf koridoru önünde EXV 10C-16C kullanan operatör -

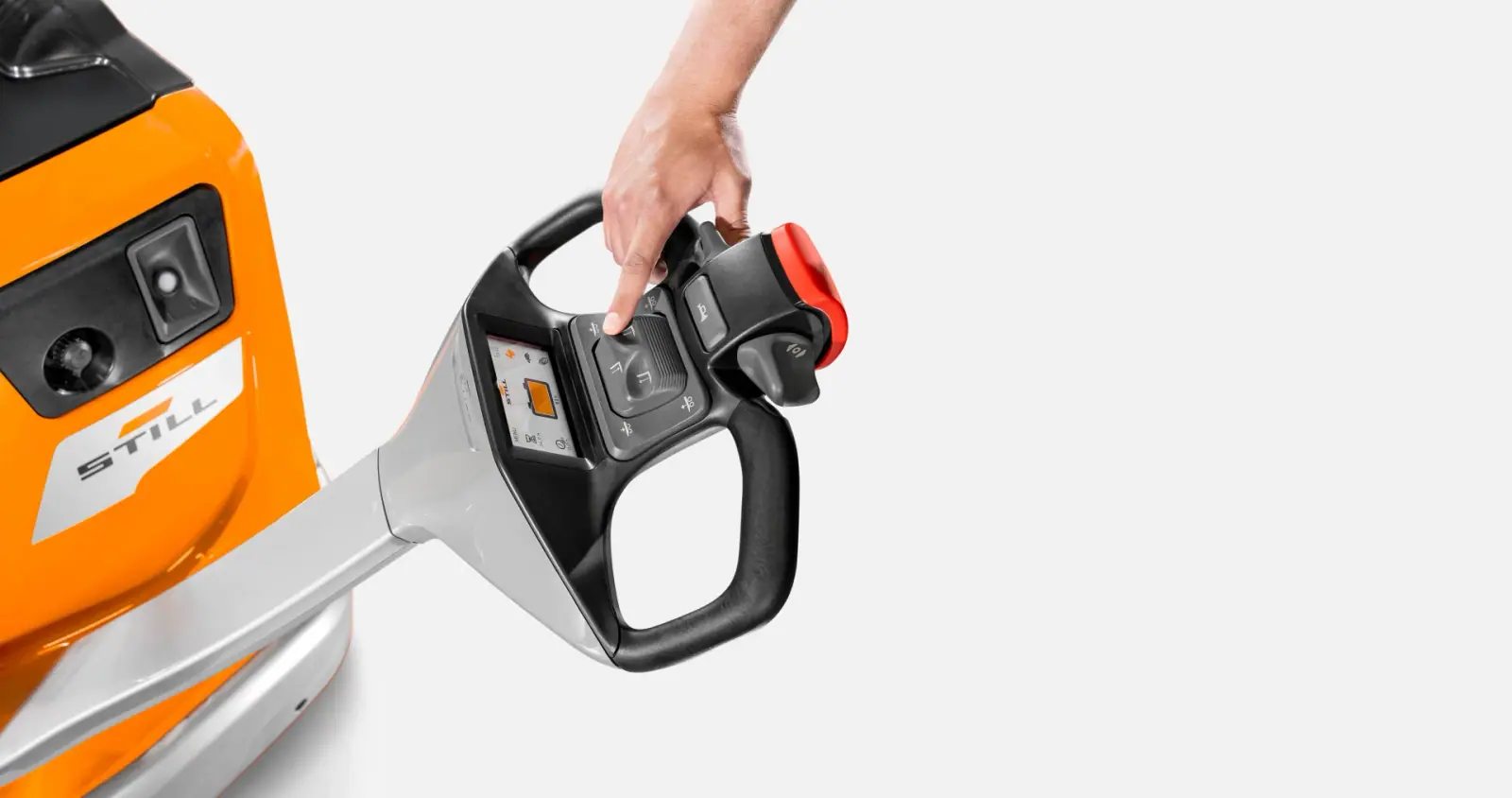

Opsiyonel dokunmatik ekranlı dümen başlığının tek elle kullanımı -

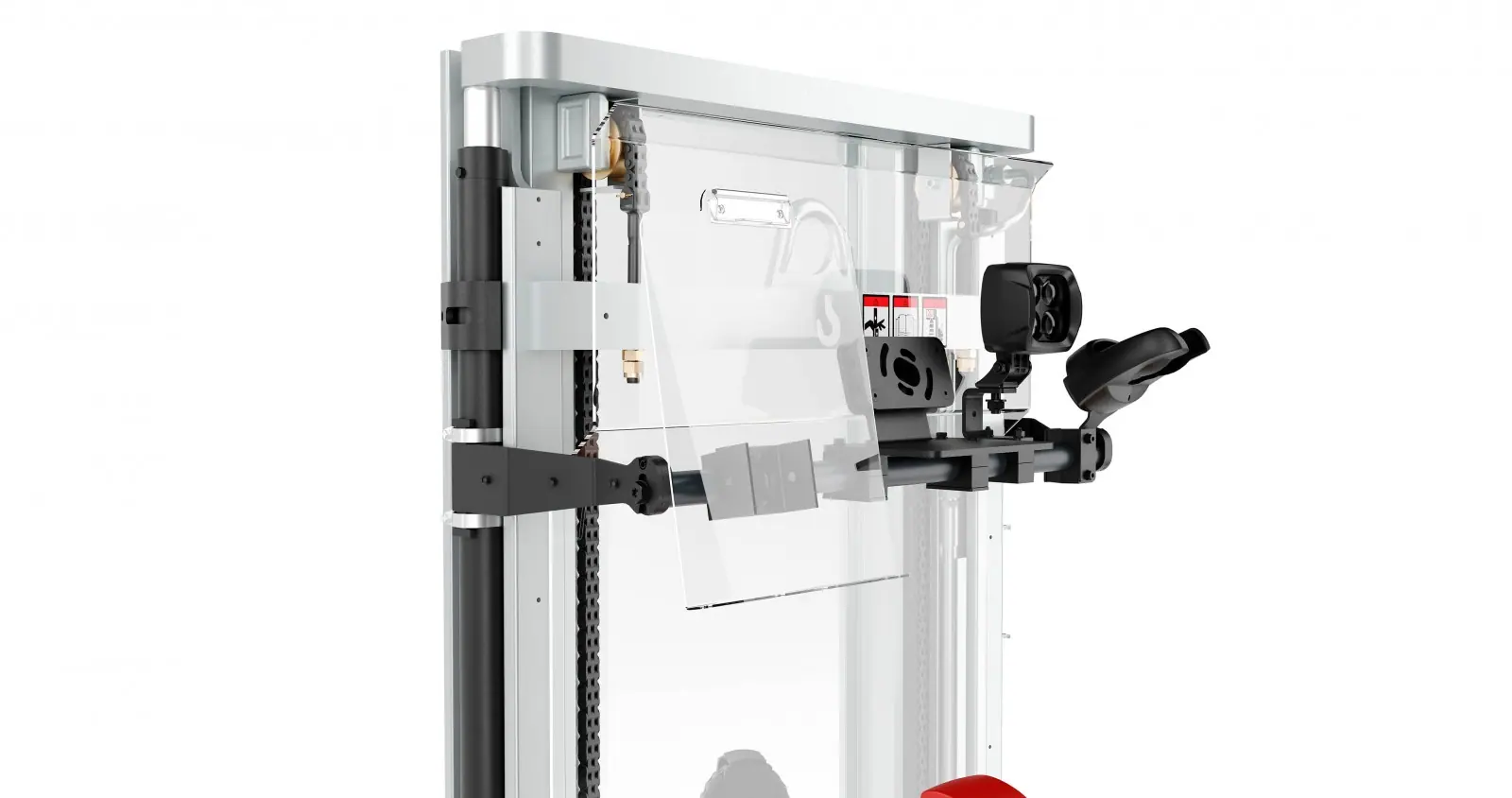

EXV 10C-16C direğindeki aksesuar barına takılmış tarayıcı tutucu ve yazı altlığı
Merak edilenler
STILL EXV 16C hakkında sorular
STILL EXV 16C ile çift palet taşınabilir mi?
Evet, EXV 16(i)C D versiyonunda. STILL veri sayfasına göre bu versiyonda bir palet çatallarda, diğeri tekerlek kollarında taşınır; çift palet kapasitesi 600 + 800 kg, ilk kaldırmadaki kapasite 1.600 kg'dır. Çift katlı versiyon yalnızca belirli asansör tipleri ve yükseklikleriyle uyumludur.
EXV 16C'de hangi akü kullanılır, nasıl değiştirilir?
Standart donanımda yaklaşık 195 kg ağırlığında 24 V 2PzS-B 200 Ah akü vardır; STILL Li-Ion akü opsiyoneldir. Akü standart olarak vinçle değiştirilir. STILL donanım tablosunda yandan rulolu akü değiştirme sistemi serideki modellerden yalnızca EXV 16C için opsiyon olarak yer alır.
EXV 16C ile EXV 16 aynı model mi?
Hayır. EXV 16C kompakt EXV 10C-16C serisindedir; EXV 16 ise EXV 14-20 serisine ait, farklı şasili bir modeldir. STILL veri sayfasına göre EXV 16'da tripleks asansör 6.066 mm'ye kadar çıkar. Dynamic Load Control ve Curve Speed Control de iki seriden yalnızca EXV 14-20'de sunulur.
