STILL EXV-SF 16
STILL EXV-SF 16, operatörün katlanır platform üzerinde durarak da sürebildiği, 1.600 kg nominal kapasiteli akülü bir istif makinesidir. STILL veri sayfasına göre tripleks asansörle 6.066 mm'ye kadar kaldırma yüksekliği seçilebiliyor; standart akü 24 V / 230 Ah, platform ve yan koruma kolları açıkken yüksüz hız 10 km/sa. Temel versiyonun yanında ilk kaldırmalı 16i ve çift kat taşıyan 16 D versiyonları da sunuluyor.
Öne çıkanlar
- 1.600 kg nominal kapasite (600 mm yük merkezi); 16i ve 16 D'de asansör kullanılmadan destek kollarında 2.000 kg
- Kaldırma yüksekliği asansör tipine göre 1.844–6.066 mm; tripleks seçenekler arasında 4.716 ve 5.466 mm de var
- 800 mm gövde genişliği; dönüş yarıçapı platform katlıyken 1.584 mm, açıkken 1.973 mm
- Standart 24 V / 230 Ah (2PzS) akü; isteğe bağlı 205 Ah veya 410 Ah STILL Li-Ion
- Sürüş motoru 2,3 kW, kaldırma motoru 3,2 kW; DIN EN 16796'ya göre 0,84 kWh/sa enerji tüketimi
STILL EXV-SF 16, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL akülü i̇stif modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Akülü İstif sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
EXV-SF serisi nasıl kullanılır?
EXV-SF'de operatör arka taraftaki katlanır platformda durur ve iki yandaki koruma kollarının arasında aracı dümenle sürer. Platform ve kollar kapatıldığında araç, yaya kumandalı bir istif makinesi gibi çalışır.
Kullanım konumuna göre azami hız
| Konum | Azami hız |
|---|---|
| Yaya modu (platform kapalı) | 4,0 km/sa |
| Platform açık, yan kollar kapalı | 6,0 km/sa |
| Platform ve yan kollar açık (yüksüz) | 10 km/sa |
Standart donanım
- Havalı süspansiyonlu platform: sürücünün ağırlığına göre ayarlanır
- Curve Speed Control: virajda hızı direksiyon açısına göre düşürür
- Elektrikli direksiyon (AC motorlu) ve oransal valf kumandası
İsteğe bağlı
- Yük kapasitesi göstergesi, kombi dümen
- Renkli dokunmatik ekranlı dümen kafası
- FleetManager filo modülü
Model kodları: 14, 16, 20 ve i / D ekleri
Model numarası nominal kapasiteyi gösterir: EXV-SF 16 1.600 kg, EXV-SF 20 2.000 kg kaldırır. Her kapasite sınıfı üç versiyonda sunulur.
Temel versiyon
EXV-SF 16
İlk kaldırma yok; yük yalnızca çatallarda taşınır.
i versiyonu
EXV-SF 16i
Destek kolları 110 mm ilk kaldırma yapar; asansör kullanılmadığında kollar üzerinde 2.000 kg taşınır.
D versiyonu
EXV-SF 20 D
Çift kat taşıma: biri kollarda, biri çatallarda olmak üzere 1.000 + 1.000 kg.
Kapasite sınıfları
14 · 16 · 20
1.400, 1.600 ve 2.000 kg.
Asansör seçenekleri ve kaldırma yükseklikleri
STILL teleskopik, HiLo ve tripleks asansör sunar; en yüksek kaldırma EXV-SF 14 ve 16'da 6.066 mm'dir.
| Model | Kaldırma yüksekliği aralığı |
|---|---|
| EXV-SF 14 / EXV-SF 16 | 1.844–6.066 mm |
| EXV-SF 20 | 2.684–4.476 mm |
- Teleskopik: 150 mm serbest kaldırmalı dubleks
- HiLo: daha yüksek serbest kaldırmalı dubleks
- Tripleks: en yüksek kaldırma
Yük kapasitesi göstergesi (opsiyon)
O anki kaldırma yüksekliğini ve buna karşılık gelen artık kapasiteyi asansöre takılan renk kodlu etiketlerle gösterir.
Asansör seçerken
Raf yüksekliğinin yanında kapı ve tavan geçişleri için asansörün kapalı yüksekliğini de hesaba katın.
Akü, şarj ve enerji tüketimi
Seri 24 V ile çalışır. EXV-SF 14 ve 16'da standart akü 230 Ah, EXV-SF 20'de 345 Ah'dir.
| Model | Standart akü | Li-Ion (opsiyon) |
|---|---|---|
| EXV-SF 14 / 16 | 230 Ah (2PzS) | 205 Ah ve 410 Ah |
| EXV-SF 20 | 345 Ah (3PzS) | – |
Akü opsiyonları
- 375 Ah'ye kadar akü bölmeleri
- Değişim sehpasıyla yandan makaralı akü değişimi
- Vinçle değişimli versiyon için yerleşik şarj cihazı
- 500 Ah'ye kadar makaralı akü bölmesi (yalnızca 14 ve 16)
Enerji
- Sürüş programları: ECO, BOOST ve Blue-Q
- Blue-Q: enerji tüketimini %7'ye kadar azaltır
- Tüketim (DIN EN 16796): modele göre 0,80–0,95 kWh/sa
Hangi işler için uygun?
EXV-SF, ön depolama alanından raf sistemine uzanan uzun taşıma yollarında platform sayesinde operatörü yürümekten kurtarır.
- Uzun taşıma yolları: ayakta durma platformu hız ve konfor sağlar
- Çift kat taşıma: D versiyonları üst üste istiflenemeyen yükleri iki kat halinde tek seferde taşır
- Rampa geçişleri: i ve D versiyonları için veri sayfası daha yüksek tırmanma değerleri verir
Serinin üst sınırı
En yüksek kaldırma 6.066 mm'dir (EXV-SF 14 ve 16, tripleks). Daha yüksek raf seviyeleri bu serinin kapsamı dışındadır.
Manlift'ten satış, kiralama ve servis
STILL ARSER yetkili bayi · Manisa Yunusemre
Asansör tipi, akü ve versiyon (temel, i, D) seçimini raf yüksekliği, koridor genişliği ve vardiya düzeninize göre teklif aşamasında birlikte netleştirelim.
- Sıfır ve 2. el satış
- Kiralama
- Servis ve yedek parça
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 1.600 kg |
| Yük merkezi | 600 mm |
| İlk kaldırmada kapasite (16i / 16 D) | 2.000 kg (asansör kullanılmadığında, destek kollarında) |
| Çift kat taşıma (16 D) | 1.000 kg + 1.000 kg |
| İlk kaldırma (16i / 16 D) | 110 mm |
| Kaldırma yüksekliği (asansör) | 1.844 – 6.066 mm (asansör tipine göre; veri sayfasındaki asansör tablosu 16 ve 16i için) |
| Kaldırma yüksekliği, asansör tipine göre | Teleskopik 1.844–4.644 mm; HiLo 1.844–4.144 mm; tripleks 3.516 / 4.266 / 4.716 / 5.016 / 5.316 / 5.466 / 5.616 / 6.066 mm. Veri sayfası dipnotuna göre kapalı yüksekliği 1.415 ve 1.665 mm olan teleskopik/HiLo asansörler ile 3.516 mm'lik tripleks asansör, vinçle değişimli 2PzS/3PzS akü tepsisiyle sunulmuyor. |
| Asansör tipi | Teleskopik (dubleks), HiLo (serbest kaldırmalı dubleks) veya tripleks |
| Asansör kapalı yüksekliği (h1) | 1.415 – 2.815 mm (asansöre göre) |
| Enerji ve tahrik | |
| Akü | 24 V / 230 Ah (2PzS, standart; akü ağırlığı yaklaşık 212 kg) |
| Akü seçenekleri | Vinçle değişim için 250 Ah'ye kadar akü bölmesi standart; isteğe bağlı 375 Ah'ye kadar vinçle veya değişim sehpasıyla yandan makaralı değişimli akü bölmesi, 500 Ah'ye kadar makaralı bölme, 205 Ah veya 410 Ah STILL Li-Ion |
| Motor | Sürüş 2,3 kW (S2 60 dk), kaldırma 3,2 kW (S3 %15), AC sürüş kontrolü |
| Enerji tüketimi (DIN EN 16796) | 0,84 kWh/sa |
| Ölçüler ve manevra | |
| Lastik | Poliüretan: tahrik tekeri Ø230 × 90 mm; yük tekerleri Ø85 × 85 mm (tekli) veya Ø85 × 60 mm (ikili/tandem); destek tekeri Ø150 × 50 mm |
| Araç ölçüleri (U×G×Y) | 1.993 mm (platform katlı) / 2.401 mm (platform açık) × 800 mm × 1.415–2.815 mm (asansöre göre); uzunluk teleskopik/HiLo asansör ve 2PzS aküyle, tripleks asansörde +26 mm, 3PzS aküyle +75 mm |
| Çatal ölçüleri | 55 × 182 × 1.150 mm |
| Dönüş yarıçapı | 1.584 mm (platform katlı) / 1.973 mm (platform açık) |
| Koridor genişliği (800×1200 palet, uzunlamasına) | 2.406 mm (platform katlı) / 2.795 mm (platform açık) |
| Servis ağırlığı (akü dahil) | 1.258 kg (16) / 1.229 kg (16i) / 1.262 kg (16 D), h1 = 1.915 mm teleskopik asansörle |
| Performans ve kullanım | |
| Sürüş hızı | Platform ve yan koruma kolları açık: 8,0 / 10,0 km/sa yüklü/yüksüz (16 D yüklü: 7,0 km/sa); platform açık, yan kollar kapalı: 6,0 km/sa; yaya modu: 4,0 km/sa |
| Kaldırma / indirme hızı | Kaldırma 0,15 / 0,30 m/s, indirme 0,40 / 0,35 m/s (yüklü/yüksüz) |
| Tırmanma kabiliyeti | %9,2 yüklü/yüksüz (16; yuvarlatılmamış kenarlı rampada geometrik sınır); %10 yüklü / %22 yüksüz (16i, 16 D) |
| Ses seviyesi (sürücü kulağında) | ≤ 66 dB(A) |
Son güncelleme:
EXV SF16 görselleri
-

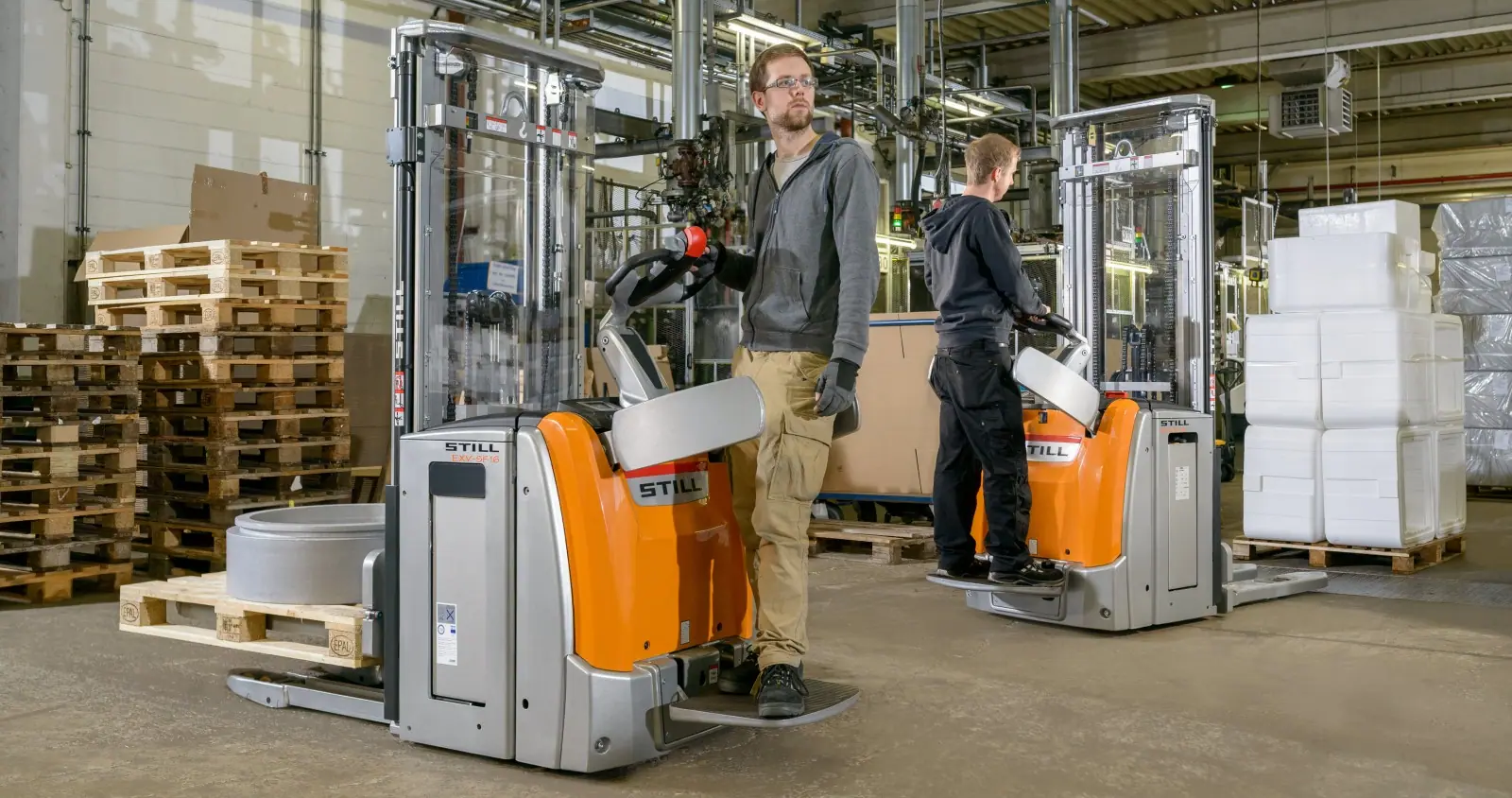

Üretim alanında STILL EXV-SF 16 (gövde rozetli); operatör platformda, yan koruma kollarının arasında; arka planda ikinci bir EXV-SF -

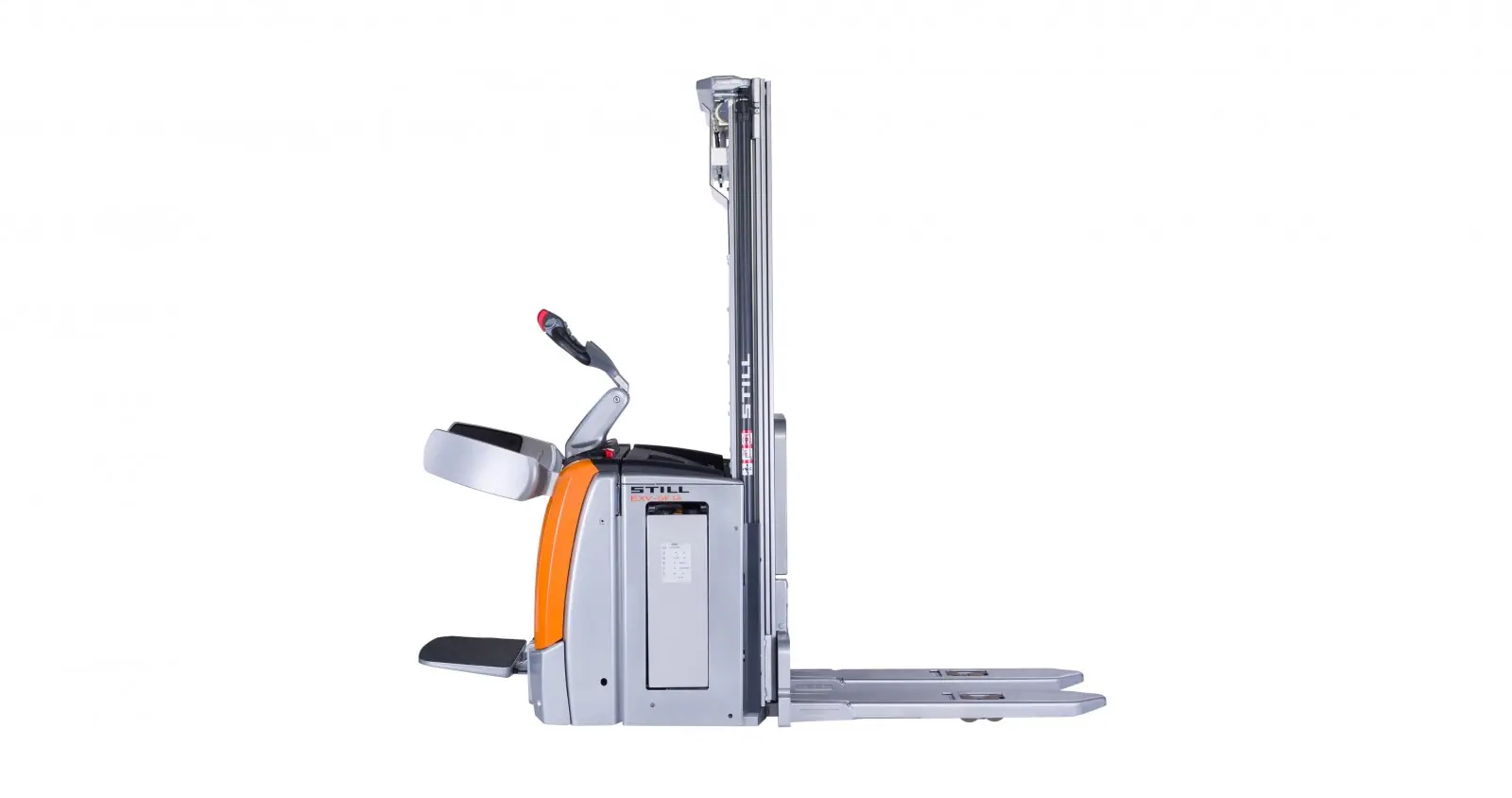

STILL EXV-SF yandan stüdyo görünümü, sürücü platformu açık (seri görseli) -

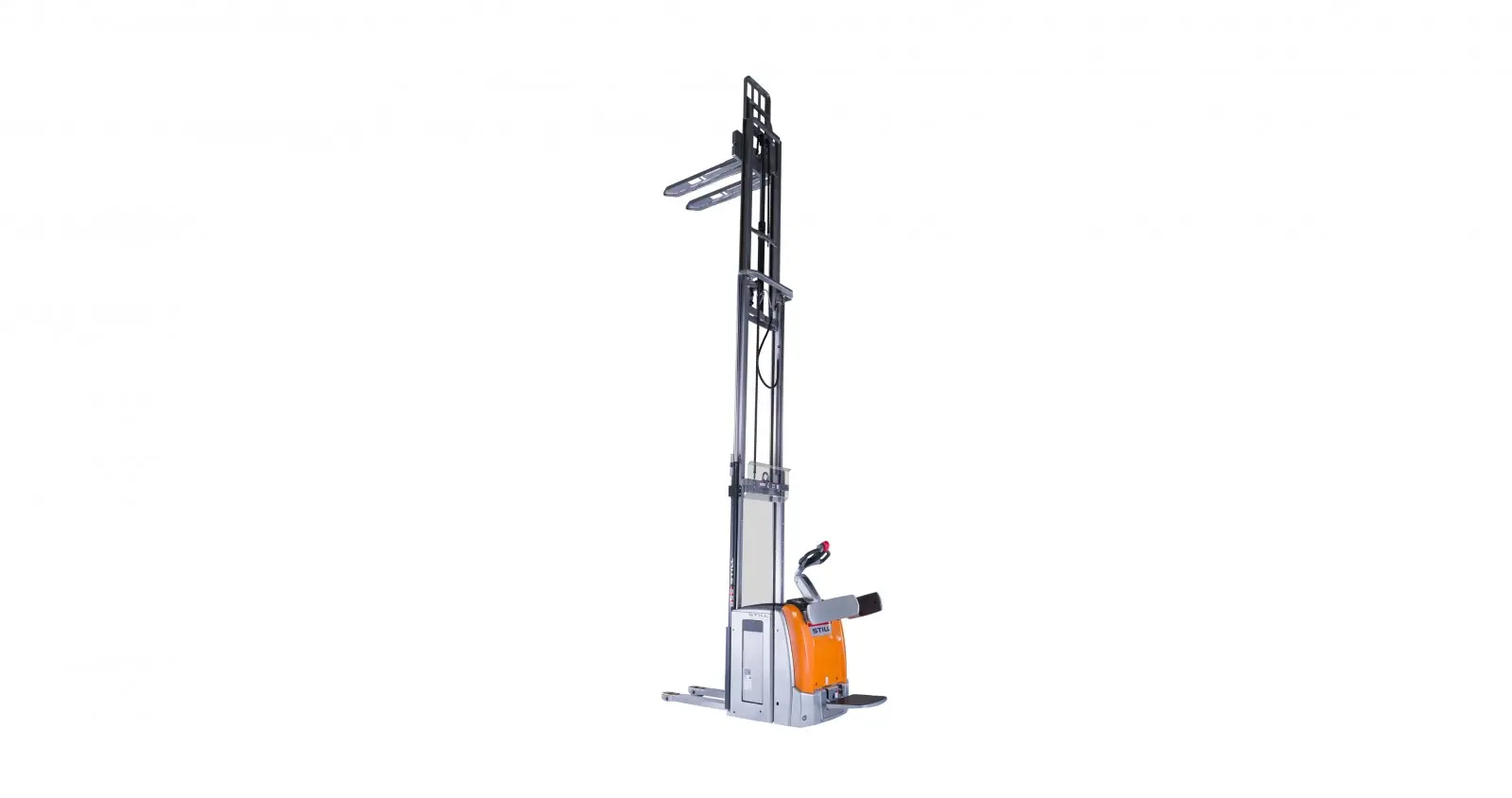

STILL EXV-SF, asansör ve çatallar kaldırılmış halde, stüdyo görünümü (seri görseli) -

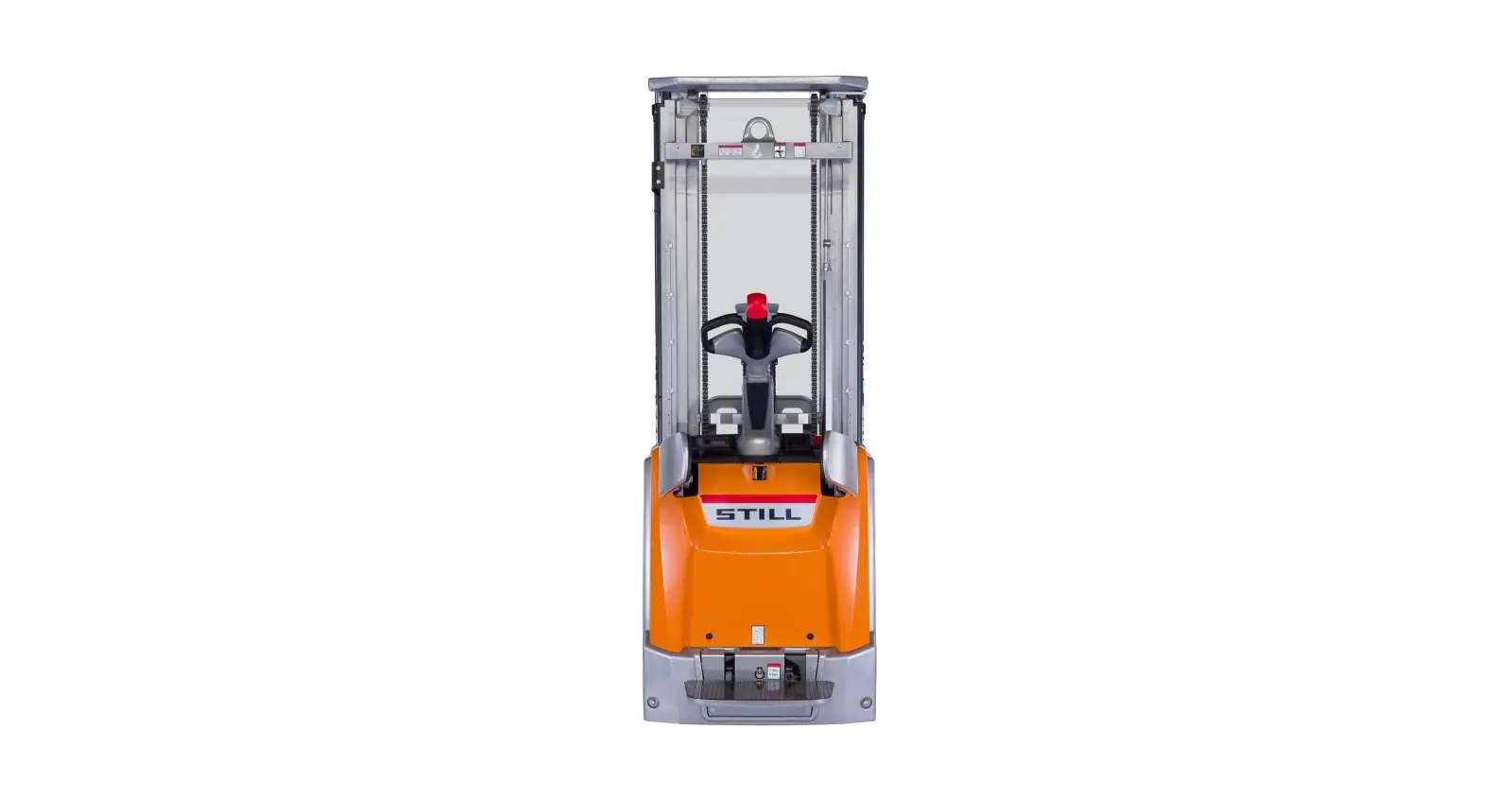

STILL EXV-SF arkadan stüdyo görünümü: dümen, yan koruma kolları ve sürücü platformu -

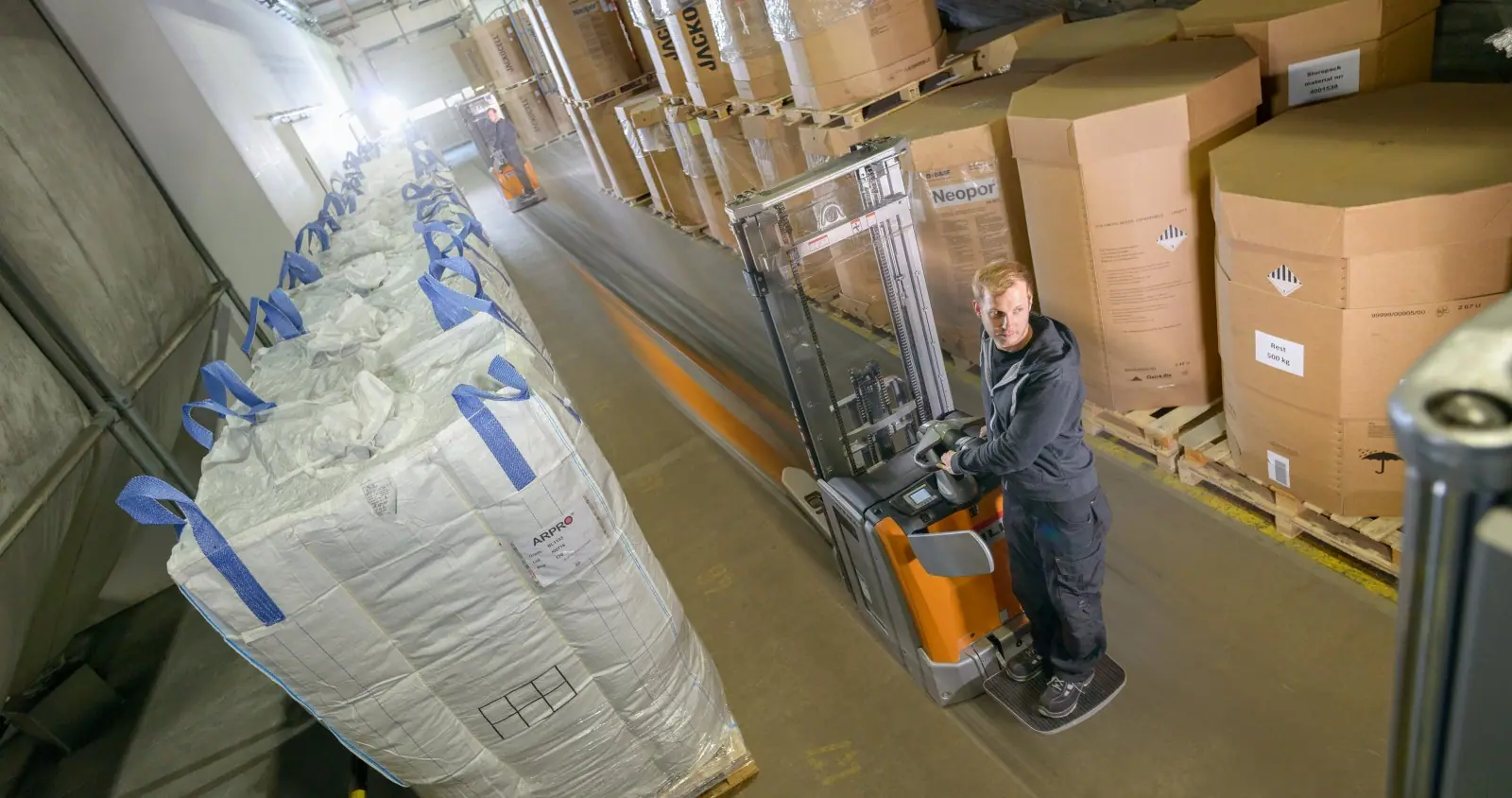

Depo koridorunda platform üzerinde sürülen STILL EXV-SF -

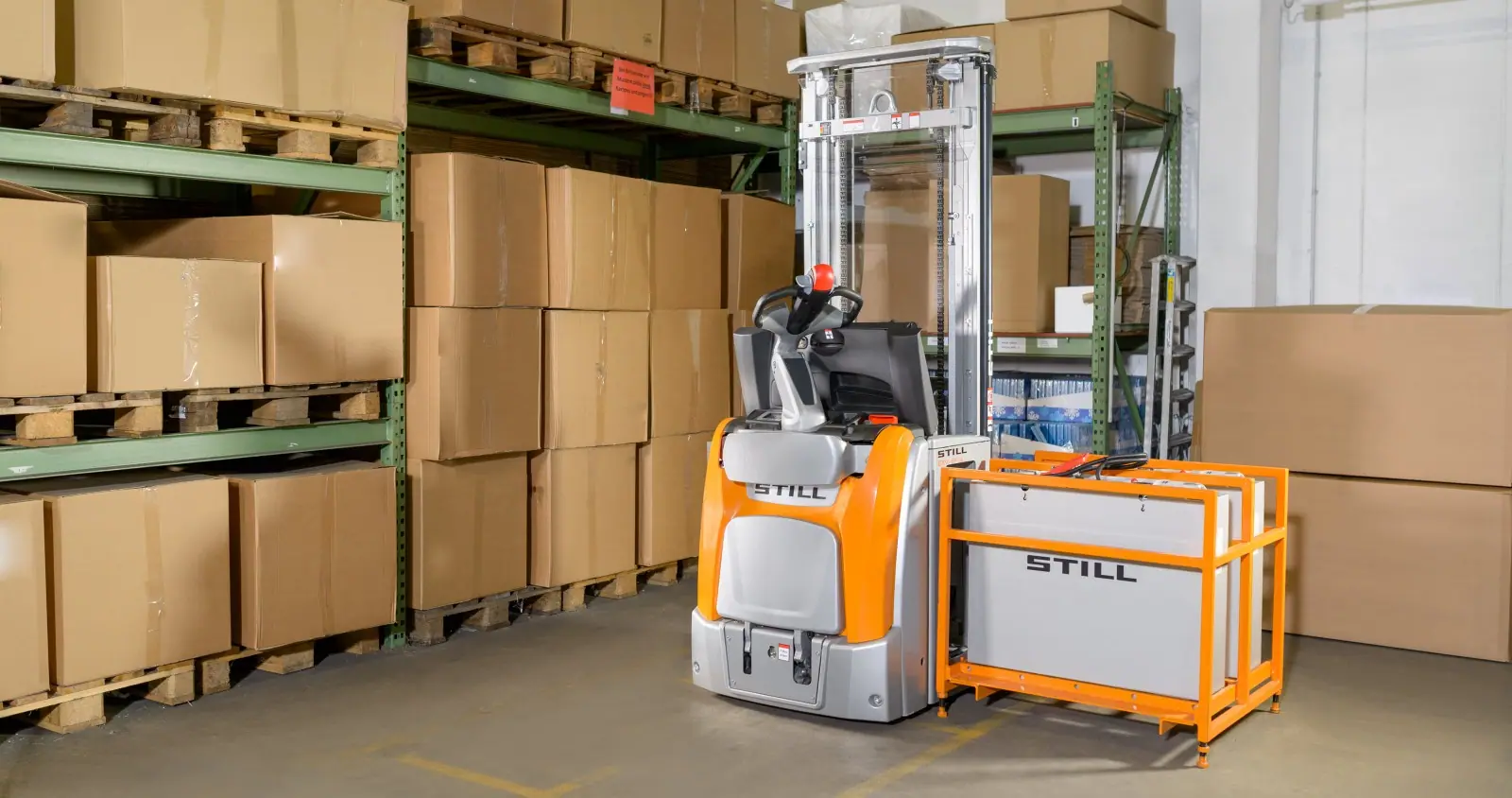

STILL EXV-SF'de değişim sehpası ile yandan akü değişimi -

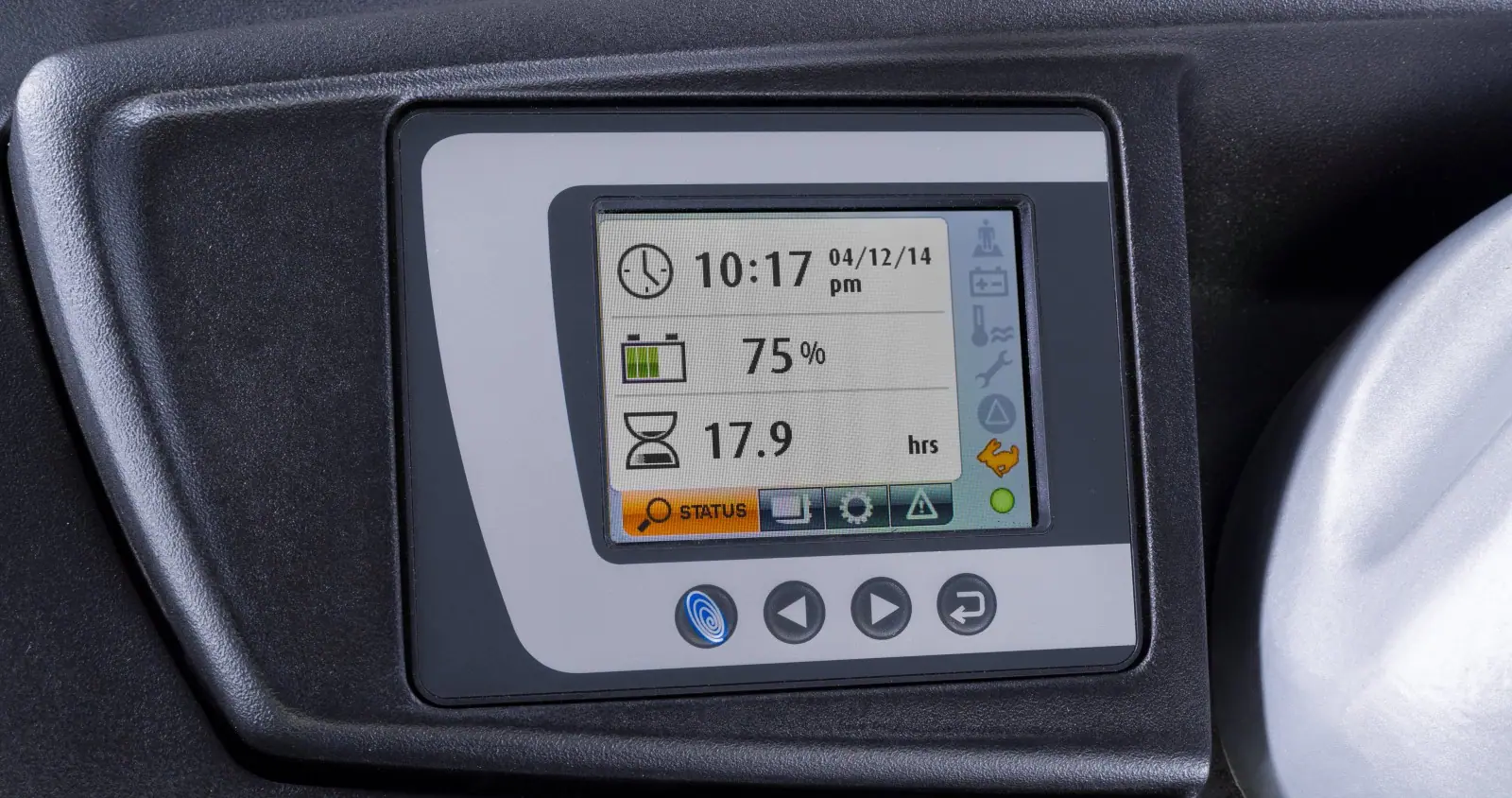

STILL EXV-SF renkli ekranı: saat, akü şarj durumu ve çalışma saati -

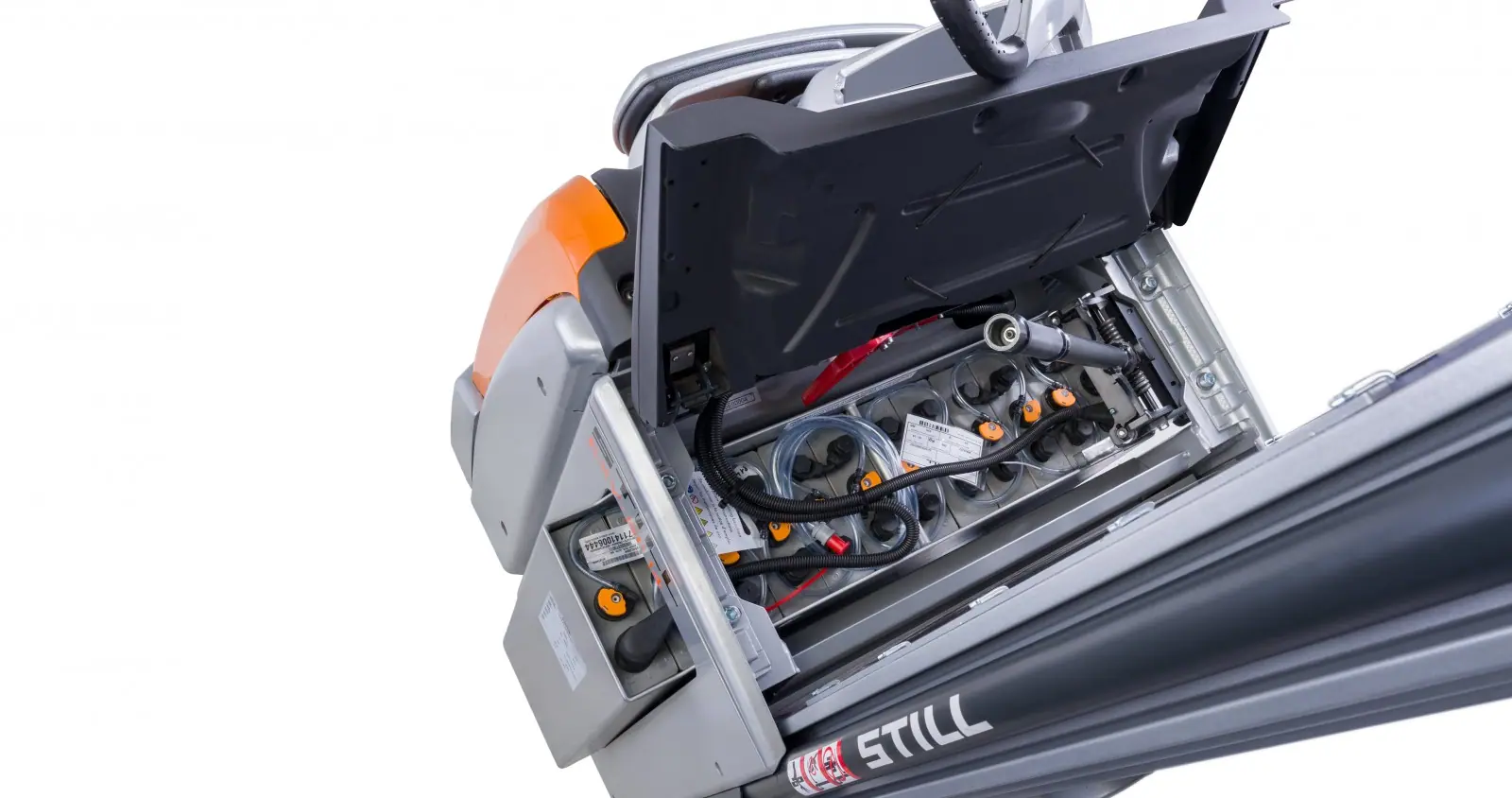

STILL EXV-SF akü bölmesi, kapak açık (akü bakımı)
Merak edilenler
STILL EXV-SF 16 hakkında sorular
EXV-SF 16 en fazla kaç mm kaldırır?
STILL veri sayfasına göre en yüksek değer tripleks asansörle 6.066 mm; bu konumda asansörün açık yüksekliği 7.152 mm. Teleskopik asansörde 4.644 mm'ye, HiLo asansörde 4.144 mm'ye kadar seçenek var. Yüksek kaldırmada izin verilen yük nominal kapasitenin altına inebileceği için seçilen asansörün artık kapasite değeri ayrıca kontrol edilmelidir.
EXV-SF 16, 16i ve 16 D arasındaki fark nedir?
16 temel versiyondur ve ilk kaldırması yoktur. 16i'de destek kolları 110 mm kalkar; asansör kullanılmadığında kollar üzerinde 2.000 kg taşınabilir ve kollar kalkıkken dingil ortasındaki yerden yükseklik 110 mm'ye çıkar. 16 D çift kat taşıma içindir; kollarda ve çatallarda 1.000 + 1.000 kg taşır. 16 D'nin dingil mesafesi daha uzundur (1.511 mm) ve dönüş yarıçapı kollar kalkıkken platform katlı 1.707 mm, platform açık 2.094 mm'dir.
Rampalı alanlarda EXV-SF 16 versiyonları arasında fark var mı?
Evet. Veri sayfası temel EXV-SF 16 için yüklü ve yüksüz %9,2 tırmanma değeri veriyor ve bunun yuvarlatılmamış kenarlı rampalardaki geometrik sınır olduğunu belirtiyor. İlk kaldırmalı 16i ve 16 D için değer yüklü %10, yüksüz %22. Rampa geçişi olan alanlarda bu fark versiyon seçiminde dikkate alınmalıdır.
