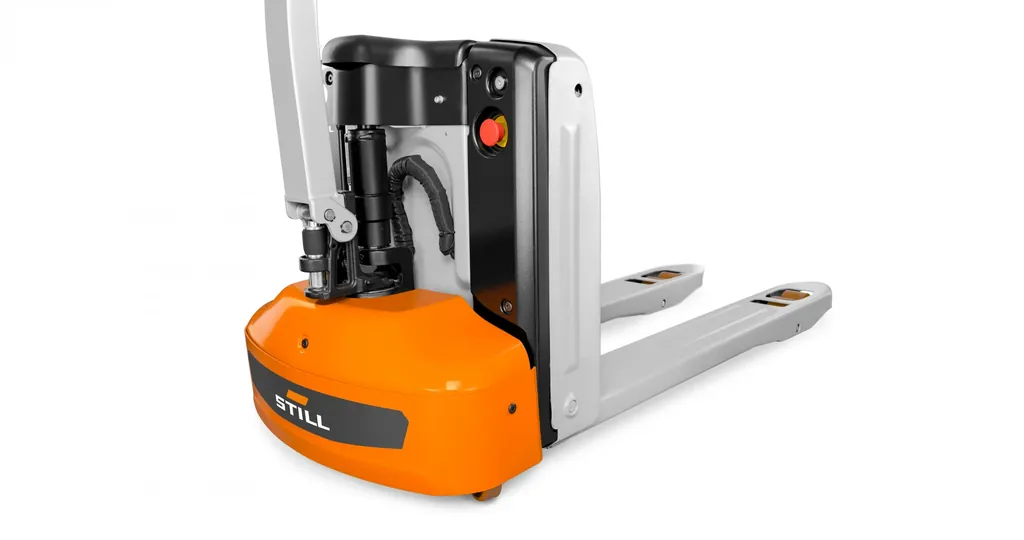

STILL ECH 15
STILL ECH 15, 1.500 kg kapasiteli, yaya kumandalı bir akülü transpalettir; 48 V lityum iyon aküyle çalışır ve şarj cihazı araca entegredir. Ortadaki tahrik tekerleğinin iki yanında standart destek tekerlekleri bulunur; STILL aracın akü dahil ağırlığını 180 kg, yüksüz sürüş hızını 5,5 km/sa olarak verir. asma katlarda, yük asansörlerinde ve kaldırma platformlu kamyonla yapılan taşımalarda kullanılabilir.
Öne çıkanlar
- 1.500 kg nominal kapasite (600 mm yük merkezi); kaldırma yüksekliği 115 mm
- 48 V Li-Ion akü: 20 Ah standart, 30 Ah seçenek; 200 / 300 dakikaya kadar çalışma ve 3 saat şarj süresi
- Yerleşik şarj cihazı standarttır; araç doğrudan prize takılarak ara şarj edilebilir
- Tahrik tekerleğinin iki yanında Ø74×30 mm destek tekerlekleri; tırmanma kabiliyeti yüklü %8, yüksüz %20
- 5,0 / 5,5 km/sa sürüş hızı (yüklü/yüksüz); ekran akü durumunu ve çalışma saatini gösterir
STILL ECH 15, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL akülü transpalet modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Akülü Transpalet sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
ECH 12, ECH 15 ve ECH 15C arasındaki farklar
Üç modelin temel farkı akü sistemindedir: ECH 12 ve ECH 15C 24 V, ECH 15 ise 48 V lityum-iyon akü kullanır. Yerleşik şarj cihazı yalnızca ECH 15'te bulunur.
| Model | Kapasite | Li-Ion akü | Servis ağırlığı | Hız (yüklü / yüksüz) | Gösterge | Şarj |
|---|---|---|---|---|---|---|
| ECH 12 | 1.200 kg | 24 V / 20 Ah | 130 kg | 4,0 / 4,5 km/sa | Çok fonksiyonlu ekran | Harici |
| ECH 15 | 1.500 kg | 48 V / 20–30 Ah | 180 kg | 5,0 / 5,5 km/sa | Ekran; destek tekerlekleri | Yerleşik |

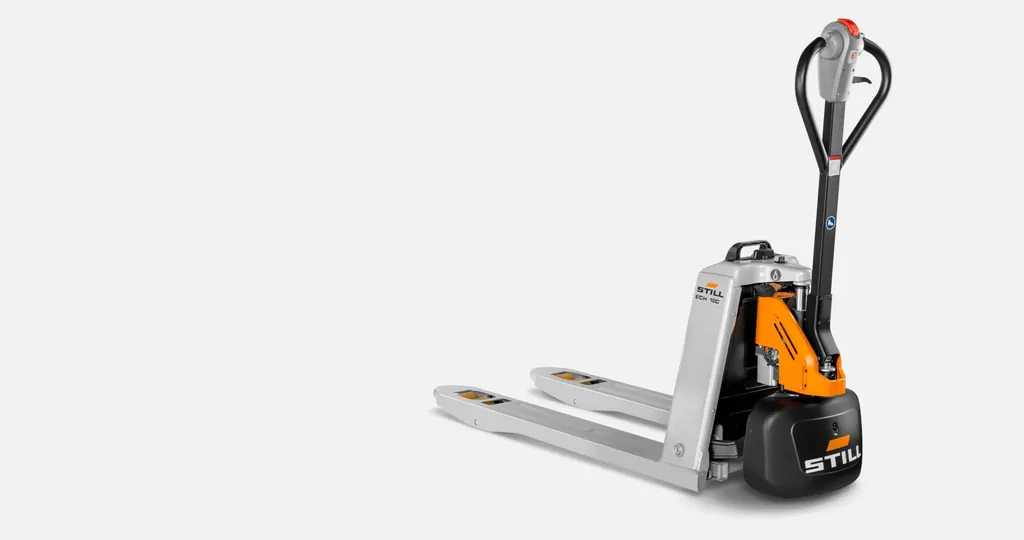

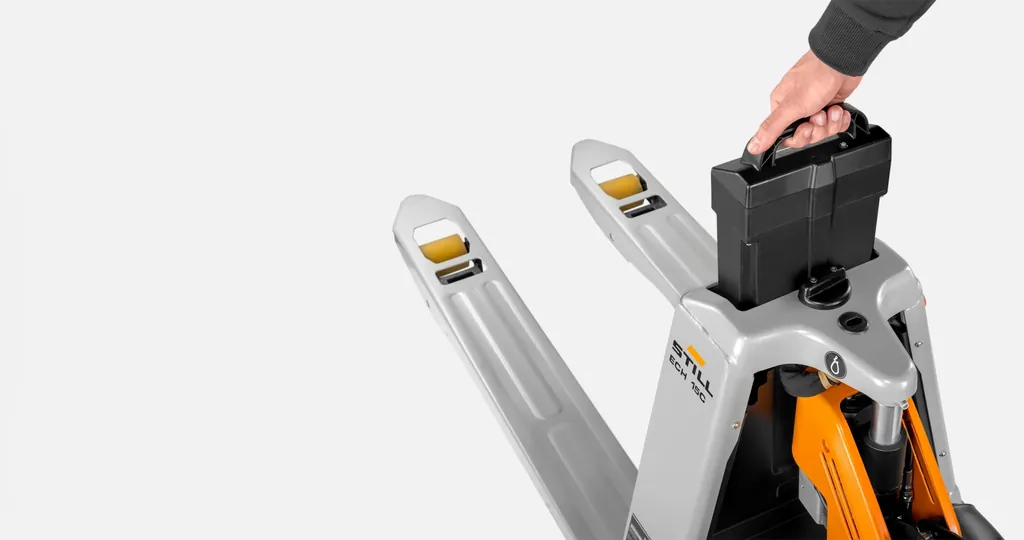

| ECH 15C | 1.500 kg | 24 V / 20 Ah (çıkarılabilir) | 115 kg | 4 / 4,5 km/sa | LED akü göstergesi | Harici |
ECH 12 artık güncel listede yok
1.200 kg sınıfındaki güncel STILL modeli ECH 12C'dir. ECH 12C ile ECH 15C, yalnızca nominal kapasiteleri farklı olan ikiz modellerdir.

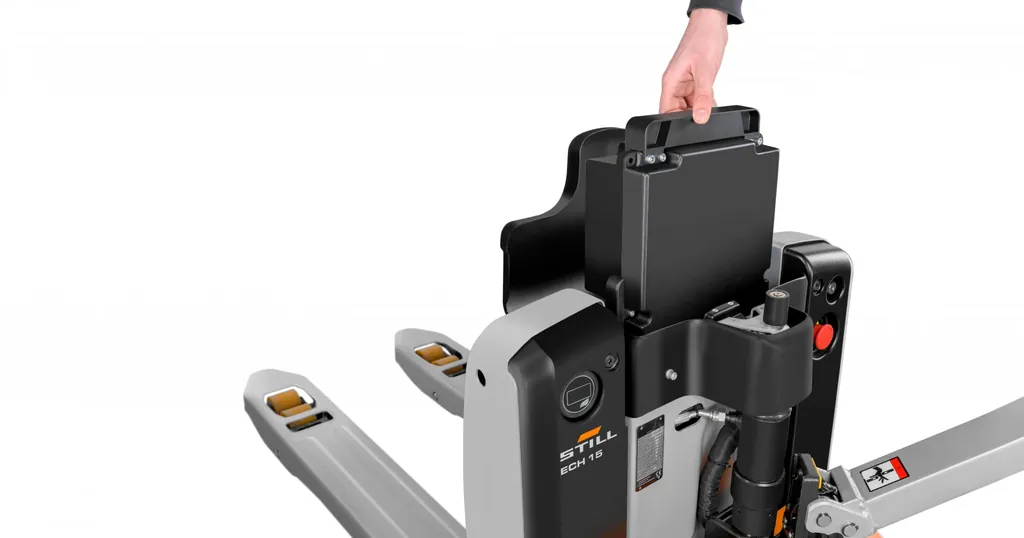

Lityum-iyon akü ve şarj
ECH ailesinin tamamında bakım gerektirmeyen lityum-iyon akü kullanılır; akü kısa molalarda ara şarj edilebilir ve akü yönetim sistemi araçla etkileşim hâlinde çalışır.
| Model | Şarj süresi (standart şarj cihazı) | Çalışma süresi |
|---|---|---|
| ECH 12 | 2 saat | 120 dakikaya kadar |
| ECH 15C | 2 saat | 120 dakikaya kadar |
| ECH 15 | 3 saat | 200 veya 300 dakikaya kadar (akü kapasitesine göre) |
Kullanım alanları
ECH modelleri kompakt ölçüleriyle dar koridorlarda, sıkışık alanlarda ve kısa, düz güzergâhlarda yatay yük taşıma için idealdir.
STILL'in örnek gösterdiği kullanım yerleri
- Yük asansörleri ve asma katlar
- Satış alanları ve raf koridorları
- Kamyonun kaldırma platformu üzerinden yükleme-boşaltma
Rampalı güzergâhlar: tırmanma kabiliyeti
| Model | Tırmanma (yüklü / yüksüz) |
|---|---|
| ECH 12 | %4 / %10 |
| ECH 15C | %6 / %16 |
| ECH 15 | %8 / %20 |
Azami eğimi aşmayın
STILL'in ECH 15 kullanım kılavuzu, aracın teknik verilerde belirtilen azami eğimden daha dik rampalarda kullanılmamasını ister. Güzergâhta rampa varsa modeli bu değerlere göre seçin.
Ergonomi ve güvenlik
Üç modelde de sağ ve sol elle kullanılabilen dümen kolu, kolay ulaşılan acil durdurma butonu ve hassas darbe plakası standarttır.
- Dümen kolu: kavraması kolay, iki elle kullanılabilir
- Acil durdurma butonu ve hassas darbe plakası: dar alanlarda güvenli çalışma
- Servis freni: elektromanyetik
- Gösterge: ECH 12 / 15'te akü durumu ve çalışma saatini gösteren çok fonksiyonlu ekran; ECH 15C'de üç renkli LED
- Sürünme hızı (ECH 15C): dümen dik konumdayken dar alanda yavaş manevra
- Sıfır egzoz emisyonu: akülü tahrik
Manlift'ten satış, servis ve kiralama
STILL ARSER yetkili bayi · Manisa Yunusemre
Model seçimi için şu bilgilerle teklif isteyin:
- Taşınacak yükün ağırlığı ve palet tipi
- Güzergâh uzunluğu
- Rampa eğimi
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 1.500 kg |
| Yük merkezi | 600 mm |
| Kaldırma yüksekliği | 115 mm |
| Enerji ve tahrik | |
| Akü | Li-Ion, 48 V / 20 Ah (30 Ah seçenekli) |
| Akü ağırlığı | 10,5 kg |
| Şarj | Yerleşik şarj cihazı (standart), şarj süresi 3 saat; harici şarj cihazı opsiyonel |
| Çalışma süresi (STILL verisi) | 20 Ah ile 200 dakikaya, 30 Ah ile 300 dakikaya kadar |
| Motor | Tahrik 0,9 kW (S2 60 dk), kaldırma 0,8 kW (S3) |
| Enerji tüketimi (VDI döngüsü) | 0,239 kWh/sa |
| Ölçüler ve manevra | |
| Çatal yüksekliği (indirilmiş) | 80 mm |
| Lastik | Poliüretan |
| Tekerlek ölçüleri | Tahrik Ø210×70 mm, yük makarası Ø80×60 mm, destek tekerleği Ø74×30 mm |
| Araç ölçüleri (U×G×Y) | 1.550 × 620 × 1.200 mm (Y: dümen kolunun en üst konumu) |
| Dümen kolu yüksekliği, sürüş konumu (min./maks.) | 700 / 1.200 mm |
| Çatal ölçüleri | 50 × 150 × 1.150 mm |
| Toplam çatal genişliği | 540 mm (seçenek: 685 mm) |
| Dönüş yarıçapı | 1.390 mm |
| Koridor genişliği | 2.193 mm (1000×1200 palet enine), 2.046 mm (800×1200 palet boyuna); 12/2022 veri sayfası değeri |
| Servis ağırlığı | 180 kg (akü dahil) |
| Performans ve kullanım | |
| Kullanım | Yaya kumandalı (dümen kollu) |
| Sürüş hızı | 5,0 / 5,5 km/sa (yüklü/yüksüz) |
| Tırmanma kabiliyeti | %8 / %20 (yüklü/yüksüz) |
| Fren | Elektromanyetik |
| Ses basıncı seviyesi | <70 dB(A) |
Son güncelleme:
ECH15 görselleri
-

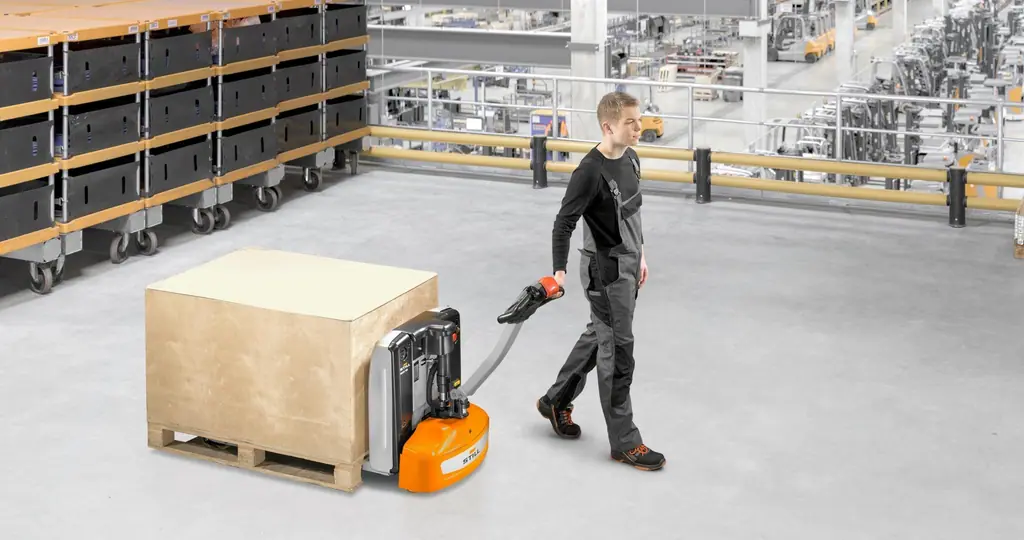

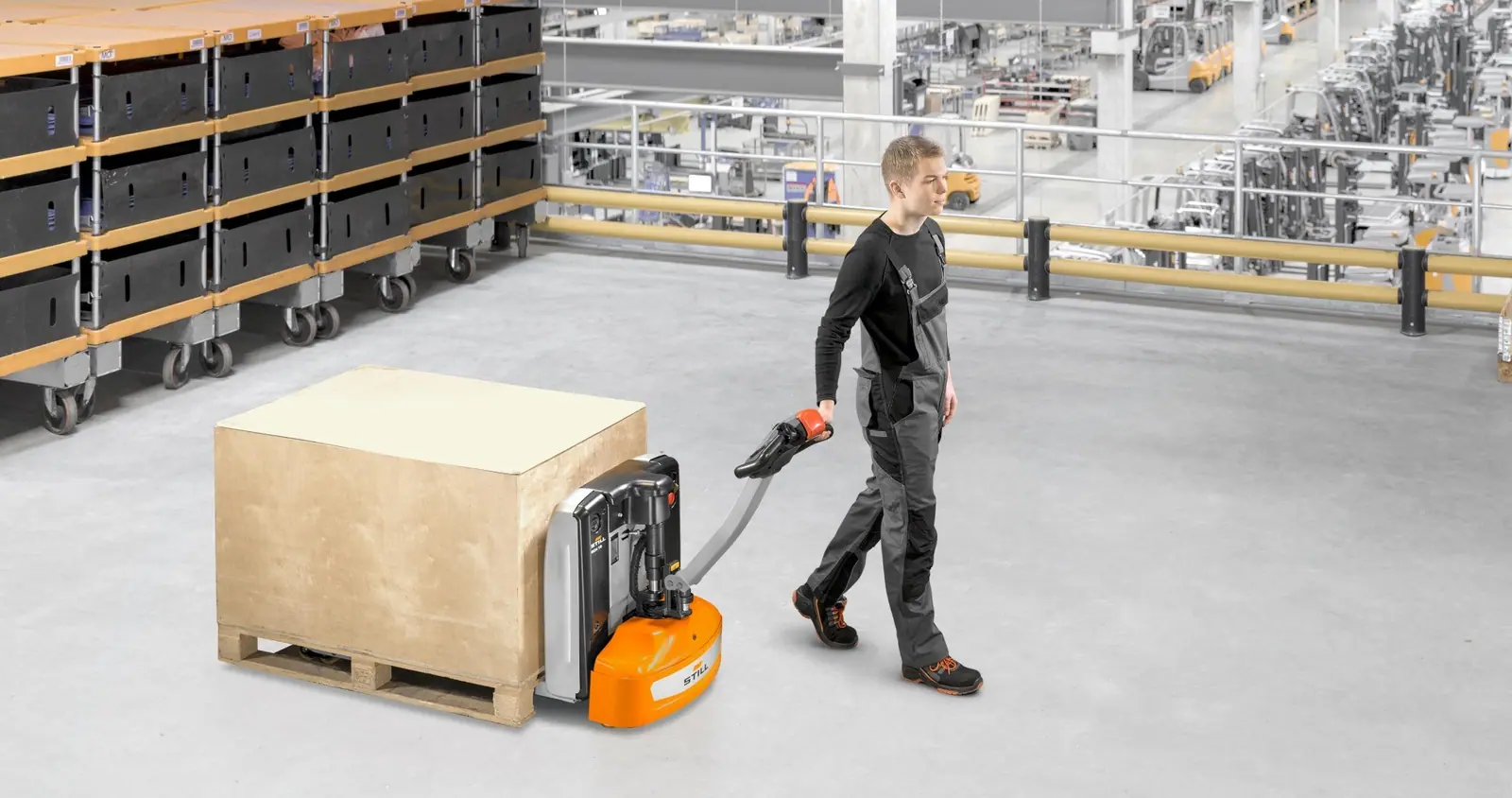

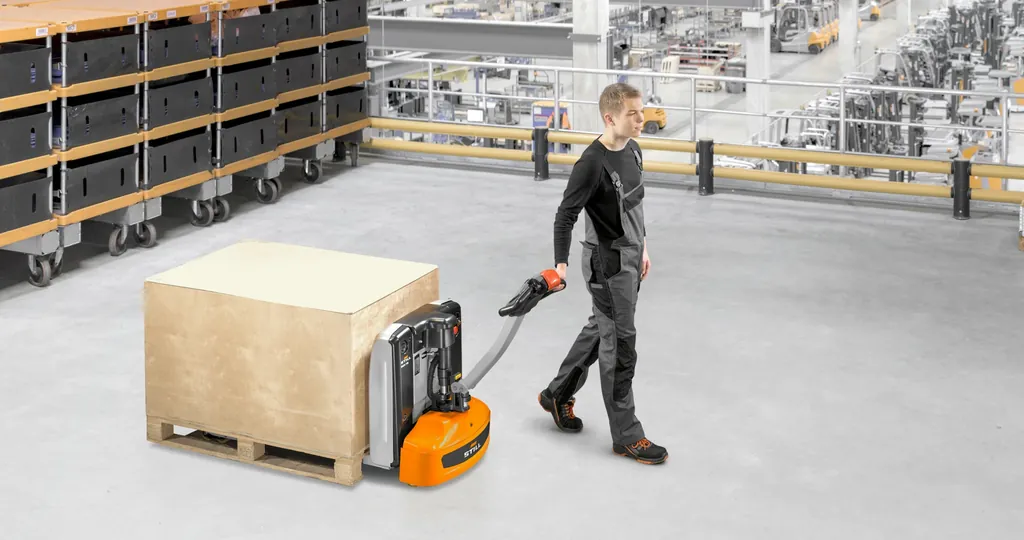

Operatör, STILL ECH 15 ile ahşap sandıklı paleti depo asma katında taşıyor -

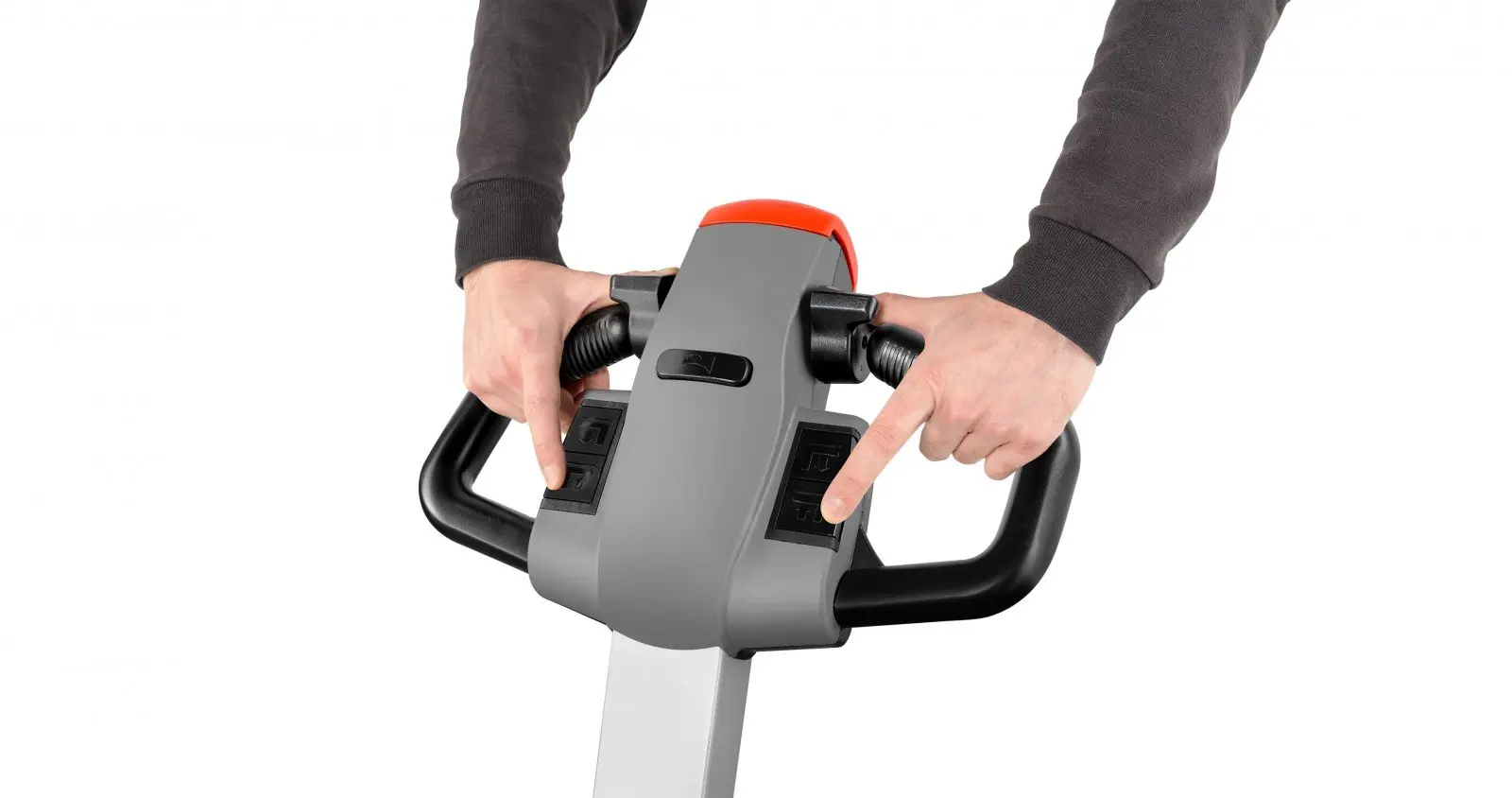

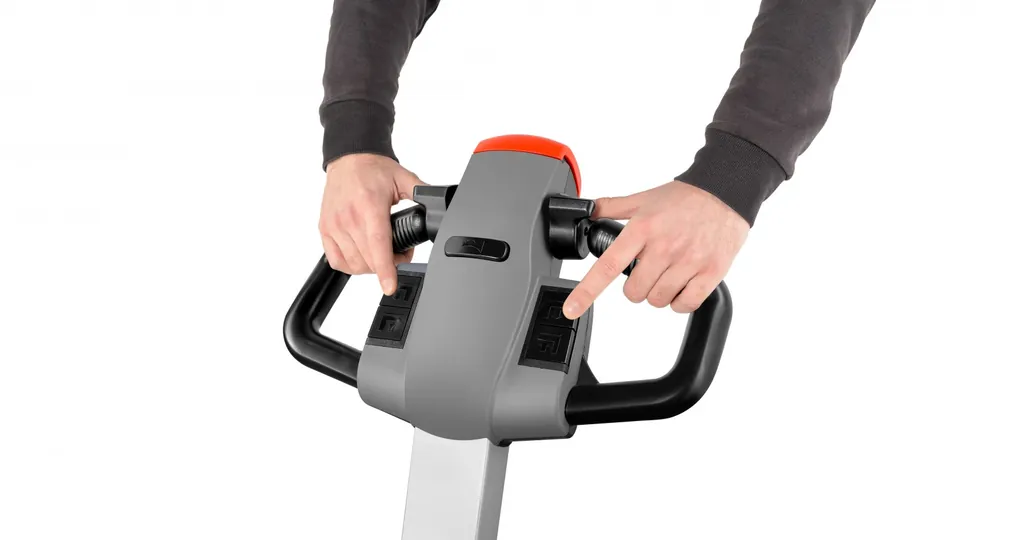

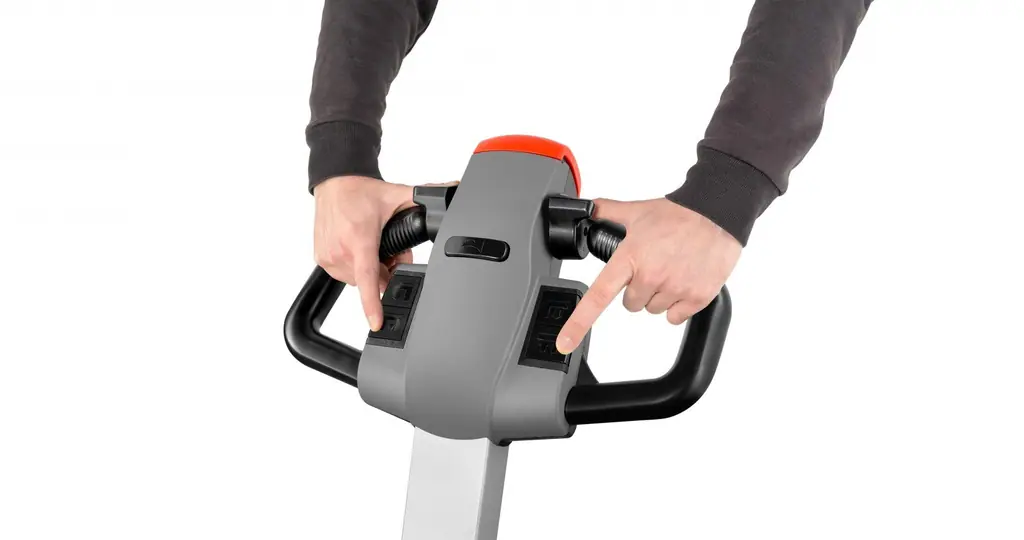

STILL ECH 15 dümen başlığı: iki elle kavrama ve kumanda düğmeleri -

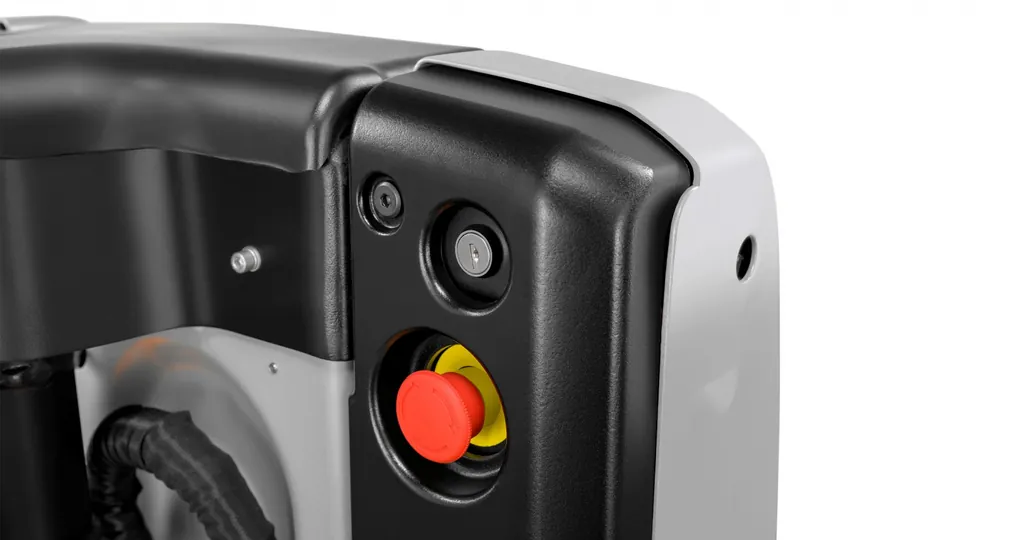

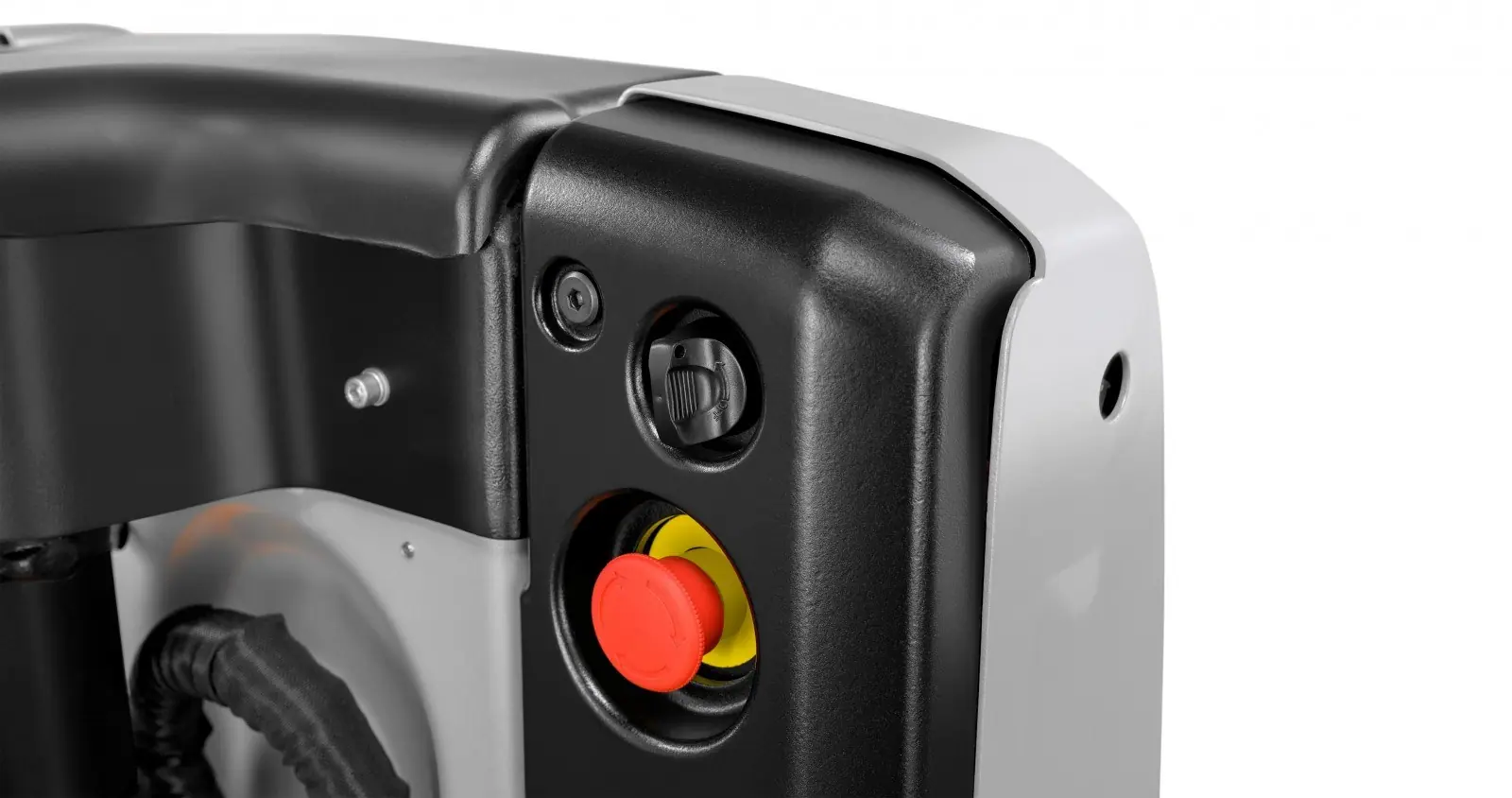

STILL ECH 15 gövdesindeki acil durdurma butonu, yakın plan -

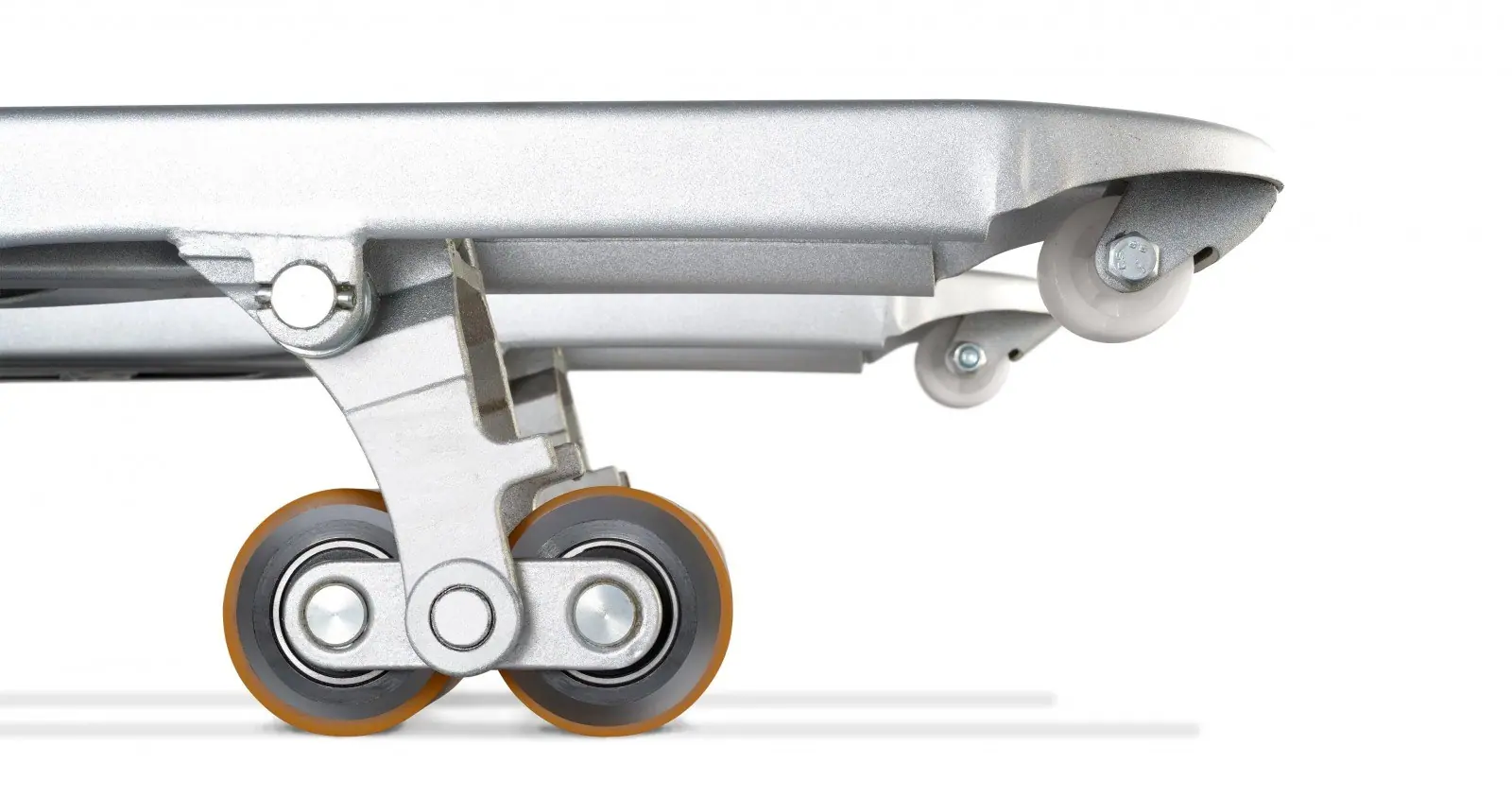

Çatal ucundaki ikili yük makaraları ve palete giriş makarası, yakın plan
Merak edilenler
STILL ECH 15 hakkında sorular
ECH 15 ile ECH 15C aynı araç mı?
Hayır. İki model de 1.500 kg taşır ve 115 mm kaldırır, ancak STILL verilerine göre yapıları farklıdır. ECH 15'te 48 V akü, yerleşik şarj cihazı, destek tekerlekleri ve çok fonksiyonlu ekran bulunur; ağırlığı 180 kg, yüksüz hızı 5,5 km/sa olarak verilir. ECH 15C ise 24 V çıkarılabilir akü ve harici şarj cihazı kullanır, 115 kg ağırlığındadır ve en fazla 4,5 km/sa hıza ulaşır.
ECH 15'in aküsü ne kadar sürede şarj olur, ne kadar çalışır?
STILL'in teknik veri sayfasına göre 48 V lityum iyon akü standart şarj cihazıyla 3 saatte dolar. Çalışma süresi 20 Ah aküyle 200 dakikaya, 30 Ah aküyle 300 dakikaya kadardır. Şarj cihazı araçta bulunduğu için araç mola aralarında doğrudan prize takılarak ara şarj edilebilir.
ECH 15 kamyon kaldırma platformuyla yükleme-boşaltmada kullanılabilir mi?
STILL, ECH 15'in kullanım alanları arasında kamyonla taşımayı ve kamyonun kaldırma platformu üzerinden yapılan yükleme-boşaltmayı sayar. Aracın akü dahil ağırlığı 180 kg'dır. Platformun taşıma sınırı, araç ile yükün toplam ağırlığına göre kontrol edilmelidir.
