Dizel Forklift · STILL RX 70 2,0–3,5 t
STILL RX 70-30
STILL RX 70-30, 500 mm yük merkezinde 3.000 kg nominal kapasiteye sahip, dizel-elektrik tahrikli bir karşı ağırlıklı forklifttir ve RX 70-20/35 serisinin 3 tonluk standart dizel versiyonudur. Motor gücü (45 kW) ve azami sürüş hızı (21 km/sa) RX70-25 ile aynıdır; buna karşılık dingil mesafesi 1.820 mm, servis ağırlığı 4.362 kg'dır, çatallar 50 mm kalınlığındadır ve çatal taşıyıcı ISO sınıf III A'dır. Tripleks asansörle 7.390 mm'ye kadar kaldırma yüksekliği seçilebilir.
Öne çıkanlar
- 500 mm yük merkezinde 3.000 kg nominal kapasite
- 50 × 100 × 1.000 mm çatal ve ISO 2328 sınıf III A çatal taşıyıcı
- 2.384 mm dönüş yarıçapı; çatallar dahil 3.702 mm toplam uzunluk
- EN 16796'ya göre 2,8 l/sa yakıt tüketimi
- Yüklü 24.000 N çeki kuvveti ve %28 tırmanma kabiliyeti (STILL veri sayfası)
STILL RX 70-30, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL dizel forklift modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Dizel Forklift sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
Dizel-elektrik tahrik nasıl çalışır?
RX 70-20/35'te motor gücü tekerleklere mekanik bir vites kutusuyla değil, elektrikli sürüş tahriki üzerinden ulaşır. STILL bu yapıyı hibrit teknoloji olarak adlandırır: düşük tüketim ve düşük gürültü.
- Dizel motor enerjiyi üretir.
- Enerji elektrikli sürüş tahrikine aktarılır.
- İki tahrik tekerleği birbirinden bağımsız kontrol edilir; araç rotasında kalır.
- STILL Performance System tahrik bileşenlerini ve çalışma fonksiyonlarını birlikte yönetir.
- Eşzamanlı hareket: sürüş sırasında kaldırma ya da eğme yapılabilir; hidrolik pompa gücü elektrikle ayarlanır
- Standart frenler: yağ banyosunda aşınmasız disk frenler, elektro-hidrolik park freni
- Bakım: sürüş, direksiyon ve kaldırma tahrikleri bakım gerektirmez; bileşenler toza ve kire karşı kapalıdır
Model kodları ne anlama gelir?
Model adındaki sayı nominal kapasiteyi gösterir: RX 70-25 2.500 kg, RX 70-30 3.000 kg kaldırır. "/600" eki 600 mm yük merkezini, "T" harfi LPG versiyonunu belirtir.
| Dizel versiyon | Kapasite | Yük merkezi |
|---|---|---|
| RX 70-20/600 | 2.000 kg | 600 mm |
| RX 70-25 | 2.500 kg | 500 mm |
| RX 70-25/600 | 2.500 kg | 600 mm |
| RX 70-30 | 3.000 kg | 500 mm |
| RX 70-30/600 | 3.000 kg | 600 mm |
| RX 70-35 | 3.500 kg | 500 mm |
Motor, emisyon ve yakıt
Dizel versiyonlarda 45 kW gücünde, 2.400 cm³ hacimli dört silindirli STILL DM02VB motor kullanılır; emisyon seviyesi AB Aşama V'tir.
Motor
STILL DM02VB
4 silindir, 2.400 cm³; ISO 1585'e göre 45 kW, anma devri 2.150 d/dk.
Emisyon
AB Aşama V
AB 2016/1628 yönetmeliğine göre; dizel partikül filtresi standart.
Yakıt tüketimi
2,4–3,0 l/sa
EN 16796 test çevrimine göre, modele bağlı.
Yakıt deposu
58 litre
Blue-Q modu ve beş sürüş programı standart.
Kabin, kumanda ve güvenlik donanımı
Darbe sönümleyen koltuk, renkli ekran, 12 V priz ve USB, iki kollu mini-lever standarttır; araç, ekranın adım adım yönlendirdiği fonksiyon kontrolünden sonra çalışmaya hazır olur.
Standart
- Darbe sönümleyen sürücü koltuğu ve çelik koruyucu tavan
- STILL Easy Control: renkli ekran ve kumanda modülü; performans ayarları tuşlarla
- 12 V priz ve USB girişi
- Kol dayamalı iki kollu mini-lever
- Emniyet kemeri kontrolü: kemer takılı değilken sürüşü sınırlar
- Curve Speed Control: virajda hızı otomatik düşürür
İsteğe bağlı
- Kabin: tam veya branda kabin, ısıtma, klima, yaklaşık 2.120 mm alçak kabin
- Kumanda: üç ya da dört kollu mini-lever, Joystick 4Plus, Fingertip
- Güvenlik: mavi STILL Safety Light, Dynamic Load Control denge asistanı, ±%2 yük tartımı
- FleetManager: erişim yetkisi, darbe algılama, raporlama
Hangi çalışma alanlarına uygundur?
STILL dizel ve LPG'li forkliftleri açık alanlarda, sundurma altlarında ve açık hollerde kullanılmak üzere önerir. RX 70-25 veya RX 70-30 seçerken önce kullanım yerinin havalandırmasına bakın.
Lastik ve donanım seçenekleri
- Standart: süperelastik dolgu lastik
- Opsiyon: havalı (pnömatik), açık renkli (natural) veya antistatik süperelastik lastik
- Tozlu ortam: ek hava filtresi ya da siklon ön ayırıcı
- Ataşman: üç hidrolik devreye kadar
Manisa'da RX 70-20/35 serisi için Manlift
STILL ARSER yetkili bayi · Manisa Yunusemre
Doğru modeli ve asansörü seçmek için şu bilgilerle başlayalım:
- Taşınacak en ağır yük ve ağırlık merkezi
- Ulaşılması gereken raf yüksekliği
- Kapı ve tavan açıklıkları
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 3.000 kg |
| Yük merkezi | 500 mm |
| Kaldırma yüksekliği (asansör) | 4.590 mm / 6.040 mm (tripleks asansör seçenekleri) |
| Azami kaldırma yüksekliği | 7.390 mm (tripleks asansör) |
| Asansör tipi | Teleskopik dubleks (2.870–5.070 mm), tam serbest kaldırmalı HiLo dubleks (2.990–4.590 mm), tripleks (4.440–7.390 mm) |
| Çatal taşıyıcı | ISO 2328 sınıf III A, 1.150 mm genişlik |
| Çeki kuvveti (yüklü) | 24.000 N |
| Asansör eğimi | 6° / 7° (ileri / geri) |
| Enerji ve tahrik | |
| Motor | STILL DM02VB dizel, 4 silindir, 2.400 cm³, 45 kW (ISO 1585), 2.150 d/dk |
| Emisyon seviyesi | AB 2016/1628 Aşama V |
| Tahrik sistemi | Dizel-elektrik (STILL: hibrit teknoloji) |
| Yakıt tüketimi (EN 16796) | 2,8 l/sa |
| Yakıt deposu | 58 l |
| Ölçüler ve manevra | |
| Lastik | Süperelastik dolgu lastik (SIT); ön 23x9-10, arka 21x8-9 (teleskopik ve HiLo asansörlerde, ayrıca 4.590 mm'ye kadar tripleks asansörde; daha yüksek tripleks asansörlerde ön lastik 23x10-12 veya 315/45-12). Açık renkli (natural) veya antistatik süperelastik lastik ve havalı lastik opsiyonel |
| Araç ölçüleri (U×G×Y) | 3.702 × 1.199 × 2.190 mm (uzunluk çatallar dahil, yükseklik koruyucu tavana kadar; 4.890–5.390 mm tripleks asansörde genişlik 1.298 mm, 5.690 mm ve üzerinde 1.399 mm) |
| Çatal yüzüne kadar uzunluk | 2.702 mm |
| Çatal ölçüleri | 50 × 100 × 1.000 mm |
| Dönüş yarıçapı | 2.384 mm |
| Çalışma koridoru genişliği | 4.052 mm (1.000×1.200 palet enine) / 4.252 mm (800×1.200 palet boyuna) |
| Servis ağırlığı | 4.362 kg |
| Dingil mesafesi | 1.820 mm |
| Performans ve kullanım | |
| Sürüş hızı | 21 / 21 km/sa (yüklü / yüksüz) |
| Kaldırma hızı | 0,58 / 0,60 m/s (yüklü / yüksüz) |
| Tırmanma kabiliyeti | %28 / %27 (yüklü / yüksüz) |
| Ses basınç seviyesi (sürücü, kabinsiz) | 76 dB(A) |
Son güncelleme:
RX70-30 görselleri
-

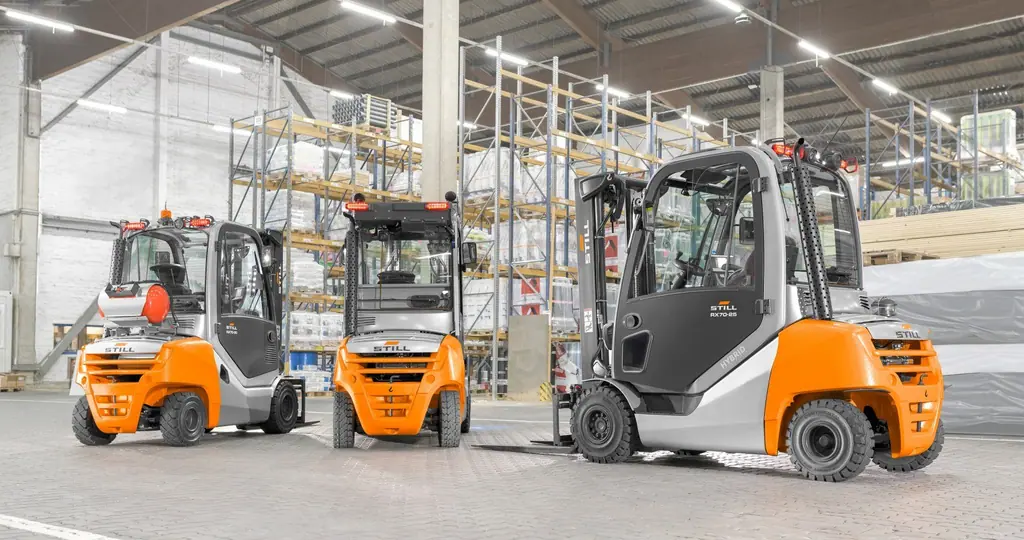

Raflı bir depoda yan yana duran üç STILL RX 70 serisi forklift -

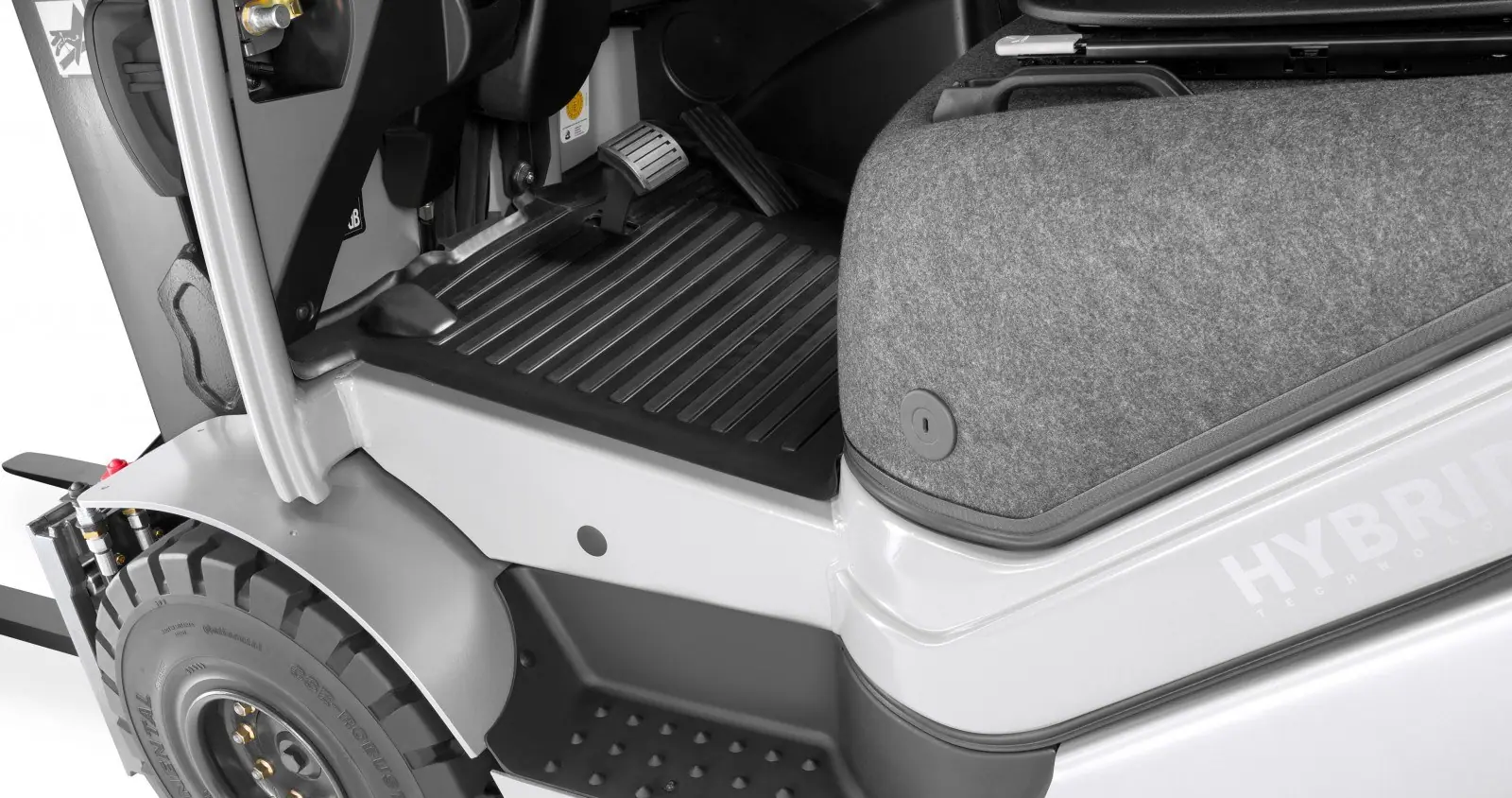

STILL RX 70 kabin girişi: kaydırmaz basamak, ayak boşluğu ve pedallar -

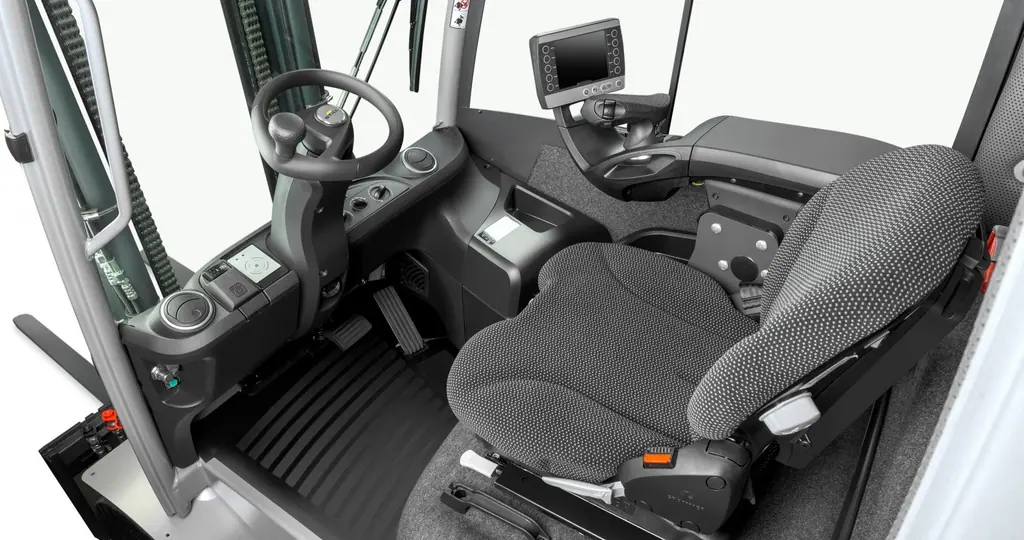

STILL RX 70 sürücü kabini iç görünümü: direksiyon, pedallar, sürücü koltuğu, kol dayamalı kumanda ve ekran -

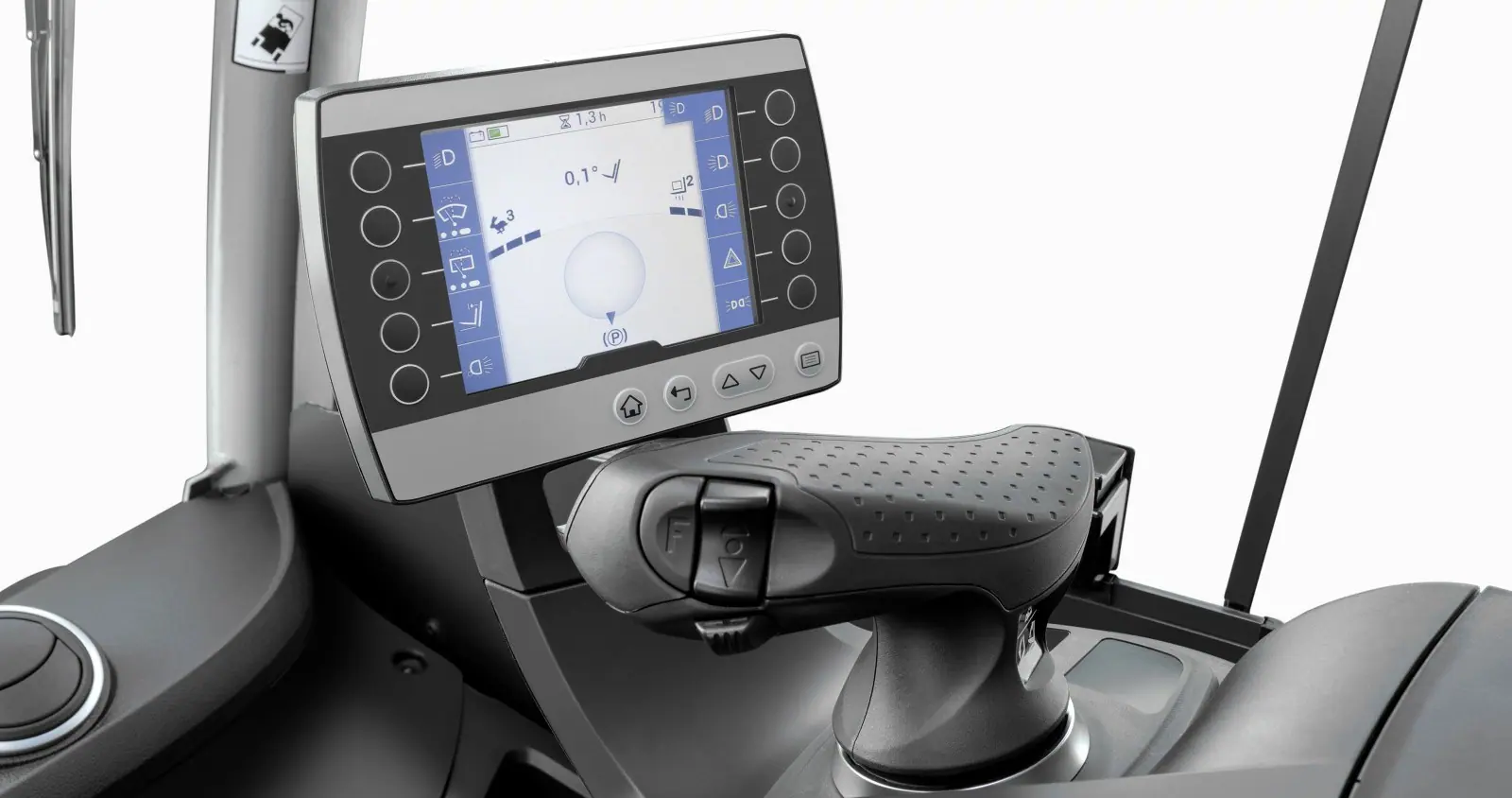

STILL Easy Control ekranı ve kol dayamasındaki joystick tipi kumanda kolu
Merak edilenler
STILL RX 70-30 hakkında sorular
RX70-30 her kaldırma yüksekliğinde 3 ton taşır mı?
Hayır. 3.000 kg, 500 mm yük merkezi için verilen nominal kapasitedir. STILL'in yük diyagramlarına göre yük merkezi uzadıkça ve belli bir yükseklikten sonra kaldırma yüksekliği arttıkça kaldırılabilecek yük azalır. En büyük düşüş yüksek tripleks asansörlerde görülür; entegre yan kaydırıcı da değeri bir miktar düşürür. Kesin değer, seçilen asansörün yük diyagramından kontrol edilmelidir.
RX70-30'da asansör yüksekliği lastikleri ve araç genişliğini etkiler mi?
Evet. Teleskopik ve HiLo asansörlerde, ayrıca 4.590 mm'ye kadar olan tripleks asansörlerde ön lastik 23x9-10, araç genişliği 1.199 mm'dir. 4.890–5.390 mm tripleks asansörlerde ön lastik 23x10-12, genişlik 1.298 mm olur. 5.690 mm ve üzerinde ön lastik 315/45-12, genişlik 1.399 mm'dir.
RX70-30 rampalarda nasıl çalışır?
STILL veri sayfasına göre RX70-30'un tırmanma kabiliyeti yüklüyken %28, yüksüzken %27'dir; yüklü çeki kuvveti 24.000 N'dir. Aracın kaymasını önleyen elektro-hidrolik park freni standart donanımdır.
