STILL RX 70-50
STILL RX 70-50, 500 mm yük merkezinde 4.999 kg anma kapasitesine sahip, 5 ton sınıfında dizel-elektrik tahrikli bir forklifttir. Ön aksta 28 × 12,5-15 ölçülü süper elastik lastiklerle standart araç genişliği 1.506 mm'dir. STILL veri sayfasına göre servis ağırlığı 6.590 kg, dingil mesafesi 2.070 mm'dir.
Öne çıkanlar
- 4.999 kg anma kapasitesi (500 mm yük merkezi)
- Tripleks asansörle 7.180 mm'ye kadar kaldırma yüksekliği; tripleks asansörlerde 2.440 mm'ye varan serbest kaldırma
- Ön 28 × 12,5-15, arka 250-15 süper elastik lastik; ikiz ön lastik (7.00-15) seçeneğinde genişlik 1.769 mm
- Yüklüyken 22.100 N çekiş kuvveti; tırmanma kabiliyeti yüklü %20, yüksüz %33
- 2.730 mm dönüş yarıçapı; VDI döngüsüne göre 4,6 l/sa yakıt tüketimi
STILL RX 70-50, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL dizel forklift modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Dizel Forklift sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
Dizel-elektrik tahrik: motor, jeneratör ve yürüyüş motoru
Güç aktarma organı içten yanmalı motor, üç fazlı jeneratör ve AC motordan oluşur: dizel motor jeneratörü çalıştırır, ön tekerlekleri bakım gerektirmeyen 30 kW'lık AC motor sürer.
- Dizel motor üç fazlı jeneratörü çalıştırır.
- Jeneratör, 30 kW'lık AC yürüyüş motorunu besler.
- Gaz pedalı bırakıldığında yürüyüş motoru rejeneratif frenlemeyle aracı kendiliğinden yavaşlatır.
- Bakım gerektirmeyen yürüyüş, direksiyon ve kaldırma tahrikleri; bileşenler toza ve suya karşı kapalı
- Beş sürüş programı ve Blue-Q: Blue-Q performanstan ödün vermeden enerji tüketimini %10 düşürür
- Kişiselleştirme: hız, ivmelenme ve fren davranışı operatöre göre ayarlanır
Emisyon
STILL ARSER'e göre DEUTZ motor emisyon standardını dizel partikül filtresi olmadan, yalnızca oksidasyon katalizörüyle karşılar. Dizel partikül filtresi opsiyondur.
Seride hangi modeller var?
Seri dört versiyondan oluşur; tüm modellerde azami sürüş hızı 21 km/sa'tir.
| Model | Kapasite | Yük merkezi | En fazla kaldırma |
|---|---|---|---|
| RX 70-40 | 4.000 kg | 500 mm | 7.180 mm |
| RX 70-45 | 4.500 kg | 500 mm | 7.180 mm |
| RX 70-50 | 4.999 kg | 500 mm | 7.180 mm |
| RX 70-50/600 | 5.000 kg | 600 mm | 6.880 mm |
Değerler bağımsız üst sınırlardır
Yük merkezi uzadıkça ve tripleks asansörlerde belirli bir yüksekliğin üzerinde taşınabilecek ağırlık azalır.
Asansör seçenekleri
RX 70-40, -45 ve -50 için iki asansör ailesi vardır: dubleks (teleskopik) 2.980–4.880 mm, tripleks 4.030–7.180 mm.
| Asansör | RX 70-40 / 45 / 50 | RX 70-50/600 | Serbest kaldırma | Kapalı yükseklik |
|---|---|---|---|---|
| Dubleks (teleskopik) | 2.980–4.880 mm | 2.780–4.680 mm | 160 mm | 2.300–3.250 mm |
| Tripleks | 4.030–7.180 mm | 3.730–6.880 mm | 1.238–2.440 mm | 2.150–3.200 mm |
Serbest kaldırma nedir?
Direğin toplam yüksekliği artmadan çatalın kalkabildiği yüksekliktir.
- Koruyucu tavan / kabin yüksekliği: 2.300–2.320 mm
- Direk eğimi: ileri 6°, geri 7°
- Çatal taşıyıcı: ISO 2328 Sınıf III, standart genişlik 1.310 mm
Sürücü yeri, kumanda ve güvenlik donanımı
Asimetrik konumlu sürücü koltuğu ve arka tavan penceresi yükü, çatal taşıyıcıyı ve arka alanı görmeyi kolaylaştırır.
Standart
- Yaklaşık 2.325 mm yüksekliğinde çelik koruyucu tavan
- Grammer sürücü koltuğu, kol dayanağına yerleşik iki kollu mini-lever
- Yağ banyosunda disk servis freni, hidrolik park freni
İsteğe bağlı
- Kabin: kapalı kabin veya branda kabin, kalorifer, klima

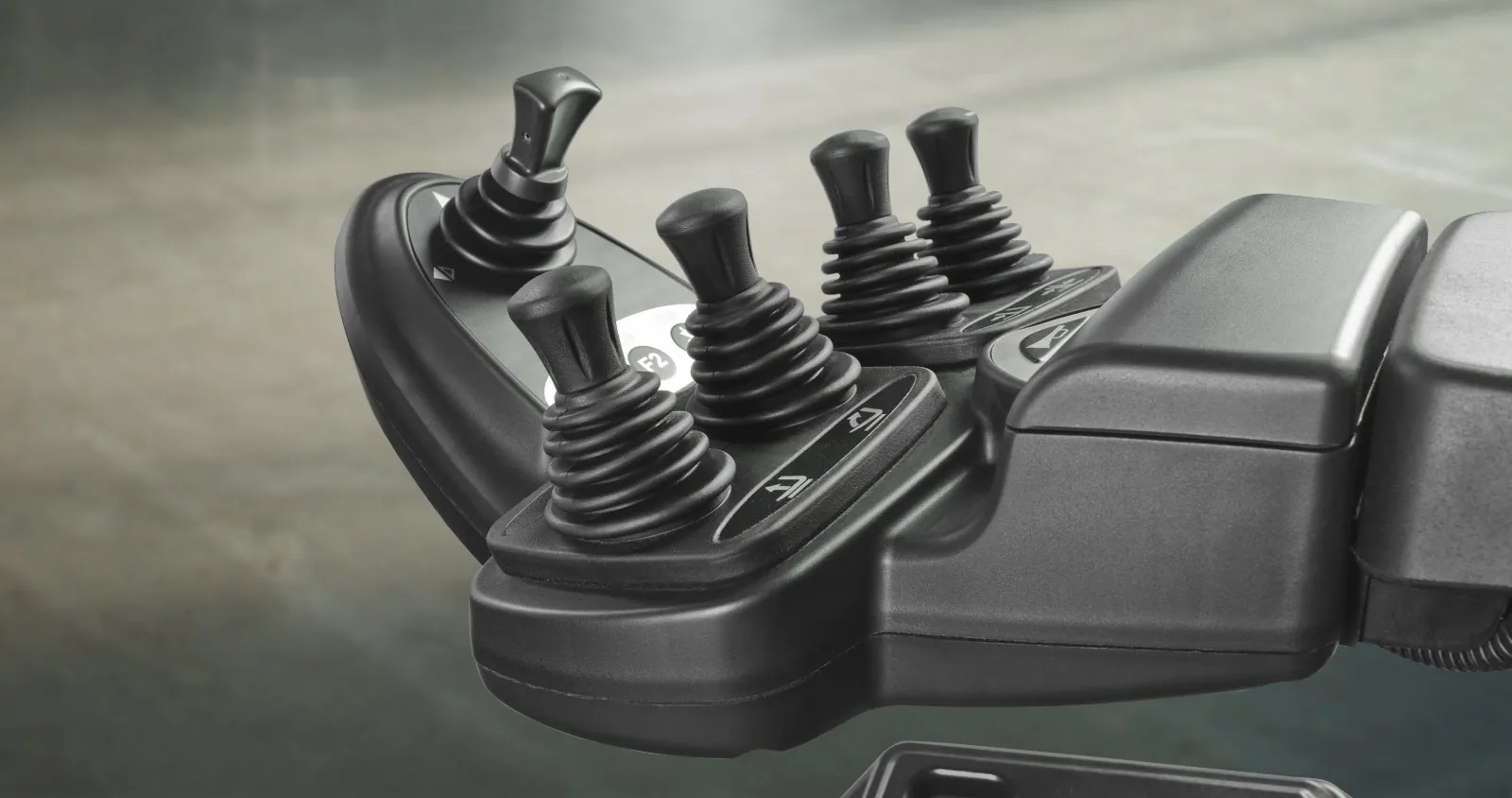

- Kumanda: Joystick 4Plus, Fingertip, üç ya da dört kollu mini-lever
- Fren: elektromekanik park freni
- Güvenlik: STILL Safety Light, kemer takılmadan sürüşe izin vermeyen kemer kontrolü, hız sınırlayıcı ve Tempomat, ±%5 yük ölçümü
- FleetManager: erişim yetkisi, çarpma algılama, raporlama
Kullanım alanları
STILL ARSER seriyi kapalı ve açık alanda kullanım için önerir; tahrik açık alana, partikül filtresiyle de iyi havalandırılan kapalı alanlara uygundur.
Sektör
İnşaat ve yapı malzemeleri
Blok malzeme ve ağır paletler.
Sektör
Ahşap ve metal işleme
Uzun ve ağır parçalar.
Sektör
Gıda ve içecek
Yoğun palet trafiği.
Sektör
Lojistik ve nakliye
Yükleme sahaları.
Model ve asansör seçimi
Ağır paletlerin, blok malzemenin veya metal parçaların taşındığı işletmelerde seçimi ilgili yük diyagramına göre yapın.
Manlift'ten satış, kiralama ve servis
STILL ARSER yetkili bayi · Manisa Yunusemre
RX 70-40 ve RX 70-50 için fiyat ve teslim süresi asansör, lastik ve kabin seçimine göre teklif aşamasında netleşir.
- Sıfır ve 2. el satış
- Kiralama
- Servis ve yedek parça
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 4.999 kg (5 ton sınıfı) |
| Yük merkezi | 500 mm |
| Kaldırma yüksekliği (asansör) | 2.980–7.180 mm (dubleks 2.980–4.880 mm, tripleks 4.030–7.180 mm) |
| Asansör tipi | Dubleks (teleskopik) veya tripleks; ikisi de serbest görüşlü (free view) |
| Serbest kaldırma | 160 mm (dubleks) / 1.238–2.440 mm (tripleks) |
| Çekiş kuvveti | 22.100 / 21.830 N (yüklü/yüksüz) |
| Direk eğimi | 6° / 7° (ileri/geri) |
| Çatal taşıyıcı | ISO 2328 Sınıf III, Form A; 1.310 mm |
| Enerji ve tahrik | |
| Motor | DEUTZ TCD 2.9 L4 dizel, 54 kW (ISO 1585), 4 silindir, 2.900 cm³, 2.200 d/dk |
| Tahrik | Dizel-elektrik (dizel motor + üç fazlı jeneratör + 30 kW AC yürüyüş motoru) |
| Yakıt tüketimi (VDI döngüsü) | 4,6 l/sa |
| Yakıt deposu | 56 l |
| Ölçüler ve manevra | |
| Lastik | Süper elastik (SIT) dolgu lastik, tekli veya ikiz (standart); açık renkli veya antistatik süper elastik opsiyonel |
| Lastik ölçüsü (ön/arka) | 28 × 12,5-15 / 250-15 (ikiz ön lastik: 7.00-15) |
| Araç ölçüleri (U×G×Y) | 4.098 × 1.506 × 2.300 mm (Y: koruyucu tavan/kabin üstü; ikiz ön lastikle genişlik 1.769 mm) |
| Çatal ölçüleri | 50 × 120 × 1.000 mm |
| Dönüş yarıçapı | 2.730 mm |
| Çalışma koridoru genişliği | 4.470 mm (1000×1200 palet enine) / 4.670 mm (800×1200 palet boyuna) |
| Servis ağırlığı | 6.590 kg |
| Dingil mesafesi | 2.070 mm |
| Performans ve kullanım | |
| Sürüş hızı | 21 / 21 km/sa (yüklü/yüksüz) |
| Kaldırma hızı | 0,50 / 0,54 m/s (yüklü/yüksüz) |
| Tırmanma kabiliyeti | %20 / %33 (yüklü/yüksüz) |
| Fren | Yağ banyolu disk servis freni, hidrolik park freni (elektromekanik park freni opsiyonel) |
Son güncelleme:
RX70-50 görselleri
-

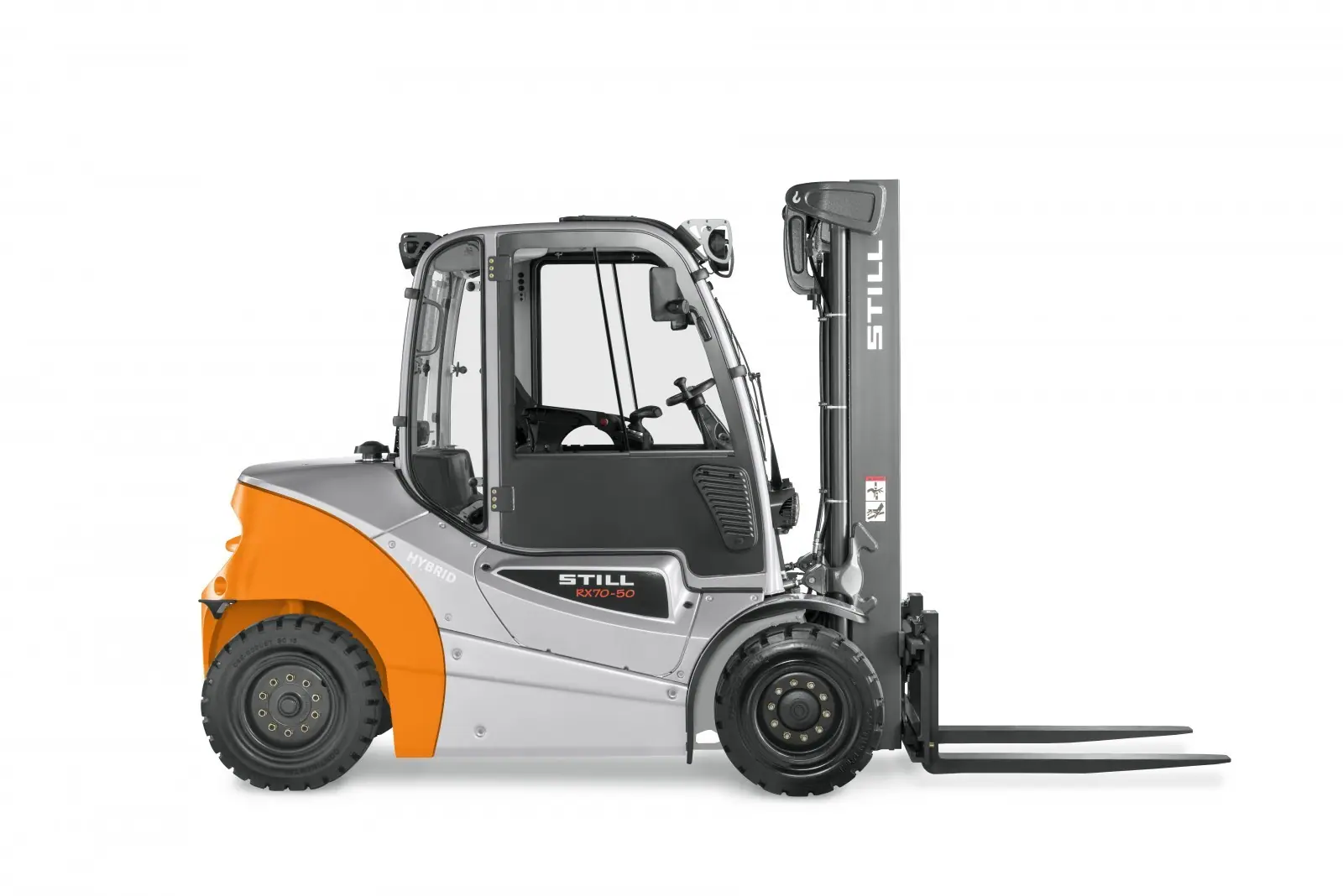

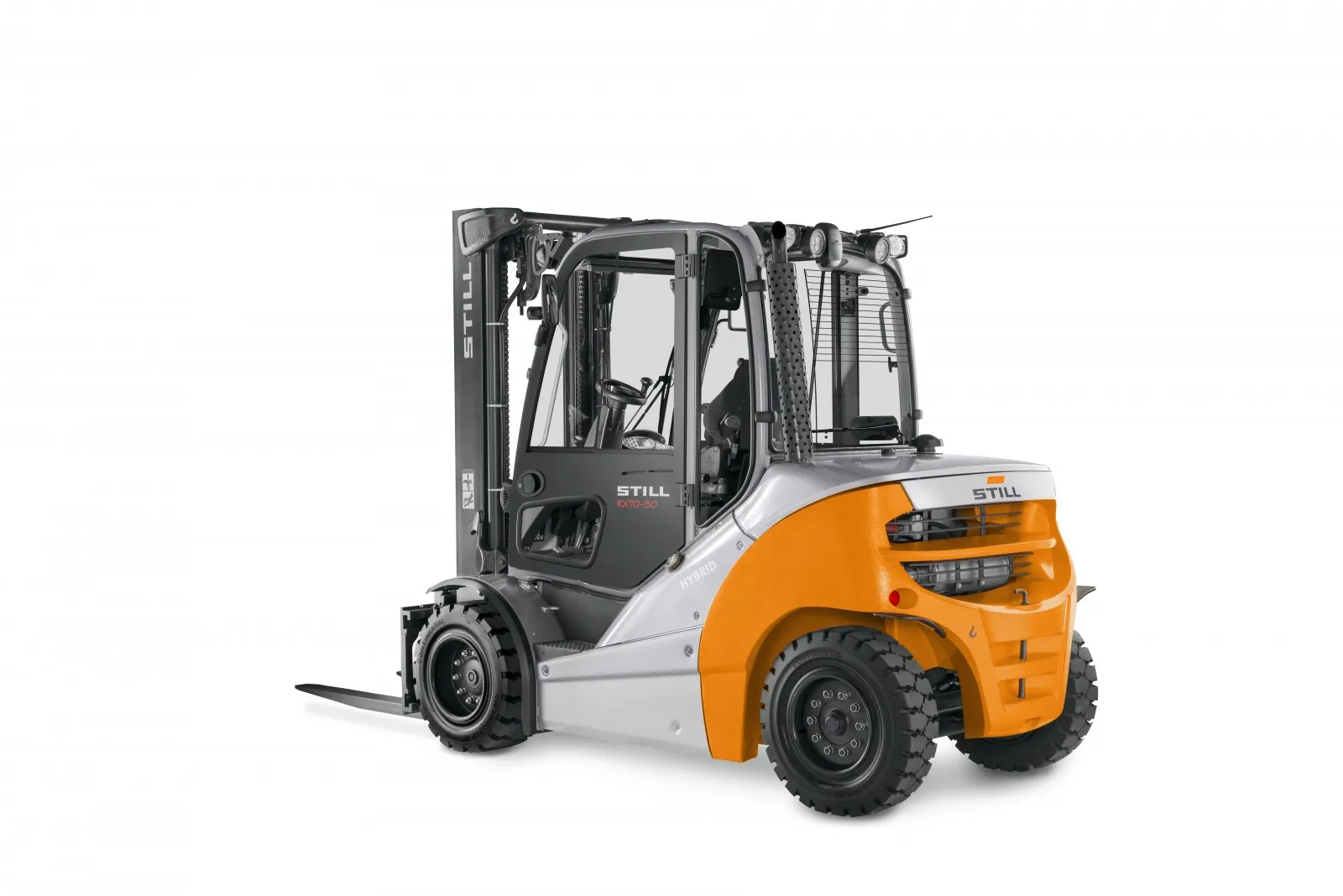

STILL RX 70-50 forklift, yandan stüdyo görünümü (kapıda RX70-50 etiketi) -

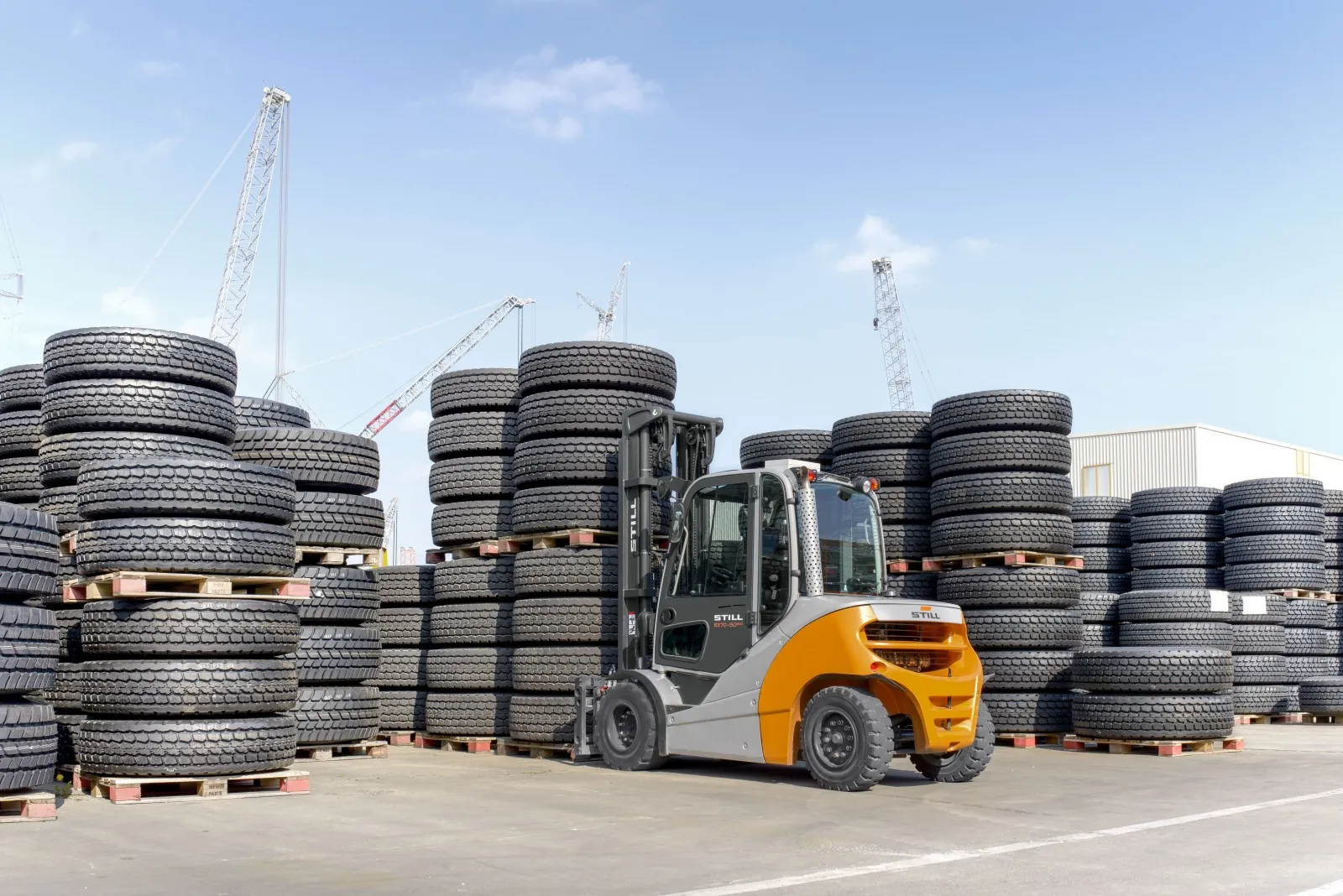

STILL RX 70 4,0–5,0 t serisinden bir forklift (kapı etiketine göre RX 70-50/600), açık havada lastik stok sahasında -

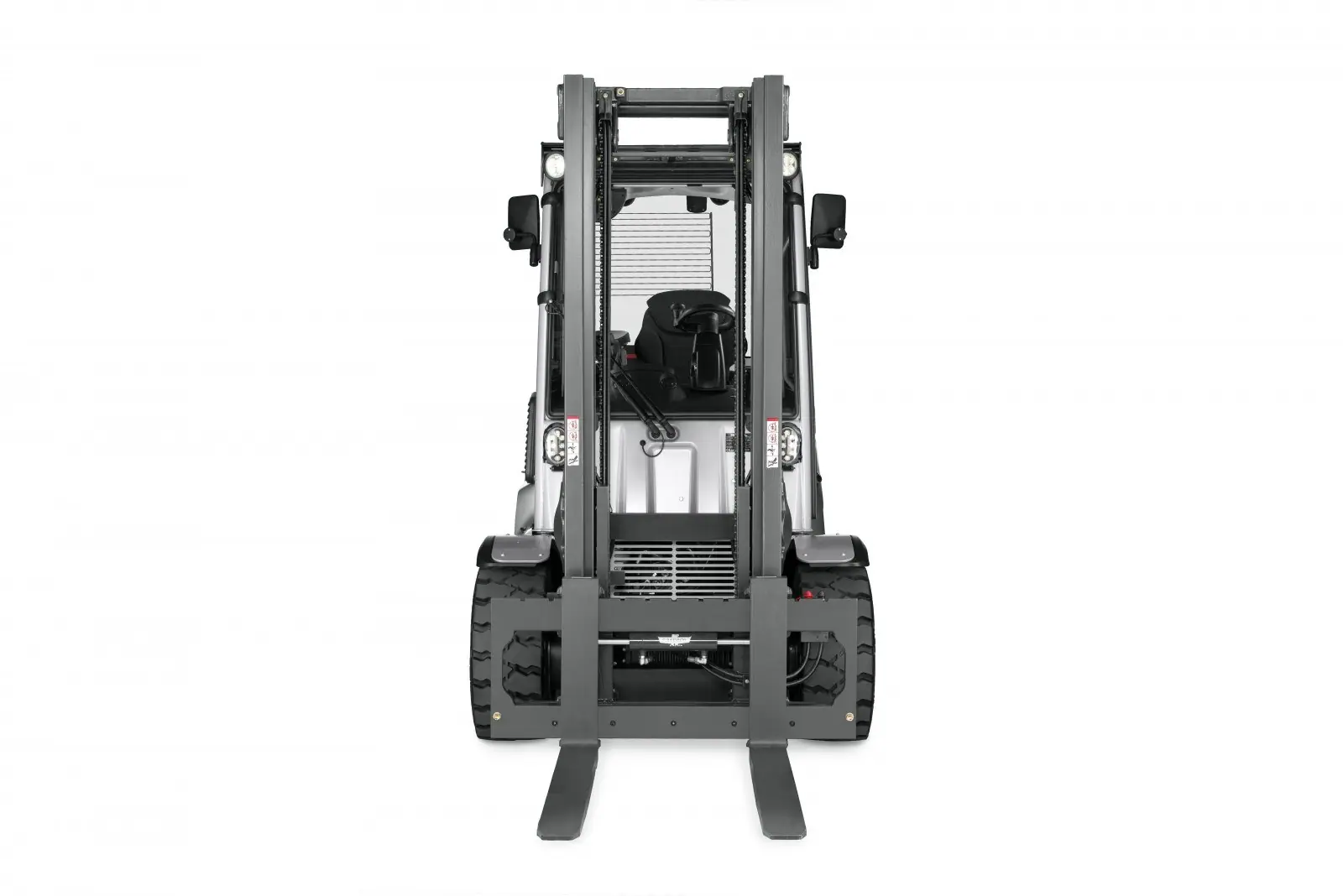

STILL RX 70 4,0–5,0 t serisi forklift, önden stüdyo görünümü: çatal taşıyıcı ve asansör profilleri -

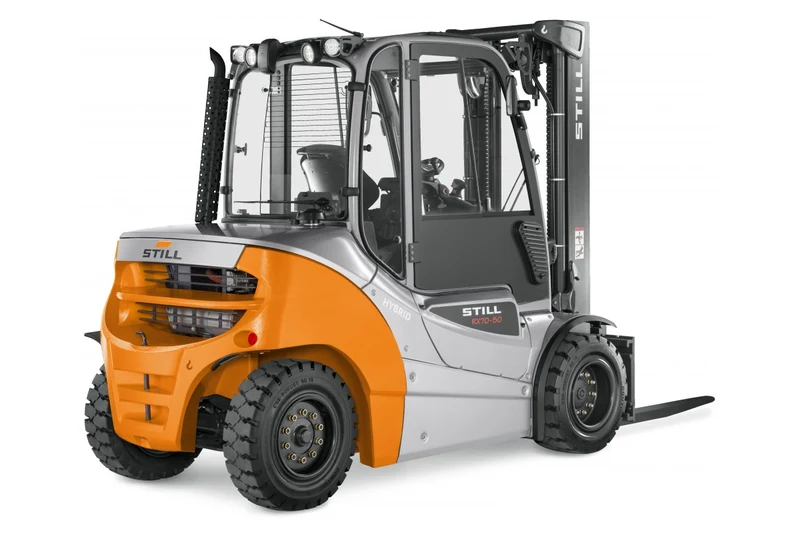

STILL RX 70 4,0–5,0 t serisi forklift, arkadan stüdyo görünümü: karşı ağırlık ve kabin arka camı -

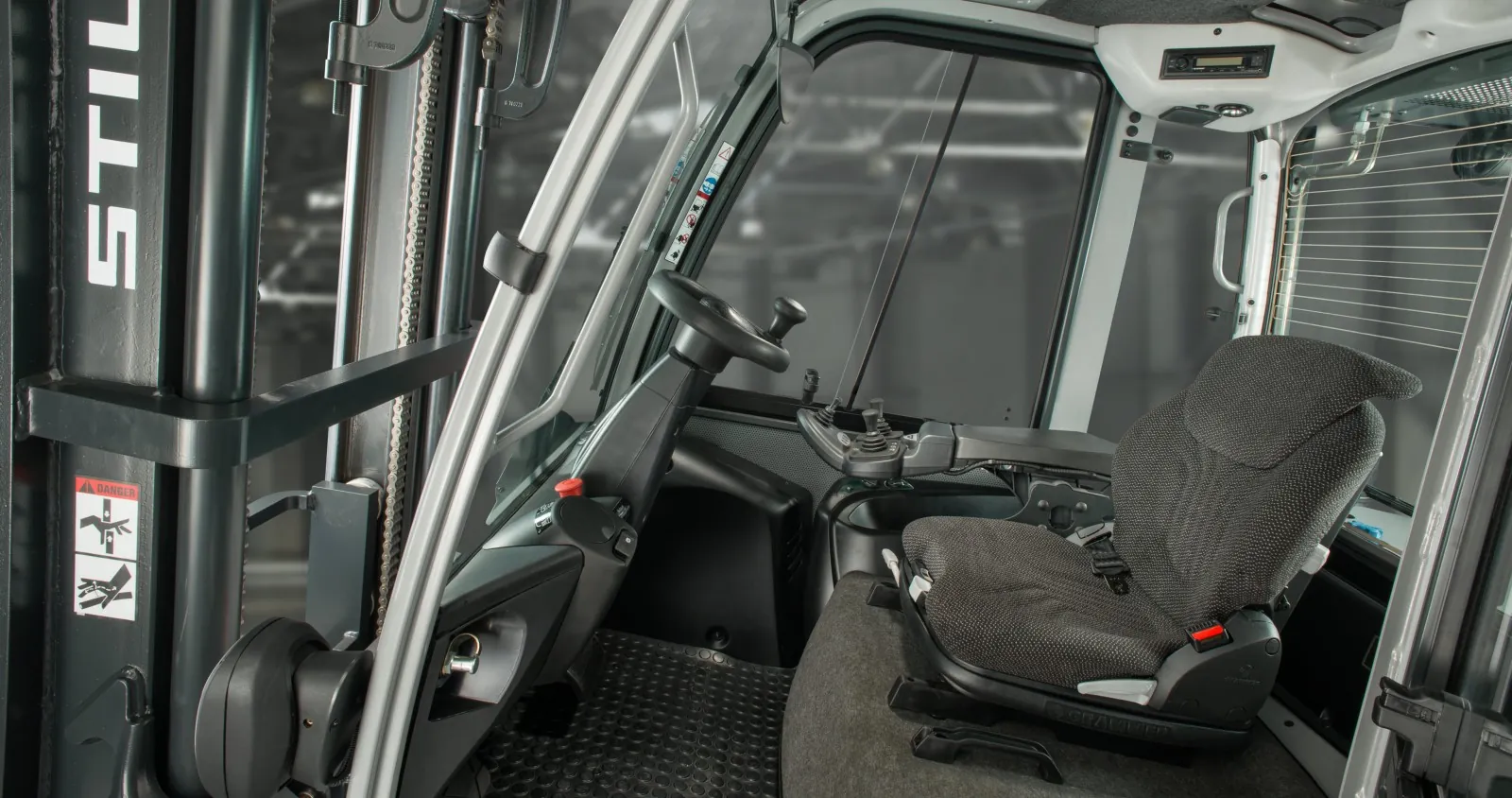

STILL RX 70 4,0–5,0 t serisi sürücü kabini: Grammer koltuk, direksiyon kolonu ve kol dayanağındaki kumanda kolları -

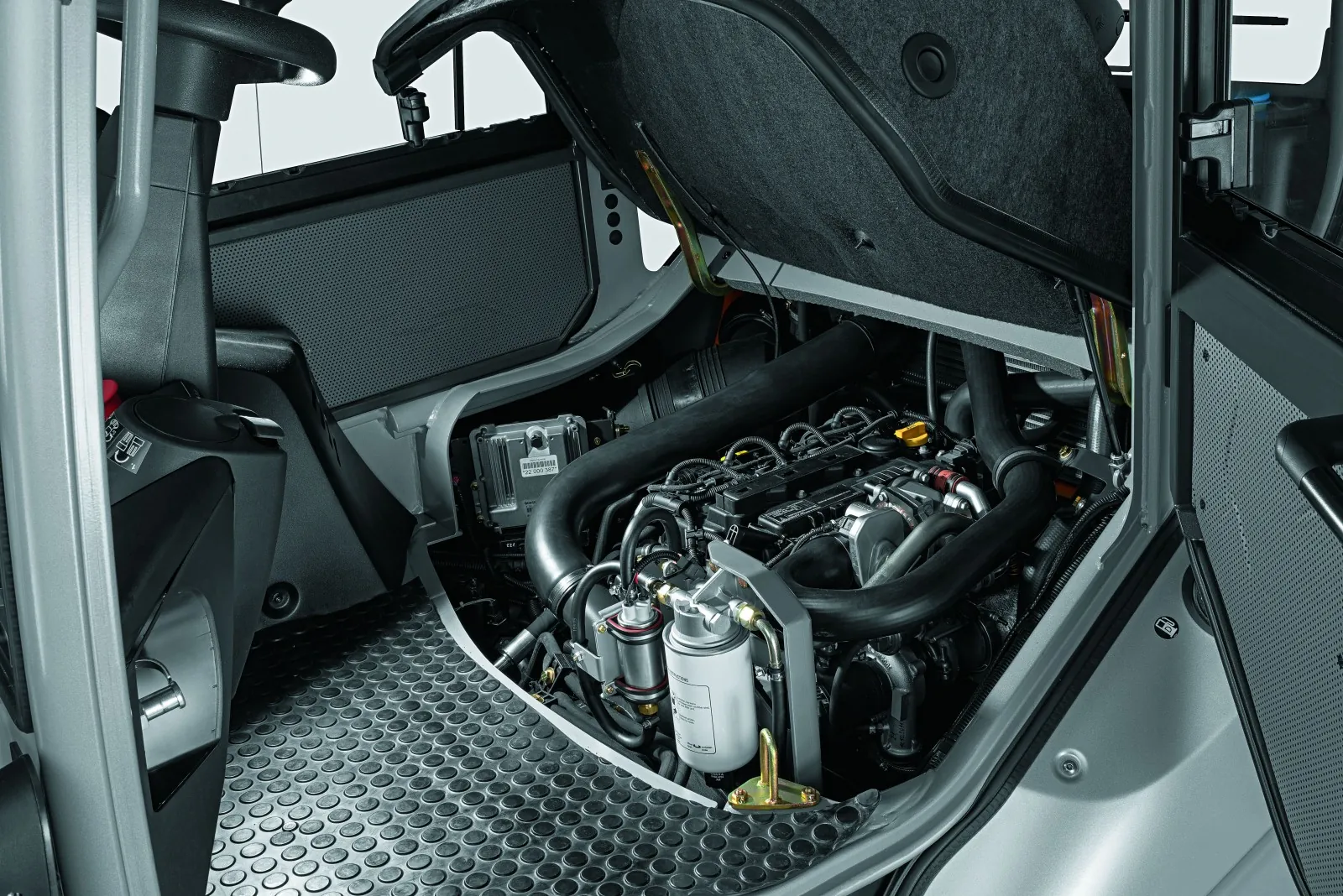

STILL RX 70 4,0–5,0 t serisi motor bölmesi, motor kapağı açıkken servis erişimi
Merak edilenler
STILL RX 70-50 hakkında sorular
STILL RX 70-50 tam 5 ton taşır mı?
STILL veri sayfası RX 70-50'nin anma kapasitesini 500 mm yük merkezinde 4.999 kg olarak verir. 600 mm yük merkezinde 5.000 kg gereken işler için seride ayrı bir versiyon, RX 70-50/600 bulunur. Yük diyagramına göre RX 70-50'de dubleks asansörlerin tamamında anma kapasitesi korunur; tripleks asansörde yaklaşık 5,5 metrenin üzerinde taşınabilecek yük azalır.
RX 70-50'de beyaz (açık renkli) lastik kullanılabilir mi?
Standart donanım, tekli veya ikiz olarak sunulan süper elastik (SIT) dolgu lastiktir. STILL veri sayfası açık renkli (natural colour) veya antistatik süper elastik lastikleri ve havalı lastikleri opsiyon olarak listeler. Lastik tipi, zemine ve çalışma ortamına göre teklif aşamasında belirlenir.
RX 70-50 ile RX 70-40 arasındaki temel farklar neler?
RX 70-50'nin anma kapasitesi 4.999 kg, RX 70-40'ınki 4.000 kg'dır. RX 70-50, ön aksta daha geniş lastiklerle standartta 1.506 mm genişliğindedir (RX 70-40: 1.380 mm); dingil mesafesi 2.070 mm'ye, dönüş yarıçapı 2.730 mm'ye çıkar. Yüklü kaldırma hızı RX 70-40'ta 0,59 m/s, RX 70-50'de 0,50 m/s'dir. İki model aynı 54 kW DEUTZ motoru ve aynı nominal kaldırma yüksekliği seçeneklerini paylaşır.
