STILL LTX FF
STILL LTX-FF 05/10, katlanır çatallı bir kaldırma direği taşıyan, ayakta kullanılan çok işlevli bir elektrikli çekicidir. 5.000 kg'a kadar römork çeker; çatallarıyla da versiyona göre 500 kg (LTX-FF 05) veya 1.000 kg (LTX-FF 10) yük kaldırır. Bu sayede üretim hattı beslemede çeki treni sürmek ve palet indirip bindirmek aynı araçla yapılabilir. STILL bu aracı, dünyada türünün seri üretilen tek örneği olarak tanımlıyor.
Öne çıkanlar
- Römork yükü 5.000 kg; kaldırma kapasitesi 500 kg (LTX-FF 05) veya 1.000 kg (LTX-FF 10), yük merkezi 500 mm
- Tek kademeli, tam serbest kaldırmalı direk: kaldırma yüksekliği 1.204 mm (standart) veya 1.754 mm; çatal eğimi 0° / 5° (ileri/geri)
- Patentli çatal katlama mekanizması; çatallar katlıyken uzunluk 1.544 mm (05) veya 1.695 mm (10), genişlik 800 mm
- Sürüş hızı 7,5 / 13 km/sa (yüklü/yüksüz), yüksüz kaldırma hızı 0,23 m/sn
- 24 V akü, Li-Ion 205–410 Ah opsiyon; STILL Easy Drive direksiyon simidi; üç kademeli römork kancası standart
STILL LTX FF, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL akülü çekici modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Akülü Çekici sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
LTX modelleri arasındaki temel farklar
Doğru LTX modelini üç soru belirler: Toplam römork ağırlığı ne kadar? Güzergâh yalnızca iç mekânda mı? Operatör araca ne sıklıkla inip biniyor?
| Model | Çekme kapasitesi | Azami hız | Akü | Kullanım |
|---|---|---|---|---|
| LTX 20 | 2.000 kg | 8 km/sa | 24 V / 200 Ah | Ayakta; 600 mm genişlikle dar alanlar |

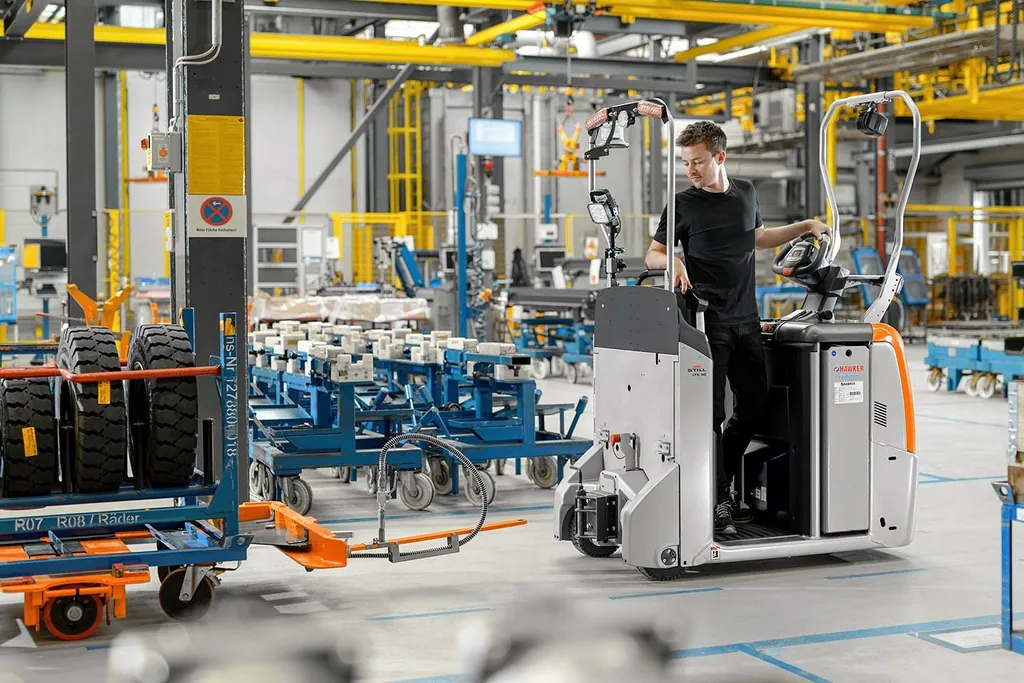

| LTX 50 | 5.000 kg | 14 km/sa (yüksüz) | 24 V, Li-Ion opsiyonlu | Ayakta; çeki treni uygulamaları |
| LTX 70 | 7.000 kg | 19 km/sa (yüksüz) | 48 V | Sürücü koltuklu; iç ve dış mekân |
| LTX-FF | 5.000 kg römork yükü | – | 24 V, Li-Ion opsiyonlu | Ayakta; 500 / 1.000 kg kaldıran katlanır çatal |
Sık inip binme
LTX 20, LTX 50, LTX-FF

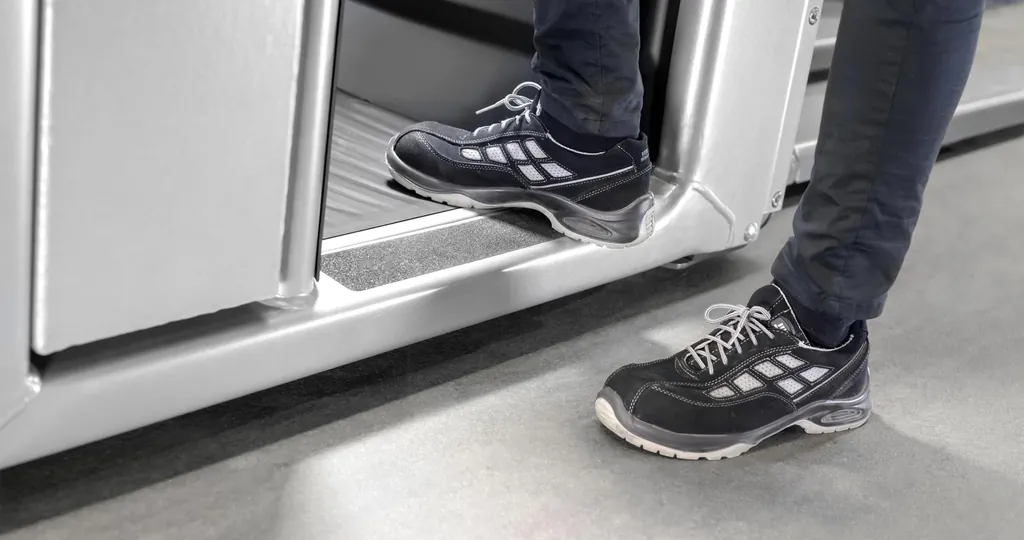

Ayakta kullanılır; alçak giriş ve opsiyonel yaya modu operatörün işini hızlandırır.
Uzun ve karma güzergâh
LTX 70

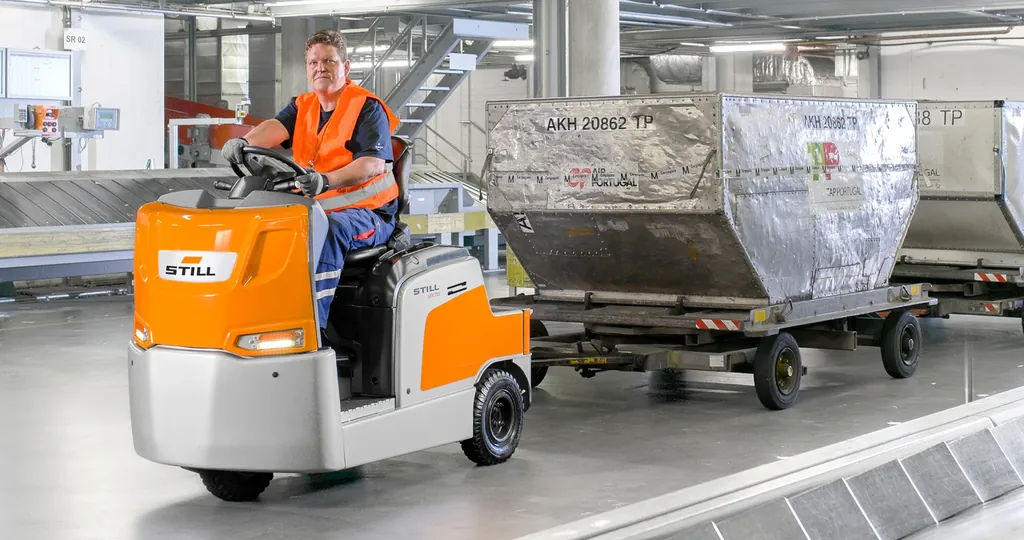

Sürücü koltuklu, üç tekerlekli; kabin opsiyonuyla iç ve dış mekânda çalışır.
Çekme + kaldırma
LTX-FF 05 / 10
Römork çekerken 500 veya 1.000 kg yükü 1.754 mm'ye kadar kaldırabilen katlanır çatallı çok işlevli çekici.
En dar alanlar
LTX 20
600 mm genişliğiyle serinin en kompakt modeli.
Çekme kapasitesi nasıl değerlendirilmeli?
Çekicilerde kapasite, arkaya bağlanan römorkların toplam ağırlığıdır ve düz, kuru zemin için verilir. Eğim arttıkça hem çekilebilecek yük hem de hız düşer.
- LTX 50: STILL'in performans diyagramında araç üzerindeki yük de bu değere dahildir.
- LTX 70: kılavuza göre 7 t değeri yalnızca düz ve kuru zemin için geçerlidir.
- Örnek: LTX 50 diyagramına göre 2.000 kg römork yükü %4 eğimde en fazla 6,3 km/sa ile çekilebilir.
Frenli römork zorunluluğu
Dört modelin STILL veri sayfası da 2,5 t'nin üzerindeki römork ağırlıklarında ve eğimli güzergâhlardaki her kullanımda frenli römork kullanılmasını ister.
Model seçmeden önce kontrol edin
- Güzergâhtaki rampalar ve eğim yüzdeleri
- Zemin türü (beton, asfalt, ıslak/kuru)
- Römork tipi, adedi ve frenli olup olmadığı
Akü ve enerji seçenekleri
LTX 20, LTX 50 ve LTX-FF 24 V, LTX 70 ise 48 V akü sistemiyle çalışır. Lityum-iyon akü seçeneği LTX 50 ve LTX-FF'de sunulur.
| Model | Akü | Yandan akü değişimi |
|---|---|---|
| LTX 20 | 24 V / 200 Ah | Opsiyon |
| LTX 50 | 24 V / 345–465 Ah (opsiyon 560–620 Ah veya Li-Ion 205–410 Ah) | Opsiyon |

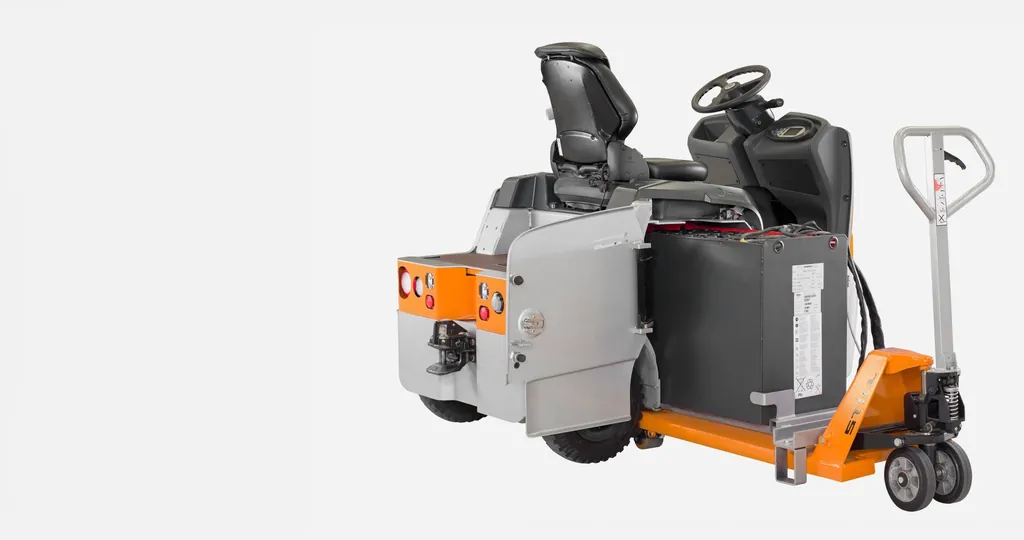

| LTX 70 | 48 V / 345–375 Ah (3PzS) | Standart |
| LTX-FF | 24 V / 345–465 Ah veya 560–620 Ah; Li-Ion 205–410 Ah opsiyon | Opsiyon |
Güvenlik ve ergonomi donanımları

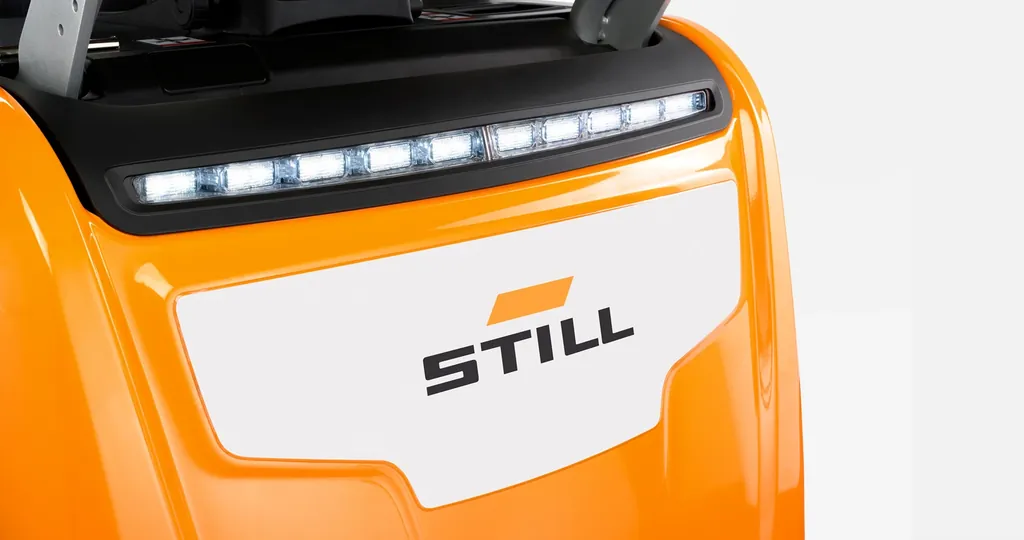

LTX 70'te üç fren sistemi, rampa göstergesi ve yokuşta kalkış yardımı standarttır. Ayakta kullanılan modellerde LED gündüz farı ve uyarı ışıkları opsiyon olarak eklenir.
| Donanım | LTX 20 | LTX 50 / LTX-FF | LTX 70 |
|---|---|---|---|
| LED gündüz sürüş farı | Opsiyon | Opsiyon | – |

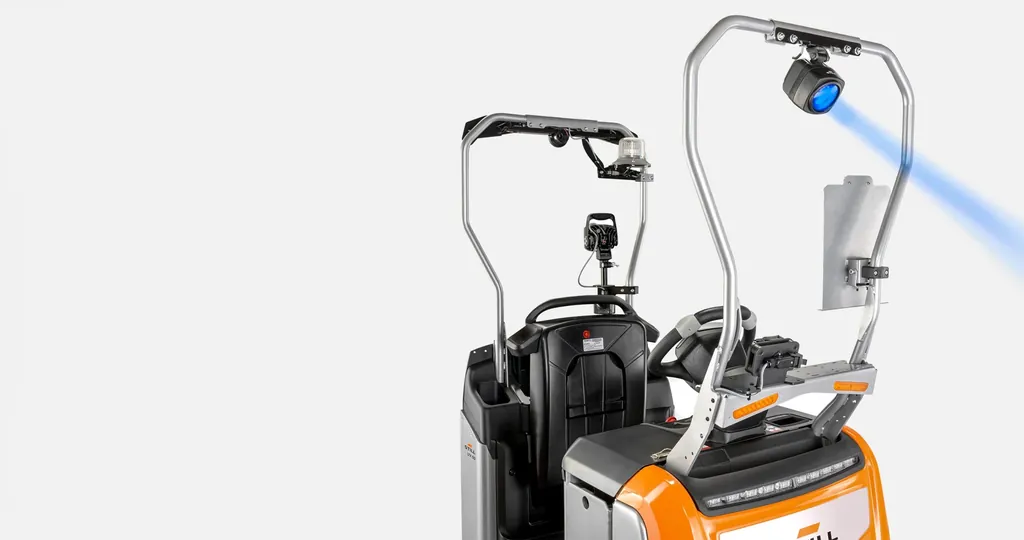

| STILL Safety Light / 4Plus | – | Opsiyon | – |
| Curve Speed Control | – | Var | Opsiyon |
| Yaya modu | Opsiyon | Opsiyon | Opsiyon |
| Üç fren sistemi (elektrikli, hidrolik, otomatik park) | – | – | Standart |

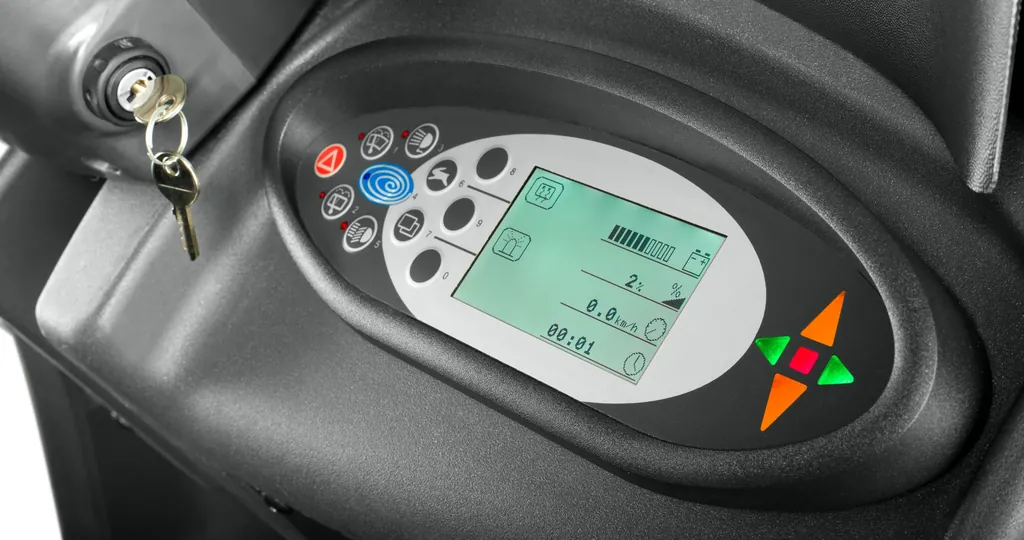

| STILL Ramp Indicator + yokuşta kalkış yardımı | – | – | Standart |
Yaya modu nedir?
Operatörün araçtan inmeden, yanında yürüyerek aracı kısa mesafe ilerletmesini sağlar. Sık yükleme yapılan duraklarda inme-binme sayısını azaltır.
Manlift'te LTX çekiciler için hizmetler
STILL ARSER yetkili bayi · Manisa Yunusemre
Güzergâhınıza ve römork yükünüze uygun LTX modelini birlikte belirleyelim.
- Sıfır ve 2. el satış
- Kısa ve uzun dönem kiralama
- Yetkili servis ve bakım
- Orijinal yedek parça
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Çekme kapasitesi (römork yükü) | 5.000 kg |
| Kaldırma kapasitesi | 500 kg (LTX-FF 05) / 1.000 kg (LTX-FF 10) |
| Kaldırma yüksekliği (asansör) | 1.204 mm (standart) / 1.754 mm (seçenek) |
| Asansör tipi | Tek kademeli direk, tam serbest kaldırma; direk kapalı yükseklik 1.776 / 2.326 mm |
| Yük merkezi | 500 mm (400 / 600 mm seçenek) |
| Çatal eğimi | 0° / 5° (ileri/geri) |
| Kanca yüksekliği | 245 / 300 / 355 mm, maks. 520 mm (VDI tablosu; donanım listesinde üç kademeli kanca için 190 / 245 / 300 mm); üç kademeli kanca standart |
| Enerji ve tahrik | |
| Akü | 24 V; VDI tablosunda 345–465 Ah (LTX-FF 05) / 560–620 Ah (LTX-FF 10); Li-Ion 205–410 Ah opsiyon (donanım listesinde iki versiyonda da 345–465 Ah standart görünür) |
| Motor | 3 kW AC sürüş motoru, 2,2 kW kaldırma motoru |
| Ölçüler ve manevra | |
| Çatal ölçüleri | 45 × 110 × 990 mm (790 / 1.190 mm opsiyon), katlanır |
| Nominal çeki kuvveti | 1.000 N; maks. 3.400 N (S2 5 dk, Li-Ion akü ile 1.750 N) |
| Araç ölçüleri (U×G×Y) | 1.544 / 1.695 × 800 × 1.776 mm (05 / 10; çatallar katlı, standart direk); çatallar açıkken uzunluk 2.504 / 2.655 mm |
| Dingil mesafesi | 1.168 mm (05) / 1.282 mm (10) |
| Dönüş yarıçapı | 1.516 mm (05) / 1.653 mm (10) |
| Koridor genişliği (800×1200 palet, enine) | 3.124 mm (05) / 3.291 mm (10) |
| Servis ağırlığı (akü dahil) | 1.565 kg (05) / 1.677 kg (10) |
| Lastik | Poliüretan; tahrik 254×102 mm, yük tarafı 250×80 mm |
| Performans ve kullanım | |
| Kullanım şekli | Ayakta (katlanır koltuk opsiyon) |
| Sürüş hızı | 7,5 / 13 km/sa (yüklü/yüksüz); geri 4 km/sa |
| Kaldırma hızı | 0,17 / 0,23 m/sn (LTX-FF 05), 0,12 / 0,23 m/sn (LTX-FF 10) (yüklü/yüksüz) |
| Ses basıncı seviyesi (sürücü kulağı) | <70 dB(A) |
Son güncelleme:
LTX FF görselleri
-

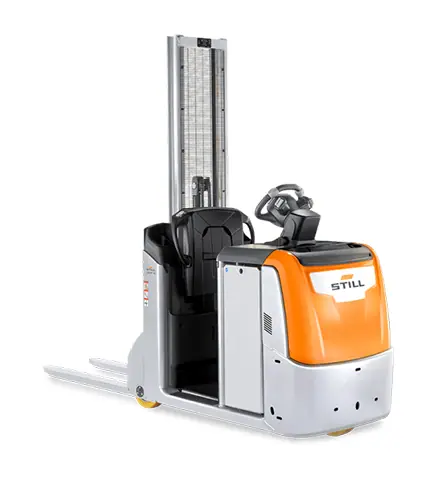

STILL LTX-FF çekici, kaldırma direği ve çatallarla stüdyo çekimi -

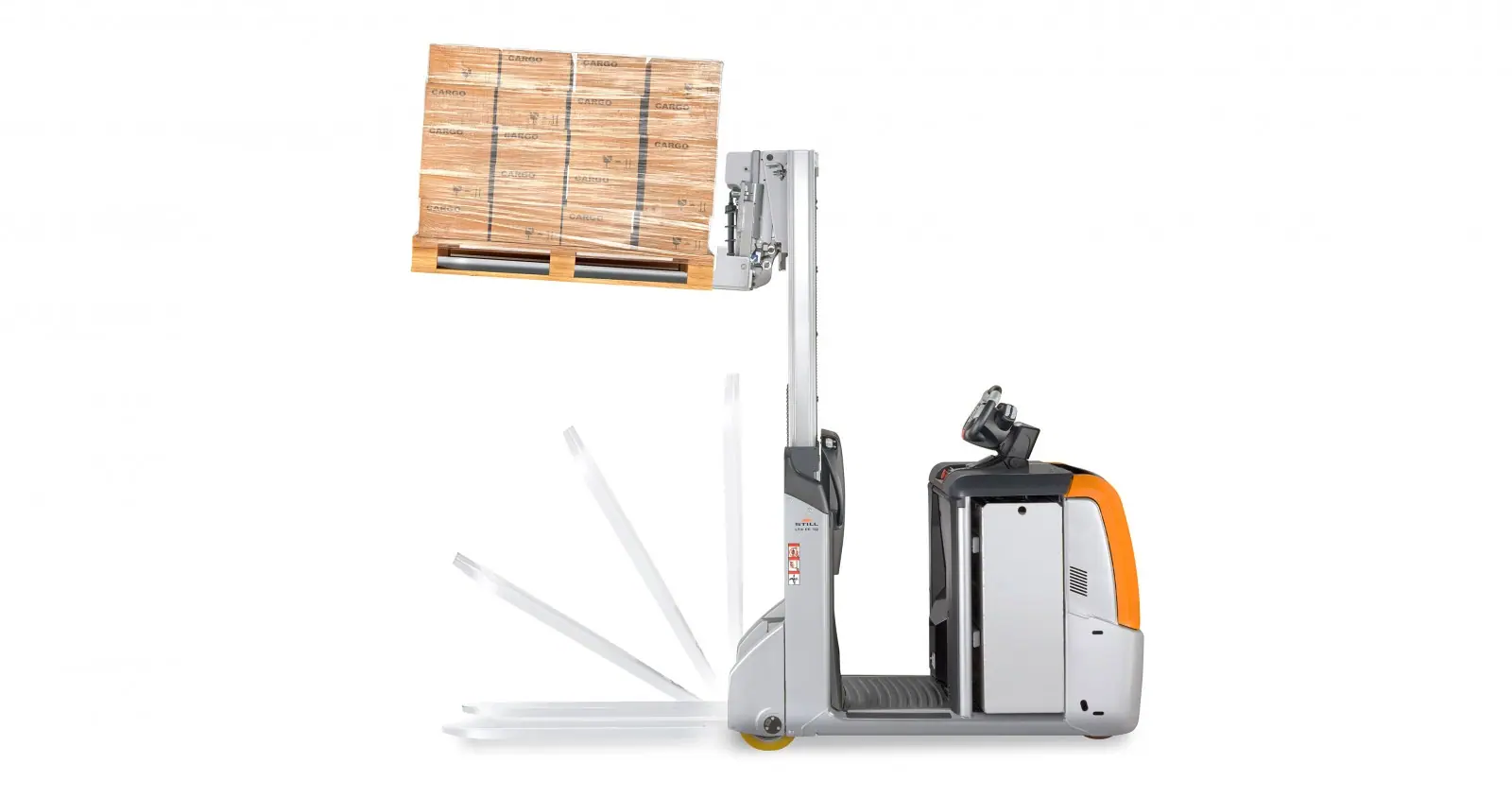

LTX-FF yandan: çatal katlama hareketi ve kaldırılmış palet (birleştirilmiş stüdyo görseli) -
LTX-FF'nin çatallar katlı (çekici modu) yandan görünümü -

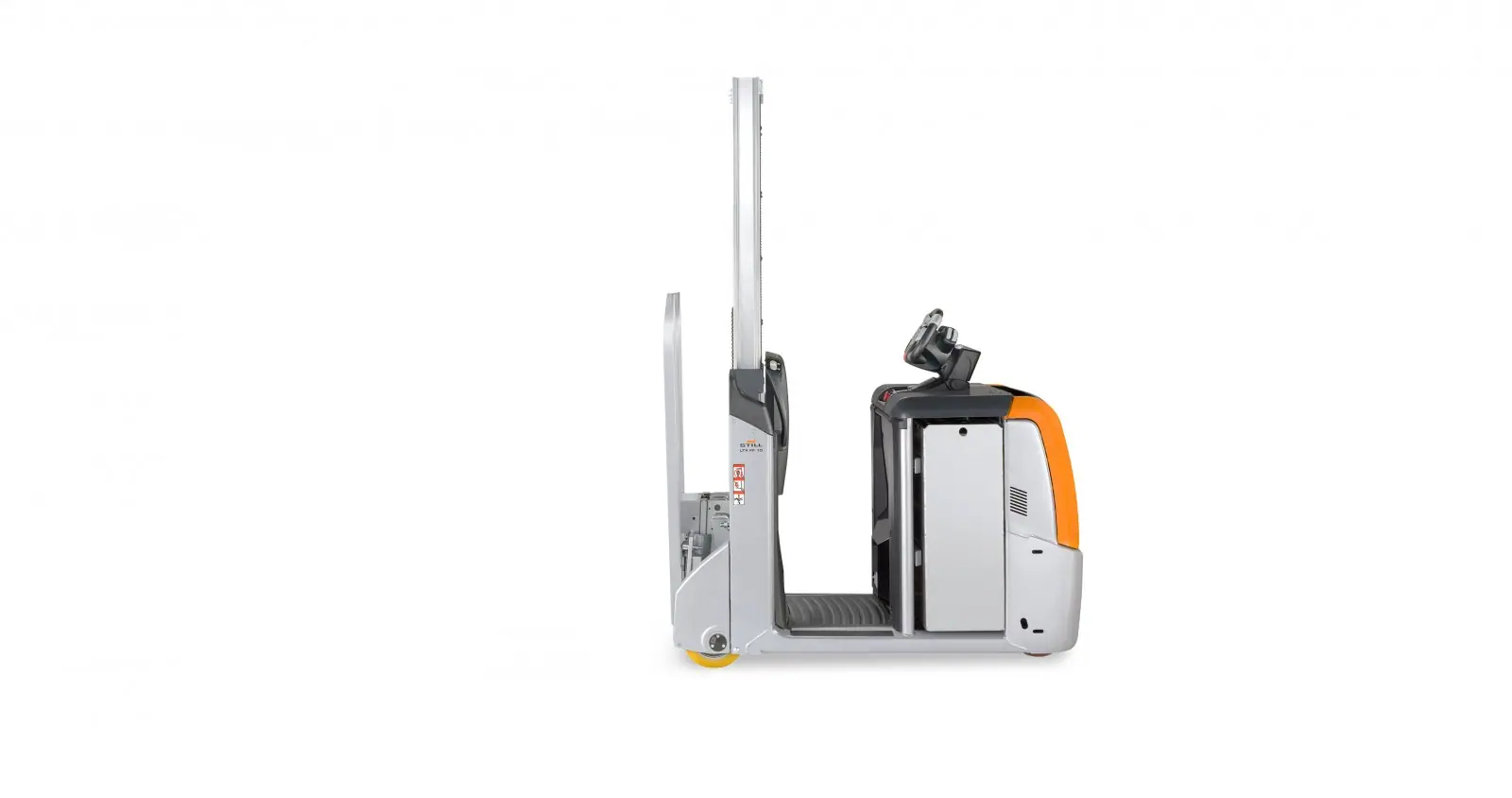

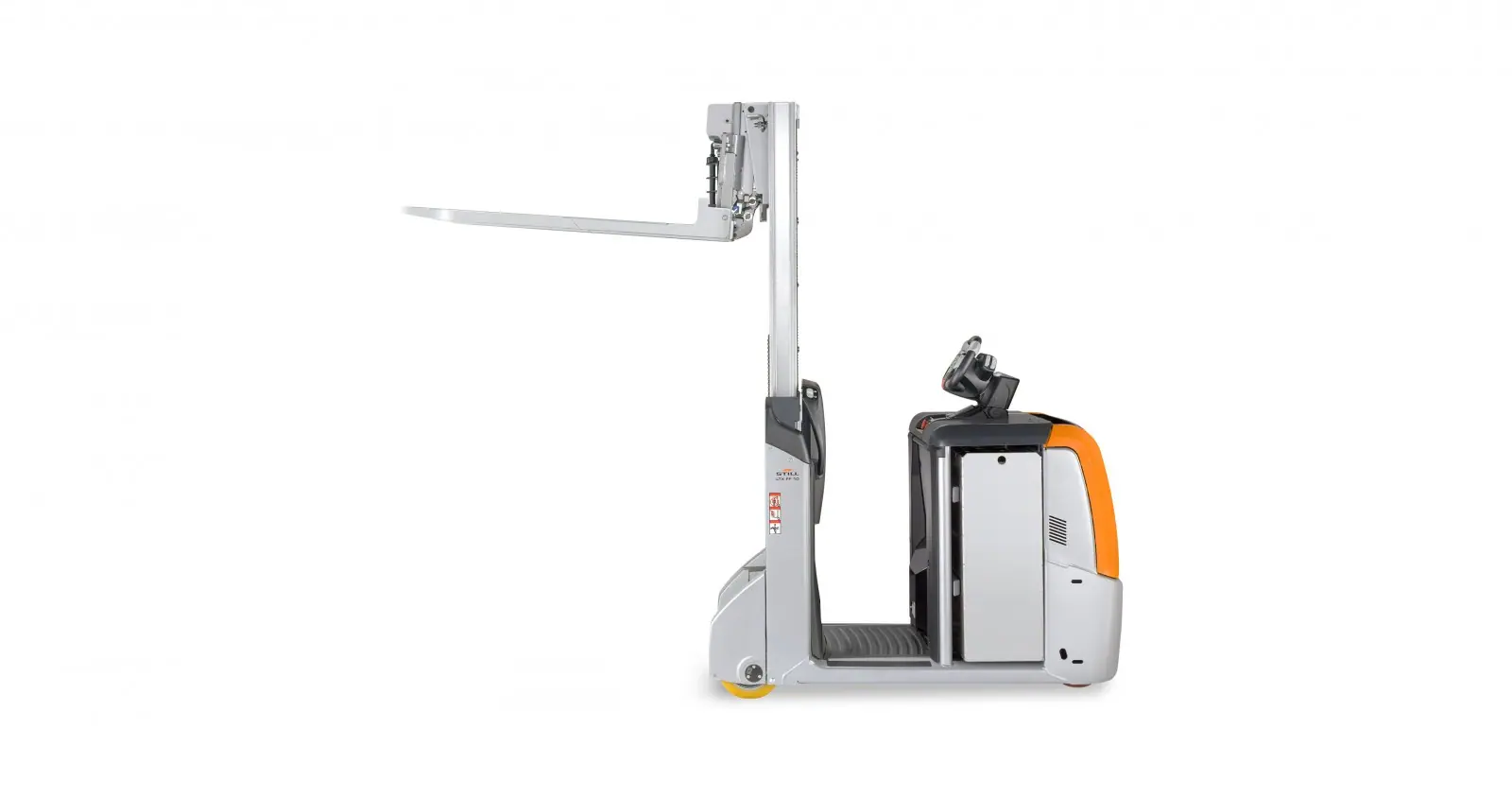

LTX-FF yandan görünüm: çatallar açık ve en üst konuma kaldırılmış -

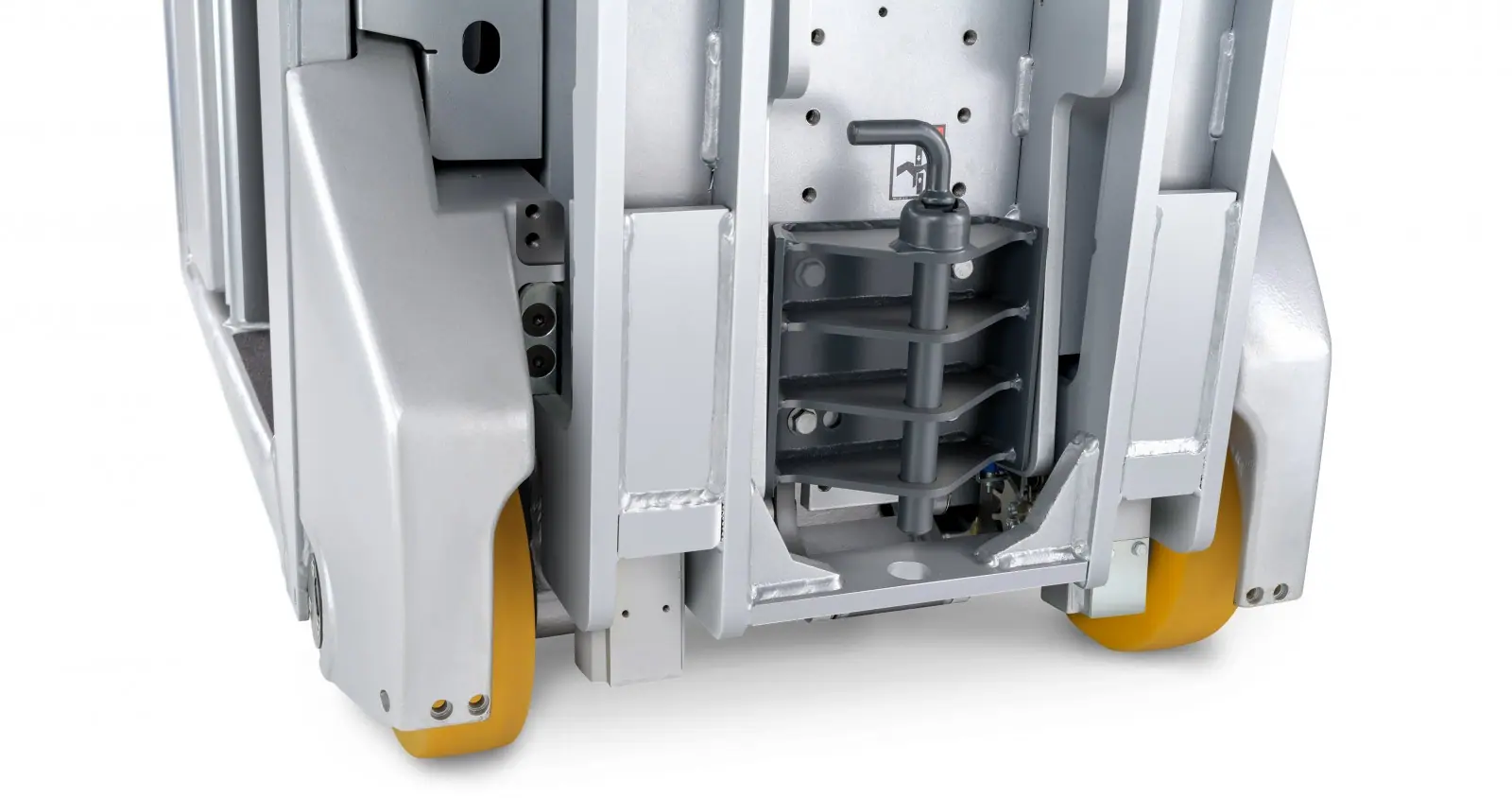

LTX-FF'nin direk altındaki römork kancası -

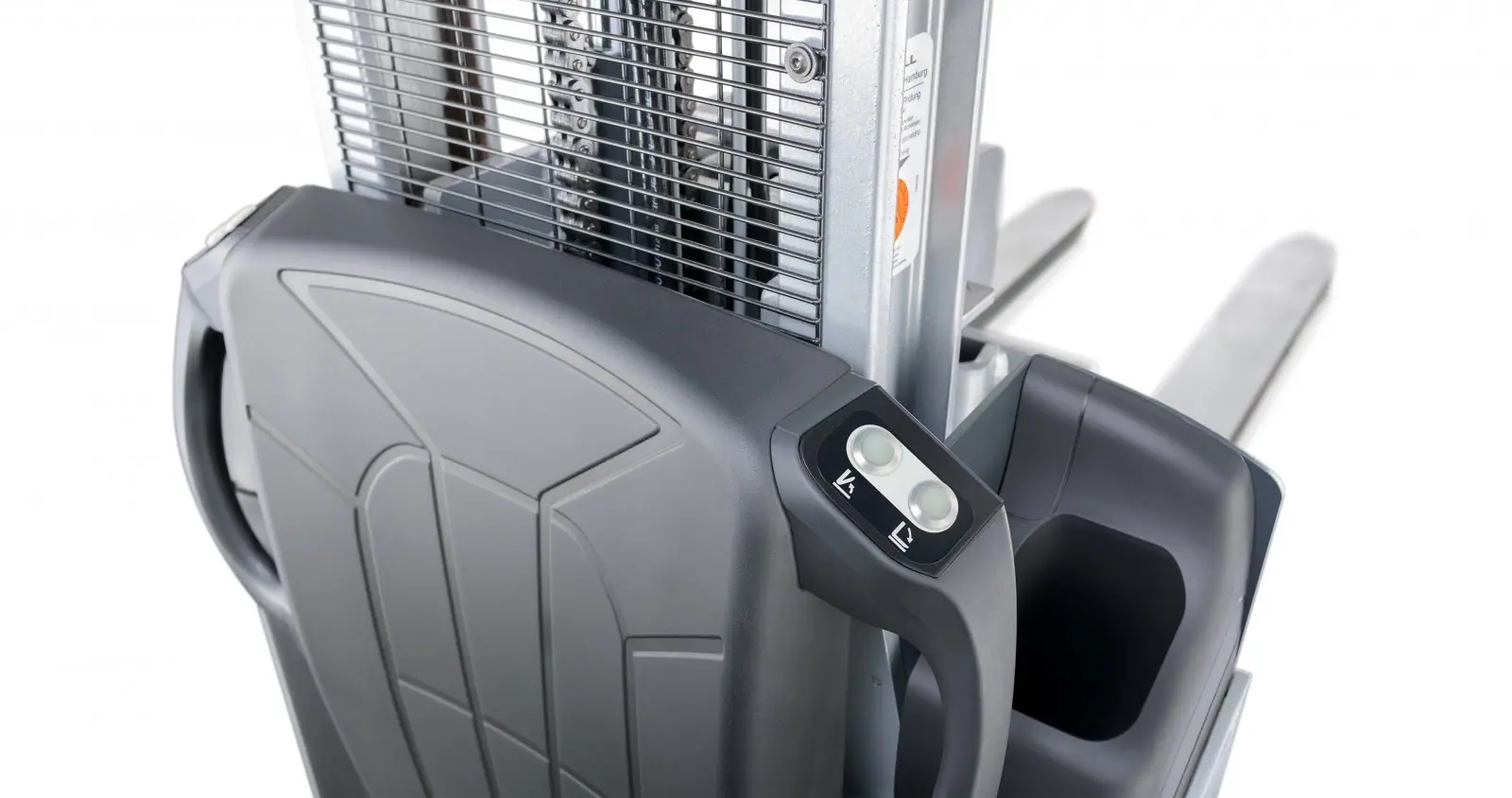

LTX-FF sırt dayamasındaki çatal eğimi kumandaları -

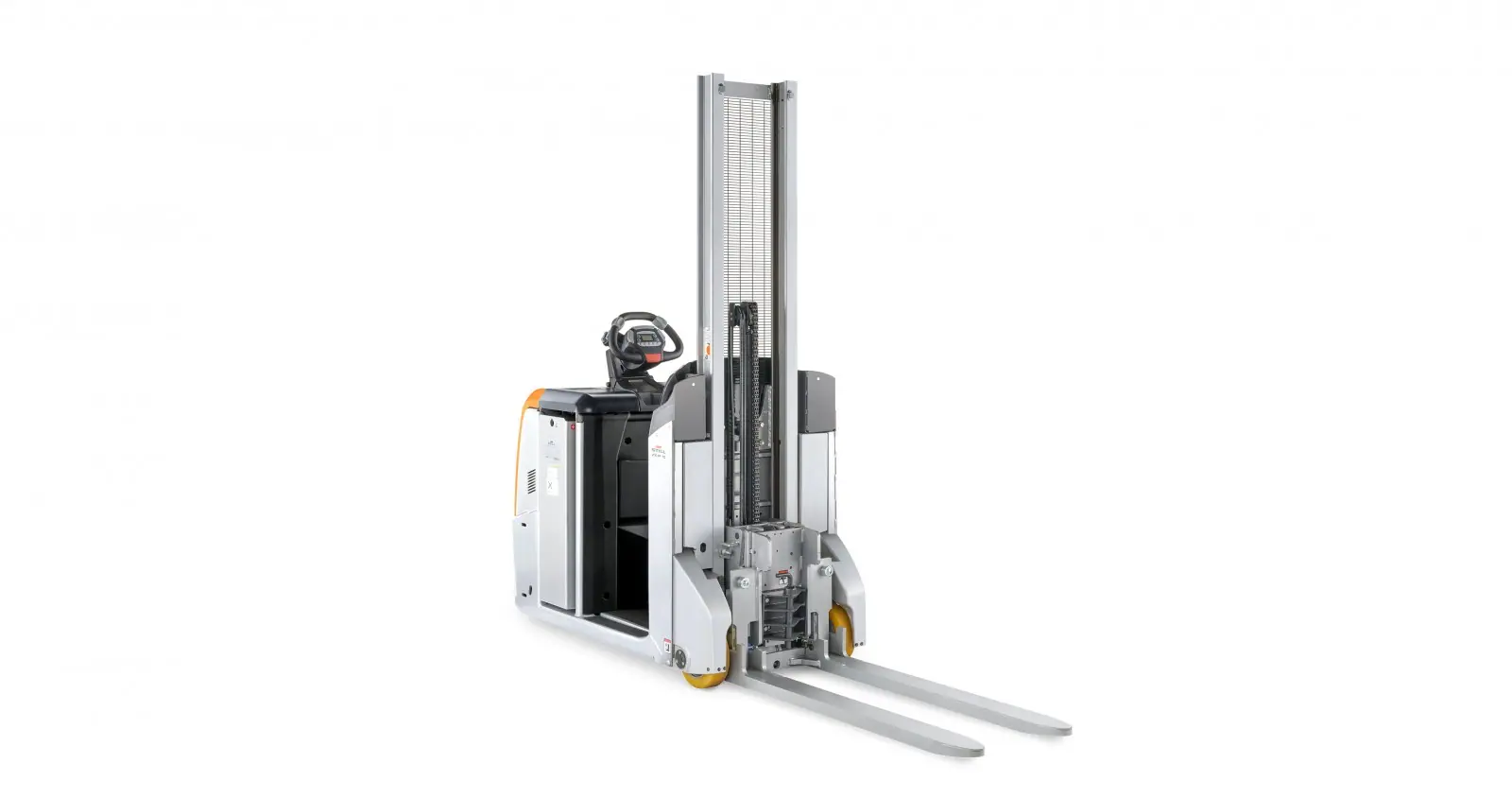

LTX-FF yük tarafından çapraz görünüm, çatallar açık -

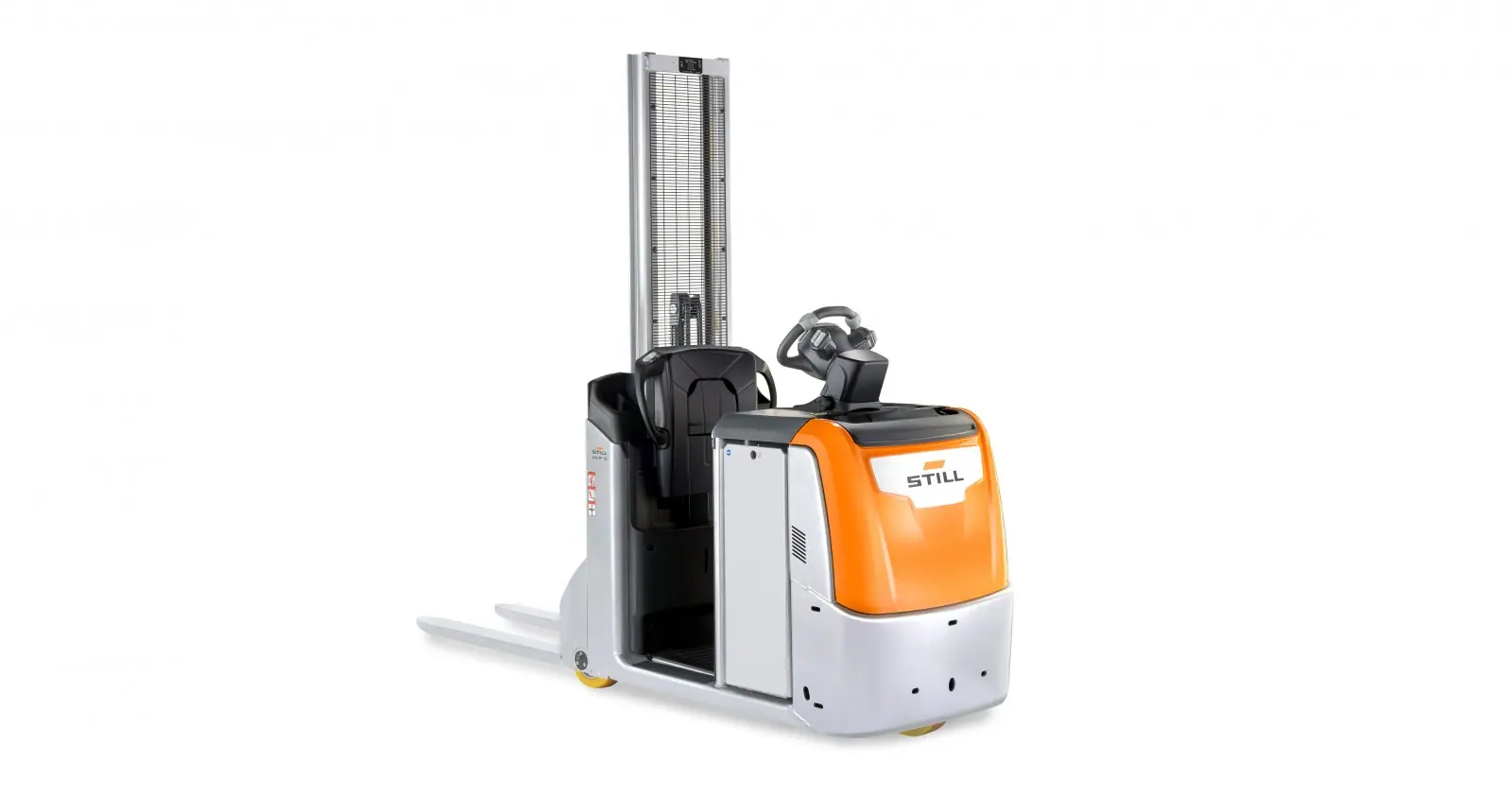

LTX-FF sürücü tarafından ön çapraz görünüm
Merak edilenler
STILL LTX FF hakkında sorular
LTX-FF 05 ile LTX-FF 10 arasındaki fark nedir?
İki versiyon da 5.000 kg römork çeker; fark kaldırma tarafındadır. LTX-FF 05'in kaldırma kapasitesi 500 kg, LTX-FF 10'unki 1.000 kg'dır. LTX-FF 10'un dingil mesafesi (1.282 mm) ve boyu daha uzun, dönüş yarıçapı (1.653 mm) daha büyüktür. Veri sayfasının VDI tablosunda LTX-FF 10 için 560–620 Ah akü verilir; aynı belgenin donanım listesi ise iki versiyonda da 345–465 Ah akü bölmesini standart gösterir. Bu nedenle akü seçimi teklif aşamasında netleştirilmelidir.
LTX-FF'deki 5 ton değeri neyi ifade eder?
5.000 kg, aracın arkasına bağlanan römorkların toplam ağırlığıdır, yani çekme kapasitesidir. Çatallarla kaldırılabilecek yük ise versiyona göre en fazla 500 kg ya da 1.000 kg'dır. Kaldırma yüksekliği direk seçimine göre 1.204 mm veya 1.754 mm'dir.
Çekici olarak kullanılırken çatallara ne olur?
Çatallar patentli bir mekanizmayla yukarı katlanır ve bir düğmeye basılarak açılır. Veri sayfasına göre LTX-FF 05'in boyu çatallar katlıyken 1.544 mm, çatallar açıkken 2.504 mm'dir; araç böylece çekici olarak kullanılırken kompakt kalır. Standart çatal eğimi (geriye 5°), paletin çatal üzerinde güvenle durmasına yardımcı olur.
