STILL OPX-L 16
STILL OPX-L 16, kaldırma direği, kısa destek kolları ve 2.390 mm uzun çatalları bir araya getiren, 1.600 kg kapasiteli kaldırmalı bir yatay sipariş toplayıcıdır. Çatallar 700 mm kaldırılabildiği için toplama yüksekliği paletin doluluğuna göre ayarlanabilir; STILL bunu sırt dostu toplama olarak tanımlar. kısa destek kolları ve döner çatallar sayesinde paletler 790 mm yüksekliğe kadar uzunlamasına veya çaprazlamasına üst üste konabilir. Veri sayfasındaki dönüş yarıçapı 2.459 mm'dir; aynı çatal boyundaki OPX 20'de bu değer 2.893 mm'dir.
Öne çıkanlar
- 1.600 kg kapasite, 1.200 mm yük merkezi; çalışma ağırlığı 1.585 kg
- 700 mm kaldırma; indirilmiş çatal yüksekliği 90 mm
- Çatal ölçüleri 70 × 190 × 2.390 mm, dış çatal genişliği 570 mm
- Kaldırma hızı yüklü / yüksüz 0,102 / 0,178 m/s; sürüş hızı 9 / 12 km/sa
- Standart yük koruma korkuluğu (ekipman tablosunda 1.570 mm); indirilmiş toplam yükseklik 1.665 mm
STILL OPX-L 16, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL sipariş toplayıcı modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Sipariş Toplayıcı sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
Yatay sipariş toplayıcı hangi işlerde kullanılır?
Yatay (alçak seviye) sipariş toplamada operatör aracı raf koridoru boyunca sürer, alt raf gözlerindeki kolileri alır ve çatallardaki palete yerleştirir.
- Sipariş toplama: alt raf gözlerinden koli toplama
- Yatay taşıma: hazırlanan paletleri sevkiyat alanına götürme
- STILL'in örnek sektörleri: perakende, otomotiv, gıda
Varyant seçimi
Uygun varyantı palet tipi, koridor genişliği, toplama yüksekliği ve vardiya düzeni belirler.
Serideki modeller nasıl ayrılır?
Manlift kataloğundaki dört OPX modeli aynı sürüş ve enerji altyapısını paylaşır; farkları yükü taşıma ve kaldırma biçimindedir.
| Model | Kapasite | Yük taşıma / kaldırma |
|---|---|---|
| OPX 20 | 2.000 kg | Direksiz; 130 mm ilk kaldırmayla paleti zeminden ayırır |
| OPX-L 16 | 1.600 kg | Kaldırma direği, kısa destek kolları ve uzun çatallarla 700 mm kaldırma |
| OPX-L 20 S | 2.000 kg | 2.390 mm çatalları makas mekanizmasıyla 700 mm kaldırır |
| OPX 20 iGo neo | 2.000 kg | Operatörü 7,2 km/sa'e kadar otonom takip eder; istenirse manuel |
Ailenin diğer üyeleri
OPX 25, daha hızlı OPX 20/25 Plus, çift katlı OPX-D 20 ile OPX-L 12 ve OPX-L 20 varyantları.
Ortak teknik altyapı
STILL'in OPX TUR 04/23 veri sayfasına göre serideki modeller aynı tahrik ve enerji bileşenlerini kullanır.
| Bileşen | Değer |
|---|---|
| Akü sistemi | 24 V; standart 345–465 Ah kaldırılabilir akü bölmesi |
| Akü opsiyonları | 560–620 Ah bölme, 205–410 Ah Li-Ion bölme, yandan akü değişimi |
| Motorlar | 3 kW üç fazlı AC sürüş, 2,2 kW kaldırma; elektromanyetik fren |
| Sürüş hızı (yüklü / yüksüz) | 9 / 12 km/sa (Plus: 11 / 14 km/sa) |
| Tekerlekler | Poliüretan; Ø 254 × 102 mm tahrik tekeri |
| Gövde genişliği | 800 mm (iGo neo: 830 mm) |
| Platform yüksekliği | 130 mm |
| Ses basıncı (operatör kulağı) | 70 dB(A)'nın altında |
STILL Easy Drive direksiyon ve operatör ergonomisi
OPX'te sürüş, direksiyon ve kaldırma fonksiyonları, ekran entegre STILL Easy Drive direksiyon simidinden tutuş değiştirmeden kontrol edilir.
- Direksiyon yüksekliği ayarı (opsiyon): +89 / −19 mm
- Yaya modu (opsiyon): operatör araçtan inip yanında yürürken aracı ilerletir; aracın iki yanından kullanılabilir
- Opsiyonlar: katlanır toplama basamağı, hava yastıklı operatör platformu, katlanır koltuk
- Yükseltilebilir platform: 2.800 mm toplama yüksekliği
iGo neo'da sınırlı opsiyon
Bu seçeneklerin bir kısmı iGo neo versiyonlarında sunulmaz.
Güvenlik ve filo yönetimi
Curve Speed Control virajlarda hızı direksiyon açısına göre otomatik düşürür; uyarı ışıkları ve erişim kontrolü opsiyondur.
- Opsiyon: ön Safety Light / Safety Light 4Plus uyarı ışıkları
- Opsiyon: çatallar indirilmişken hız sınırlama
- Erişim kontrolü: PIN kodu ya da FleetManager
- Filo yönetimi: operatör yönetimi, darbe algılama ve erişim koruması (veri sayfasında FleetManager 4.x, STILL ARSER'de STILL Smart Portal)
- Otomasyon arayüzü ve MMS hazırlığı: araçları müşteri süreçlerine bağlar
Manlift'ten OPX desteği
STILL ARSER yetkili bayi · Manisa Yunusemre
Model seçiminde şu bilgiler belirleyicidir; talebinizi bunlarla iletin:
- Palet ölçüleri
- Günlük toplama hacmi
- Koridor genişlikleri
- Vardiya düzeni
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 1.600 kg |
| Yük merkezi | 1.200 mm |
| Kaldırma yüksekliği (asansör) | 700 mm (indirilmiş çatal yüksekliği 90 mm; çatal üstü en fazla yaklaşık 790 mm) |
| Asansör tipi | Kaldırma direği (veri sayfasında "asansör"); kısa destek kolları ve döner (serbest salınımlı) uzun çatallar |
| Asansör yüksekliği | İndirilmiş 1.665 mm / kaldırılmış 2.365 mm (standart yük koruma korkuluğu dahil; ekipman tablosunda korkuluk 1.570 mm) |
| Enerji ve tahrik | |
| Akü | 24 V, 345–465 Ah kaldırılabilir akü bölmesi (standart); opsiyon 560–620 Ah bölme, Li-Ion 205–410 Ah bölme ve yandan akü değişimi; akü ağırlığı 402 kg (±%5) |
| Motor | Sürüş 3 kW AC (S2 60 dk); kaldırma 2,2 kW (S3 %5) |
| Enerji tüketimi (VDI) | 0,72 kWh/sa |
| Ölçüler ve manevra | |
| Lastik | Poliüretan; tahrik Ø 254 × 102 mm, yük Ø 85 × 80 mm, destek Ø 150 × 50 mm |
| Araç ölçüleri (U×G×Y) | 3.763 × 800 × 1.665 mm (yükseklik yük koruma korkuluğu dahil, direk indirilmiş) |
| Çatal ölçüleri | 70 × 190 × 2.390 mm; dış çatal genişliği 570 mm |
| Dönüş yarıçapı | 2.459 mm |
| Koridor genişliği | 4.026 mm (800 mm palet uzunlamasına, çatallar kaldırılmış) |
| Çalışma ağırlığı | 1.585 kg (akü dahil) |
| Performans ve kullanım | |
| Sürüş hızı | 9 / 12 km/sa (yüklü / yüksüz); geri 8 / 11 km/sa |
| Kaldırma / indirme hızı | 0,102 / 0,178 m/s kaldırma; 0,123 / 0,123 m/s indirme (yüklü / yüksüz) |
| Tırmanma kabiliyeti | %6,0 / %15 (yüklü / yüksüz, çatallar kaldırılmış); geometrik sınır %5,0 |
| Ses basınç seviyesi | < 70 dB(A) |
Son güncelleme:
OPX-L 16 görselleri
-

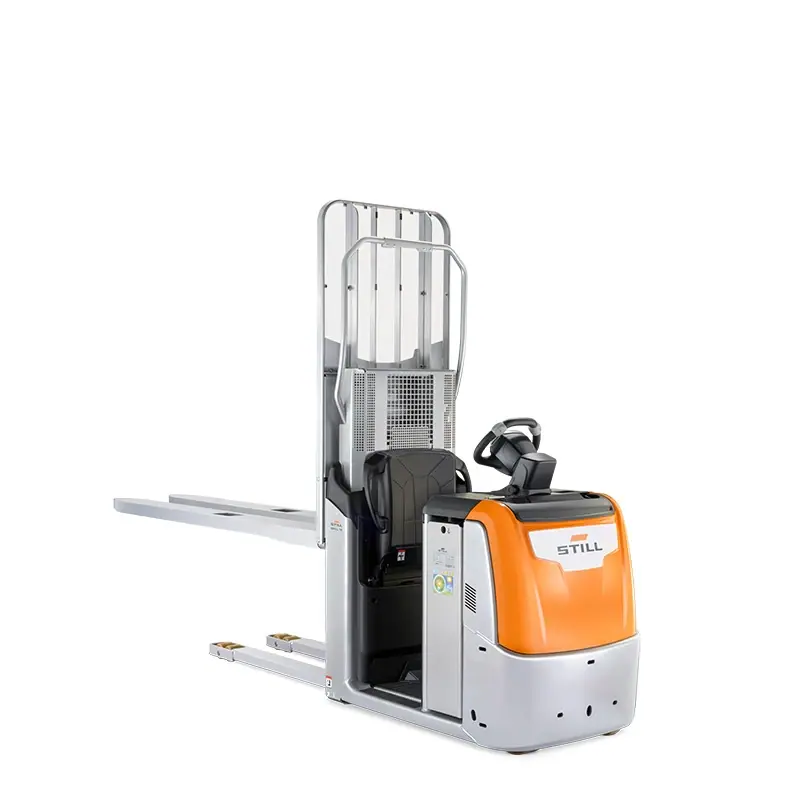

STILL OPX-L 16 stüdyo fotoğrafı, beyaz fon (resmi STILL görseli; bu dosya şeffaf değil) -

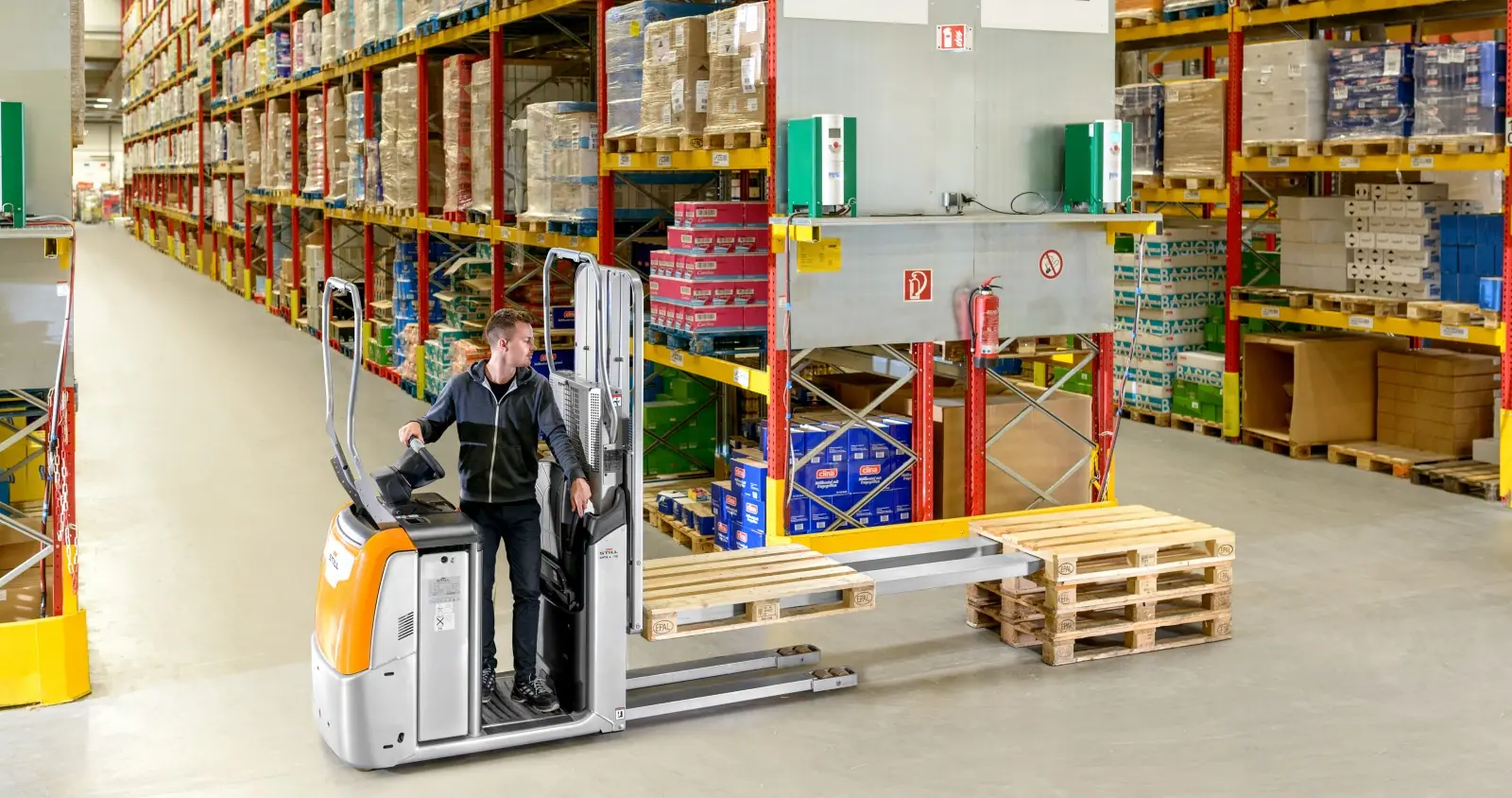

OPX-L 16 depo koridorunda; operatör platformda, çatallarda paletler -

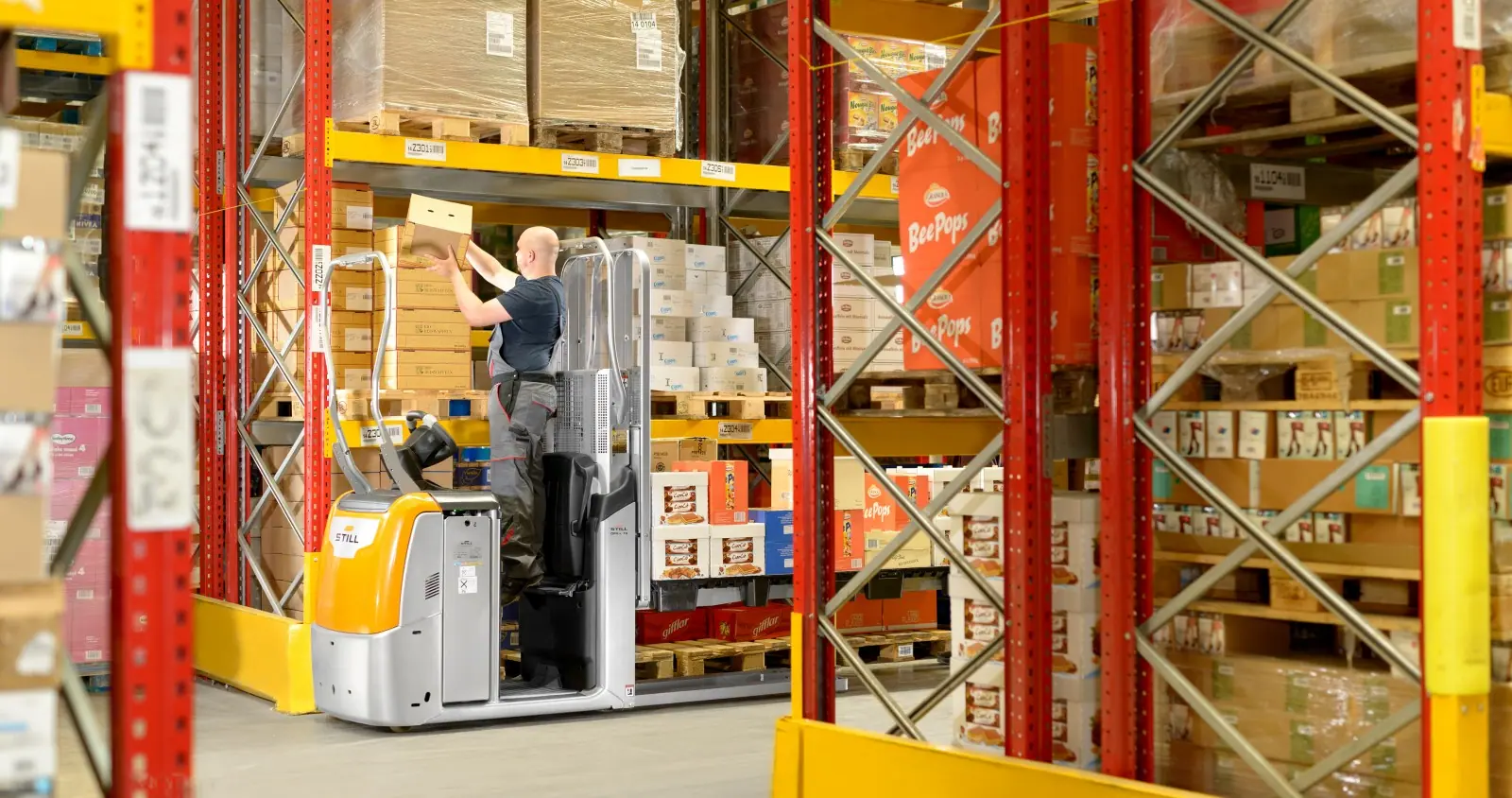

Operatör OPX-L 16'nın basamağında yükselerek raftan koli topluyor -

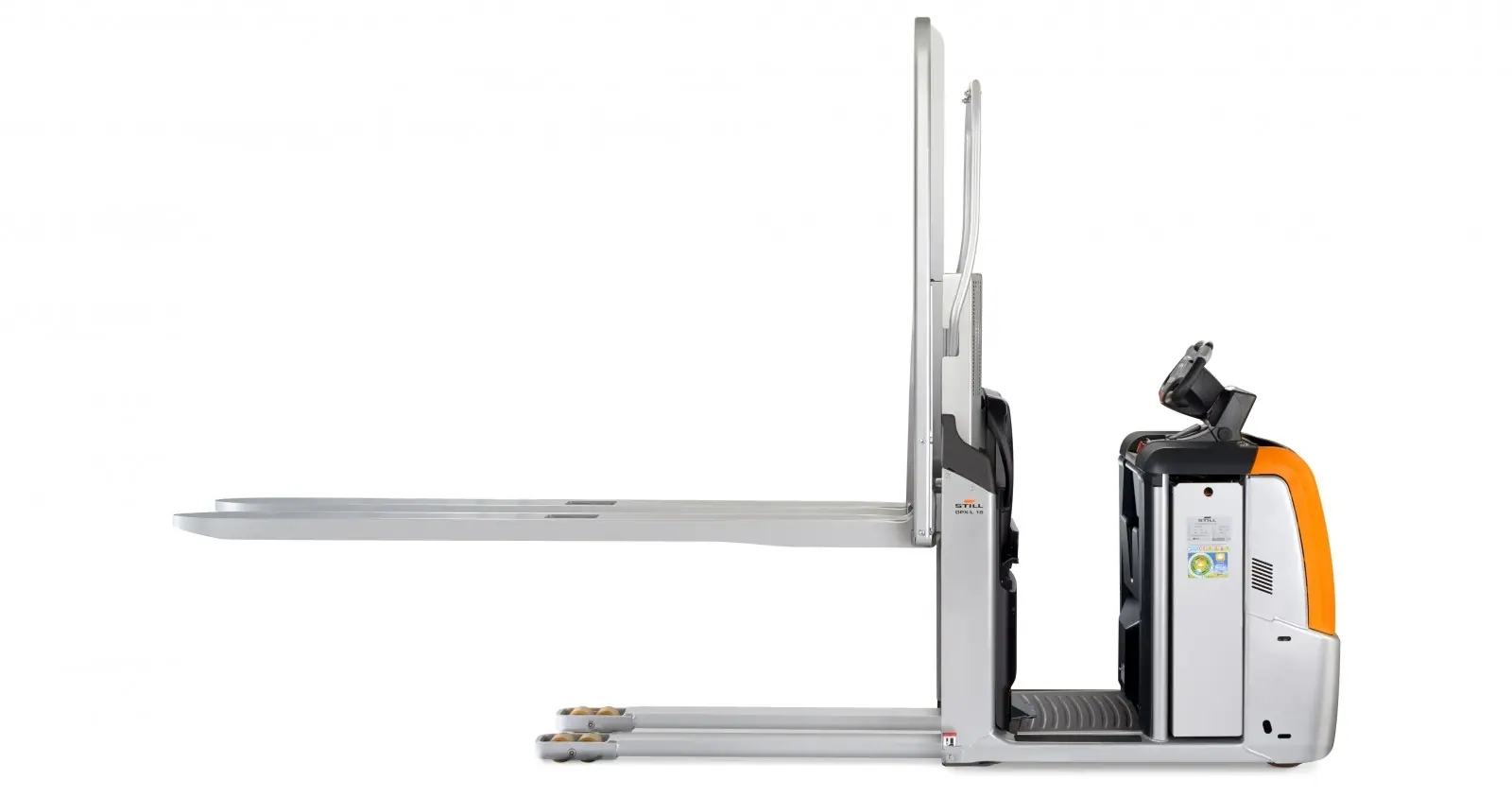

OPX-L 16 yandan görünüm, direk ve çatallar kaldırılmış (stüdyo) -

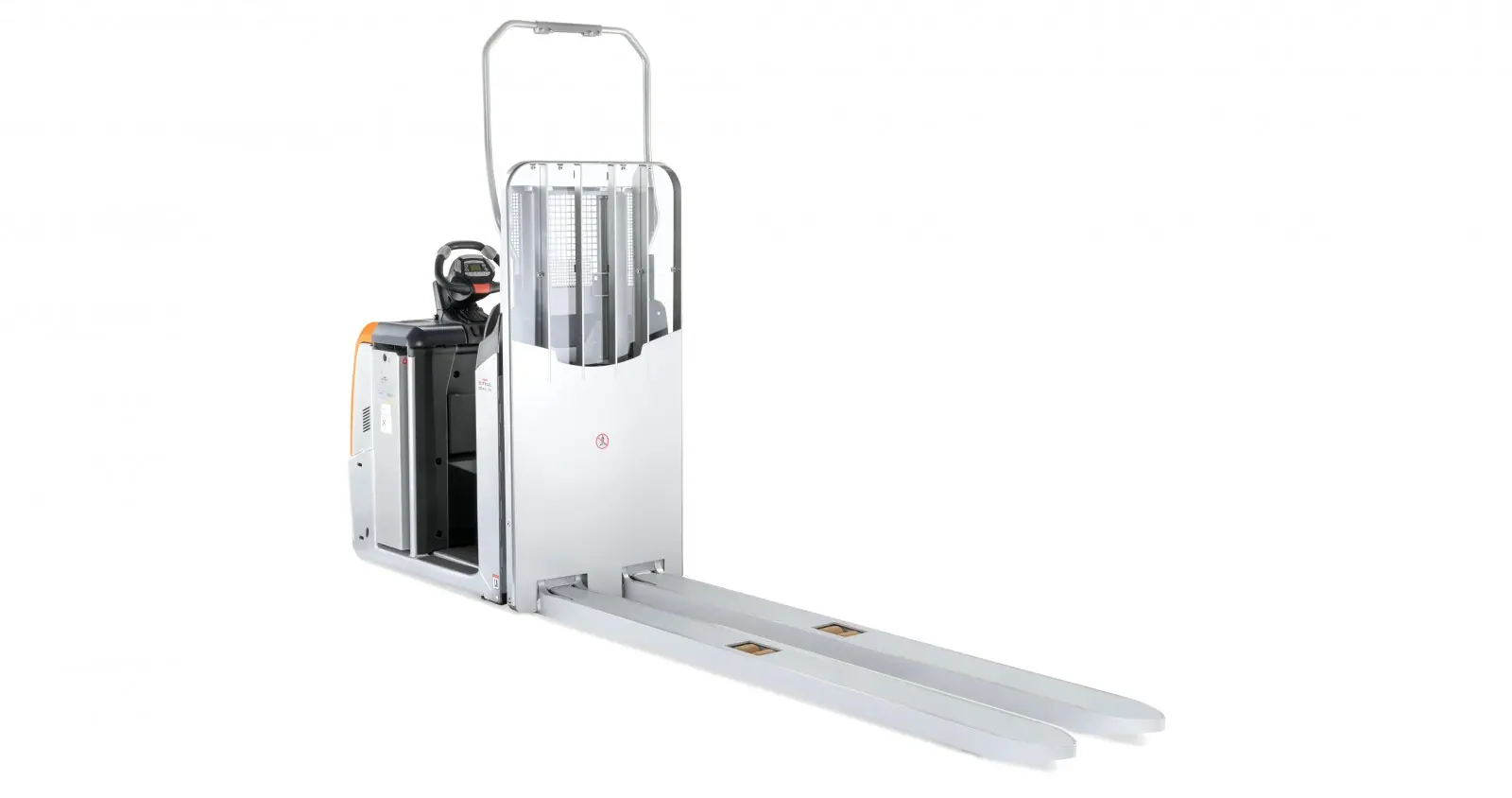

OPX-L 16, çatal tarafından çapraz görünüm; yük koruma korkuluğu ve uzun çatallar (stüdyo) -

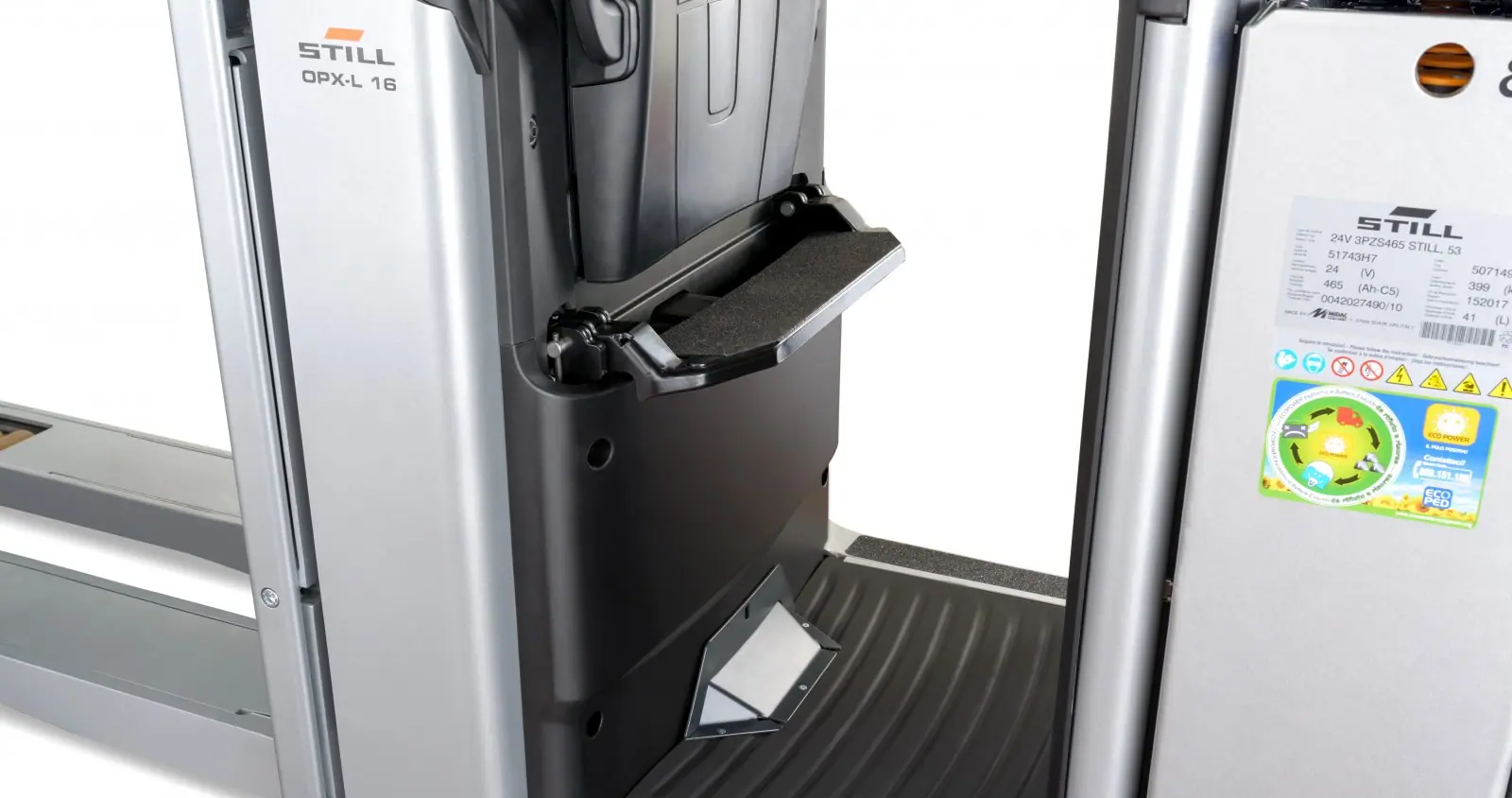

OPX-L 16'da katlanır toplama basamağı detayı (araç üzerinde OPX-L 16 etiketi görünüyor) -

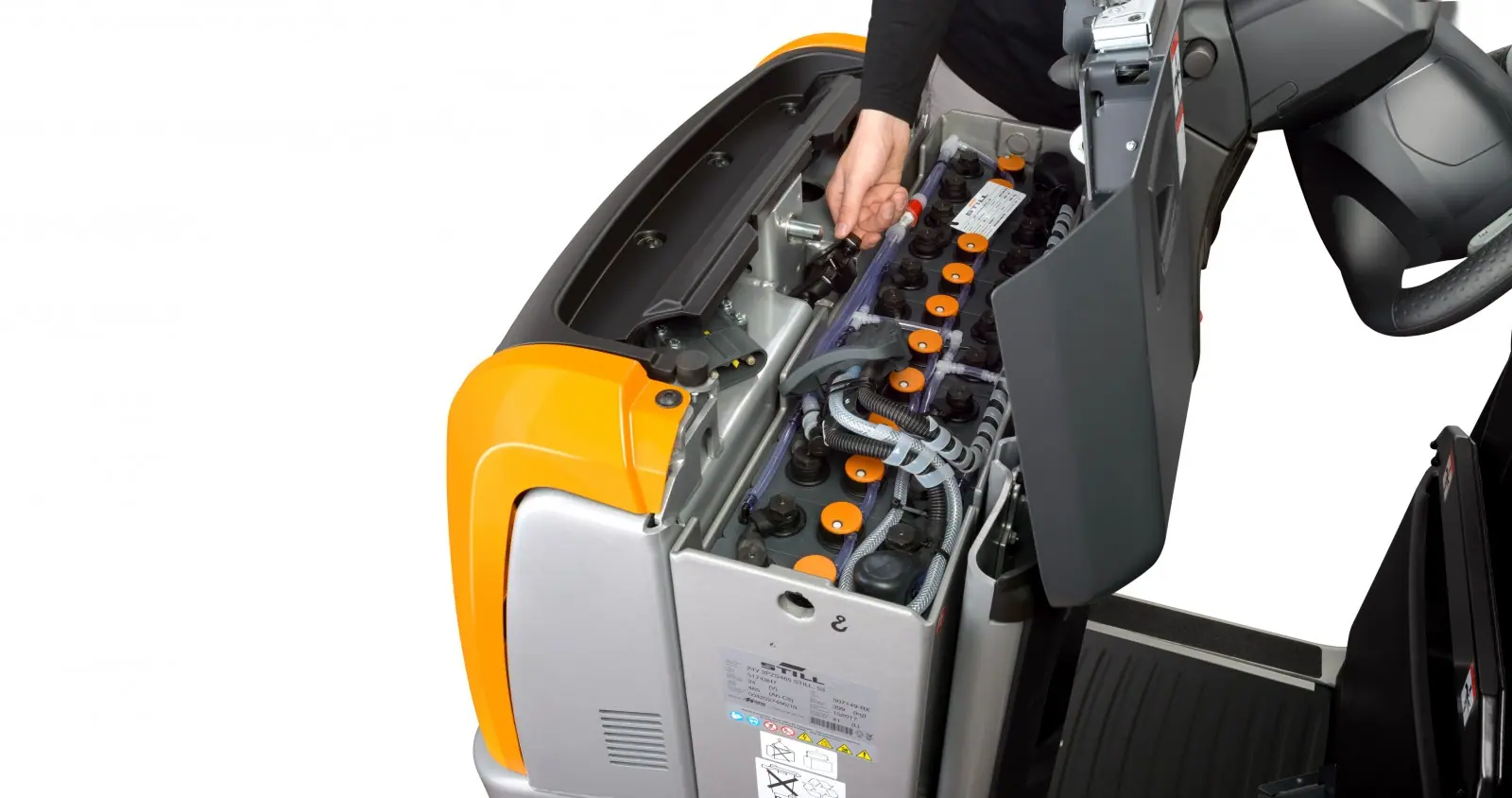

OPX-L 16'da açık akü bölmesi ve akü bağlantısı
Merak edilenler
STILL OPX-L 16 hakkında sorular
OPX-L 16 paleti ne kadar yükseltebilir?
Veri sayfasındaki kaldırma değeri 700 mm'dir. Çatalların üst yüzeyi indirilmişken 90 mm'de durduğundan tam kaldırmada yaklaşık 790 mm'ye ulaşır; STILL de paletlerin 790 mm'ye kadar üst üste konabildiğini belirtir. STILL bu kaldırmayı toplama yüksekliğini ayarlamak ve paletleri üst üste koymak için konumlandırır.
OPX-L 16 için otonom iGo neo versiyonu var mı?
Hayır. STILL'in OPX veri sayfası iGo neo versiyonunu OPX 20/25, OPX-L 12, OPX-L 20 ve OPX-L 20 S için verir; OPX-L 16 bu listede yok. Otonom takip isteniyorsa 2.000 kg kapasiteli OPX-L 20 S iGo neo değerlendirilebilir.
OPX-L 16 hangi koridor genişliğini gerektirir?
STILL, 800 mm genişlikteki paletin uzunlamasına taşındığı ve çatalların kaldırıldığı durum için 4.026 mm çalışma koridoru genişliği verir. Bu değer veri sayfasındaki standart yapılandırma içindir; akü ve ekipman seçenekleri sonucu değiştirebilir.
