Sipariş Toplayıcı · STILL EK-X
STILL EK-X

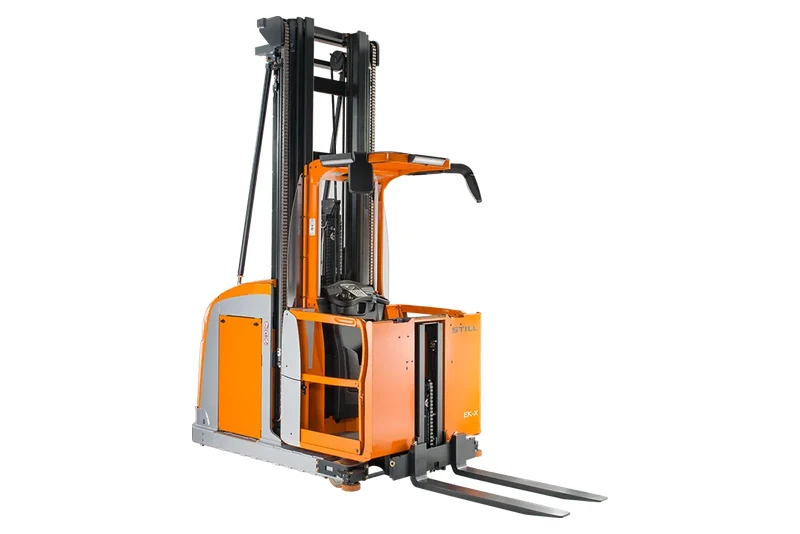

STILL EK-X, yüksek raflı depolarda dar koridorlardan parça ve koli toplamak için kullanılan, 1.200 kg'a kadar kapasiteli bir dikey sipariş toplayıcıdır. Serbest kaldırmalı triplex asansörle sipariş toplama (erişim) yüksekliği 12.000 mm'ye kadar çıkar; araç 24 V veya 48 V olarak sunuluyordu, 48 V'ta Li-Ion seçeneği vardı. Model STILL'in güncel ürün gamından çıktı; resmi sitelerde yerini PXV aldı.
Öne çıkanlar
- 1.200 kg'a kadar kapasite, 400 mm yük merkezi
- Triplex asansörle 12.000 mm'ye, teleskopik asansörle 10.365 mm'ye kadar sipariş toplama yüksekliği
- 24 V veya 48 V; 48 V'ta 13,1–39,2 kWh Li-Ion akü seçeneği
- 10–13 km/sa sürüş hızı; 2021 veri sayfasına göre OptiSpeed 3.0 (kaldırma yüksekliğine göre hız ayarı) standart
- Güncel üretimde değil; halefi STILL PXV (1.200 kg'a kadar kapasite, 14.500 mm'ye kadar erişim yüksekliği)
STILL EK-X, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL sipariş toplayıcı modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Sipariş Toplayıcı sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
Dikey sipariş toplayıcı nasıl çalışır?

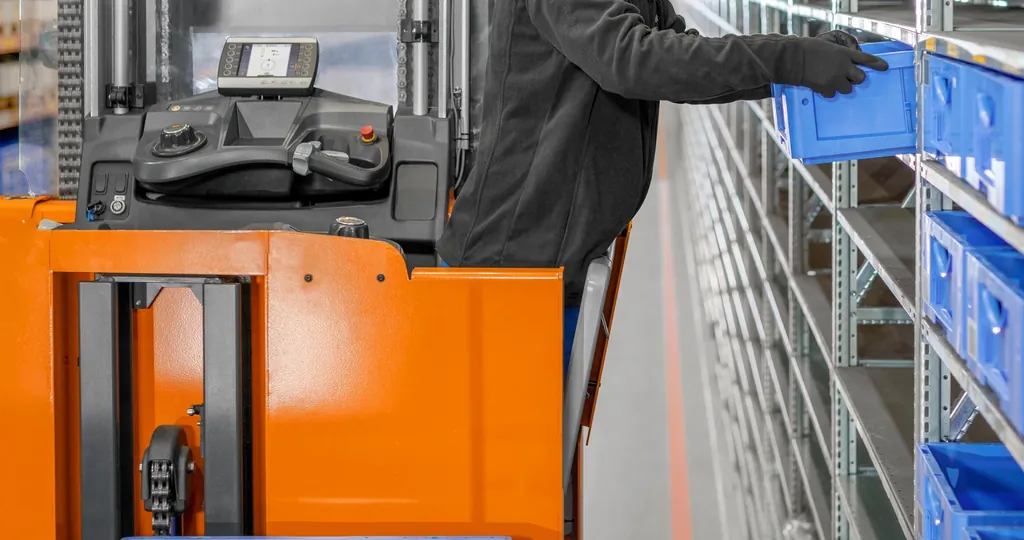

Dikey sipariş toplayıcıda operatör, kumandaların bulunduğu platformda durur ve platform asansörle birlikte raf gözüne kadar yükselir; ürünü elle alıp çatallardaki palete ya da kutuya yerleştirir.
- Operatör platformda durur; sürüş ve kaldırma kumandaları platformdadır.
- Platform asansörle birlikte raf seviyesine yükselir.
- Operatör ürünü raf gözünden elle alır.
- Ürünü çatallardaki palete veya kutuya yerleştirir.
Ek kaldırma (opsiyon)
Çatallar ayrıca kalkar
Palet toplama sırasında rahat bir yükseklikte tutulur: EK-X 10'da 800 mm, EK-X'te 740 mm.
Sipariş toplama yüksekliği
Platform + 1.600 mm
Çatal yüksekliği değil, ayakta duran operatörün elle uzanabildiği noktadır.
EK-X 10 ile EK-X arasındaki farklar
İki model aynı prensiple çalışır ama farklı depo ölçekleri için tasarlanmıştır: EK-X 10 kompakt ve güncel, EK-X daha yüksek ve üretimden kalkmış.
| Özellik | EK-X 10 | EK-X |
|---|---|---|
| Kapasite (400 mm yük merkezi) | 1.000 kg | 1.200 kg'a kadar |
| Sipariş toplama yüksekliği | En fazla 6.350 mm | En fazla 12.000 mm (tripleks) |
| Elektrik sistemi | Yalnızca 24 V | 24 V veya 48 V (48 V'ta Li-Ion seçeneği) |
| Asansör | Tek direk veya teleskopik | Teleskopik veya serbest kaldırmalı tripleks |
| Sürüş hızı | 9–10 km/sa | 10–13 km/sa |
| Durum | Güncel ürün gamında | Üretimde değil; yerini PXV aldı |
Dar koridorda yönlendirme ve güvenlik seçenekleri
Çok dar koridorlarda araç raflara paralel bir hat üzerinde yönlendirilir: giriş makaralı mekanik ray yönlendirmesi veya otomatik hat bulmalı endüktif yönlendirme opsiyon olarak sunulur.

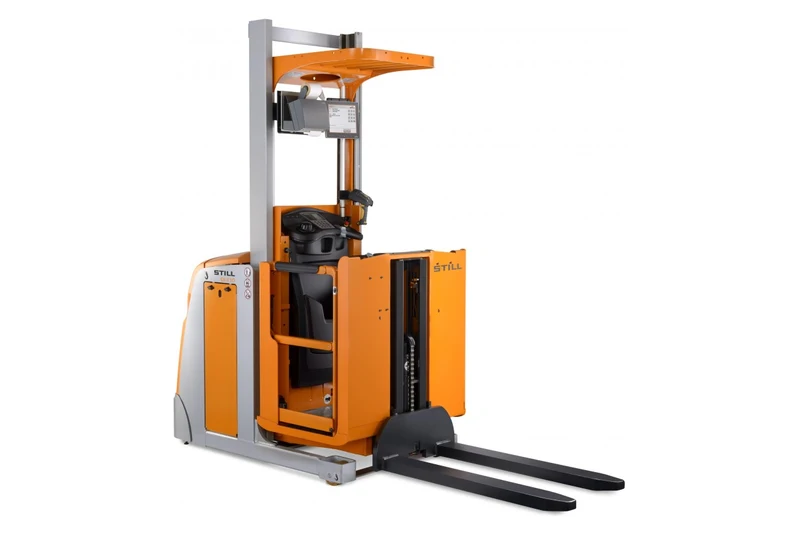

790 mm şasili EK-X 10
Bu versiyonda endüktif yönlendirme, kişi koruma sistemi (PSS) ve koridor sonunda otomatik frenleme sunulmaz; ray yönlendirme opsiyon olarak alınabilir.
Diğer opsiyonlar
- STILL Safety Light
- Anahtar, PIN veya kartla erişim yetkilendirmesi
- Yana eğilir kabin bariyerleri
- -30 °C'ye kadar soğuk depo versiyonu
Hangi donanımın sipariş edilebildiği modele ve şasi genişliğine göre değişir.
Tam palet istiflemek için değildir
STILL'in Türkçe kullanım kılavuzuna (12/2023; EK-X 10, EK-X ve PXV) göre bu araçlar raf sistemlerinde ünite yüklerini (ör. tam paletleri) istiflemek ve raftan almak için uygun değildir. Ünite yüklerini kaldırmak, indirmek ve taşımak için kullanılabilir.
Güncel durum ve halef modeller
EK-X 10 güncel üründür; büyük EK-X ise gamdan çıktı ve eski adresleri PXV'ye yönleniyor.
| Model | Durum | Kapasite | Erişim yüksekliği | Hız |
|---|---|---|---|---|
| EK-X 10 | Güncel (STILL ARSER, STILL UK; Ocak 2025 veri sayfası) | 1.000 kg | 6.350 mm | 9–10 km/sa |
| EK-X | Üretimden kalktı | 1.200 kg'a kadar | 12.000 mm | 10–13 km/sa |
| PXV | EK-X'in yerini aldı | 1.200 kg'a kadar | 14.500 mm'ye kadar | 13 km/sa |
| PXV M | Ailenin küçük versiyonu | 1.000 kg'a kadar | 7.800 mm'ye kadar | – |
Manlift'ten sipariş toplayıcı hizmetleri
STILL ARSER yetkili bayi · Manisa Yunusemre
Doğru modeli ve asansör yapısını seçmek için şu bilgileri birlikte değerlendiriyoruz:
- En üst toplama seviyesi
- Koridor genişliği
- Toplanan yüklerin ağırlığı
- Vardiya düzeni
Mevcut EK-X'iniz için
Servis ve yedek parça, 2. el EK-X talepleri veya PXV'ye geçiş için Manlift ile görüşebilirsiniz.
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 1.200 kg'a kadar (konfigürasyona bağlı; 24 V örneklerinde 1.000 kg) |
| Yük merkezi | 400 mm |
| Sipariş toplama (erişim) yüksekliği | 12.000 mm'ye kadar (triplex asansör + ek kaldırma); teleskopik asansörle 10.365 mm'ye kadar |
| Kaldırma yüksekliği (asansör, nominal h3) | Triplex: 4.410 – 10.160 mm; teleskopik: 2.825 – 8.525 mm |
| Asansör tipi | Teleskopik (serbest kaldırmasız) veya triplex (1.600–3.850 mm serbest kaldırmalı); her ikisinde 740 mm ek kaldırma |
| Enerji ve tahrik | |
| Akü | 24 V veya 48 V. 24 V kurşun-asit için 1.240 Ah'e kadar akü bölmesi; 48 V kurşun-asit veya 13,1–39,2 kWh Li-Ion. Örnekler: 24 V 840/1.120 Ah, 48 V 420/560 Ah, Li-Ion 48 V 813 Ah |
| Motor | Sürüş motoru 4,0 kW (24 V) / 6,5 kW (48 V), S2 60 dk; kaldırma motoru 7,6 kW / 13 kW; rejeneratif fren |
| Ölçüler ve manevra | |
| Platform yüksekliği (yükseltilmiş) | 3.065 – 10.400 mm (asansöre göre) |
| Lastik | Poliüretan; tahrik tekerleği Ø360×130 mm, yük tekerlekleri Ø180×156 mm |
| Araç ölçüleri (U×G×Y) | U 3.126–3.310 × G 880 veya 1.180 mm (örnek konfigürasyonlar); Y (asansör kapalı) 2.250 mm'den başlar, asansöre göre artar; şasi genişlikleri 880–1.580 mm |
| Çatal ölçüleri | 55 × 120 × 800 mm veya 55 × 120 × 1.200 mm (örnekler); çatal boyu 800–1.600 mm |
| Dönüş yarıçapı | 1.732 – 2.071 mm |
| Çalışma koridoru (Ast, 1.200×800 palet) | 1.160 mm (uzunlamasına, 880 mm şasi) / 1.380 mm (enine, 1.180 mm şasi) |
| Servis ağırlığı (akü dahil) | 2.887 – 3.747 kg |
| Performans ve kullanım | |
| Sürüş hızı | 10 – 13 km/sa (13 km/sa: 48 V Li-Ion triplex örneği) |
| Kaldırma hızı (yüksüz) | 0,30 – 0,40 m/s |
| Ses basıncı seviyesi (operatör yeri) | 61 dB(A) |
| Soğuk depo | -30 °C'ye kadar versiyon (opsiyon) |
| Durum | STILL'in güncel ürün gamından çıktı (üretimden kalktı); halefi STILL PXV (STILL model tablosu: 1.200 kg'a kadar, 14.500 mm, 13 km/sa, 48 V) |
Son güncelleme:
EK-X görselleri
-

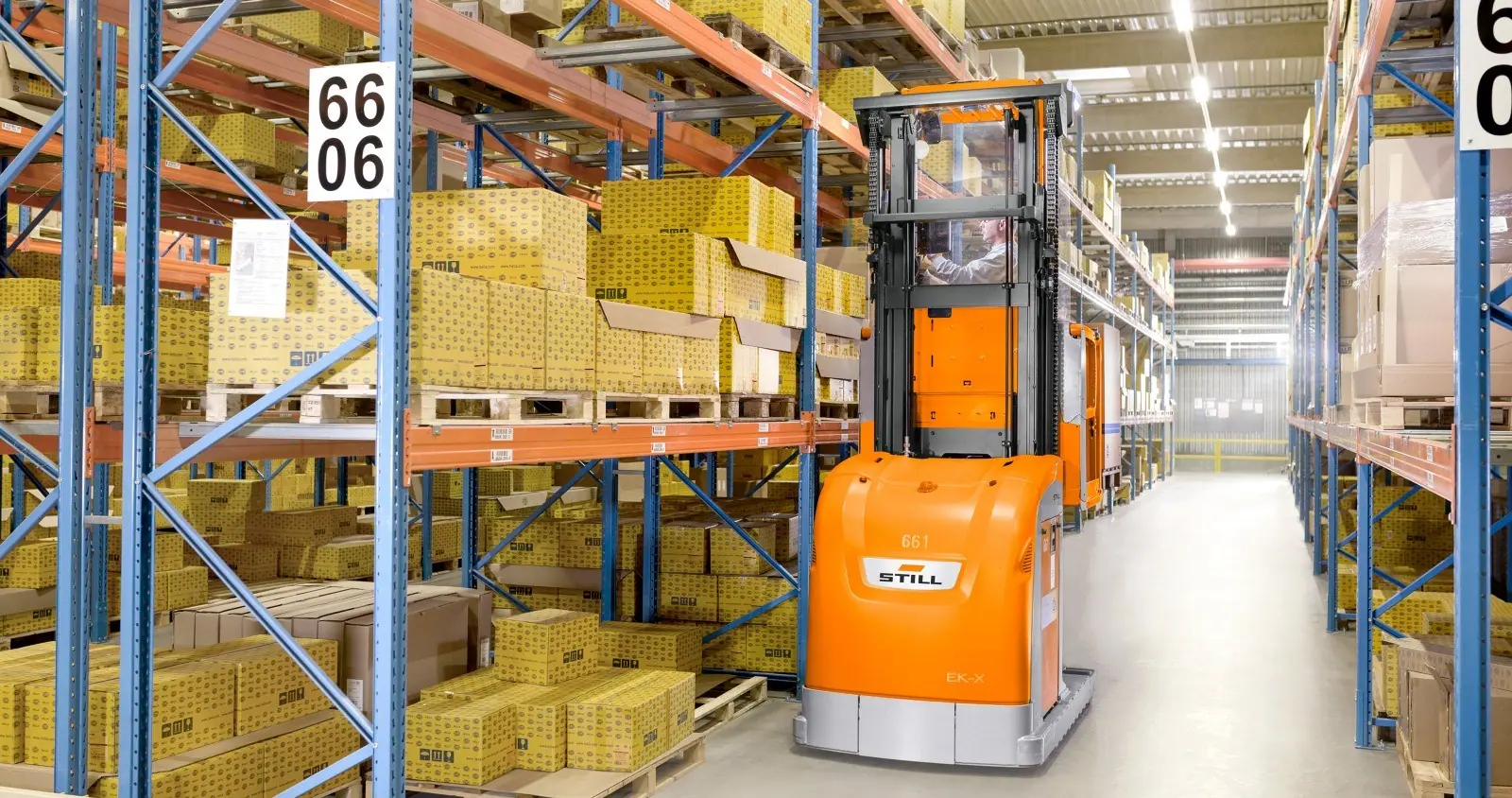

Kolili ürün raflarının arasındaki koridorda, operatör kabini yükseltilmiş STILL EK-X (uygulama fotoğrafı) -

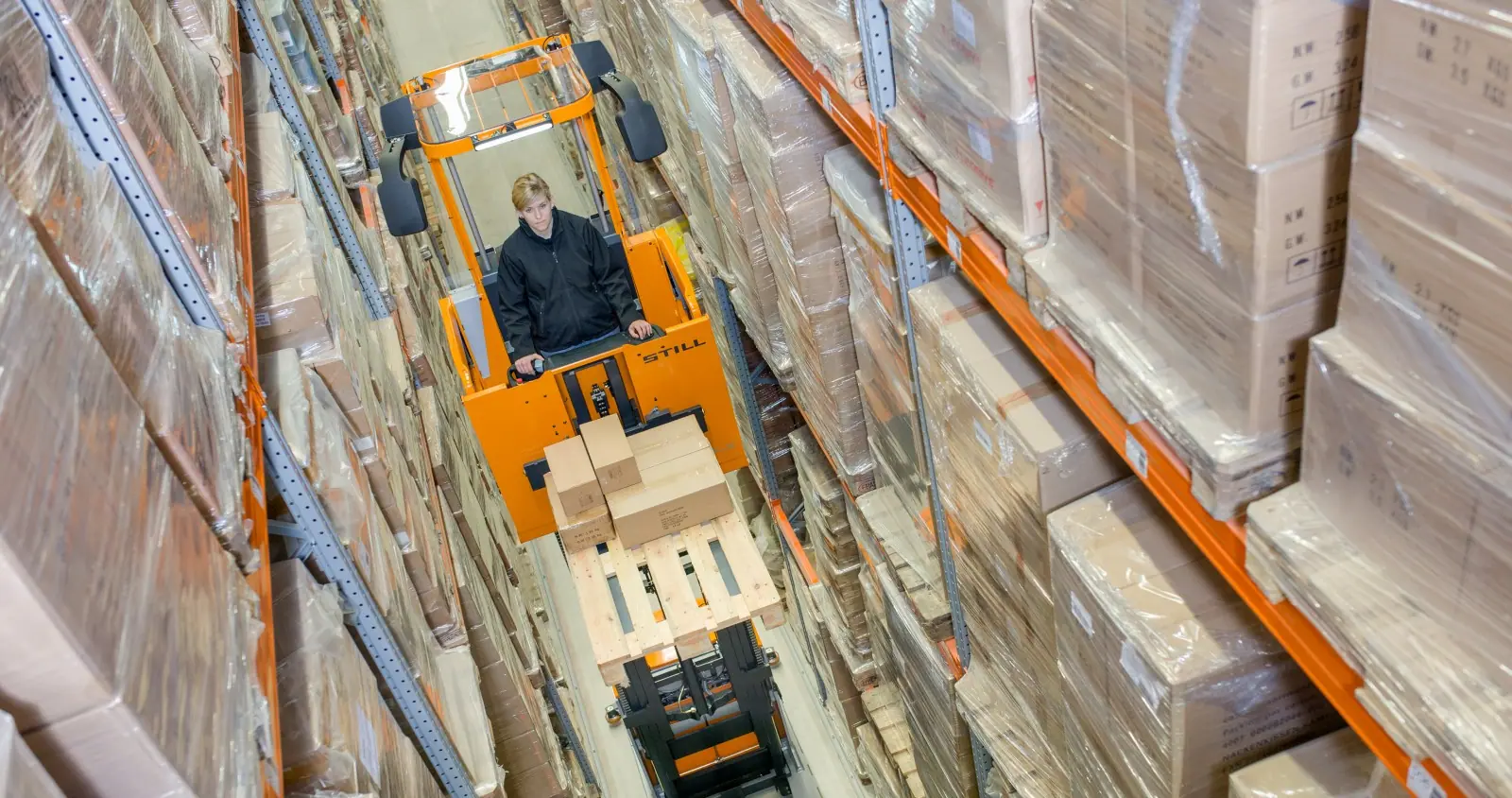

Dar koridorda yukarıdan görünüm: yükseltilmiş EK-X kabininde kumandaların başındaki operatör, önde çatallar üzerinde kolili palet (uygulama fotoğrafı) -

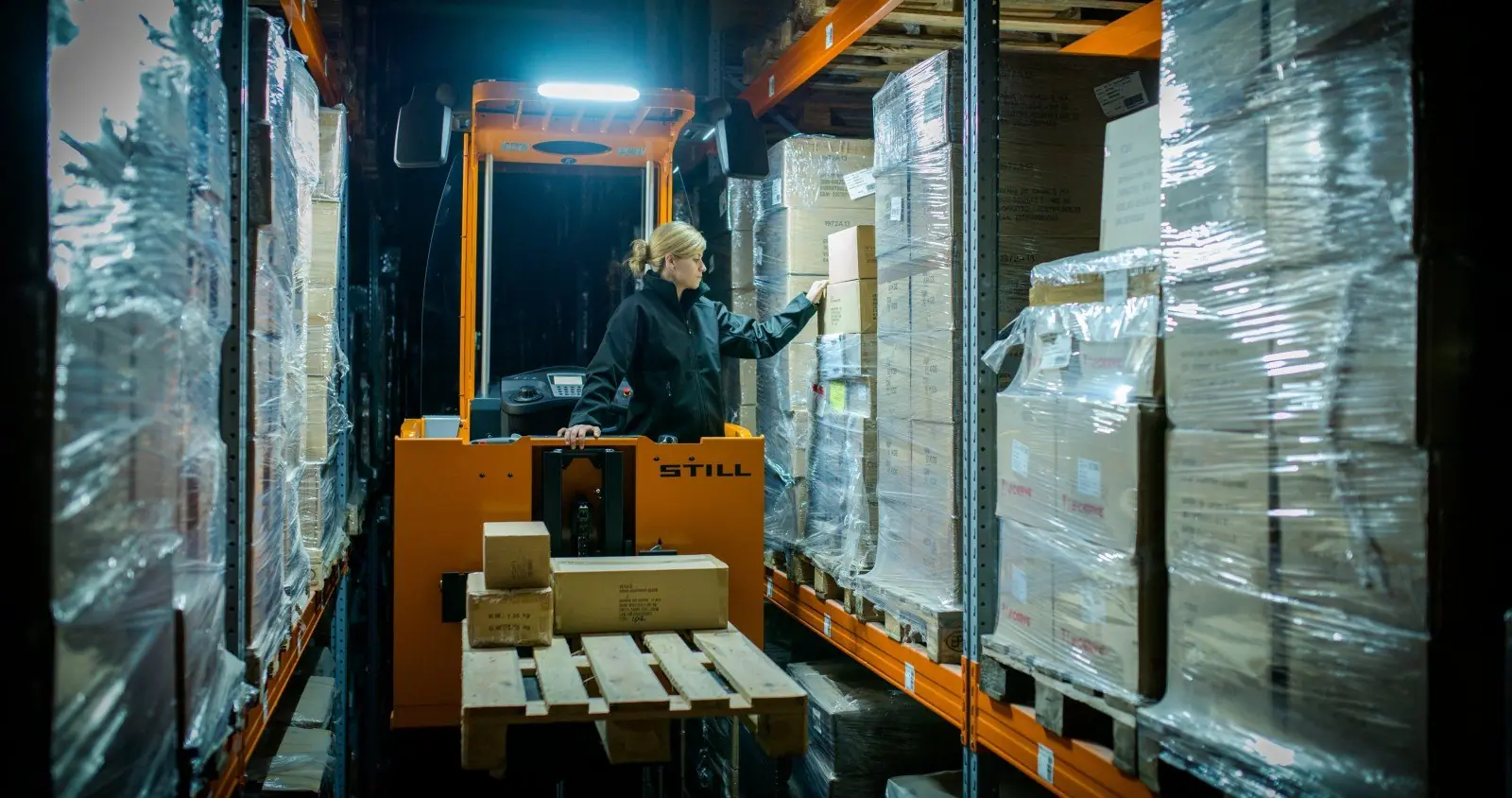

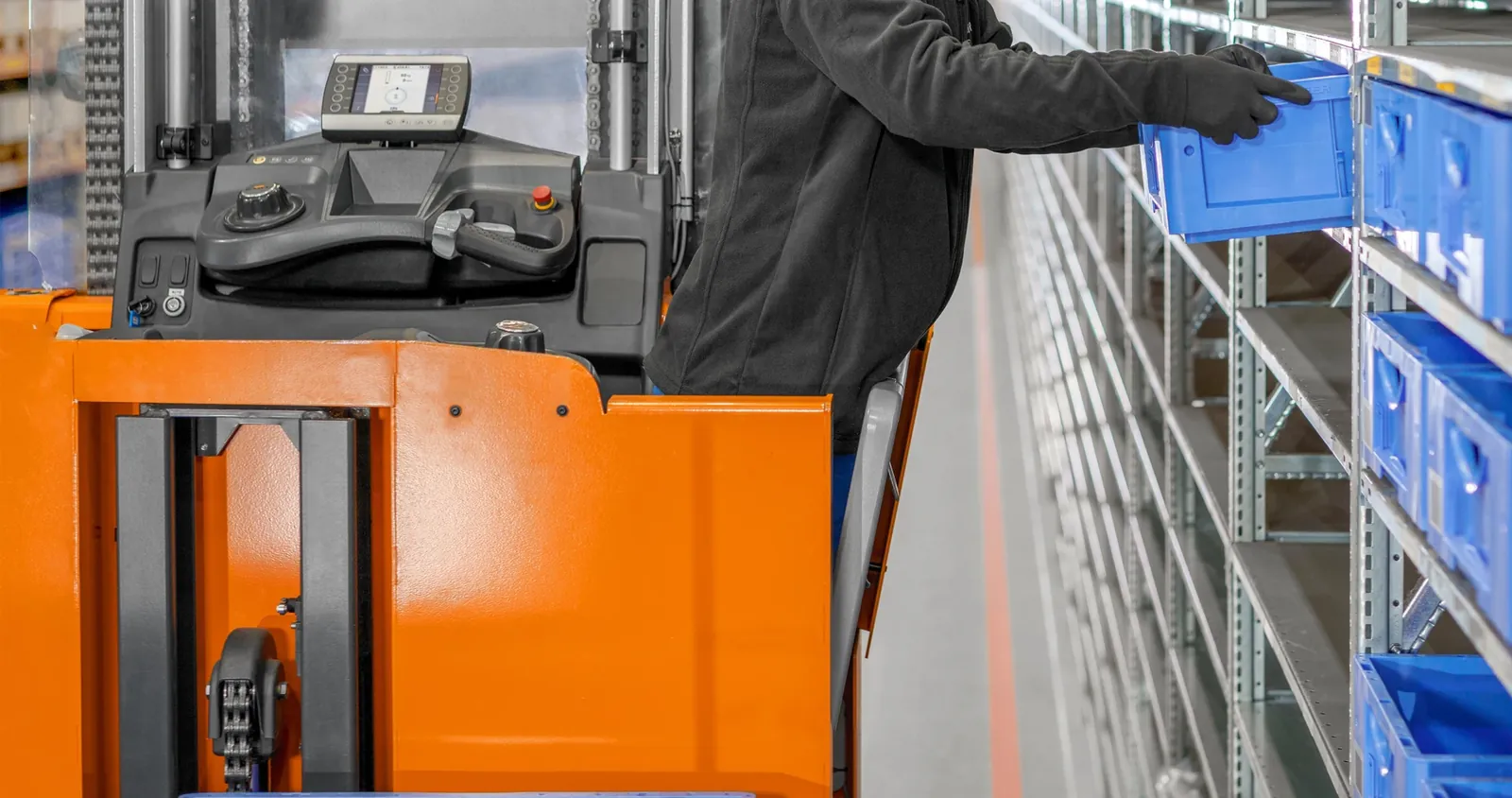

Dar koridorda EK-X: operatör raftan koli alıyor, önde çatallar üzerinde palet (uygulama fotoğrafı) -

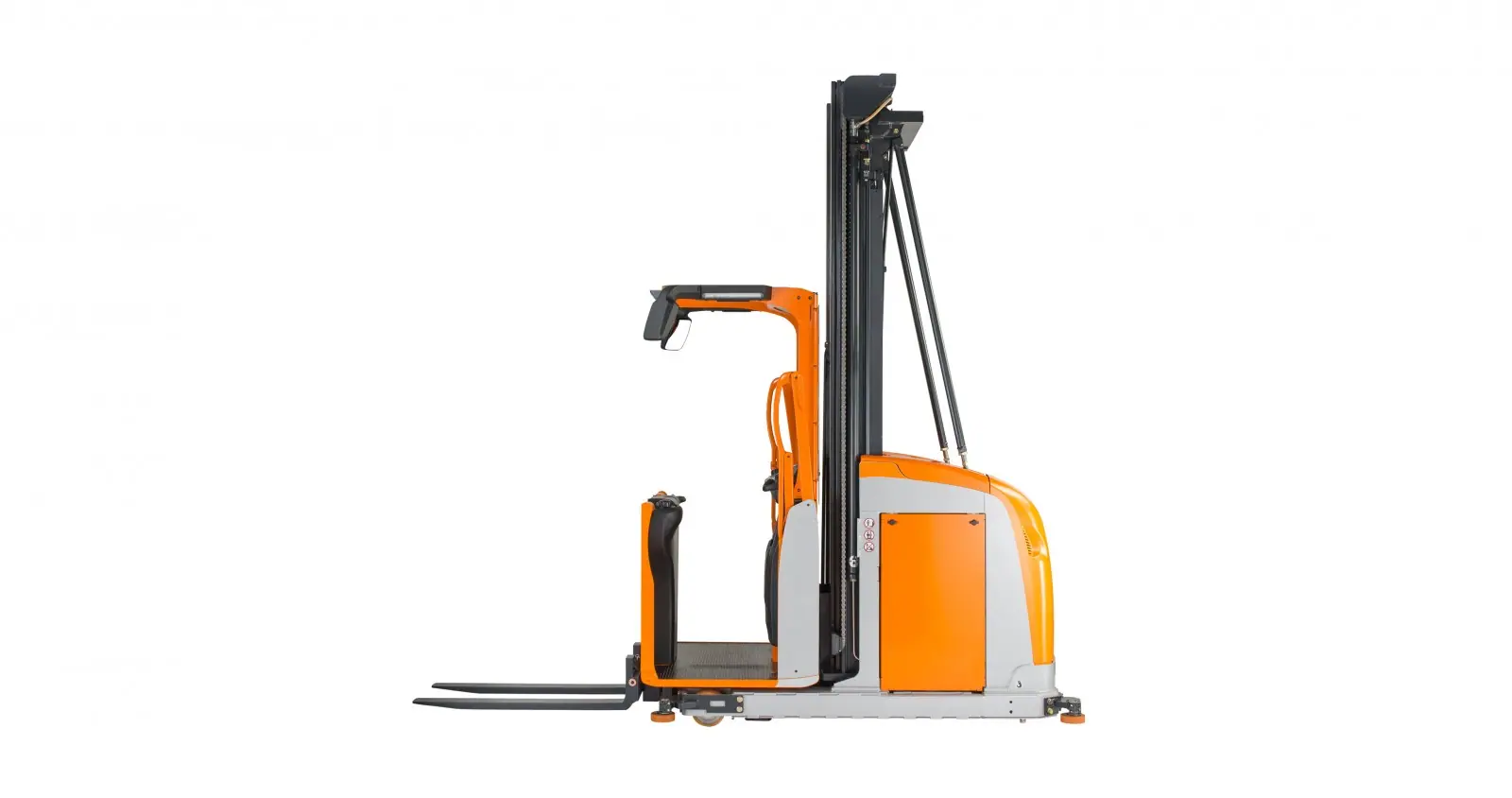

STILL EK-X yandan görünüş; kabin ve çatallar alçakta, asansör kapalı (beyaz fon stüdyo çekimi) -

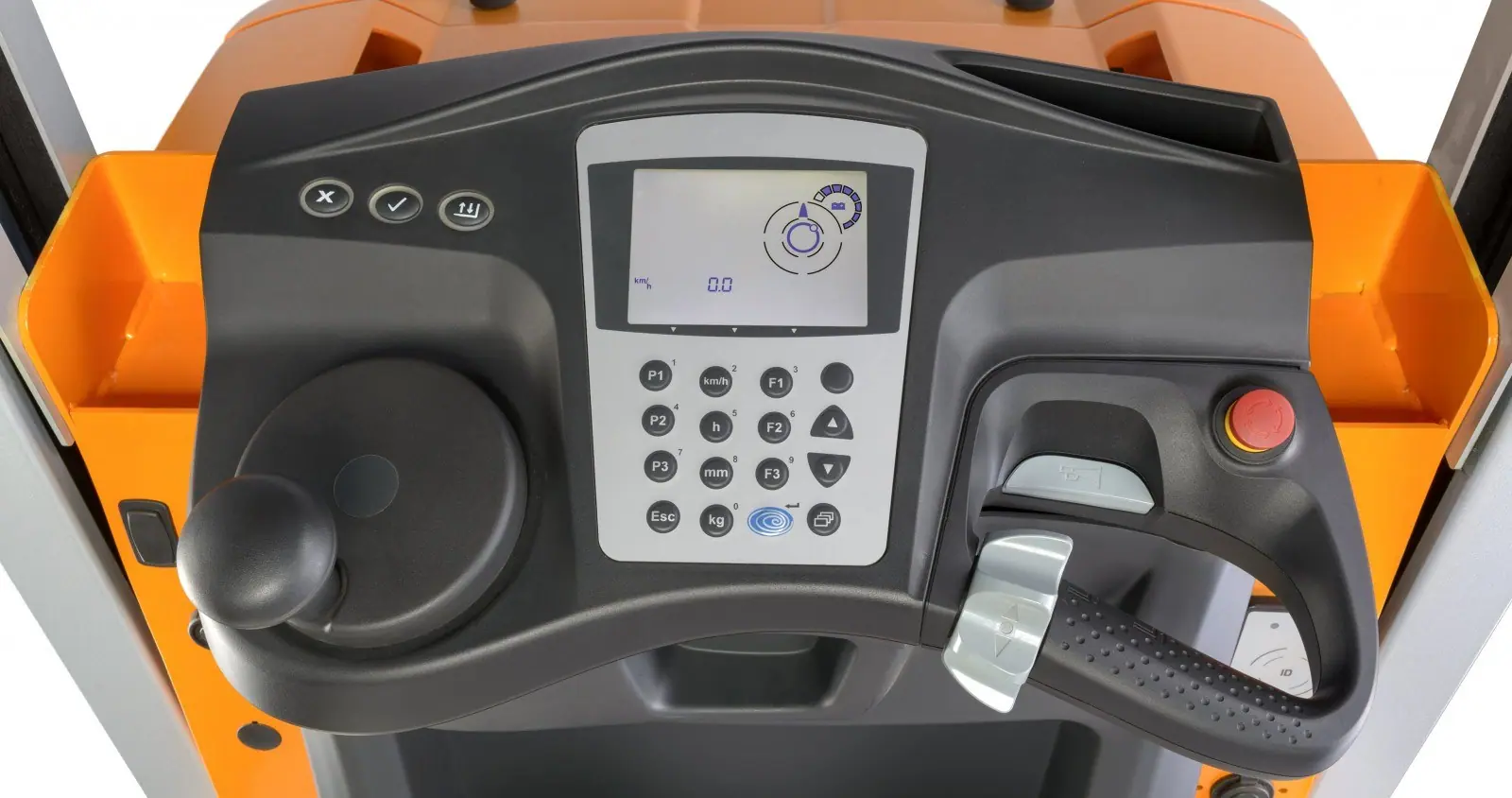

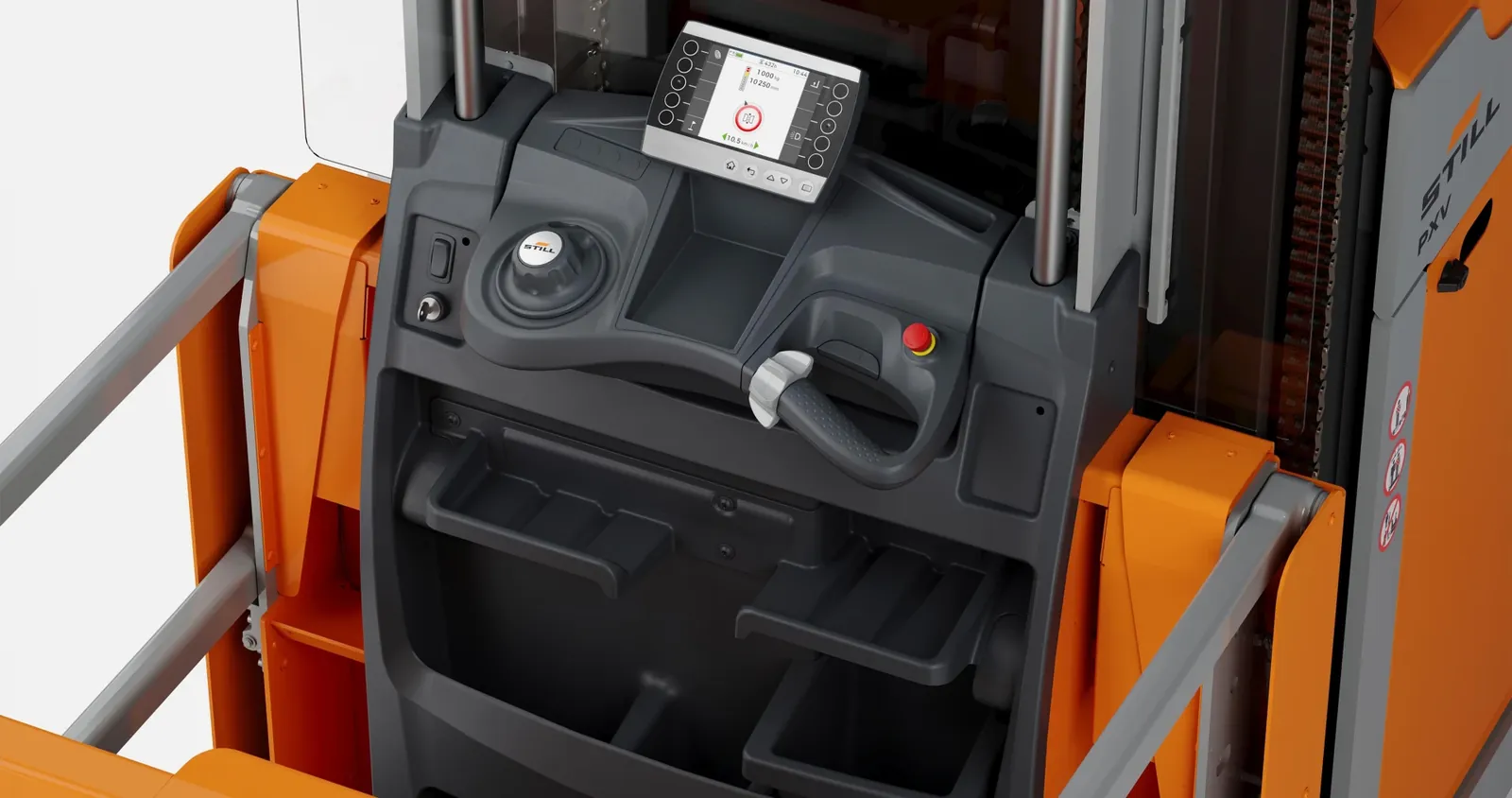

EK-X kumanda paneli: tuş takımlı LC ekran, direksiyon topuzu, kumanda kolu ve acil stop butonu (detay) -

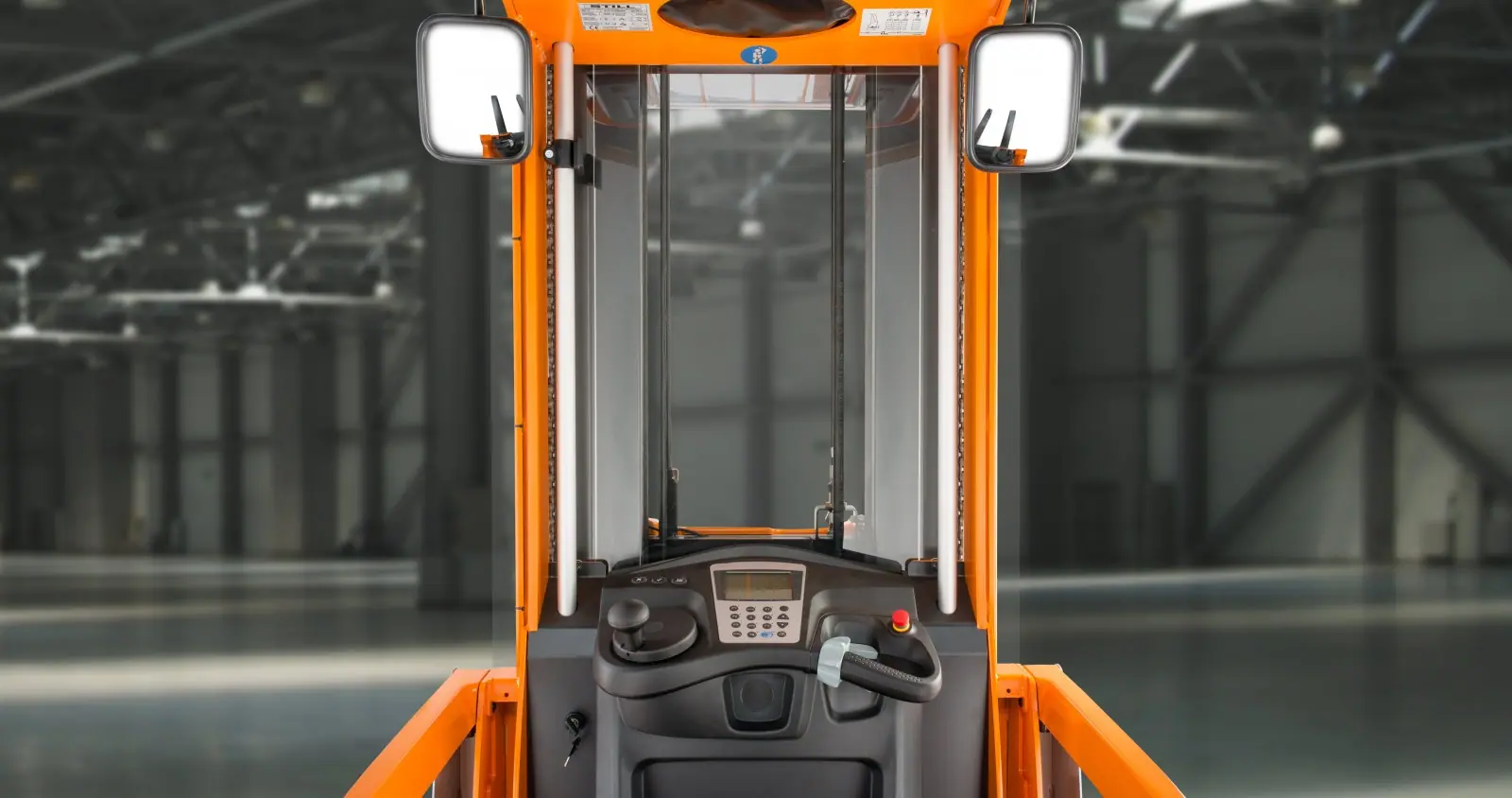

EK-X kabinine önden bakış: dikiz aynaları, kontrol paneli ve asansör arasından görüş (detay) -

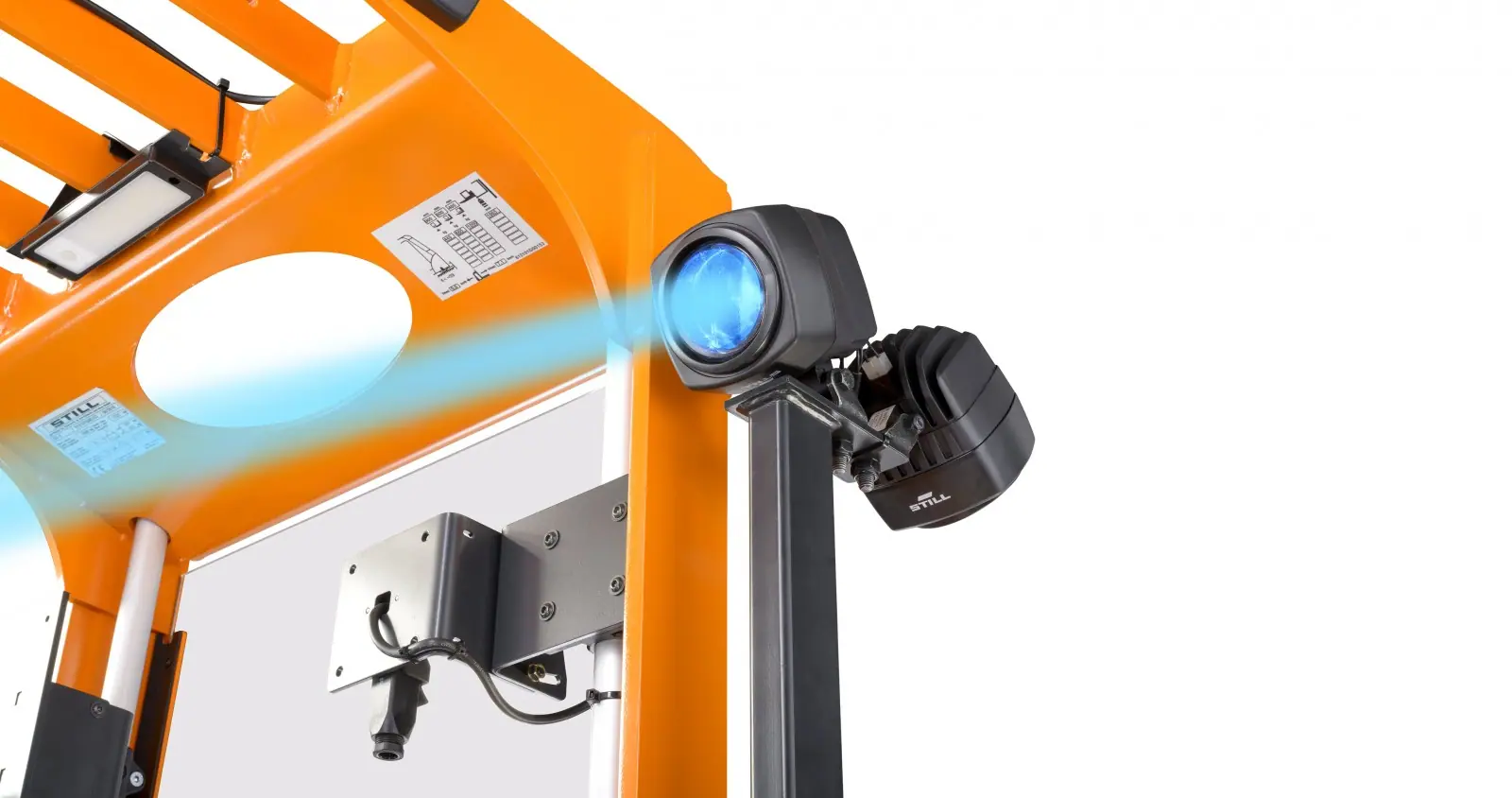

EK-X koruyucu tavanının yanına monte STILL Safety Light (mavi uyarı ışığı) ve LED çalışma farı (detay) -

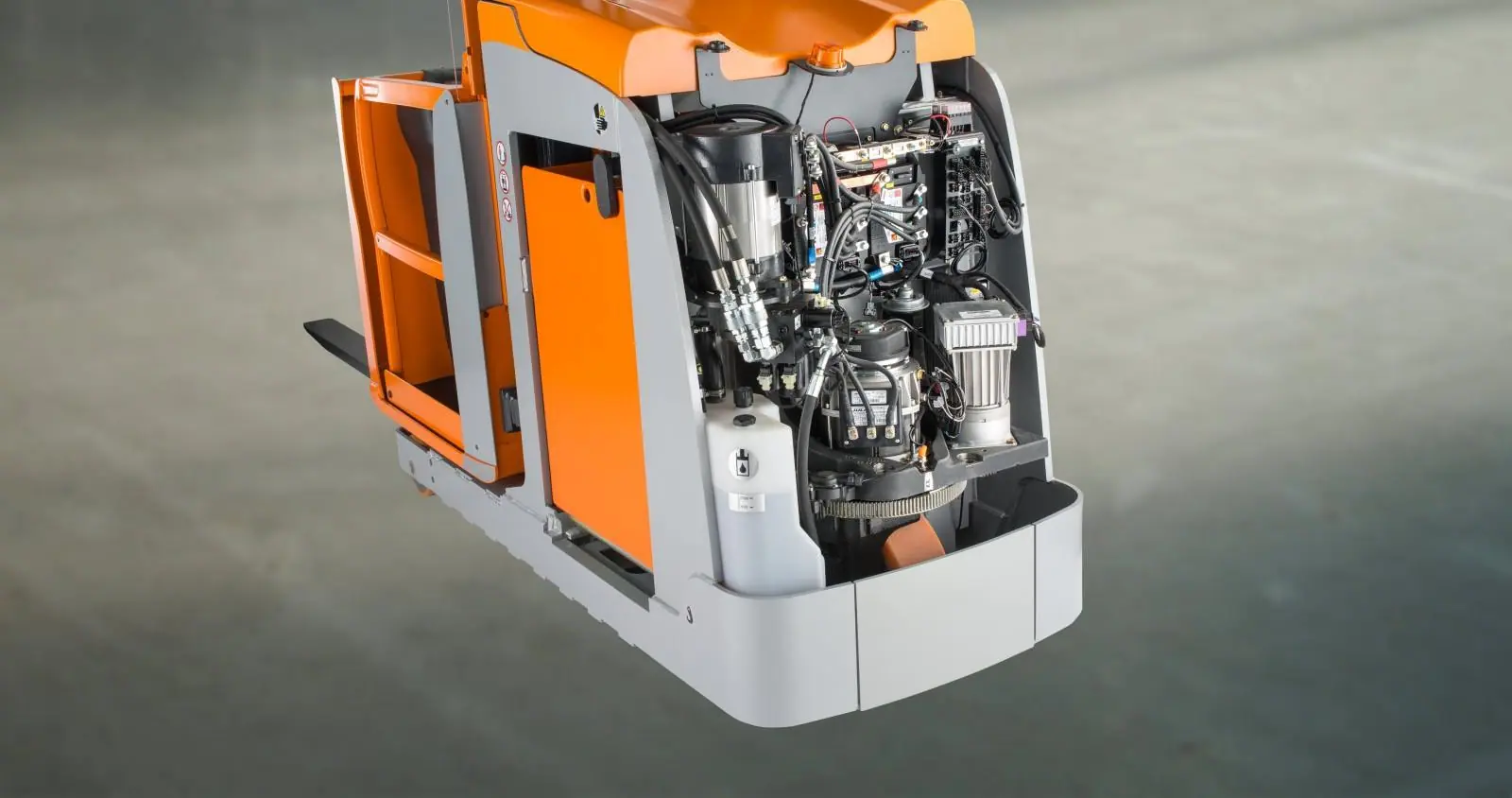

EK-X şasisinde kapağı açık servis bölmesi: tahrik motoru, hidrolik ve elektronik bileşenler (detay)
Merak edilenler
STILL EK-X hakkında sorular
STILL EK-X'in yerini hangi model aldı?

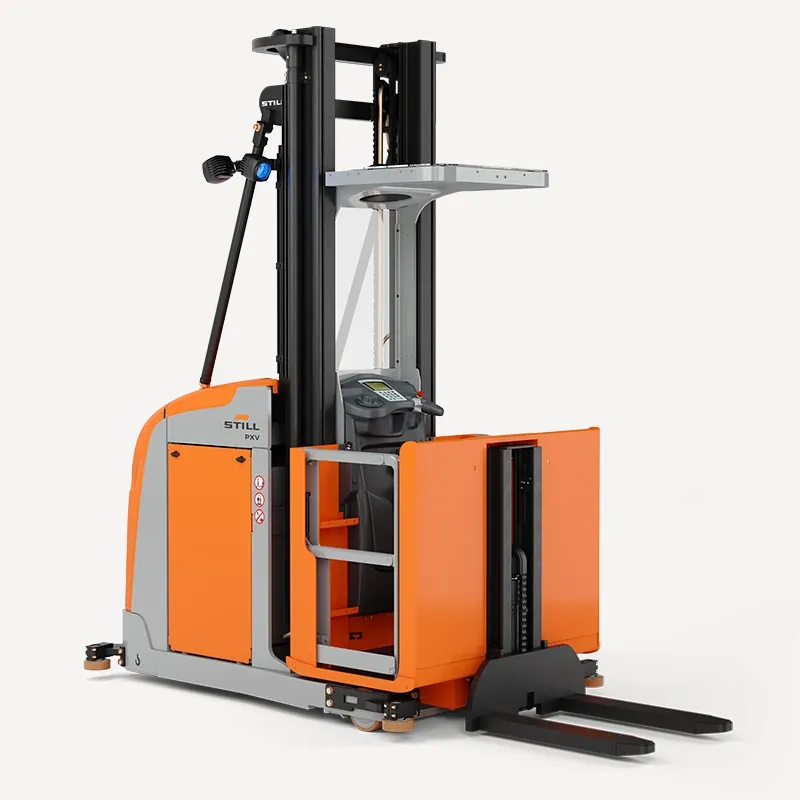

STILL'in Türkiye ve İngiltere sitelerinde eski EK-X adresleri artık PXV (1.200 kg'a kadar) sayfasına yönleniyor. PXV 1.200 kg'a kadar kapasite, 14.500 mm'ye kadar erişim yüksekliği ve 13 km/sa sürüş hızı sunuyor. Ailenin küçük versiyonu PXV M ise 1.000 kg'a kadar kapasite ve 7.800 mm'ye kadar erişim yüksekliğiyle listeleniyor.
EK-X'te teleskopik ve triplex asansör arasındaki fark nedir?
STILL'in 11/2021 tarihli veri sayfasına göre teleskopik asansörde serbest kaldırma yoktur ve sipariş toplama yüksekliği 10.365 mm'ye kadar çıkar. Triplex asansörde 1.600–3.850 mm serbest kaldırma bulunur, toplama yüksekliği de 12.000 mm'ye ulaşır. Opsiyonel ek kaldırma donanımı seçildiğinde, iki yapıda da çatallar 740 mm'lik ek kaldırmayla platformdan bağımsız olarak kalkıp inebilir.
Mevcut bir EK-X için servis ve yedek parça alınabilir mi?
Manlift, Manisa'da STILL ARSER yetkili bayisi olarak servis ve yedek parça hizmeti verir. Güncel üretimde olmayan bir modelde parça ve doküman talebi için aracın seri numarasını ve üretim yılını hazır bulundurmak gerekir; STILL de araca özel kullanım kılavuzunun bu bilgilerle yedek parça servisinden istenmesini öneriyor.
