Sipariş Toplayıcı · STILL EK-X
STILL EK-X 10
STILL EK-X 10, operatörün kumanda platformuyla birlikte yükseldiği, 1.000 kg kapasiteli kompakt bir dikey sipariş toplayıcıdır. Tek direkli (ek kaldırmalı veya ek kaldırmasız) ya da 800 mm ek kaldırmalı teleskopik asansörle sunulur; en yüksek versiyonda sipariş toplama (erişim) yüksekliği 6.350 mm'dir. 24 V elektrik sistemiyle çalışan model, STILL'in güncel ürün gamında yer alıyor.
Öne çıkanlar
- 1.000 kg nominal kapasite, 400 mm yük merkezi
- Teleskopik asansör ve 800 mm ek kaldırmayla 6.350 mm'ye kadar sipariş toplama yüksekliği
- 790 mm veya 980 mm şasi genişliği; dönüş yarıçapı 1.485 mm'den başlar
- 24 V akü, 3,0 kW sürüş motoru, 9–10 km/sa sürüş hızı
- STILL veri sayfasına (01/2025) göre şok ve titreşim sönümlemeli operatör kabini standart; yana eğilir bariyerler, ray yönlendirme ve -30 °C soğuk depo versiyonu opsiyonel
STILL EK-X 10, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL sipariş toplayıcı modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Sipariş Toplayıcı sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
Dikey sipariş toplayıcı nasıl çalışır?
Dikey sipariş toplayıcıda operatör, kumandaların bulunduğu platformda durur ve platform asansörle birlikte raf gözüne kadar yükselir; ürünü elle alıp çatallardaki palete ya da kutuya yerleştirir.
- Operatör platformda durur; sürüş ve kaldırma kumandaları platformdadır.
- Platform asansörle birlikte raf seviyesine yükselir.
- Operatör ürünü raf gözünden elle alır.
- Ürünü çatallardaki palete veya kutuya yerleştirir.
Ek kaldırma (opsiyon)
Çatallar ayrıca kalkar
Palet toplama sırasında rahat bir yükseklikte tutulur: EK-X 10'da 800 mm, EK-X'te 740 mm.
Sipariş toplama yüksekliği
Platform + 1.600 mm
Çatal yüksekliği değil, ayakta duran operatörün elle uzanabildiği noktadır.
EK-X 10 ile EK-X arasındaki farklar
İki model aynı prensiple çalışır ama farklı depo ölçekleri için tasarlanmıştır: EK-X 10 kompakt ve güncel, EK-X daha yüksek ve üretimden kalkmış.
| Özellik | EK-X 10 | EK-X |
|---|---|---|
| Kapasite (400 mm yük merkezi) | 1.000 kg | 1.200 kg'a kadar |
| Sipariş toplama yüksekliği | En fazla 6.350 mm | En fazla 12.000 mm (tripleks) |
| Elektrik sistemi | Yalnızca 24 V | 24 V veya 48 V (48 V'ta Li-Ion seçeneği) |
| Asansör | Tek direk veya teleskopik | Teleskopik veya serbest kaldırmalı tripleks |
| Sürüş hızı | 9–10 km/sa | 10–13 km/sa |
| Durum | Güncel ürün gamında | Üretimde değil; yerini PXV aldı |
Dar koridorda yönlendirme ve güvenlik seçenekleri
Çok dar koridorlarda araç raflara paralel bir hat üzerinde yönlendirilir: giriş makaralı mekanik ray yönlendirmesi veya otomatik hat bulmalı endüktif yönlendirme opsiyon olarak sunulur.
790 mm şasili EK-X 10
Bu versiyonda endüktif yönlendirme, kişi koruma sistemi (PSS) ve koridor sonunda otomatik frenleme sunulmaz; ray yönlendirme opsiyon olarak alınabilir.
Diğer opsiyonlar
- STILL Safety Light
- Anahtar, PIN veya kartla erişim yetkilendirmesi
- Yana eğilir kabin bariyerleri
- -30 °C'ye kadar soğuk depo versiyonu
Hangi donanımın sipariş edilebildiği modele ve şasi genişliğine göre değişir.
Tam palet istiflemek için değildir
STILL'in Türkçe kullanım kılavuzuna (12/2023; EK-X 10, EK-X ve PXV) göre bu araçlar raf sistemlerinde ünite yüklerini (ör. tam paletleri) istiflemek ve raftan almak için uygun değildir. Ünite yüklerini kaldırmak, indirmek ve taşımak için kullanılabilir.
Güncel durum ve halef modeller
EK-X 10 güncel üründür; büyük EK-X ise gamdan çıktı ve eski adresleri PXV'ye yönleniyor.
| Model | Durum | Kapasite | Erişim yüksekliği | Hız |
|---|---|---|---|---|
| EK-X 10 | Güncel (STILL ARSER, STILL UK; Ocak 2025 veri sayfası) | 1.000 kg | 6.350 mm | 9–10 km/sa |
| EK-X | Üretimden kalktı | 1.200 kg'a kadar | 12.000 mm | 10–13 km/sa |
| PXV | EK-X'in yerini aldı | 1.200 kg'a kadar | 14.500 mm'ye kadar | 13 km/sa |
| PXV M | Ailenin küçük versiyonu | 1.000 kg'a kadar | 7.800 mm'ye kadar | – |
Manlift'ten sipariş toplayıcı hizmetleri
STILL ARSER yetkili bayi · Manisa Yunusemre
Doğru modeli ve asansör yapısını seçmek için şu bilgileri birlikte değerlendiriyoruz:
- En üst toplama seviyesi
- Koridor genişliği
- Toplanan yüklerin ağırlığı
- Vardiya düzeni
Mevcut EK-X'iniz için
Servis ve yedek parça, 2. el EK-X talepleri veya PXV'ye geçiş için Manlift ile görüşebilirsiniz.
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 1.000 kg |
| Yük merkezi | 400 mm |
| Sipariş toplama (erişim) yüksekliği | 6.350 mm'ye kadar (teleskopik asansör + ek kaldırma; yükseltilmiş platform yüksekliği + 1.600 mm) |
| Kaldırma yüksekliği (asansör, nominal h3) | Tek direk: 1.000 / 1.500 / 1.910 mm; teleskopik: 3.550 / 4.550 mm |
| Asansör tipi | Tek direk (ek kaldırmasız veya 800 mm ek kaldırmalı) ya da teleskopik (800 mm ek kaldırmalı) |
| Enerji ve tahrik | |
| Akü | 24 V kurşun-asit; veri sayfası örnekleri 3PzS 420 Ah ve 4PzS 560 Ah (DIN 43535) |
| Motor | Sürüş motoru 3,0 kW (S2 60 dk); kaldırma motoru 3,2 / 4,0 / 7,6 kW (S3, varyanta göre); rejeneratif servis freni |
| Ölçüler ve manevra | |
| Platform yüksekliği (yükseltilmiş) | 1.200 – 4.750 mm (varyanta göre) |
| Lastik | Poliüretan; tahrik tekerleği Ø250×100 mm, yük tekerlekleri Ø125×105 mm (tek direk) / Ø150×100 mm (teleskopik) |
| Araç ölçüleri (U×G×Y) | 2.465–2.630 × 790 veya 980 × 1.620–2.900 mm (Y: asansör kapalı) |
| Çatal ölçüleri | 60 × 120 × 800 mm (kaynaklı çatal) |
| Dönüş yarıçapı | 1.485 / 1.495 / 1.650 mm (varyanta göre) |
| Çalışma koridoru (Ast, 1.200×800 palet enine) | 2.834 mm (ek kaldırmasız tek direk, 790 mm şasi) / 1.380 mm (ek kaldırmalı versiyonlar, kılavuz makaralı) |
| Servis ağırlığı (akü dahil) | 1.564 – 2.711 kg |
| Performans ve kullanım | |
| Sürüş hızı | 9 km/sa (ek kaldırmasız tek direk) / 10 km/sa (ek kaldırmalı versiyonlar), yüklü ve yüksüz |
| Kaldırma hızı (yüklü/yüksüz) | 0,15/0,19 – 0,22/0,31 m/s |
| Ses basıncı seviyesi (operatör yeri) | 61 – 69 dB(A) |
| Durum | Güncel (STILL veri sayfası 01/2025; still-arser.com.tr ve still.co.uk'da aktif ürün sayfası) |
Son güncelleme:
EK-X 10 görselleri
-

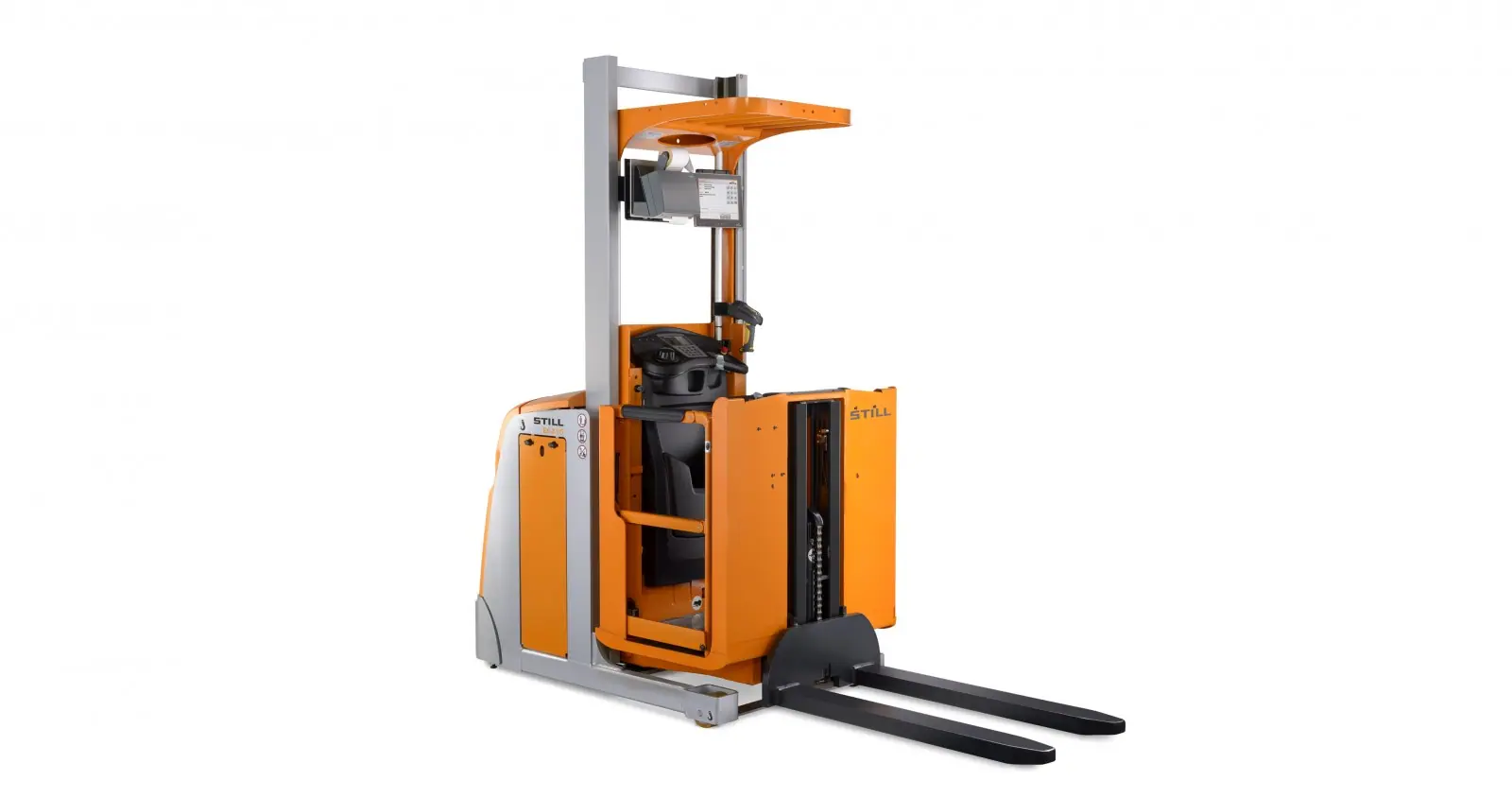

STILL EK-X 10 koruyucu tavanlı (kabinli), ek kaldırmalı versiyon: platformdan ayrı kalkan çatal taşıyıcı, asansöre monte veri terminali, yazıcı ve el tarayıcısı; önden çapraz stüdyo çekimi (beyaz fon) -

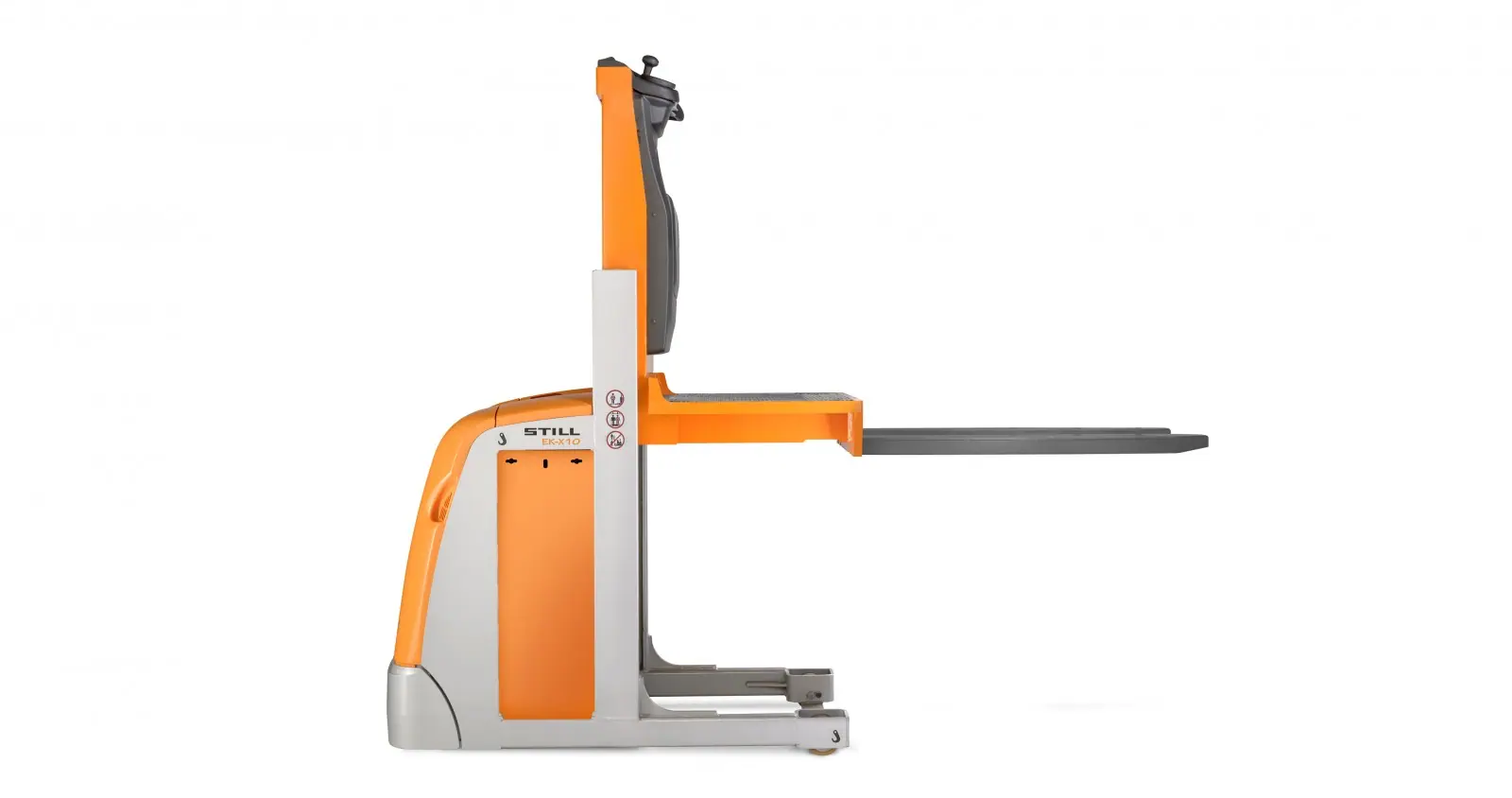

STILL EK-X 10 yandan görünüş: tek direkli, ek kaldırmasız versiyon; operatör platformu ve platforma bağlı çatallar yükseltilmiş konumda (beyaz fon) -

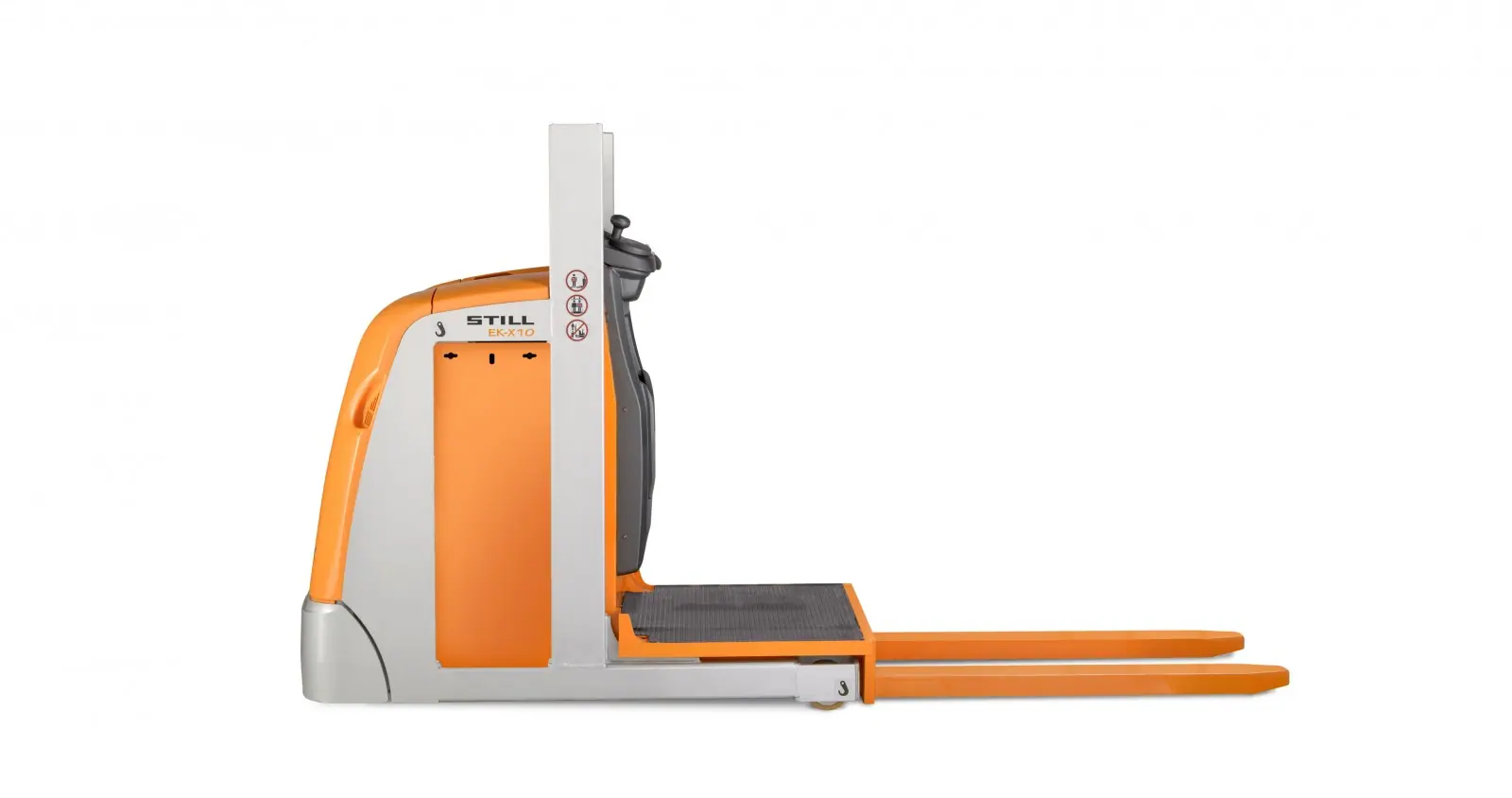

STILL EK-X 10 yandan görünüş: tek direkli versiyon, platform ve çatallar en alt konumda (beyaz fon)
Merak edilenler
STILL EK-X 10 hakkında sorular
EK-X 10 hangi asansör seçenekleriyle sunuluyor?
STILL'in 01/2025 veri sayfasına göre üç ana yapı var. Ek kaldırmasız tek direkte kaldırma 1.000 mm, sipariş toplama yüksekliği 2.800 mm'dir. 800 mm ek kaldırmalı tek direkte bu değerler 1.910 mm ve 3.710 mm'ye kadar çıkar. 800 mm ek kaldırmalı teleskopik asansörde ise kaldırma 4.550 mm'ye, sipariş toplama yüksekliği 6.350 mm'ye kadar ulaşır. Seçim, ulaşılması gereken en üst raf seviyesine göre yapılır.
EK-X 10 geniş koridorlu depoda da çalışabilir mi?
Evet. STILL, EK-X 10'u hem geniş hem dar koridorlu depolar için konumlandırıyor. Veri sayfasındaki ek kaldırmasız tek direkli örnek konfigürasyonda (790 mm şasi) dönüş yarıçapı 1.485 mm, enine 1.200×800 palette çalışma koridoru 2.834 mm'dir. Ek kaldırmalı versiyonlar için ise kılavuz makaralarla 1.380 mm'lik çalışma koridoru veriliyor.
EK-X 10 hangi aküyle çalışır?
EK-X 10, 24 V elektrik sistemiyle çalışır. Veri sayfasındaki örnek konfigürasyonlarda DIN 43535'e uygun 3PzS 420 Ah veya 4PzS 560 Ah kurşun-asit akü kullanılıyor. STILL'in model tablosunda "EK-X 10 / Li-Ion" ifadesi geçiyor; ancak 01/2025 veri sayfasının donanım tablosunda EK-X 10 için yalnızca 24 V akü bölmeleri opsiyon olarak yer alıyor, 48 V lityum-iyon bölmeleri "mevcut değil" olarak işaretli ve 24 V lityum-iyon seçeneği anılmıyor. Bu nedenle Li-Ion ihtiyacının teklif aşamasında STILL ARSER'den ayrıca teyit edilmesi gerekir.
