STILL FM-X 14
STILL FM-X 14, 600 mm yük merkezinde 1.400 kg nominal kapasitesi olan, sürücü koltuklu ve 48 V akülü bir reach truck'tır. STILL'in asansör tablosunda bu model için 4.250 mm ile 9.800 mm arasında tripleks asansör seçenekleri var. 1.270 mm genişliğindeki standart şaside dönüş yarıçapı 1.640 mm'dir. Daha yüksek raflar için seride FM-X 17 (11.800 mm'ye kadar) ve FM-X 20 (13.000 mm'ye kadar) bulunur.
Öne çıkanlar
- Nominal kapasite 1.400 kg (yük merkezi 600 mm); akü dahil servis ağırlığı 3.470 kg
- Tripleks asansör seçenekleri 4.250–9.800 mm (ör. 7.100, 8.300 ve 9.200 mm)
- 40 × 100 × 1.150 mm çatal, 529 mm erişme mesafesi, 1.381 mm dingil mesafesi
- 1000 × 1200 mm paleti çapraz taşırken çalışma koridoru 2.727 mm (en küçük akü bölmesiyle)
- Şasi seçenekleri: 14 N 1.140 mm, standart 1.270 mm, 14 W 1.470 mm, 14 EW 1.670 mm
STILL FM-X 14, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL reach truck modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Reach Truck sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
FM-X modelleri arasındaki farklar
Model numarası 600 mm yük merkezindeki nominal kapasiteyi gösterir. Kapasite büyüdükçe dingil mesafesi, servis ağırlığı ve dönüş yarıçapı artar, kaldırma hızı düşer.
| Model | Kapasite | En yüksek asansör | N şasi | Dönüş yarıçapı |
|---|---|---|---|---|
| FM-X 14 | 1.400 kg | 9.800 mm | 9.800 mm | 1.640 mm |
| FM-X 17 | 1.700 kg | 11.800 mm | 9.800 mm | 1.710 mm |
| FM-X 20 | 2.000 kg | 13.000 mm | 9.800 mm | 1.778 mm |
| FM-X 25 | 2.500 kg | 12.050 mm | – (N yok) | 1.915 mm |
Kapasite ve yükseklik bağımsız üst sınırlardır
En yüksek asansörde taşınabilecek yük, aracın yük diyagramındaki artık kapasiteye bağlıdır.
Serinin diğer üyeleri
FM-X 10 ve 12 (7.000 mm'ye kadar), ağır hizmet tipi FM-X 20 HD ve sürücüsüz FM-X iGo.
Şasi genişlikleri: N, standart, W ve EW
FM-X 14, 17 ve 20 dört şasi genişliğinde, FM-X 25 üç genişlikte sunulur. Şasi seçimini, tekerlek kolları arasına alınacak yükün ölçüsü belirler.
| Şasi | Toplam genişlik | Tekerlek kolları arası |
|---|---|---|
| N (dar) | 1.140 mm | 790 mm |
| Standart | 1.270 mm | 920 mm |
| W (geniş) | 1.470 mm | 1.120 mm |
| EW (çok geniş) | 1.670 mm | 1.320 mm |
N şasinin farkları
- Yana kaydırma asansörle değil, çatal taşıyıcıyla yapılır
- En yüksek asansör 9.800 mm (FM-X 17 N için teyit gerekir)
- Arkaya yatan koltuk ve soğuk depo kabini sunulmaz
- Li-Ion akü seçeneği FM-X 14 N, 17 N ve 20 N için işaretli değildir
Asansör, artık kapasite ve salınım kontrolü
Tüm FM-X'lerde tripleks asansör kullanılır; STILL seri için 13 metrede 1.000 kg'a kadar artık kapasite belirtir. 13.000 mm asansör yalnızca FM-X 20 ailesindedir (20, 20 W, 20 EW, 20 HD).
- Yana kaydırma: standart, W ve EW şasilerde asansörün tamamı hidrolik olarak yana kayar
ALS
Aktif Yük Dengeleme
Yüksekte asansör salınımını azaltır; raf önünde bekleme süresini %80'e kadar kısaltır.
OptiSpeed
Yüksekliğe göre hız
Hızı kaldırma yüksekliğine ve yüke göre ayarlar. ALS ile birlikte kullanılamaz.
ALS standart mı, opsiyon mu?
Donanım tablosu, 3.700 mm'yi aşan asansörlerde "aktif titreşim sönümlemesi"ni FM-X 14, 17, 20 ve 25 için standart gösterir; tanıtım metinleri ise ALS'yi isteğe bağlı anar. ALS'nin araca dahil olup olmadığı teklif aşamasında netleştirilmelidir.
Akü ve enerji seçenekleri
FM-X serisi 48 V ile çalışır; frenlemede enerji geri kazanımı tüm modellerde standarttır.
| Model | Standart kurşun-asit akü bölmesi | Büyük bölme (opsiyon) |
|---|---|---|
| FM-X 14 / 17 | 420–465 Ah | – |
| FM-X 20 | 480–620 Ah | 930 Ah'e kadar |
| FM-X 25 | 600–775 Ah | 930 Ah'e kadar |
- Akü değişimi: standart vinçle; makaralı yandan değişim opsiyon
Büyük akü, uzun araç
Daha büyük akü bölmesi seçildiğinde araç uzar (standart şaside kademe başına 72 mm) ve gereken koridor genişliği artar.
Sürücü yeri ve kumanda
FM-X'te operatör oturarak çalışır; hidrolik sönümlü, ağırlığa göre ayarlanan koltuk ve 360° tam elektrikli direksiyon standarttır.
Standart
- Hidrolik sönümlü, ağırlık ayarlı koltuk; direksiyon ve koltuk ayarı
- Hidrolik fonksiyonların tek kumanda koluyla kullanımı
- 360° tam elektrikli direksiyon, beş sürüş profili
- Çalışma durumlarını gösteren ekran
İsteğe bağlı
- Dört levyeli Fingertip kumanda; tanıtım metinlerine göre Joystick 4Plus
- Arkaya yatan koltuk: yüksek raftaki yükü rahat görmek için

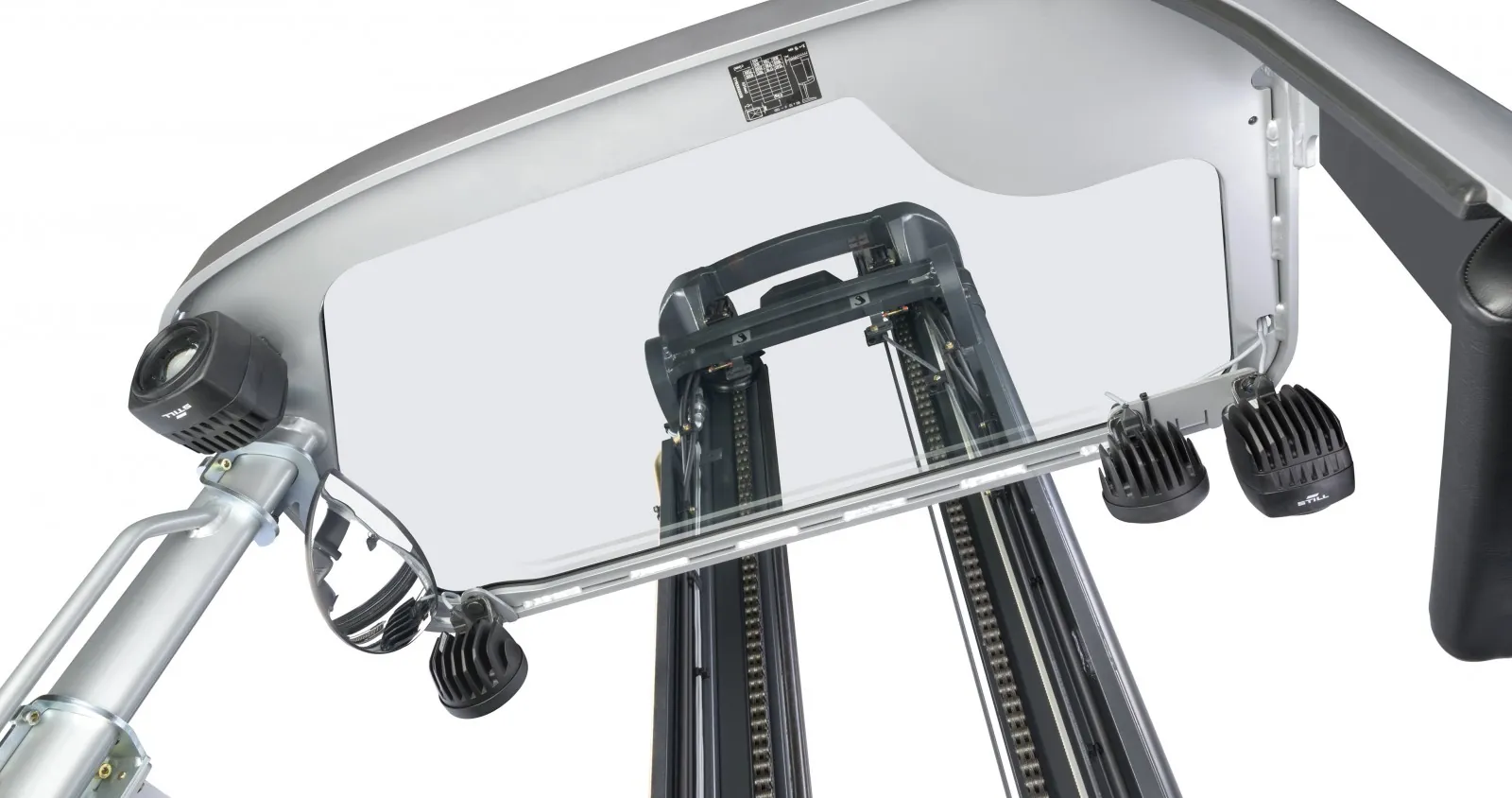

- Dikmesiz zırhlı cam tavan
Güvenlik ve asistan sistemleri
FM-X'in asistan sistemlerinin çoğu isteğe bağlıdır; seçim depo düzenine ve raf yüksekliğine göre yapılır.
| Sistem | Durum |
|---|---|
| Optik LED kaldırma yüksekliği sensörü | Standart |
| Elektromanyetik disk fren (park ve acil durdurma) | Standart |
| Easy Target / Easy Target Plus yükseklik ön seçimi | Opsiyon |
| Curve Speed Control | Opsiyon |
| STILL Safety Light, sinyal ve uyarı lambaları | Opsiyon |
| PIN kodlu erişim; FleetManager | Opsiyon |

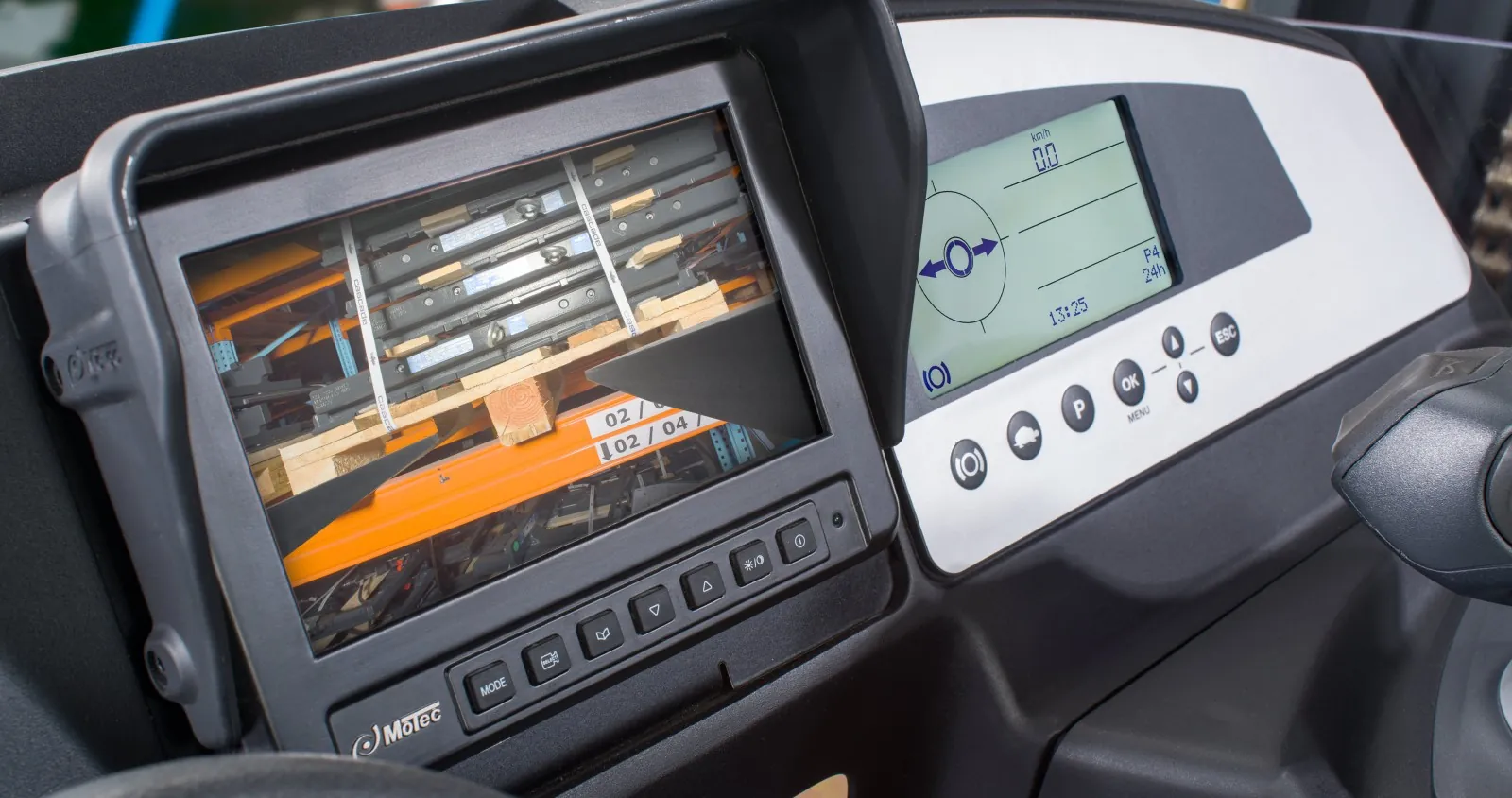

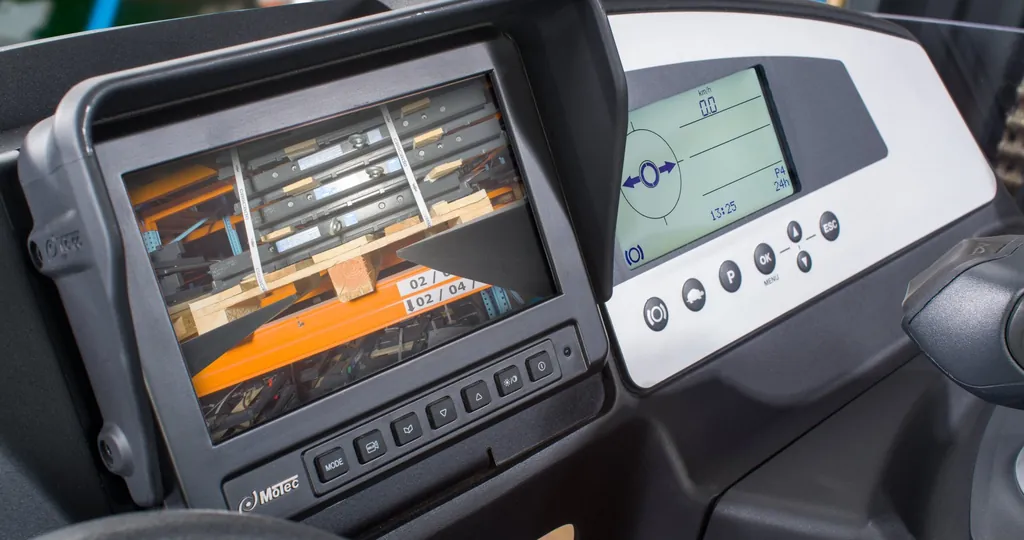

| Çatal kamera sistemi | Opsiyon |
Soğuk depo ve otomasyon
FM-X için soğuk hava donanımlı versiyon ve ısıtmalı soğuk depo kabini sunulur; sürücüsüz FM-X iGo ise otomasyon için ayrı bir seçenektir.

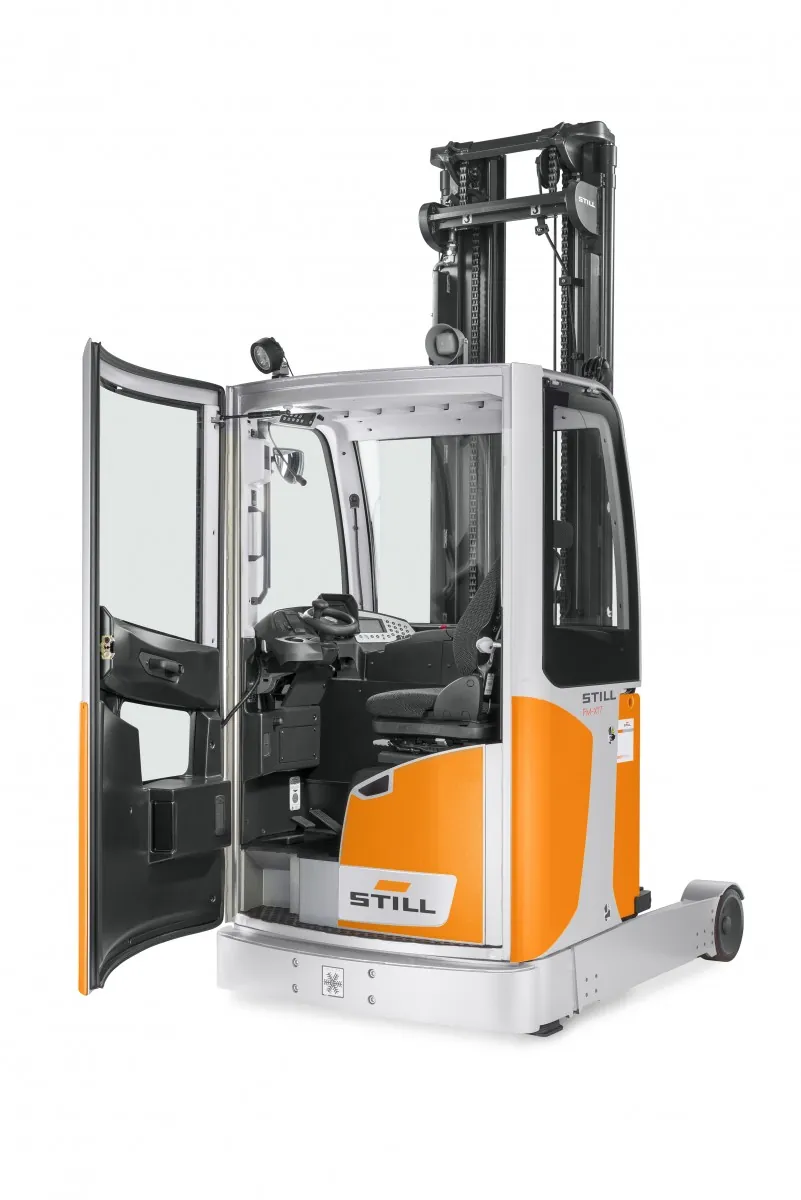

Soğuk depo
Isıtmalı kabin
ISO veya VSG camlı; N şasilerde sunulmaz.
Otomasyon
FM-X iGo
1.440 mm genişlik, 6 km/sa, 10.000 mm'ye kadar kaldırma.
Bu sayfadaki modeller
FM-X 14, 17, 20 ve 25 sürücülü (manuel) versiyonlardır.
Manlift ile doğru FM-X'i seçmek
STILL ARSER yetkili bayi · Manisa Yunusemre
Doğru FM-X modelini belirlemek için şu bilgilerle teklif isteyin:
- En ağır palet ve palet ölçüsü
- En üst raf seviyesi
- Koridor genişliği
- Vardiya süresi
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 1.400 kg |
| Yük merkezi | 600 mm |
| Kaldırma yüksekliği (asansör) | 4.250–9.800 mm (ör. 7.100 / 8.300 / 9.200 / 9.800 mm) |
| Asansör tipi | Tripleks |
| Erişme mesafesi | 529 mm |
| Enerji ve tahrik | |
| Akü | 48 V / 465 Ah kurşun-asit (standart); isteğe bağlı 480–620 Ah ve 600–775 Ah akü bölmeleri, 204 Ah veya 817 Ah STILL Li-Ion |
| Motor | Tahrik 6,5 kW (S2 60 dk), kaldırma 14 kW (S3 %15) |
| Ölçüler ve manevra | |
| Lastik | Poliüretan |
| Teker ölçüleri | Tahrik Ø 360 × 130 mm, yük Ø 285 × 100 mm |
| Araç ölçüleri (U×G×Y) | 2.402 × 1.270 × 2.200 mm (uzunluk çatal dahil, yükseklik baş üstü koruma) |
| Çatal ölçüleri | 40 × 100 × 1.150 mm |
| Dönüş yarıçapı | 1.640 mm |
| Çalışma koridoru (Ast) | 2.727 mm (1000 × 1200 palet çapraz), 2.782 mm (800 × 1200 palet boyuna); en küçük akü bölmesiyle |
| Dingil mesafesi | 1.381 mm |
| Servis ağırlığı (akü dahil) | 3.470 kg |
| Performans ve kullanım | |
| Sürüş hızı | 14 / 14 km/sa (yüklü/yüksüz) |
| Kaldırma hızı | 0,45 / 0,68 m/s (yüklü/yüksüz) |
| İndirme hızı | 0,56 / 0,52 m/s (yüklü/yüksüz) |
Son güncelleme:
FMX14 görselleri
-

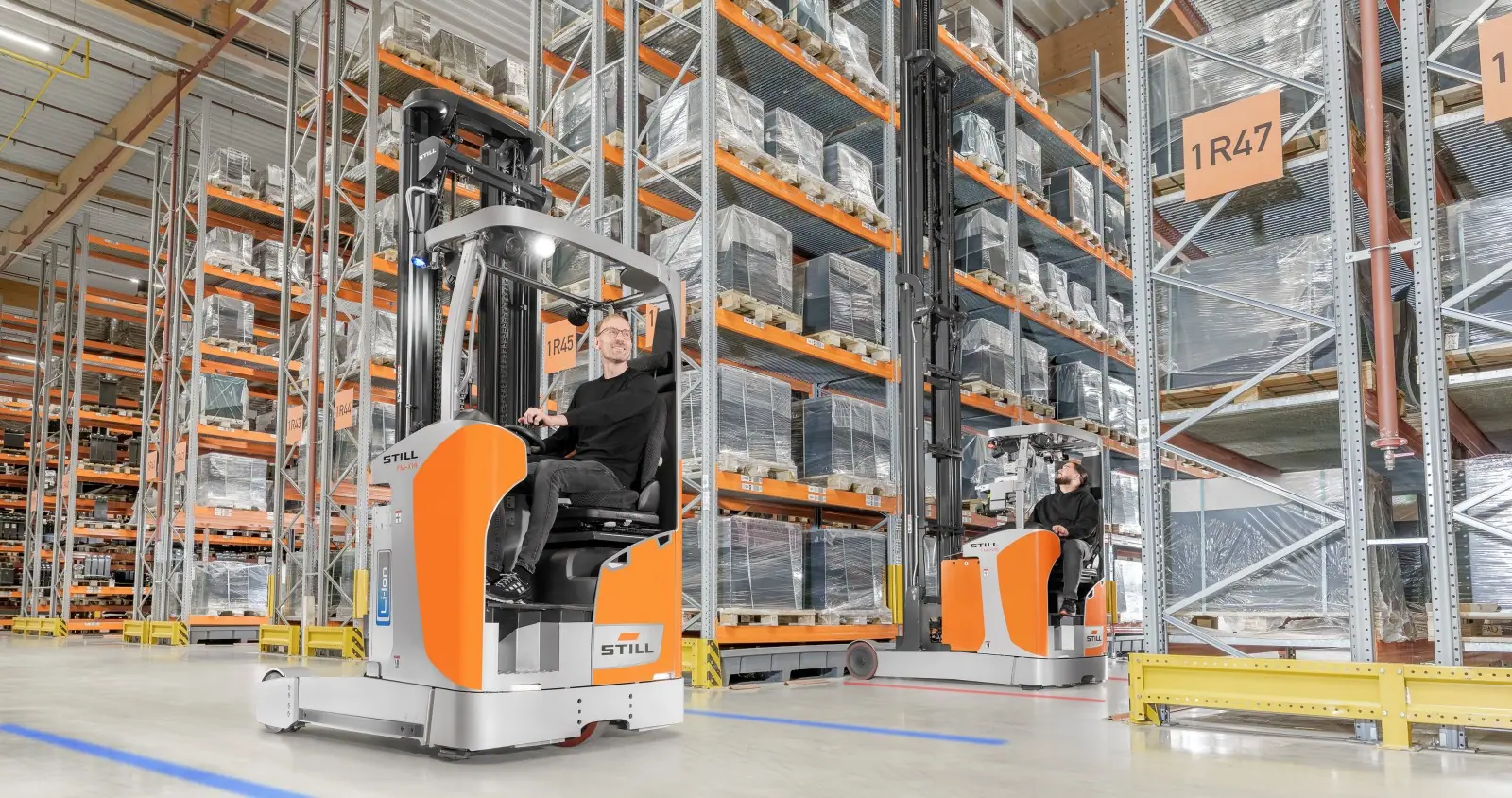

Raflı depoda çalışan STILL FM-X 14 reach truck ve operatörü; arka planda ikinci bir FM-X -

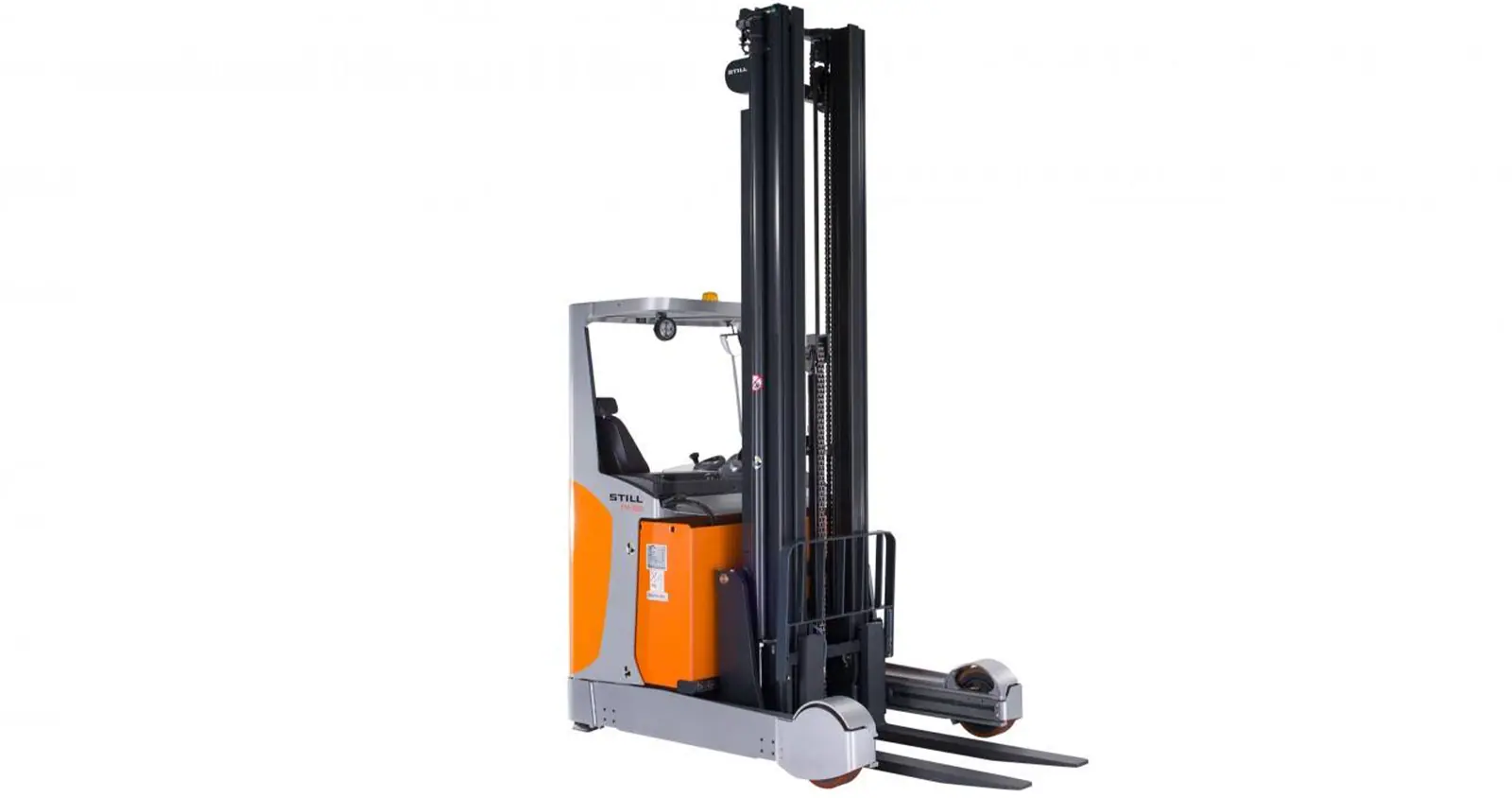

STILL FM-X reach truck, çatal tarafından çapraz görünüm, beyaz stüdyo zemin -

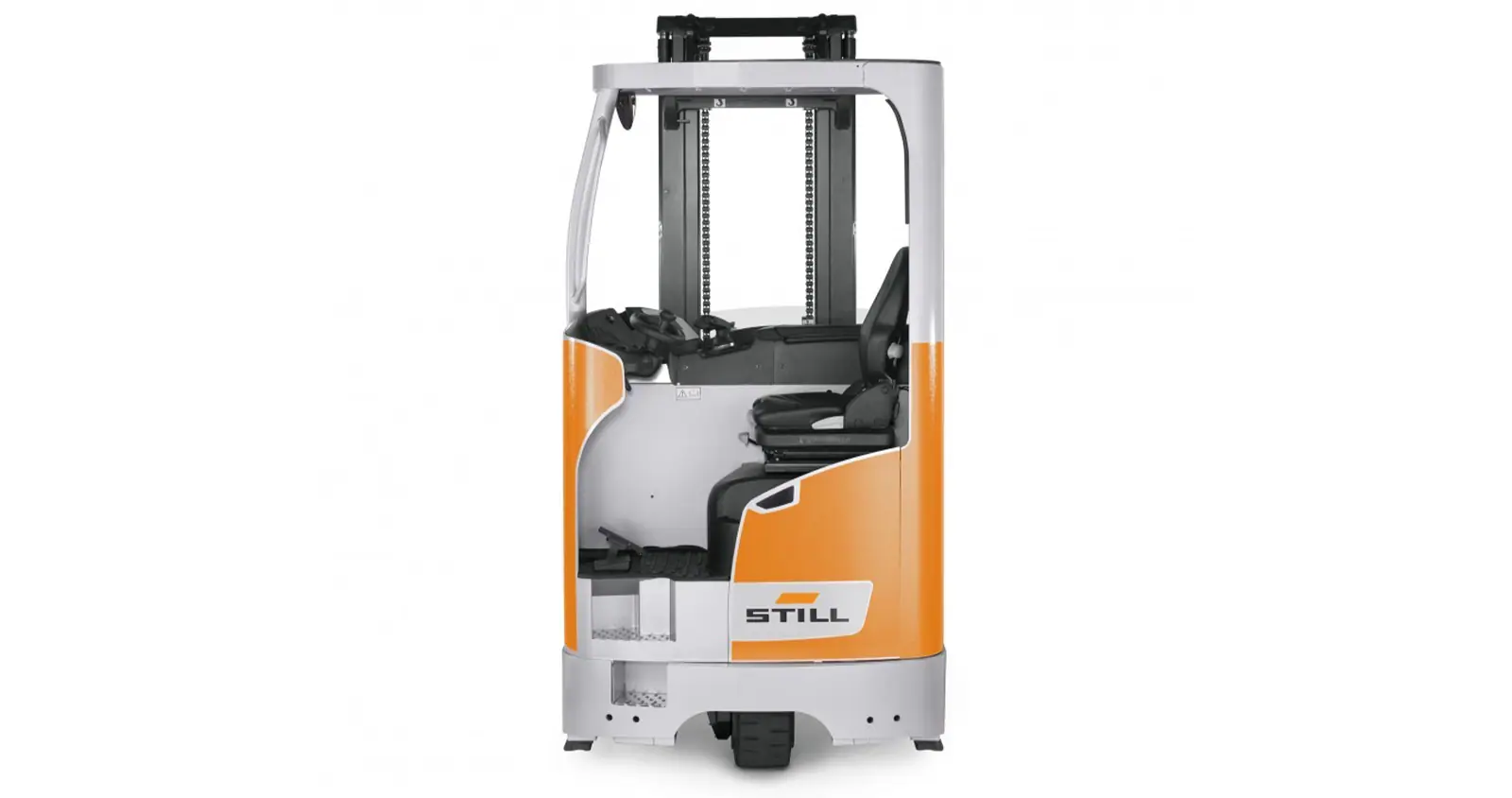

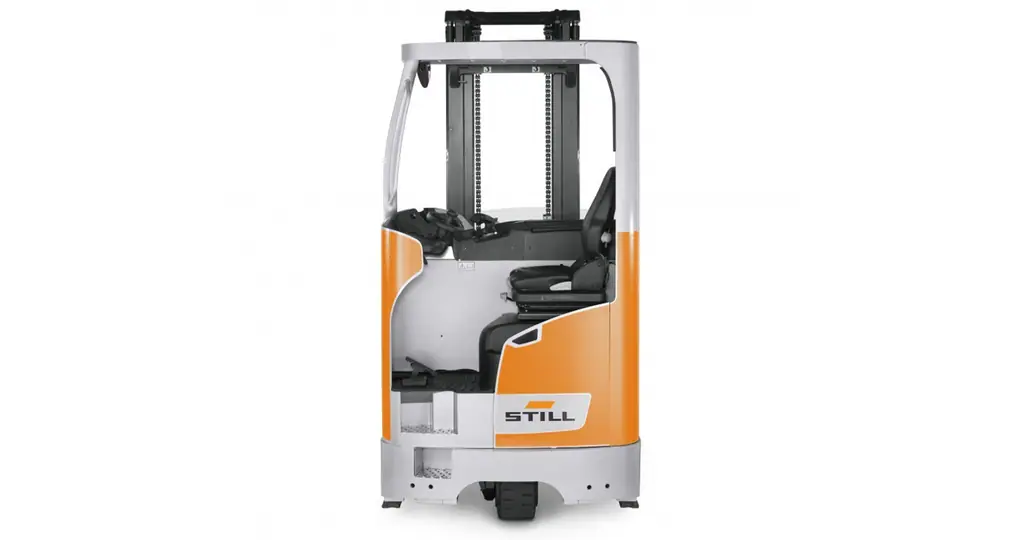

STILL FM-X reach truck arkadan görünüm; sürücü yeri ve basamak, beyaz stüdyo zemin -

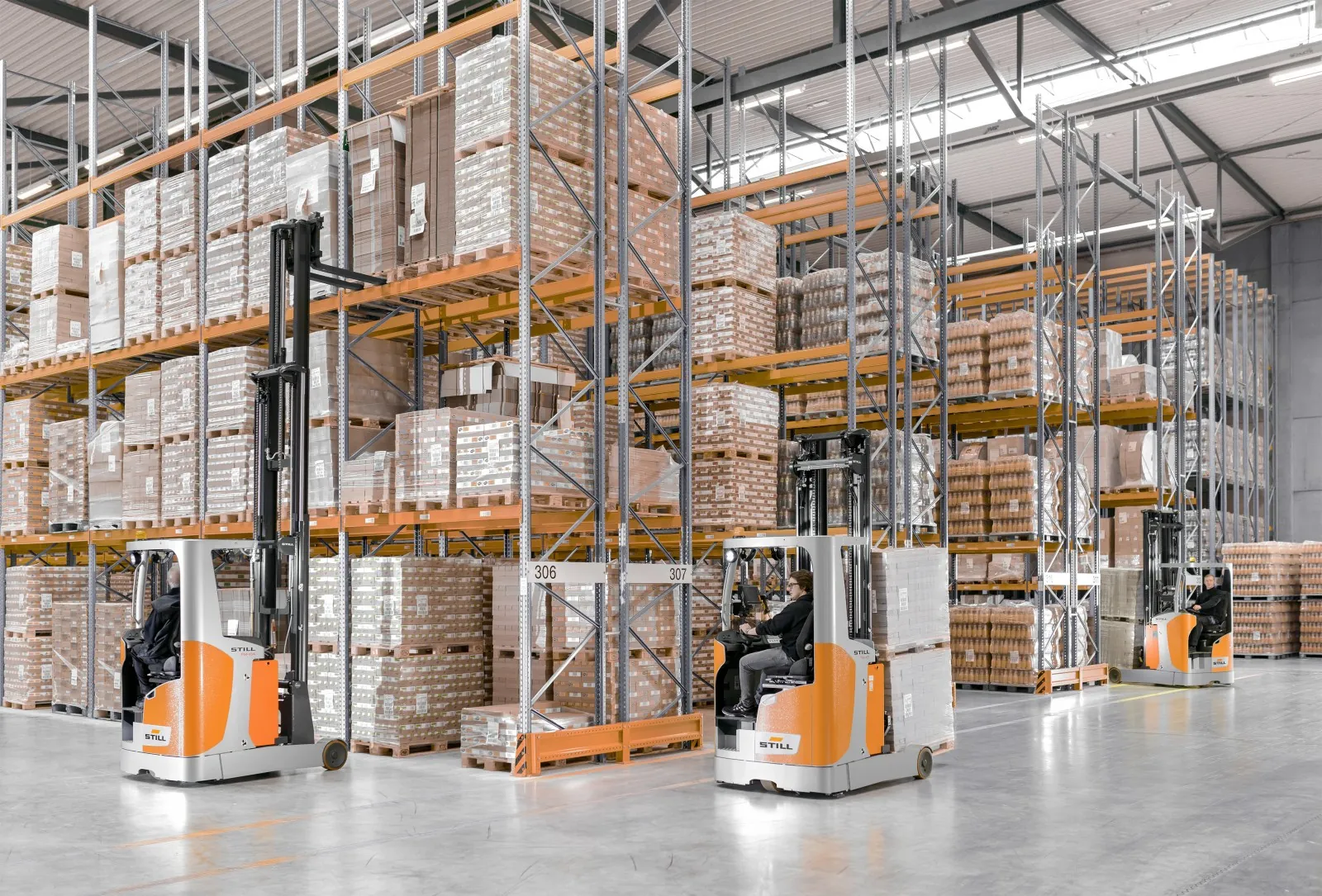

Yüksek raflı palet deposunda çalışan üç STILL FM-X reach truck -

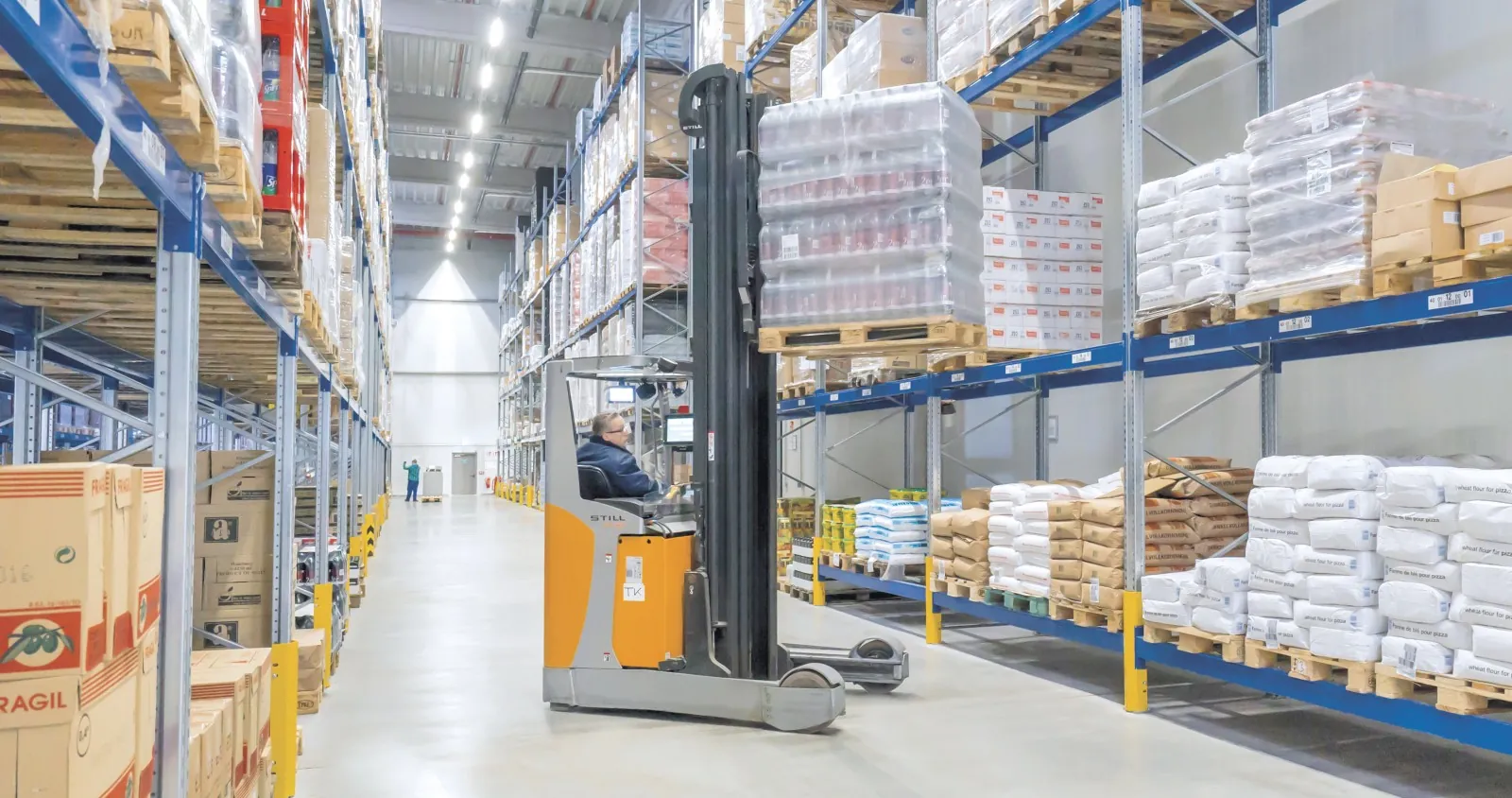

Raf koridorunda ilerleyen STILL FM-X reach truck ve operatörü -

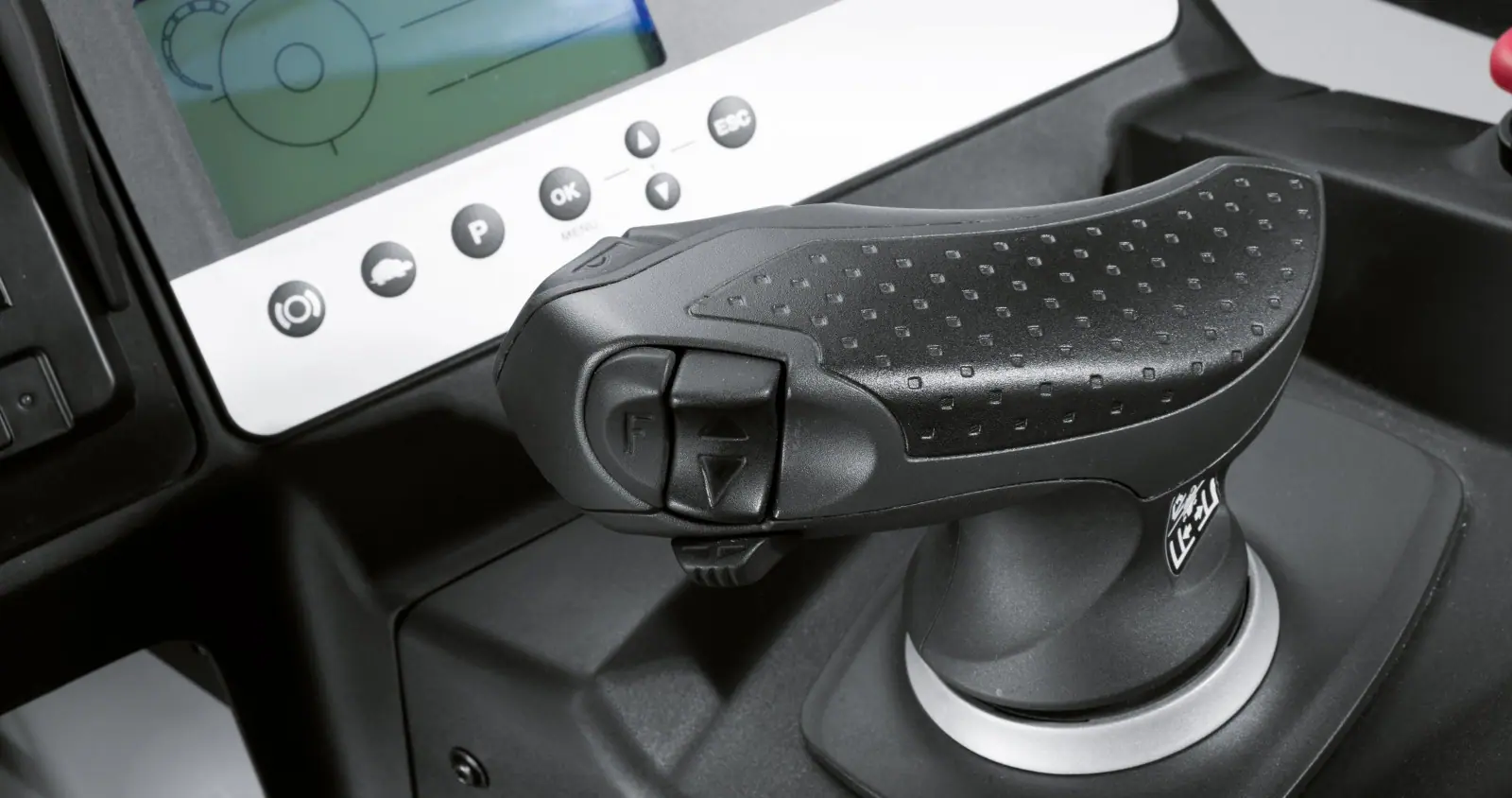

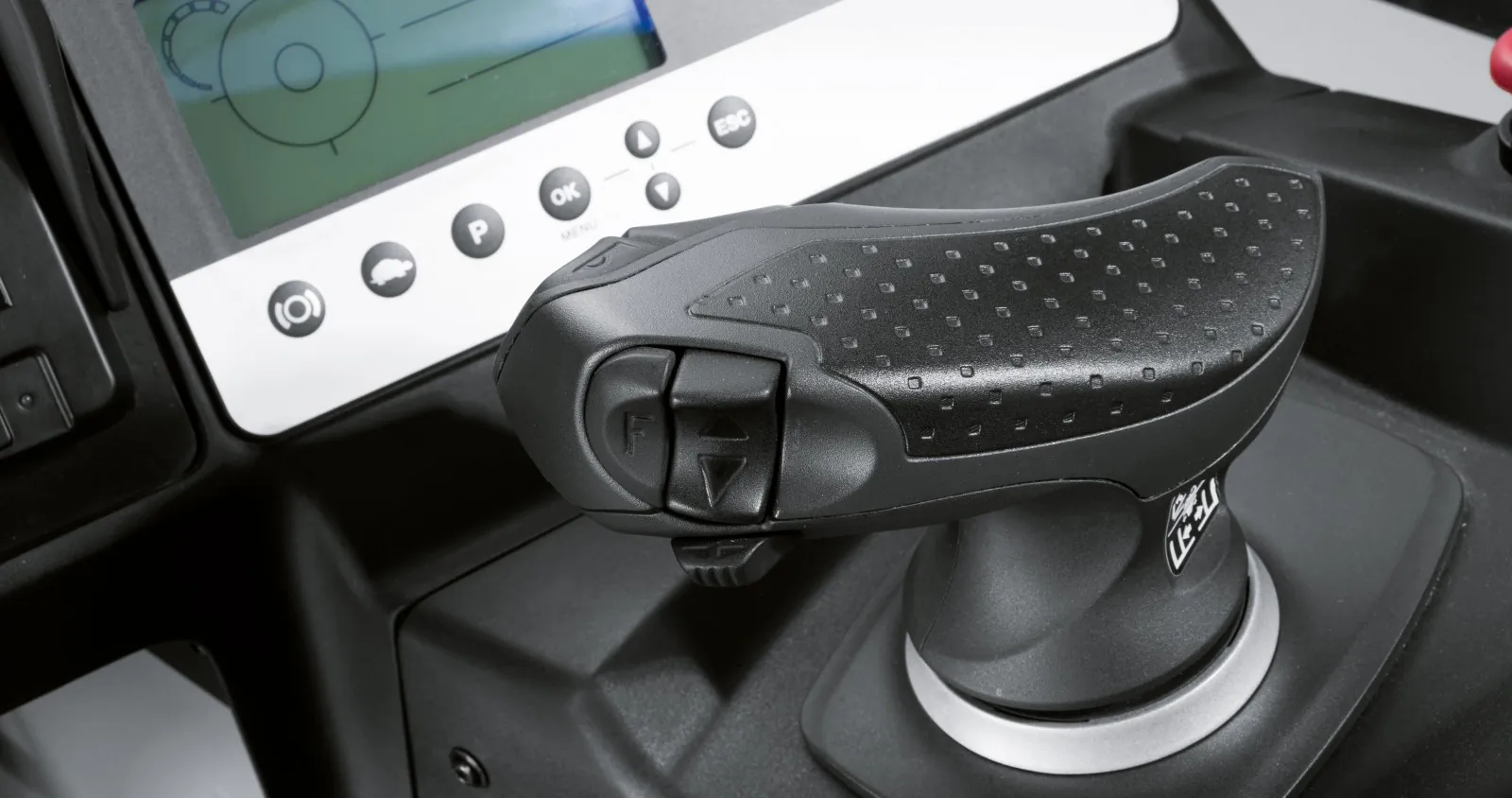

STILL FM-X sürücü yerinde kumanda kolu (joystick) ve ekran -

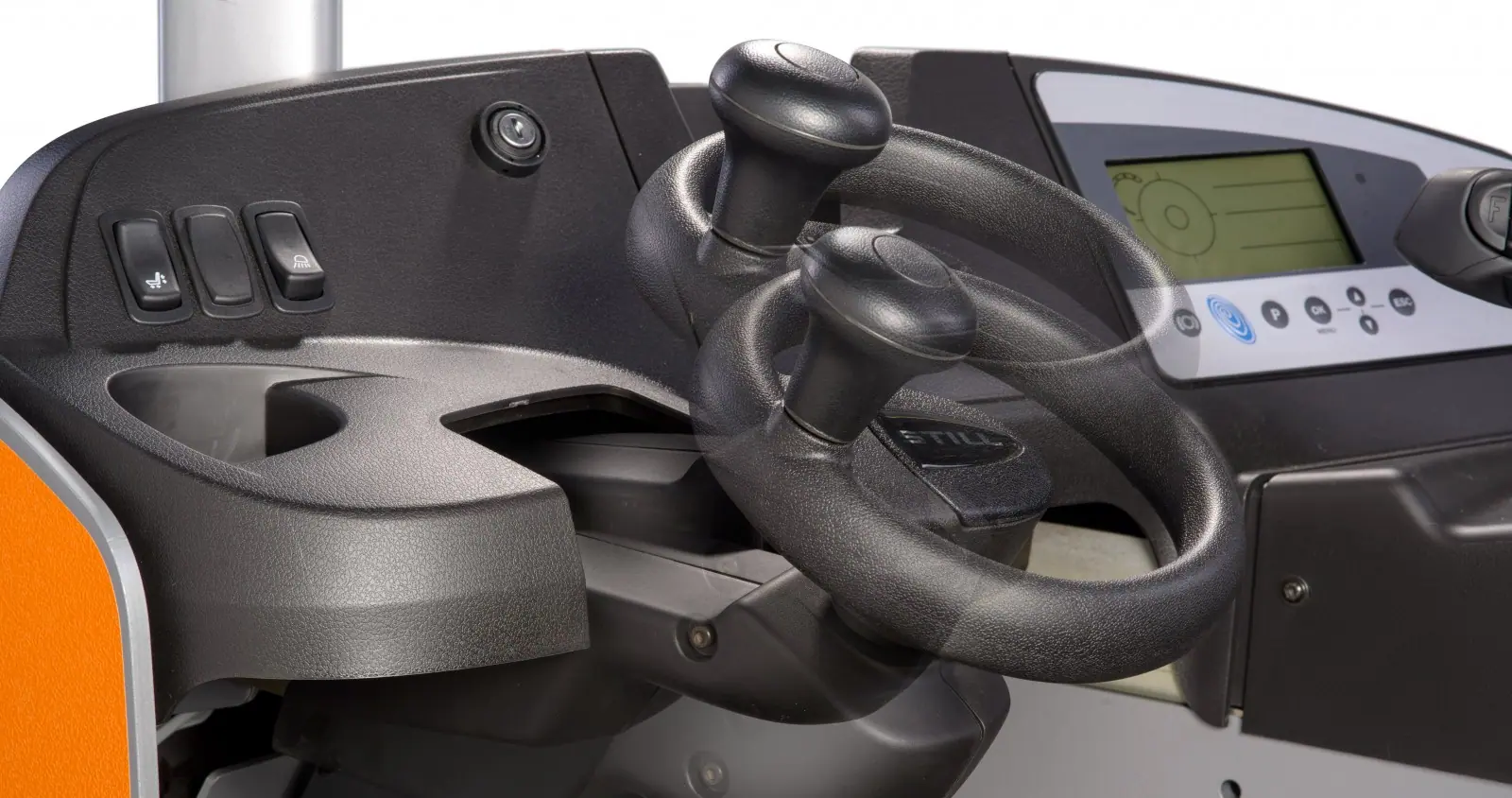

STILL FM-X'te ayarlanabilir direksiyon ve gösterge paneli -

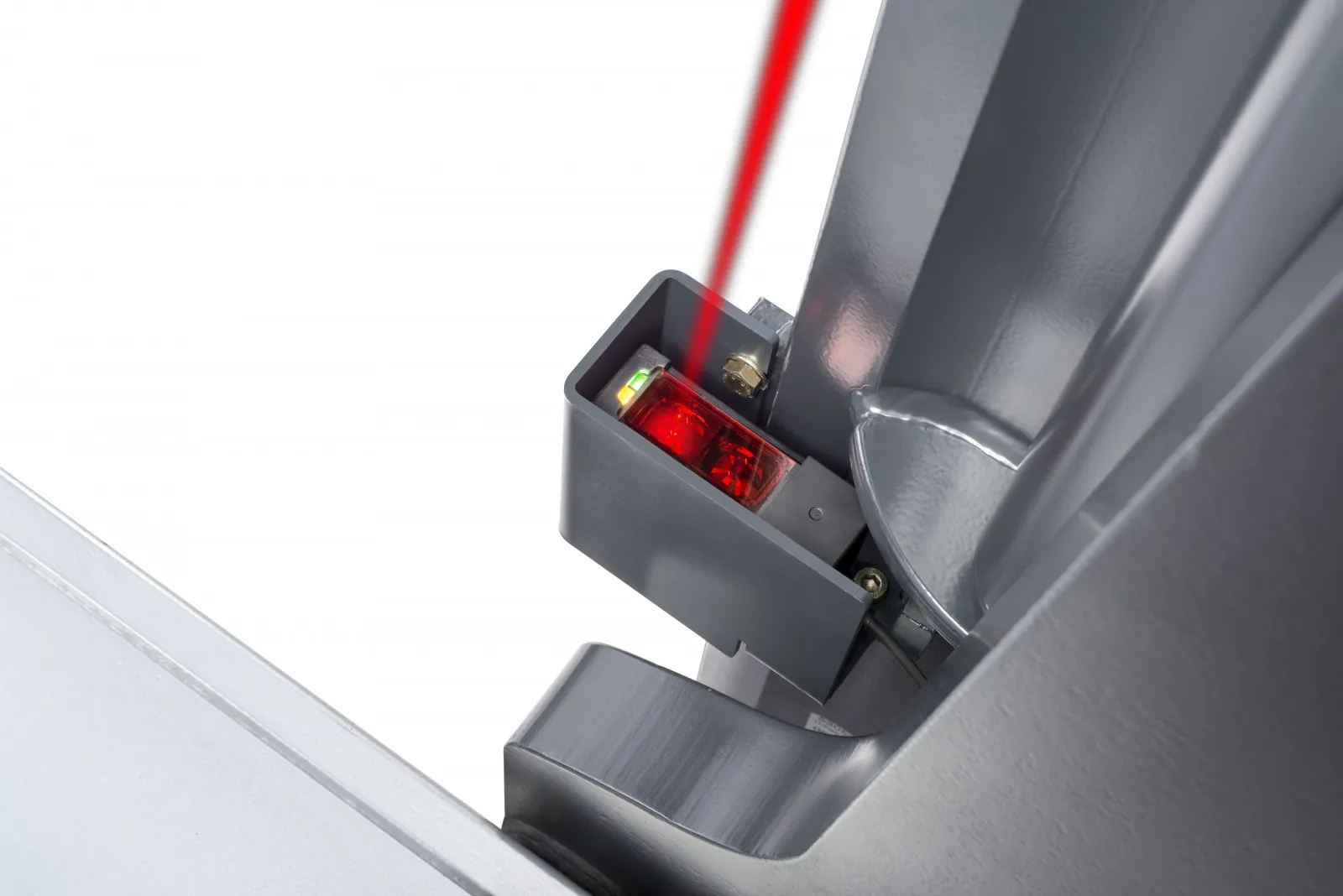

STILL FM-X asansöründeki optik LED kaldırma yüksekliği sensörü
Merak edilenler
STILL FM-X 14 hakkında sorular
STILL FM-X 14 en fazla kaç milimetreye kaldırabilir?
STILL'in güncel teknik veri sayfasındaki asansör tablosuna göre FM-X 14'ün en yüksek asansör seçeneği 9.800 mm'dir; STILL'in model listesi 14 N, 14 W ve 14 EW için de aynı sınırı verir. 11.100 mm'lik asansör STILL tablosunda FM-X 14 için değil, FM-X 17 grubu için listelenir. Yüksek seviyelerde taşınabilecek yük (artık kapasite) nominal 1.400 kg'ın altına düşebilir; bu değer aracın yük diyagramından kontrol edilmelidir.
FM-X 14'te hangi akü seçenekleri var?
Araç 48 V ile çalışır. STILL veri sayfasında standart akü 48 V / 465 Ah kurşun-asit olarak geçer. 480–620 Ah ve 600–775 Ah akü bölmeleri ile 204 Ah veya 817 Ah STILL Li-Ion akü isteğe bağlıdır. Daha büyük akü seçilirse aracın boyu ve gereken koridor genişliği artar.
FM-X 14 N ile standart FM-X 14 arasında ne fark var?
FM-X 14 N, 1.140 mm genişliğinde dar şasili versiyondur; standart FM-X 14'ün genişliği 1.270 mm'dir. Veri sayfasına göre N versiyonunda toplam uzunluk 2.488 mm, dönüş yarıçapı 1.691 mm'dir ve yana kaydırma asansörle değil çatal taşıyıcıyla yapılır. Arkaya yatan koltuk gibi bazı konfor seçenekleri N versiyonunda sunulmaz.
