STILL FM-X 17
STILL FM-X 17, 600 mm yük merkezinde 1.700 kg nominal kapasiteli, sürücü koltuklu bir reach truck'tır. Standart, W ve EW şasili versiyonlarda asansör seçenekleri 11.800 mm'ye kadar çıkar; STILL'in model listesi dar şasili FM-X 17 N için 9.800 mm üst sınır verir. Gövde genişliği FM-X 14 ile aynıdır (1.270 mm), fakat çatal kalınlığı 50 mm'ye, dingil mesafesi 1.453 mm'ye çıkar.
Öne çıkanlar
- Nominal kapasite 1.700 kg (600 mm yük merkezi)
- Asansör seçenekleri 4.250–11.800 mm; STILL model listesine göre FM-X 17 N'de en fazla 9.800 mm
- 50 × 100 × 1.150 mm çatal ve 591 mm erişme mesafesi
- Toplam uzunluk 2.412 mm, dönüş yarıçapı 1.710 mm; 800 × 1200 mm paleti boyuna taşırken koridor 2.796 mm
- Kaldırma hızı yüklü 0,45 m/s, yüksüz 0,68 m/s
STILL FM-X 17, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL reach truck modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Reach Truck sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
FM-X modelleri arasındaki farklar
Model numarası 600 mm yük merkezindeki nominal kapasiteyi gösterir. Kapasite büyüdükçe dingil mesafesi, servis ağırlığı ve dönüş yarıçapı artar, kaldırma hızı düşer.
| Model | Kapasite | En yüksek asansör | N şasi | Dönüş yarıçapı |
|---|---|---|---|---|
| FM-X 14 | 1.400 kg | 9.800 mm | 9.800 mm | 1.640 mm |
| FM-X 17 | 1.700 kg | 11.800 mm | 9.800 mm | 1.710 mm |
| FM-X 20 | 2.000 kg | 13.000 mm | 9.800 mm | 1.778 mm |
| FM-X 25 | 2.500 kg | 12.050 mm | – (N yok) | 1.915 mm |
Kapasite ve yükseklik bağımsız üst sınırlardır
En yüksek asansörde taşınabilecek yük, aracın yük diyagramındaki artık kapasiteye bağlıdır.
Serinin diğer üyeleri
FM-X 10 ve 12 (7.000 mm'ye kadar), ağır hizmet tipi FM-X 20 HD ve sürücüsüz FM-X iGo.
Şasi genişlikleri: N, standart, W ve EW
FM-X 14, 17 ve 20 dört şasi genişliğinde, FM-X 25 üç genişlikte sunulur. Şasi seçimini, tekerlek kolları arasına alınacak yükün ölçüsü belirler.
| Şasi | Toplam genişlik | Tekerlek kolları arası |
|---|---|---|
| N (dar) | 1.140 mm | 790 mm |
| Standart | 1.270 mm | 920 mm |
| W (geniş) | 1.470 mm | 1.120 mm |
| EW (çok geniş) | 1.670 mm | 1.320 mm |
N şasinin farkları
- Yana kaydırma asansörle değil, çatal taşıyıcıyla yapılır
- En yüksek asansör 9.800 mm (FM-X 17 N için teyit gerekir)
- Arkaya yatan koltuk ve soğuk depo kabini sunulmaz
- Li-Ion akü seçeneği FM-X 14 N, 17 N ve 20 N için işaretli değildir
Asansör, artık kapasite ve salınım kontrolü
Tüm FM-X'lerde tripleks asansör kullanılır; STILL seri için 13 metrede 1.000 kg'a kadar artık kapasite belirtir. 13.000 mm asansör yalnızca FM-X 20 ailesindedir (20, 20 W, 20 EW, 20 HD).
- Yana kaydırma: standart, W ve EW şasilerde asansörün tamamı hidrolik olarak yana kayar
ALS
Aktif Yük Dengeleme
Yüksekte asansör salınımını azaltır; raf önünde bekleme süresini %80'e kadar kısaltır.
OptiSpeed
Yüksekliğe göre hız
Hızı kaldırma yüksekliğine ve yüke göre ayarlar. ALS ile birlikte kullanılamaz.
ALS standart mı, opsiyon mu?
Donanım tablosu, 3.700 mm'yi aşan asansörlerde "aktif titreşim sönümlemesi"ni FM-X 14, 17, 20 ve 25 için standart gösterir; tanıtım metinleri ise ALS'yi isteğe bağlı anar. ALS'nin araca dahil olup olmadığı teklif aşamasında netleştirilmelidir.
Akü ve enerji seçenekleri
FM-X serisi 48 V ile çalışır; frenlemede enerji geri kazanımı tüm modellerde standarttır.
| Model | Standart kurşun-asit akü bölmesi | Büyük bölme (opsiyon) |
|---|---|---|
| FM-X 14 / 17 | 420–465 Ah | – |
| FM-X 20 | 480–620 Ah | 930 Ah'e kadar |
| FM-X 25 | 600–775 Ah | 930 Ah'e kadar |
- Akü değişimi: standart vinçle; makaralı yandan değişim opsiyon
Büyük akü, uzun araç
Daha büyük akü bölmesi seçildiğinde araç uzar (standart şaside kademe başına 72 mm) ve gereken koridor genişliği artar.
Sürücü yeri ve kumanda
FM-X'te operatör oturarak çalışır; hidrolik sönümlü, ağırlığa göre ayarlanan koltuk ve 360° tam elektrikli direksiyon standarttır.
Standart
- Hidrolik sönümlü, ağırlık ayarlı koltuk; direksiyon ve koltuk ayarı
- Hidrolik fonksiyonların tek kumanda koluyla kullanımı
- 360° tam elektrikli direksiyon, beş sürüş profili
- Çalışma durumlarını gösteren ekran
İsteğe bağlı
- Dört levyeli Fingertip kumanda; tanıtım metinlerine göre Joystick 4Plus
- Arkaya yatan koltuk: yüksek raftaki yükü rahat görmek için
- Dikmesiz zırhlı cam tavan
Güvenlik ve asistan sistemleri
FM-X'in asistan sistemlerinin çoğu isteğe bağlıdır; seçim depo düzenine ve raf yüksekliğine göre yapılır.
| Sistem | Durum |
|---|---|
| Optik LED kaldırma yüksekliği sensörü | Standart |
| Elektromanyetik disk fren (park ve acil durdurma) | Standart |
| Easy Target / Easy Target Plus yükseklik ön seçimi | Opsiyon |
| Curve Speed Control | Opsiyon |
| STILL Safety Light, sinyal ve uyarı lambaları | Opsiyon |
| PIN kodlu erişim; FleetManager | Opsiyon |
| Çatal kamera sistemi | Opsiyon |
Soğuk depo ve otomasyon
FM-X için soğuk hava donanımlı versiyon ve ısıtmalı soğuk depo kabini sunulur; sürücüsüz FM-X iGo ise otomasyon için ayrı bir seçenektir.
Soğuk depo
Isıtmalı kabin
ISO veya VSG camlı; N şasilerde sunulmaz.
Otomasyon
FM-X iGo
1.440 mm genişlik, 6 km/sa, 10.000 mm'ye kadar kaldırma.
Bu sayfadaki modeller
FM-X 14, 17, 20 ve 25 sürücülü (manuel) versiyonlardır.
Manlift ile doğru FM-X'i seçmek
STILL ARSER yetkili bayi · Manisa Yunusemre
Doğru FM-X modelini belirlemek için şu bilgilerle teklif isteyin:
- En ağır palet ve palet ölçüsü
- En üst raf seviyesi
- Koridor genişliği
- Vardiya süresi
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 1.700 kg |
| Yük merkezi | 600 mm |
| Kaldırma yüksekliği (asansör) | 4.250–11.800 mm (ör. 7.100 / 8.300 / 9.200 / 11.800 mm); dar şasili FM-X 17 N için STILL model listesi en fazla 9.800 mm veriyor |
| Asansör tipi | Tripleks |
| Erişme mesafesi | 591 mm |
| Enerji ve tahrik | |
| Akü | 48 V / 465 Ah kurşun-asit (standart); isteğe bağlı 480–620 Ah ve 600–775 Ah akü bölmeleri, 817 Ah STILL Li-Ion (standart şasi için 204 Ah Li-Ion da mevcut) |
| Motor | Tahrik 6,5 kW (S2 60 dk), kaldırma 14 kW (S3 %15) |
| Ölçüler ve manevra | |
| Lastik | Poliüretan |
| Teker ölçüleri | Tahrik Ø 360 × 130 mm, yük Ø 285 × 100 mm |
| Araç ölçüleri (U×G×Y) | 2.412 × 1.270 × 2.200 mm (uzunluk çatal dahil, yükseklik baş üstü koruma) |
| Çatal ölçüleri | 50 × 100 × 1.150 mm |
| Dönüş yarıçapı | 1.710 mm |
| Çalışma koridoru (Ast) | 2.752 mm (1000 × 1200 palet çapraz), 2.796 mm (800 × 1200 palet boyuna); en küçük akü bölmesiyle |
| Dingil mesafesi | 1.453 mm |
| Servis ağırlığı (akü dahil) | 3.470 kg |
| Performans ve kullanım | |
| Sürüş hızı | 14 / 14 km/sa (yüklü/yüksüz) |
| Kaldırma hızı | 0,45 / 0,68 m/s (yüklü/yüksüz) |
| İndirme hızı | 0,55 / 0,52 m/s (yüklü/yüksüz) |
Son güncelleme:
FMX17 görselleri
-

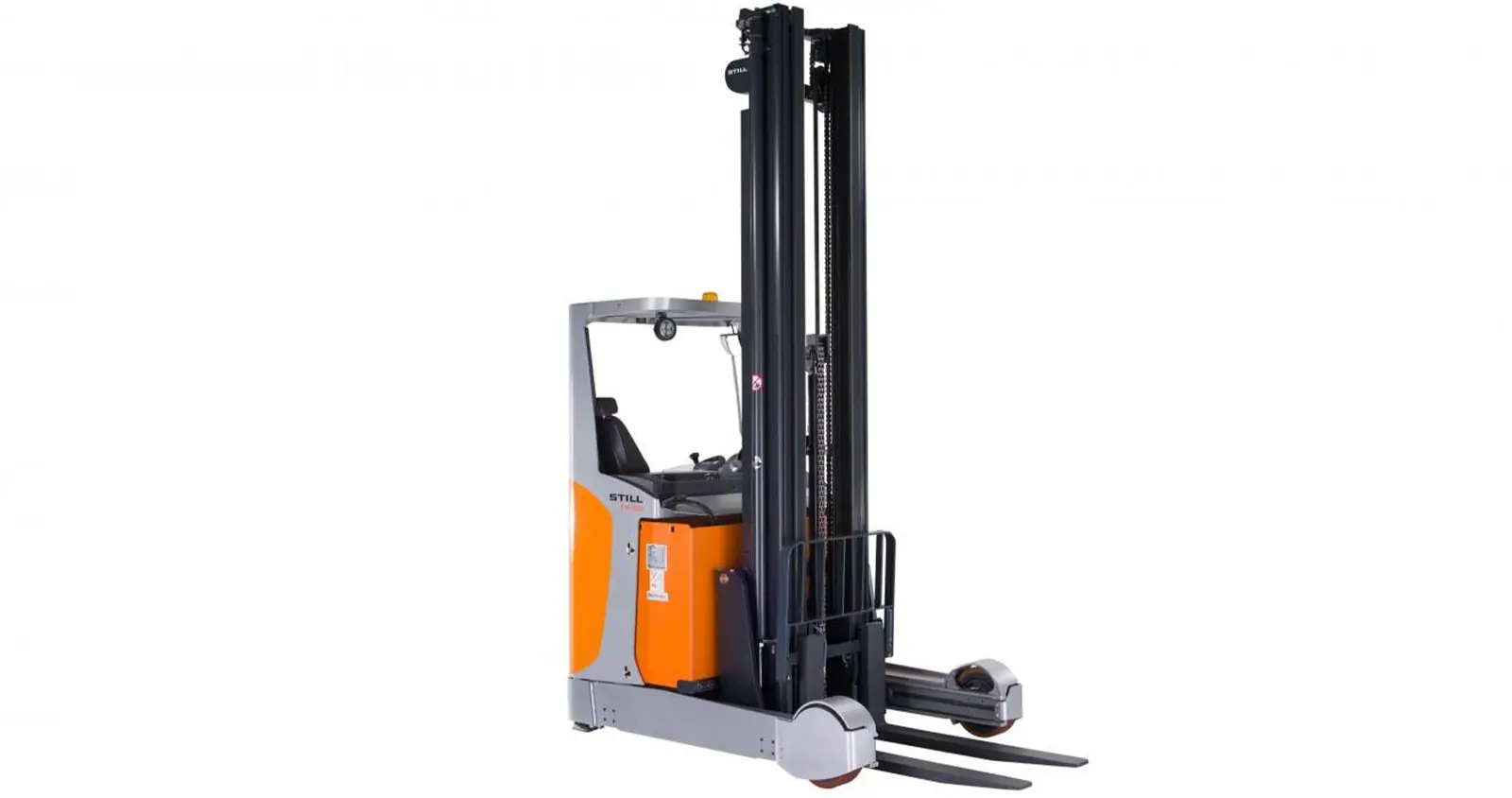

STILL FM-X reach truck, tripleks asansör ve tekerlek kolları görünür, beyaz stüdyo zemin -

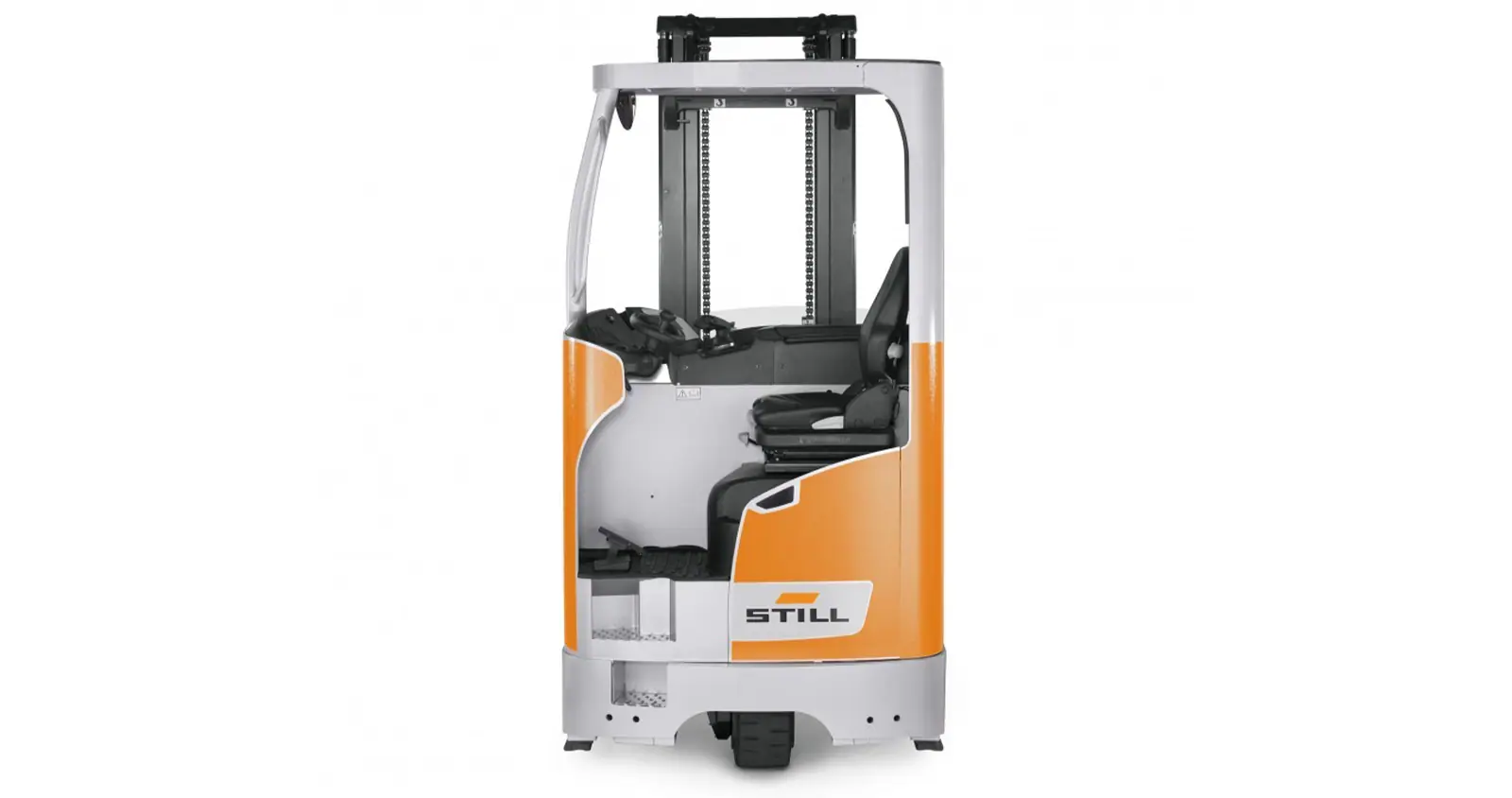

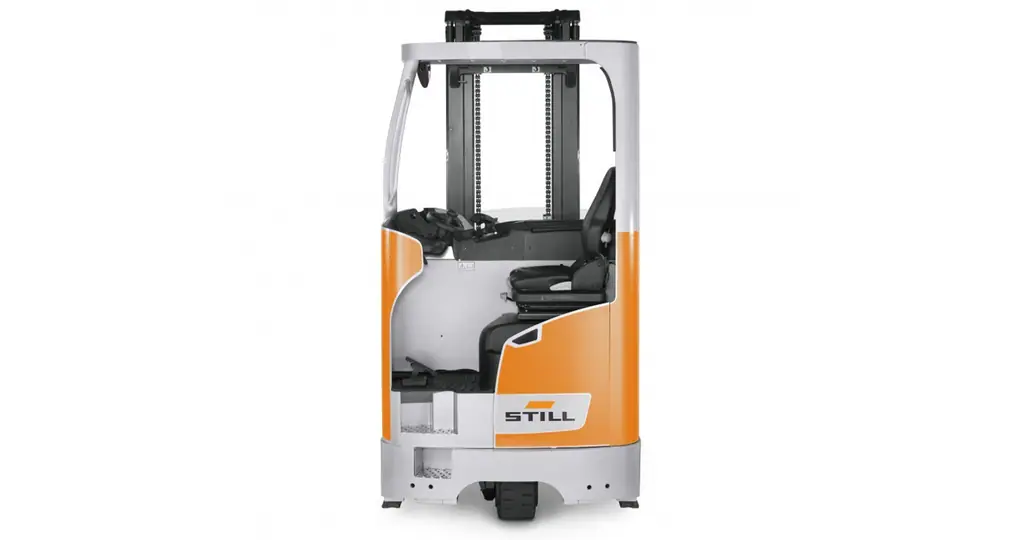

STILL FM-X reach truck arka görünüm, sürücü kabini -

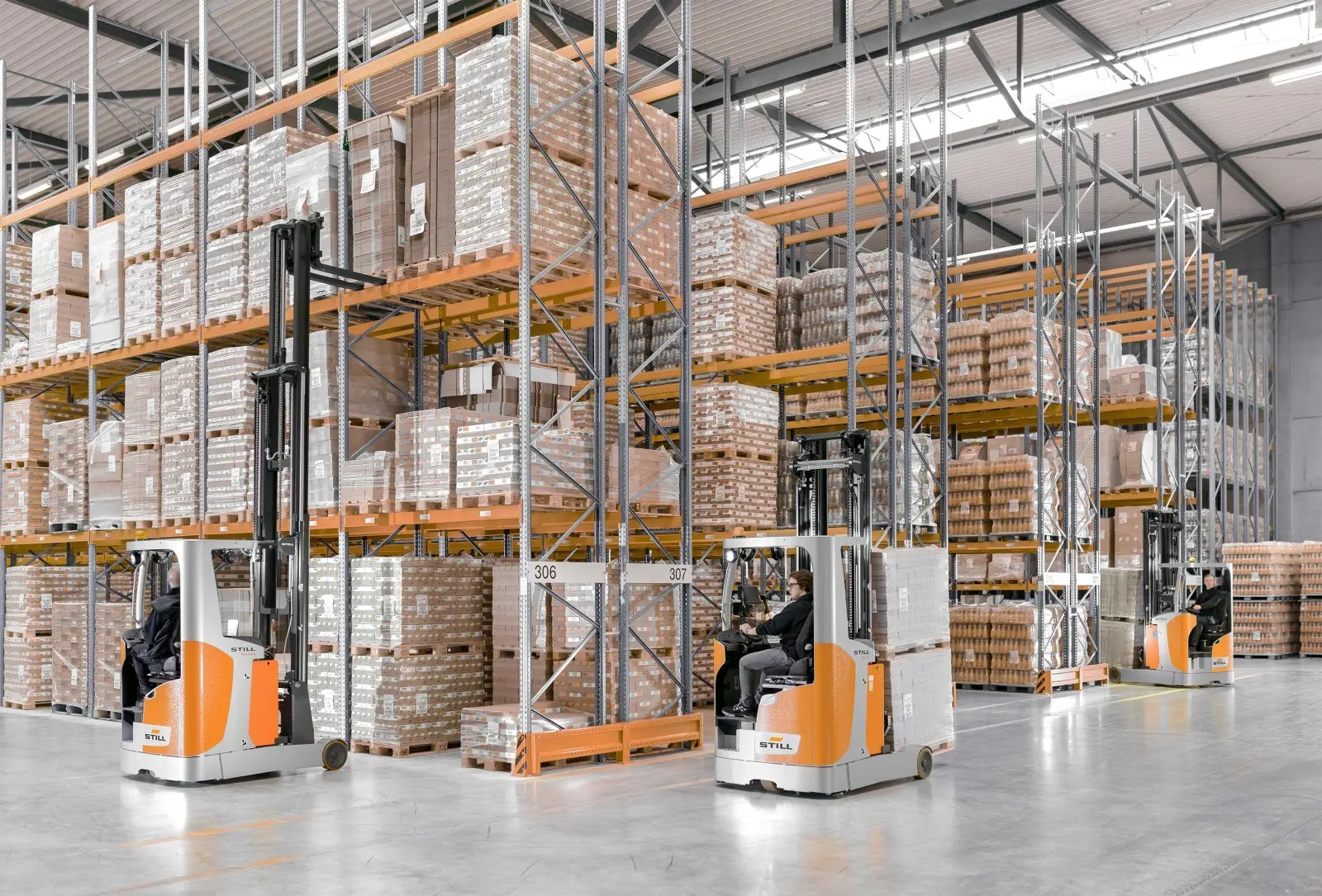

Yüksek raflı palet deposunda çalışan üç STILL FM-X reach truck -

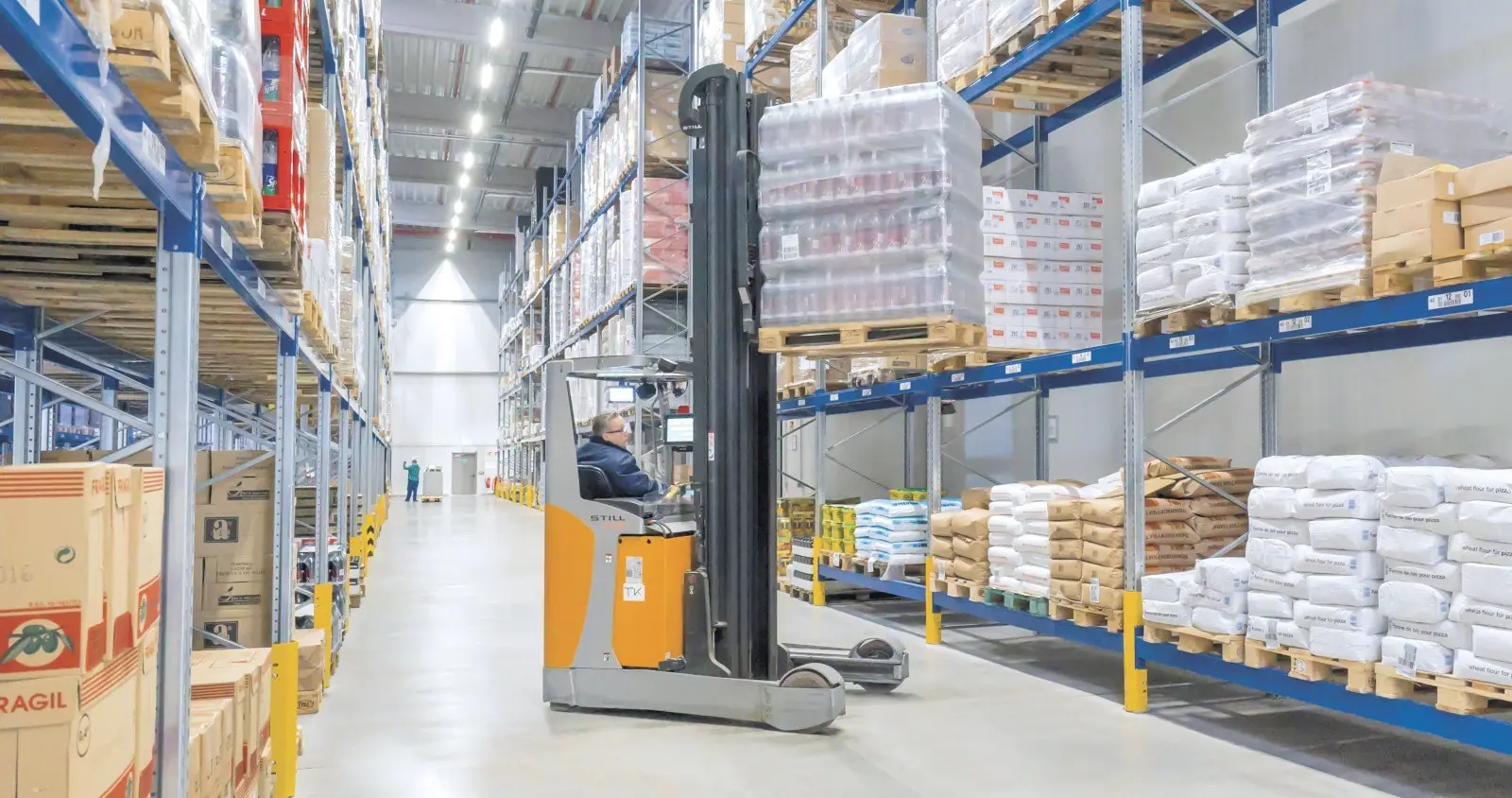

Raf koridorunda ilerleyen STILL FM-X reach truck ve operatörü -

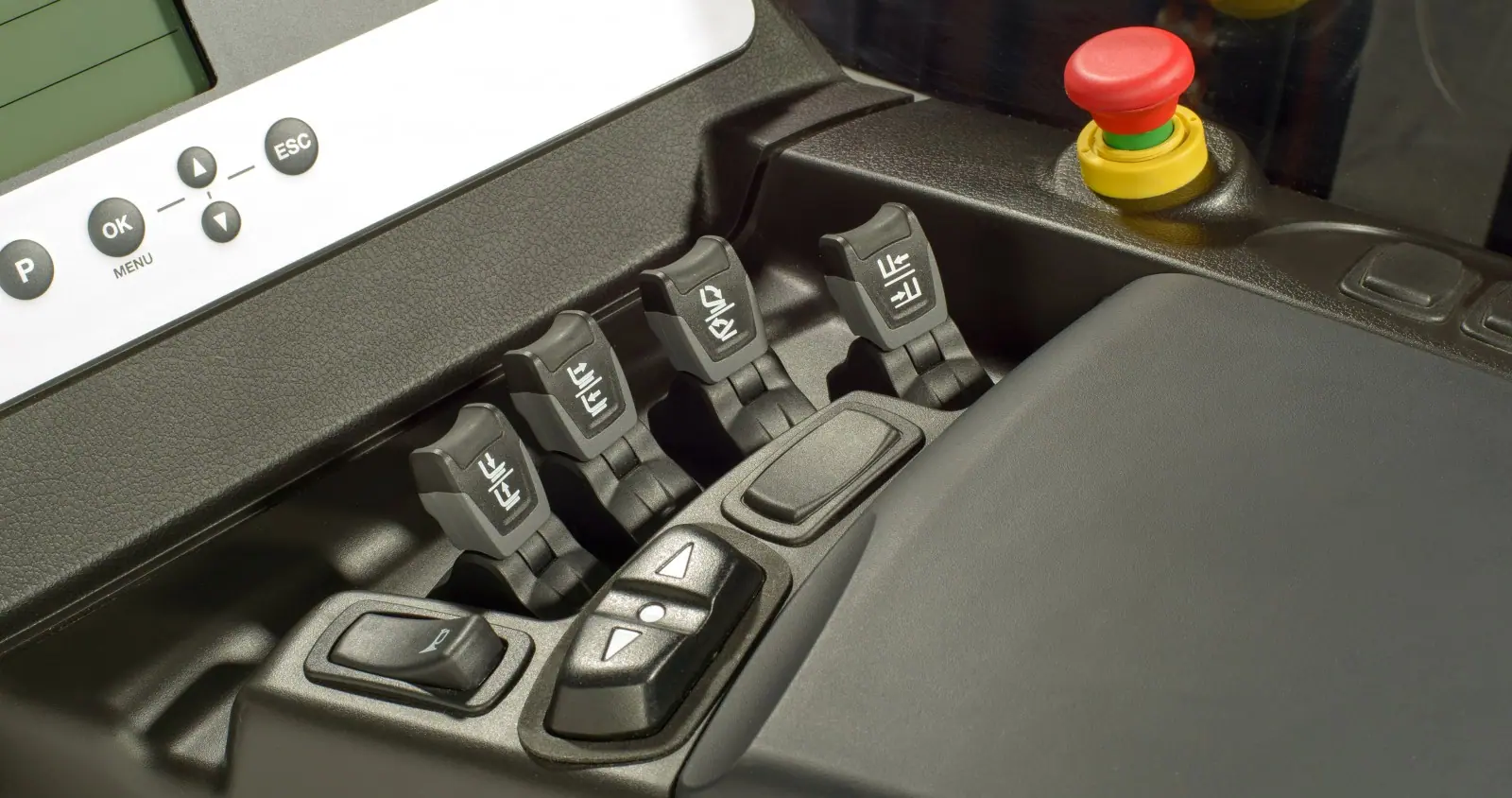

STILL FM-X parmak ucu (Fingertip) hidrolik kumanda levyeleri ve acil durdurma butonu -

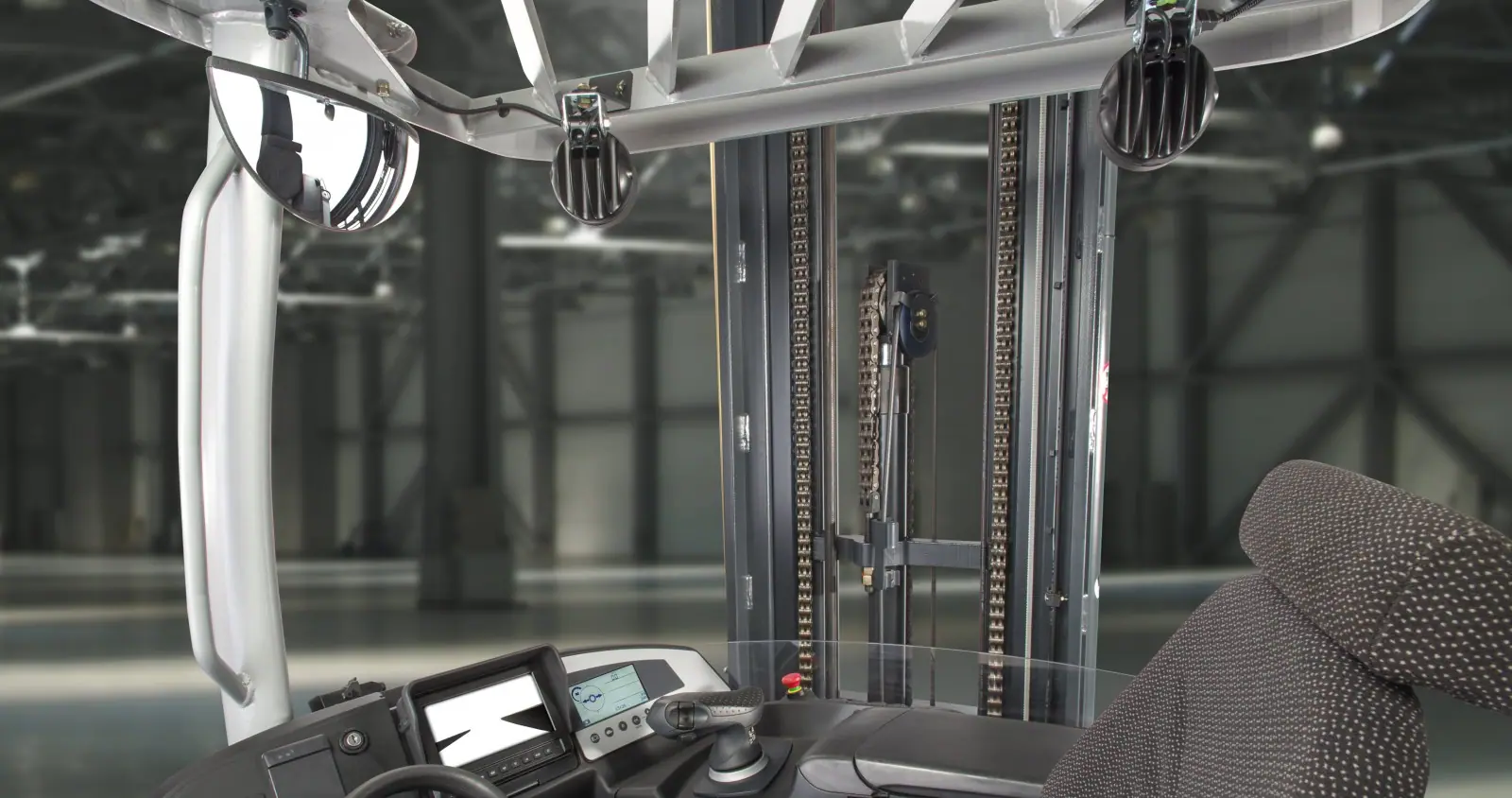

STILL FM-X sürücü koltuğundan asansör ve çatallara doğru görüş -

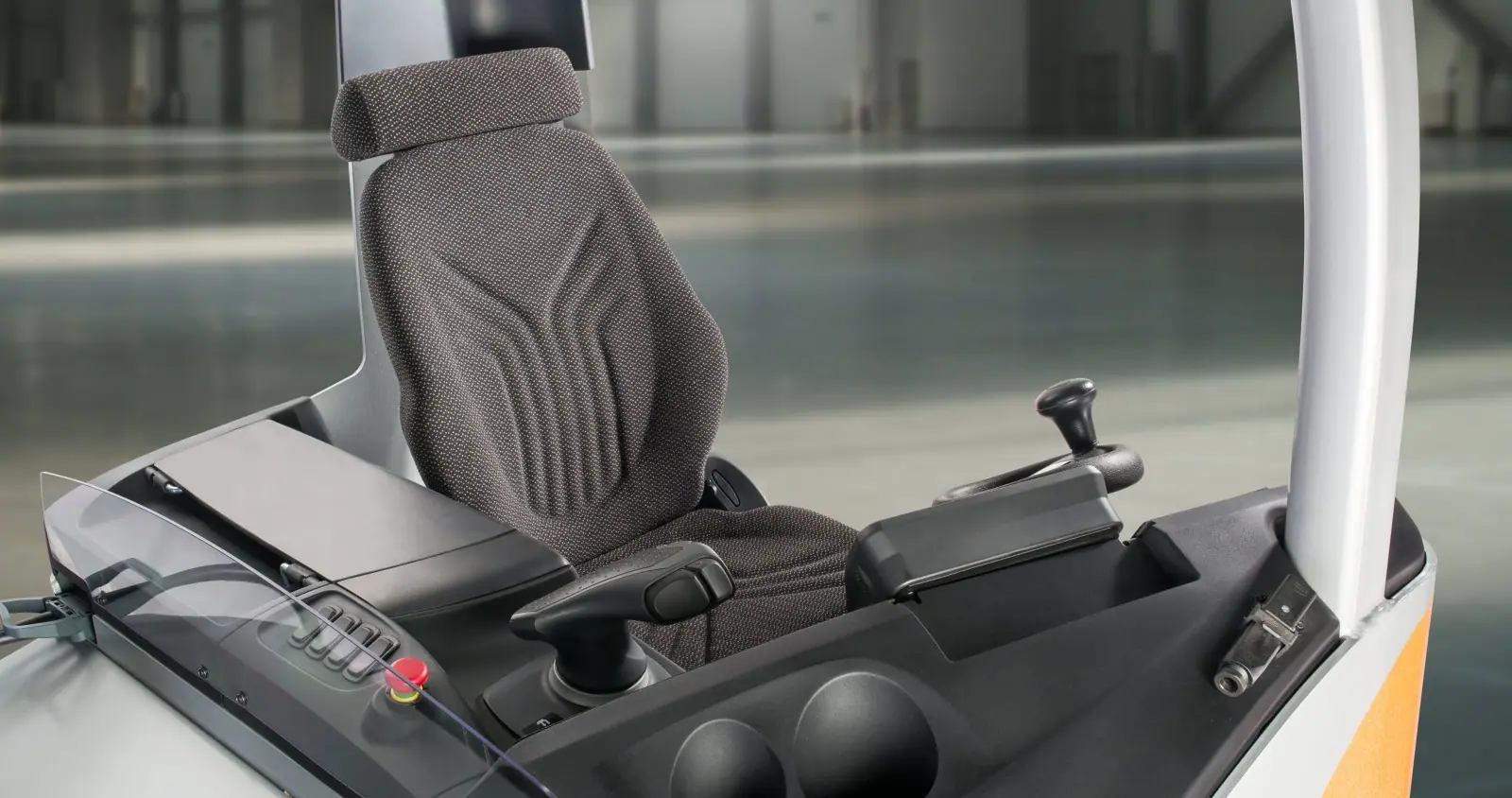

STILL FM-X sürücü yeri: koltuk, kumanda kolu ve saklama bölmeleri -

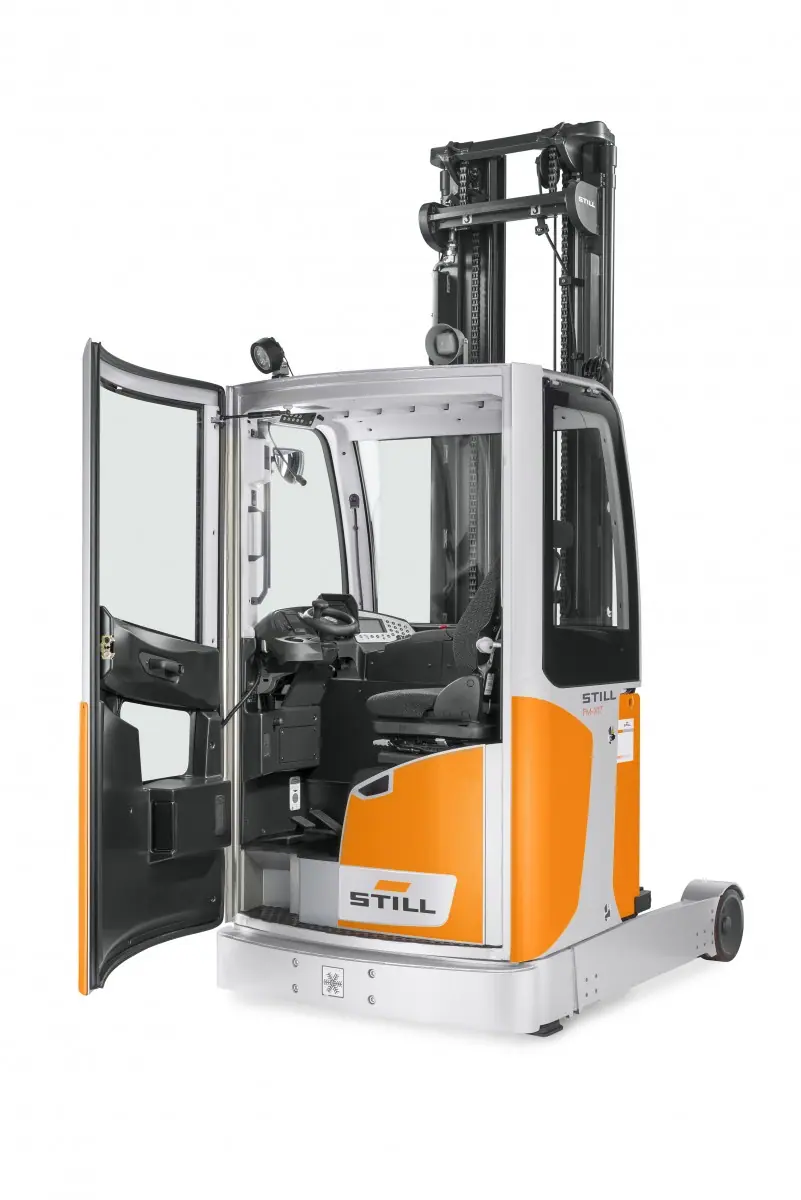

Soğuk depo kabinli STILL FM-X 17, kabin kapısı açık, beyaz stüdyo zemin
Merak edilenler
STILL FM-X 17 hakkında sorular
FM-X 17 ile FM-X 14 arasındaki fark nedir?
FM-X 17'nin nominal kapasitesi 300 kg daha fazladır (1.700 kg). Standart şaside asansör seçenekleri de 9.800 mm yerine 11.800 mm'ye kadar çıkar. Çatal kalınlığı 40 mm'den 50 mm'ye, dingil mesafesi 1.381 mm'den 1.453 mm'ye, dönüş yarıçapı 1.640 mm'den 1.710 mm'ye yükselir. Sürüş ve kaldırma hızları iki modelde aynıdır.
11.800 mm asansör FM-X 17'nin tüm versiyonlarında var mı?
STILL'in model listesine göre 11.800 mm'lik üst sınır FM-X 17, 17 W ve 17 EW için geçerlidir; 1.140 mm genişliğindeki FM-X 17 N için 9.800 mm verilir. Veri sayfasındaki asansör tablosu ise 10.100–11.800 mm grubunu 17 N'yi de içerecek şekilde etiketlediğinden, N versiyonunda 9.800 mm'nin üzerine çıkılması gerekiyorsa bu durum teklif aşamasında STILL ARSER'den teyit edilmelidir. 10.100 mm ve üzerindeki asansörlerde kapalı yükseklik 3.900 mm'den başlar; depo kapısı ve tavan yüksekliği de ayrıca kontrol edilmelidir.
FM-X 17 hangi aküyle çalışır?
FM-X 17 48 V sistemle çalışır; STILL veri sayfasındaki standart akü 48 V / 465 Ah'dir. İsteğe bağlı olarak 775 Ah'e kadar kurşun-asit akü bölmeleri ve 817 Ah STILL Li-Ion akü seçilebilir. 204 Ah Li-Ion seçeneği yalnızca 1.270 mm'lik standart şasi için listelenir.
