STILL FM-X 20
STILL FM-X 20, 2.000 kg nominal kapasitesi olan, sürücü koltuklu bir reach truck'tır. FM-X serisinde 13.000 mm'lik asansör yalnızca bu model ailesinde sunulur. Kapasite ve kaldırma yüksekliği ayrı ayrı üst sınırlardır: en yüksek asansörde taşınabilecek yük, yük diyagramındaki artık kapasiteye göre belirlenir. Standart akü 48 V / 620 Ah'dir; 930 Ah'e kadar kurşun-asit veya 817 Ah Li-Ion akü seçilebilir.
Öne çıkanlar
- Nominal kapasite 2.000 kg (600 mm yük merkezi); akü dahil servis ağırlığı 3.820 kg
- Asansör seçenekleri 4.080–13.000 mm; 1.140 mm genişliğindeki FM-X 20 N'de en fazla 9.800 mm
- Standart akü 48 V / 620 Ah; 775 Ah veya 930 Ah kurşun-asit ya da 817 Ah Li-Ion isteğe bağlı
- Yük tekerlekleri Ø 350 × 100 mm, tekerlek kolu yüksekliği 373 mm (FM-X 14/17'de Ø 285 mm teker ve 308 mm kol)
- Toplam uzunluk 2.484 mm, dönüş yarıçapı 1.778 mm; 1000 × 1200 mm paleti çapraz taşırken koridor 2.820 mm
STILL FM-X 20, Manlift’in Manisa’daki STILL ARSER yetkili bayi stoğunda sunulan STILL reach truck modellerinden biridir. Serideki diğer modeller, kapasite karşılaştırması ve seçim rehberi için Reach Truck sayfasına bakın; satış, kiralama, servis ve yedek parça talepleriniz için teklif alabilirsiniz.
FM-X modelleri arasındaki farklar
Model numarası 600 mm yük merkezindeki nominal kapasiteyi gösterir. Kapasite büyüdükçe dingil mesafesi, servis ağırlığı ve dönüş yarıçapı artar, kaldırma hızı düşer.
| Model | Kapasite | En yüksek asansör | N şasi | Dönüş yarıçapı |
|---|---|---|---|---|
| FM-X 14 | 1.400 kg | 9.800 mm | 9.800 mm | 1.640 mm |
| FM-X 17 | 1.700 kg | 11.800 mm | 9.800 mm | 1.710 mm |
| FM-X 20 | 2.000 kg | 13.000 mm | 9.800 mm | 1.778 mm |
| FM-X 25 | 2.500 kg | 12.050 mm | – (N yok) | 1.915 mm |
Kapasite ve yükseklik bağımsız üst sınırlardır
En yüksek asansörde taşınabilecek yük, aracın yük diyagramındaki artık kapasiteye bağlıdır.
Serinin diğer üyeleri
FM-X 10 ve 12 (7.000 mm'ye kadar), ağır hizmet tipi FM-X 20 HD ve sürücüsüz FM-X iGo.
Şasi genişlikleri: N, standart, W ve EW
FM-X 14, 17 ve 20 dört şasi genişliğinde, FM-X 25 üç genişlikte sunulur. Şasi seçimini, tekerlek kolları arasına alınacak yükün ölçüsü belirler.
| Şasi | Toplam genişlik | Tekerlek kolları arası |
|---|---|---|
| N (dar) | 1.140 mm | 790 mm |
| Standart | 1.270 mm | 920 mm |
| W (geniş) | 1.470 mm | 1.120 mm |
| EW (çok geniş) | 1.670 mm | 1.320 mm |
N şasinin farkları
- Yana kaydırma asansörle değil, çatal taşıyıcıyla yapılır
- En yüksek asansör 9.800 mm (FM-X 17 N için teyit gerekir)
- Arkaya yatan koltuk ve soğuk depo kabini sunulmaz
- Li-Ion akü seçeneği FM-X 14 N, 17 N ve 20 N için işaretli değildir
Asansör, artık kapasite ve salınım kontrolü
Tüm FM-X'lerde tripleks asansör kullanılır; STILL seri için 13 metrede 1.000 kg'a kadar artık kapasite belirtir. 13.000 mm asansör yalnızca FM-X 20 ailesindedir (20, 20 W, 20 EW, 20 HD).
- Yana kaydırma: standart, W ve EW şasilerde asansörün tamamı hidrolik olarak yana kayar
ALS
Aktif Yük Dengeleme
Yüksekte asansör salınımını azaltır; raf önünde bekleme süresini %80'e kadar kısaltır.
OptiSpeed
Yüksekliğe göre hız
Hızı kaldırma yüksekliğine ve yüke göre ayarlar. ALS ile birlikte kullanılamaz.
ALS standart mı, opsiyon mu?
Donanım tablosu, 3.700 mm'yi aşan asansörlerde "aktif titreşim sönümlemesi"ni FM-X 14, 17, 20 ve 25 için standart gösterir; tanıtım metinleri ise ALS'yi isteğe bağlı anar. ALS'nin araca dahil olup olmadığı teklif aşamasında netleştirilmelidir.
Akü ve enerji seçenekleri
FM-X serisi 48 V ile çalışır; frenlemede enerji geri kazanımı tüm modellerde standarttır.
| Model | Standart kurşun-asit akü bölmesi | Büyük bölme (opsiyon) |
|---|---|---|
| FM-X 14 / 17 | 420–465 Ah | – |
| FM-X 20 | 480–620 Ah | 930 Ah'e kadar |
| FM-X 25 | 600–775 Ah | 930 Ah'e kadar |
- Akü değişimi: standart vinçle; makaralı yandan değişim opsiyon
Büyük akü, uzun araç
Daha büyük akü bölmesi seçildiğinde araç uzar (standart şaside kademe başına 72 mm) ve gereken koridor genişliği artar.
Sürücü yeri ve kumanda
FM-X'te operatör oturarak çalışır; hidrolik sönümlü, ağırlığa göre ayarlanan koltuk ve 360° tam elektrikli direksiyon standarttır.
Standart
- Hidrolik sönümlü, ağırlık ayarlı koltuk; direksiyon ve koltuk ayarı
- Hidrolik fonksiyonların tek kumanda koluyla kullanımı
- 360° tam elektrikli direksiyon, beş sürüş profili
- Çalışma durumlarını gösteren ekran
İsteğe bağlı
- Dört levyeli Fingertip kumanda; tanıtım metinlerine göre Joystick 4Plus
- Arkaya yatan koltuk: yüksek raftaki yükü rahat görmek için
- Dikmesiz zırhlı cam tavan
Güvenlik ve asistan sistemleri
FM-X'in asistan sistemlerinin çoğu isteğe bağlıdır; seçim depo düzenine ve raf yüksekliğine göre yapılır.
| Sistem | Durum |
|---|---|
| Optik LED kaldırma yüksekliği sensörü | Standart |
| Elektromanyetik disk fren (park ve acil durdurma) | Standart |
| Easy Target / Easy Target Plus yükseklik ön seçimi | Opsiyon |
| Curve Speed Control | Opsiyon |
| STILL Safety Light, sinyal ve uyarı lambaları | Opsiyon |
| PIN kodlu erişim; FleetManager | Opsiyon |
| Çatal kamera sistemi | Opsiyon |
Soğuk depo ve otomasyon
FM-X için soğuk hava donanımlı versiyon ve ısıtmalı soğuk depo kabini sunulur; sürücüsüz FM-X iGo ise otomasyon için ayrı bir seçenektir.
Soğuk depo
Isıtmalı kabin
ISO veya VSG camlı; N şasilerde sunulmaz.
Otomasyon
FM-X iGo
1.440 mm genişlik, 6 km/sa, 10.000 mm'ye kadar kaldırma.
Bu sayfadaki modeller
FM-X 14, 17, 20 ve 25 sürücülü (manuel) versiyonlardır.
Manlift ile doğru FM-X'i seçmek
STILL ARSER yetkili bayi · Manisa Yunusemre
Doğru FM-X modelini belirlemek için şu bilgilerle teklif isteyin:
- En ağır palet ve palet ölçüsü
- En üst raf seviyesi
- Koridor genişliği
- Vardiya süresi
Teknik özellikler
| Kapasite ve yük | |
|---|---|
| Kapasite | 2.000 kg |
| Yük merkezi | 600 mm |
| Kaldırma yüksekliği (asansör) | 4.080–13.000 mm (ör. 7.200 / 9.200 / 13.000 mm); FM-X 20 N en fazla 9.800 mm |
| Asansör tipi | Tripleks |
| Erişme mesafesi | 623 mm |
| Enerji ve tahrik | |
| Akü | 48 V / 620 Ah kurşun-asit (standart); isteğe bağlı 600–775 Ah ve 720–930 Ah akü bölmeleri, 817 Ah STILL Li-Ion |
| Motor | Tahrik 6,5 kW (S2 60 dk), kaldırma 14 kW (S3 %15) |
| Ölçüler ve manevra | |
| Lastik | Poliüretan |
| Teker ölçüleri | Tahrik Ø 360 × 130 mm, yük Ø 350 × 100 mm |
| Araç ölçüleri (U×G×Y) | 2.484 × 1.270 × 2.200 mm (uzunluk çatal dahil, yükseklik baş üstü koruma) |
| Çatal ölçüleri | 50 × 100 × 1.150 mm |
| Dönüş yarıçapı | 1.778 mm |
| Çalışma koridoru (Ast) | 2.820 mm (1000 × 1200 palet çapraz), 2.864 mm (800 × 1200 palet boyuna); en küçük akü bölmesiyle |
| Dingil mesafesi | 1.525 mm |
| Servis ağırlığı (akü dahil) | 3.820 kg |
| Performans ve kullanım | |
| Sürüş hızı | 14 / 14 km/sa (yüklü/yüksüz) |
| Kaldırma hızı | 0,37 / 0,58 m/s (yüklü/yüksüz) |
| İndirme hızı | 0,53 / 0,50 m/s (yüklü/yüksüz) |
Son güncelleme:
FMX20 görselleri
-

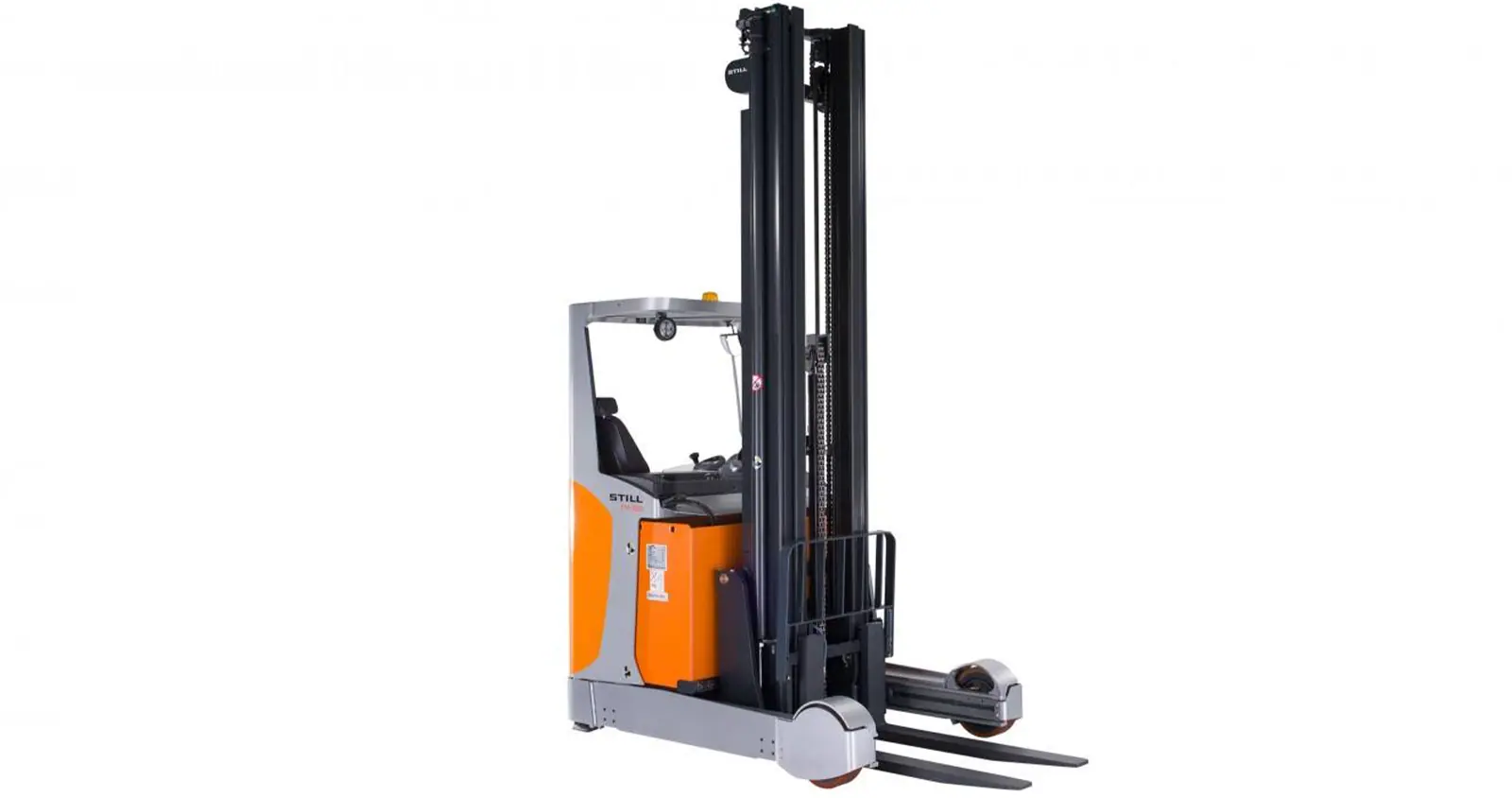

STILL FM-X reach truck, çatal ve yük tekerlekleri tarafından stüdyo görünümü -

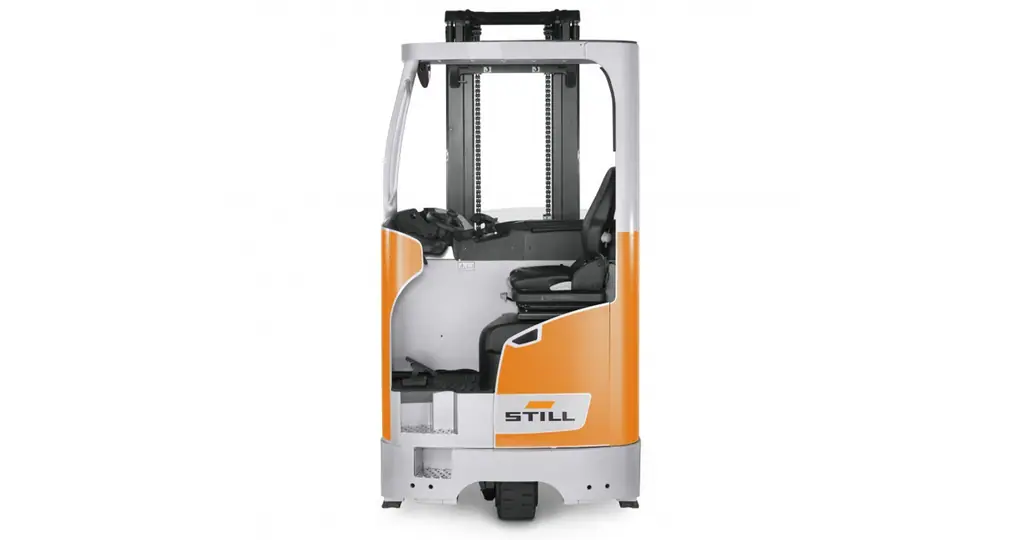

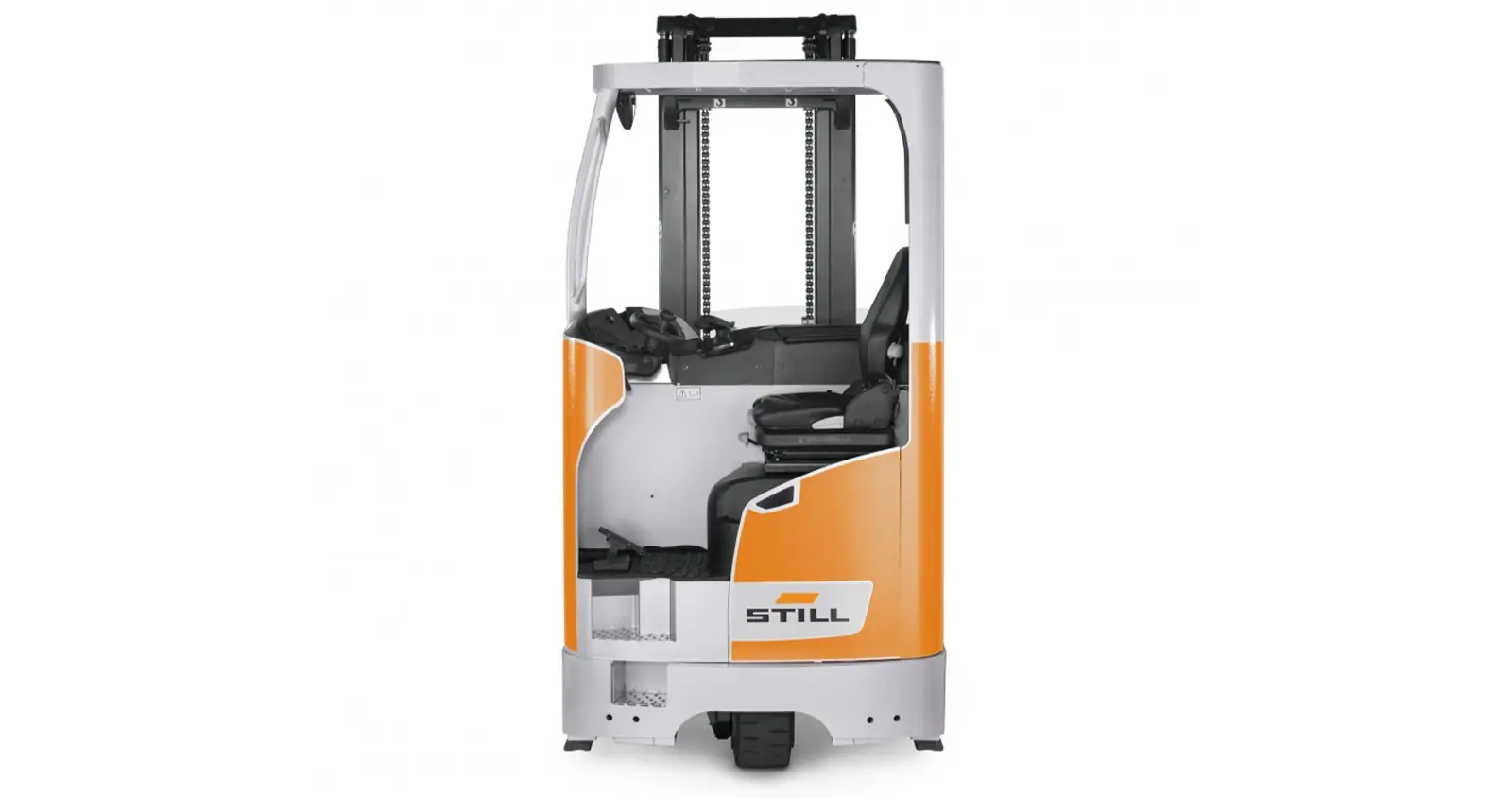

STILL FM-X reach truck'ın arkadan görünümü -

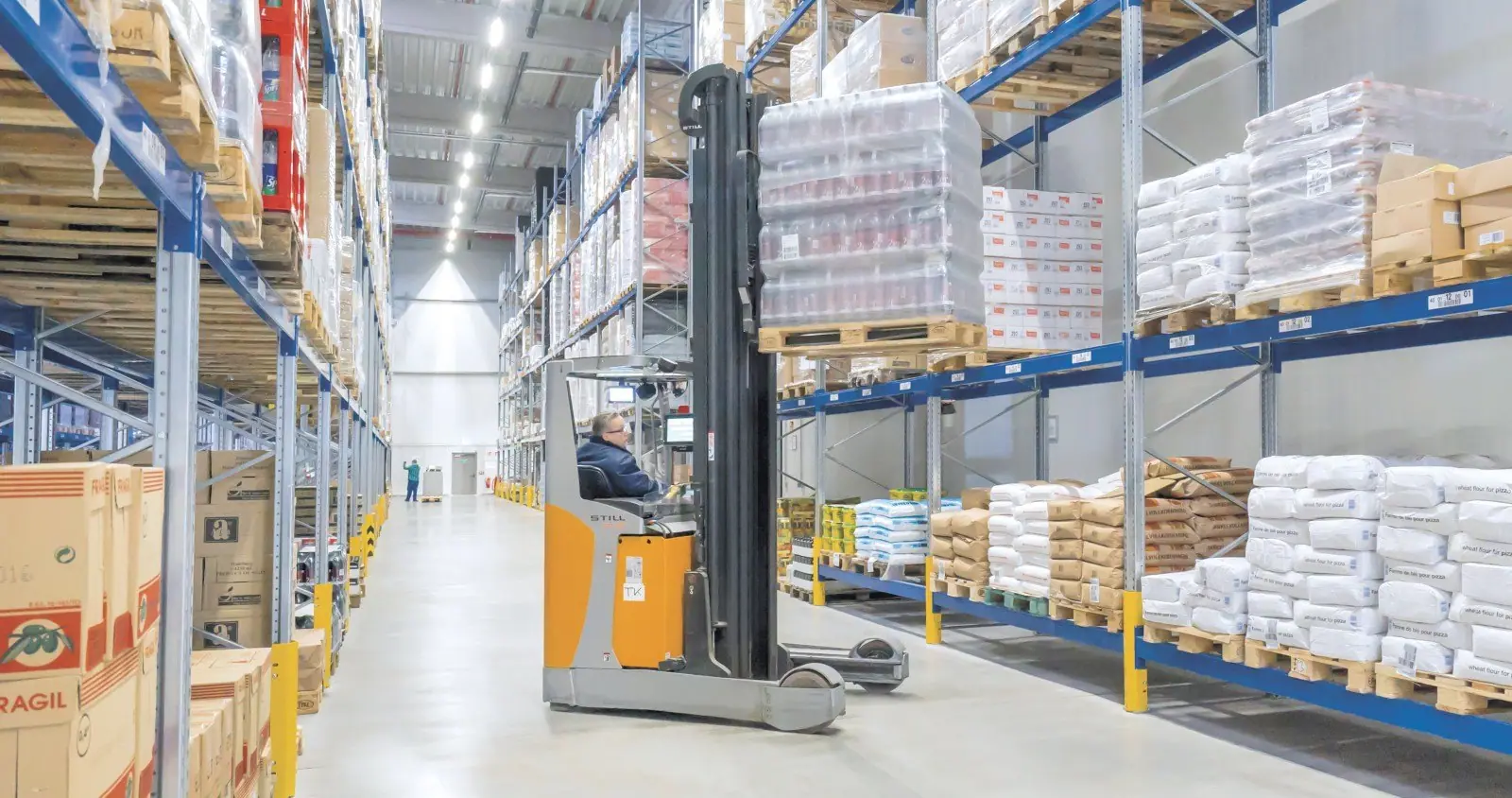

Palet raflı depoda raf koridorunda ilerleyen STILL FM-X reach truck ve operatörü -

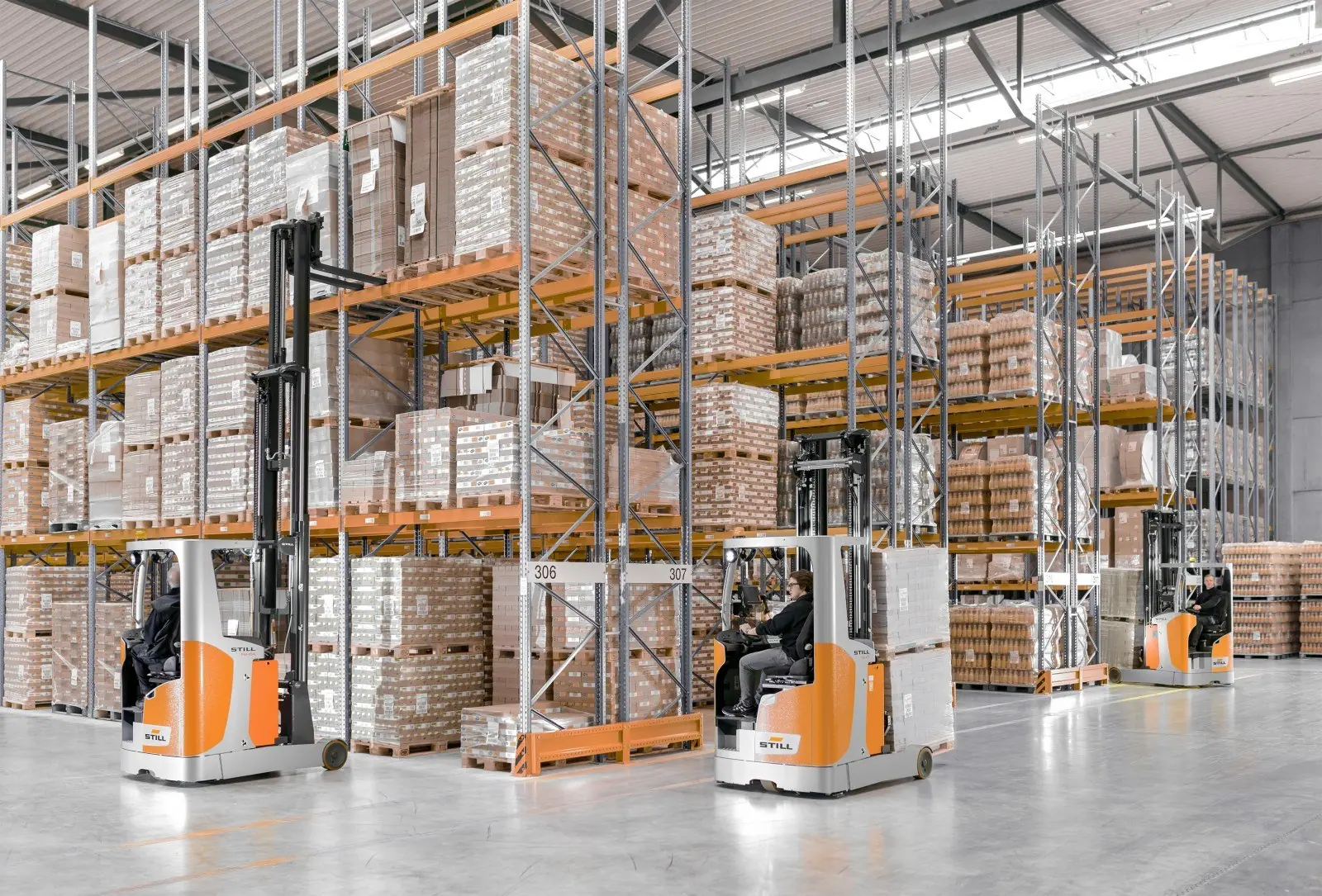

Yüksek raflı palet deposunda çalışan üç STILL FM-X reach truck -

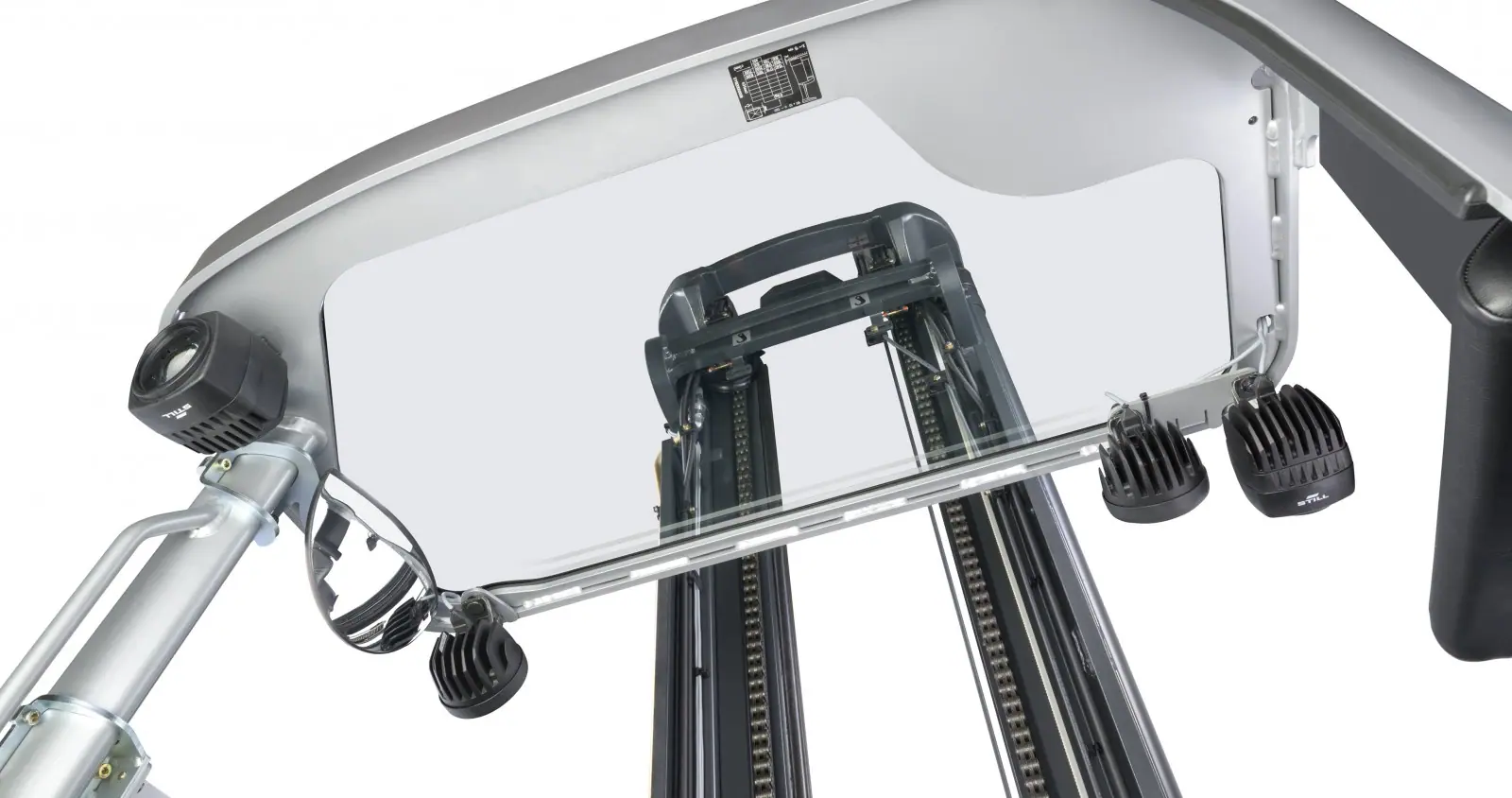

STILL FM-X zırhlı cam tavanlı baş üstü koruması ve çalışma lambaları -

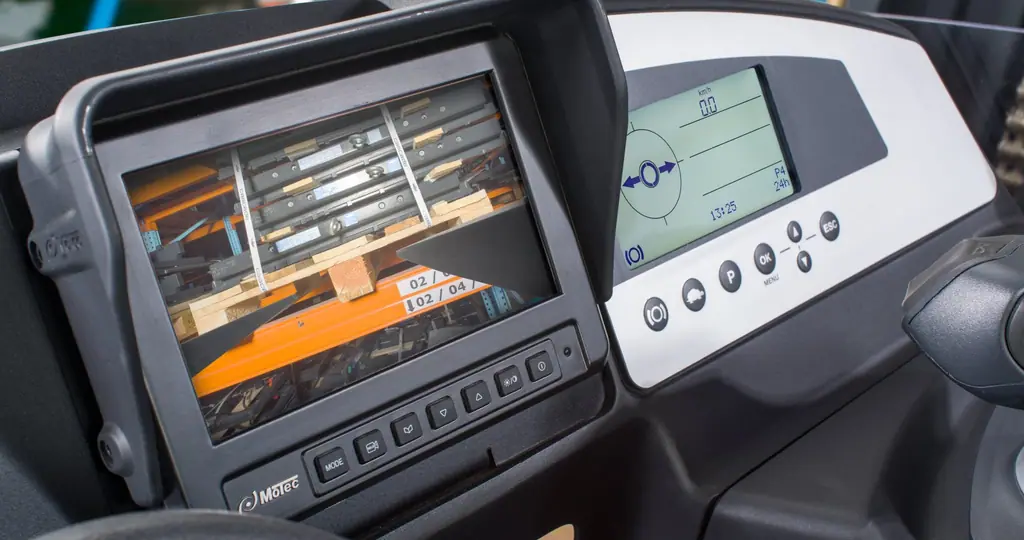

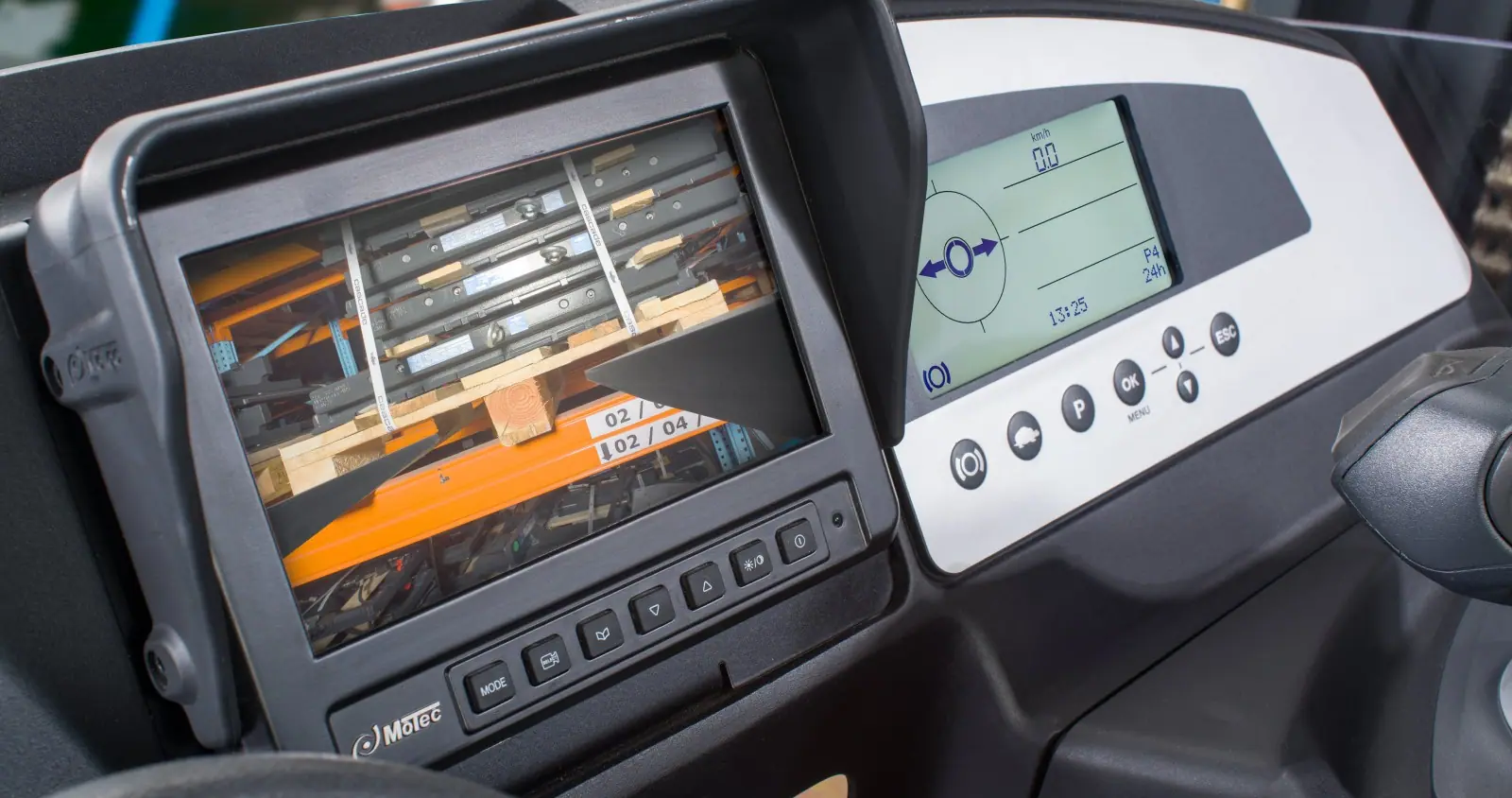

STILL FM-X'te çatal kamera monitörü ve araç durum ekranı -

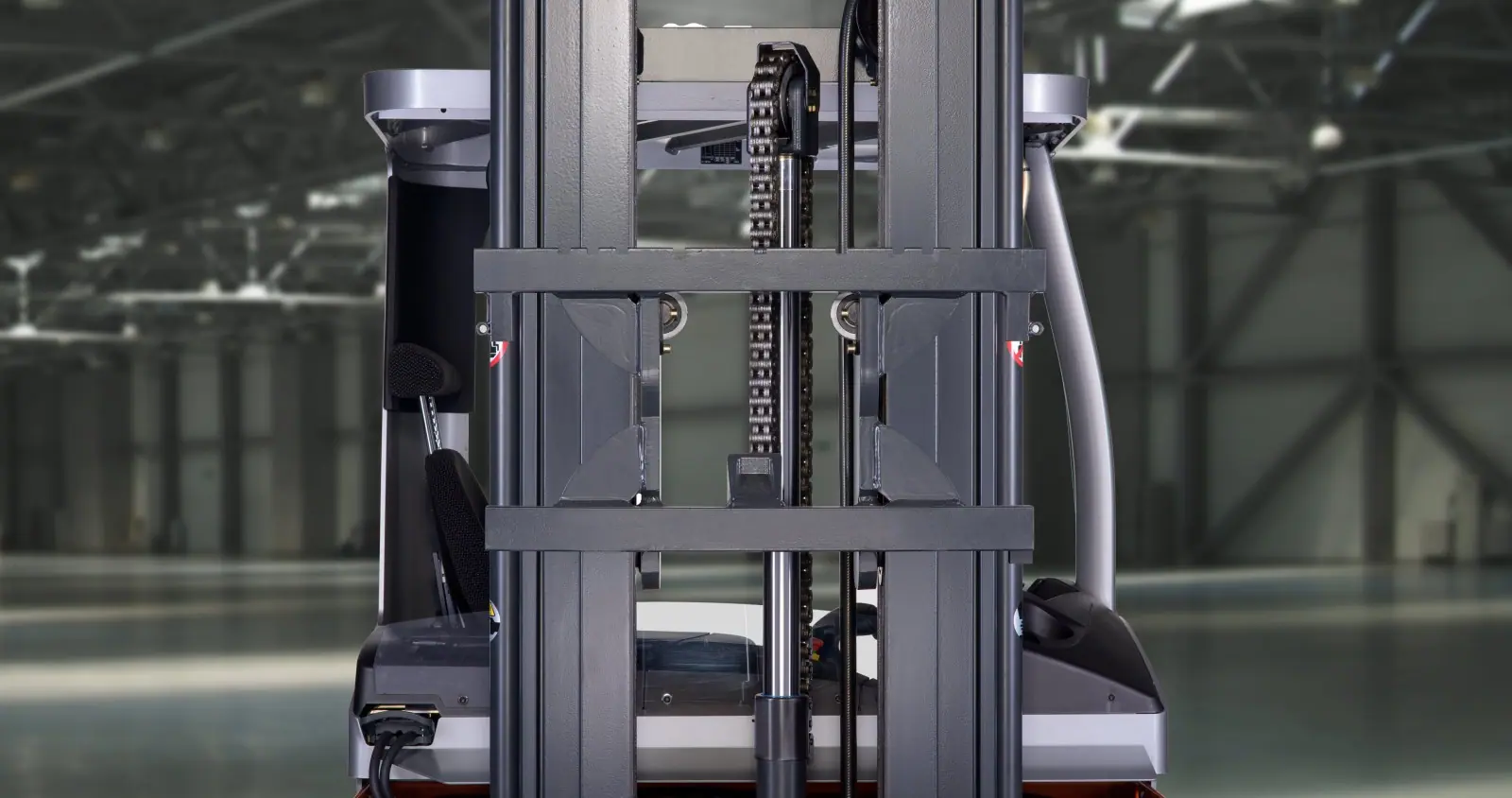

STILL FM-X asansörü ve çatal taşıyıcısı, sürücü yerinden bakış
Merak edilenler
STILL FM-X 20 hakkında sorular
FM-X 20 ile 2.000 kg'lık yük 13 metreye kaldırılabilir mi?
Hayır. 2.000 kg nominal kapasite ile 13.000 mm kaldırma yüksekliği aynı anda geçerli değildir. STILL seri için 13 metrede 1.000 kg'a kadar artık kapasite belirtir. Kesin değer; seçilen asansöre, aküye ve ataşmana göre aracın yük diyagramından okunmalıdır.
FM-X 20 ile FM-X 20 N arasındaki fark nedir?
FM-X 20 N, 1.140 mm genişliğinde dar şasili versiyondur ve STILL veri sayfasına göre en fazla 9.800 mm'ye kaldırır. Standart FM-X 20'de genişlik 1.270 mm, toplam uzunluk 2.484 mm ve dönüş yarıçapı 1.778 mm'dir. N versiyonunda ise uzunluk 2.589 mm, dönüş yarıçapı 1.762 mm'dir. 13.000 mm'ye kadar asansör yalnızca standart, W ve EW şasilerde sunulur.
FM-X 20 için ne kadar koridor genişliği gerekir?
STILL veri sayfasına göre en küçük akü bölmesiyle, 1000 × 1200 mm paleti çapraz taşımak için 2.820 mm, 800 × 1200 mm paleti boyuna taşımak için 2.864 mm çalışma koridoru gerekir. Standart şaside her büyük akü kademesi bu değerleri 56 mm (çapraz) ve 66 mm (boyuna) artırır.
